Kurzanleitung

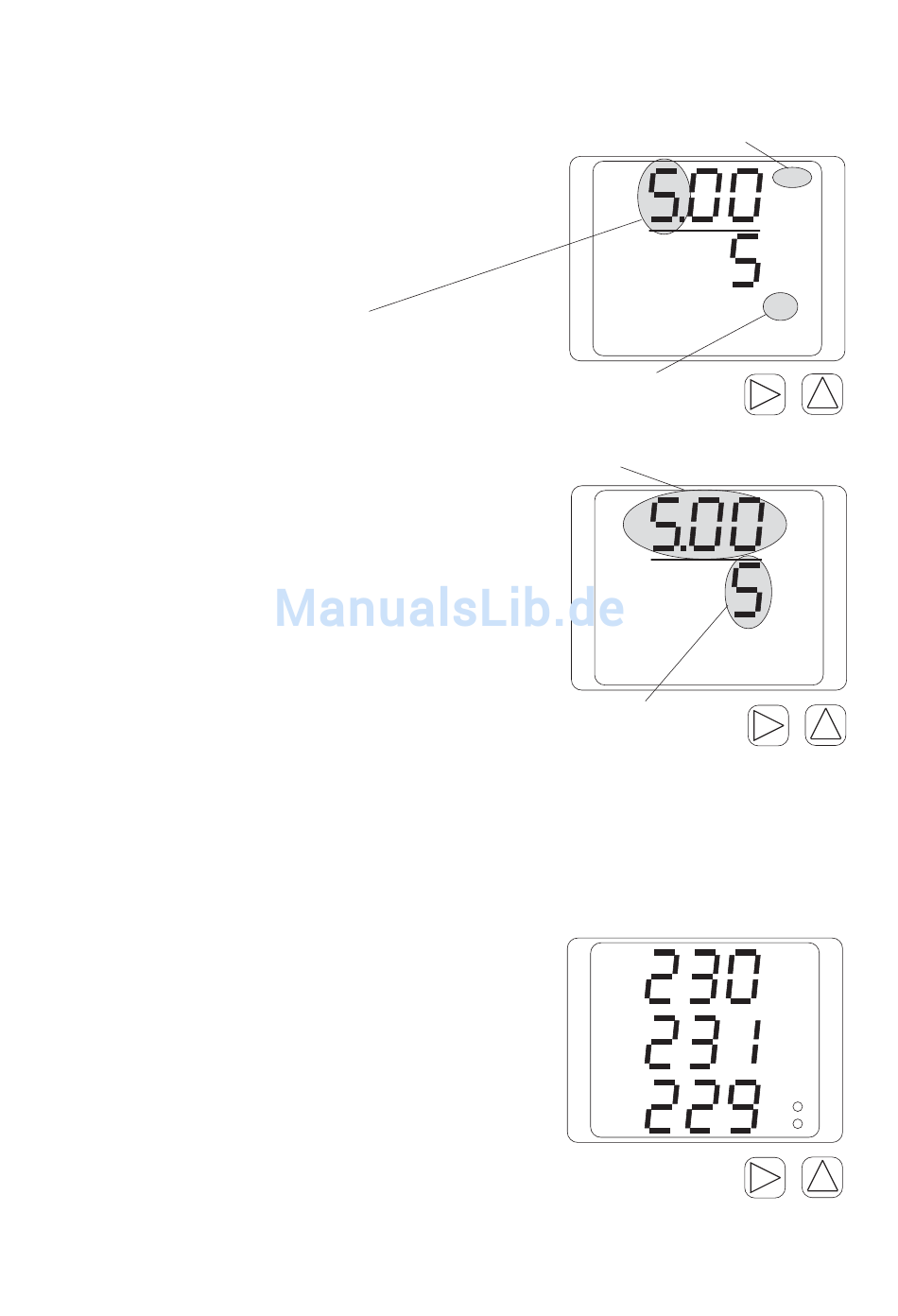

Stromwandler ändern
In den Programmier-Modus wechseln
Befindet man sich im Anzeige-Modus und betätigt die Tasten
1 und 2 für etwa eine Sekunde, so gelangt man in den Pro-
grammier-Modus.
Die Symbole für den Programmier-Modus PRG und für den
Stromwandler CT erscheinen.
Mit Taste 1 die Auswahl bestätigen.
Die erste Ziffer des Primärstromes blinkt.
Primärstrom ändern
Mit Taste 2 die blinkende Ziffer ändern.
Mit Taste 1 die nächste zu ändernde Ziffer wählen.
Die für eine Änderung ausgewählte Ziffer blinkt.
Blinkt die gesamte Zahl, so kann das Komma verschoben
werden.
Sekundärstrom ändern
Als Sekundärstrom kann nur 1A oder 5A eingestellt werden.
Mit Taste 1 den Sekundärstrom wählen.
Mit Taste 2 die blinkende Ziffer ändern.
Programm-Modus verlassen
Beide Tasten für etwa 1 Sekunde gleichzeitig betätigen.
Die Stromwandlereinstellung wird gespeichert und man kehrt
in den Anzeige-Modus zurück.

Messwerte abrufen

In den Anzeige-Modus wechseln
Befindet man sich im Programmier-Modus und betätigt die
Tasten 1 und 2 gleichzeitig für etwa eine Sekunde, so gelangt
man in den Anzeige-Modus.
Das Symbol PRG für den Programmier-Modus befindet sich
nicht in der Anzeige und die erste Messwertanzeige z.Bsp.
für die Spannung erscheint.
Taste 2
Mit Taste 2 blättert man zwischen den verschieden Messwert-
anzeigen für Strom, Spannung, Leistung usw.
Taste 1
Mit Taste 1 blättert man zwischen den zum Messwert gehö-
renden Mittelwerten, Maxwerten usw.
Seite 96
Programmier-Modus
L1
L2
L3
Stromwandler Symbol
Primärstrom
L1
L2
L3
Sekundärstrom
L1
L2
L3
PRG
k A
CT
1 2
PRG
k A
CT
1 2
V
K1
K2
1 2
