Lewens Ancona Anleitung

Motortausch

Vorschau ausblenden Andere Handbücher für Ancona:

Diese Anleitung herunterladen

Anleitung zum Motortausch Ancona

1. Montagematerial

2x Sicherungsgurte

1x Spachtel

(zur Demontage Abdeckprofil)

1x Bit mit TX20 Aufnahme

1x Inbusschlüssel Gr.3

1x Inbusschlüssel Gr.4

1x Montageanleitung Ancona

1x Einstellanleitung Motor

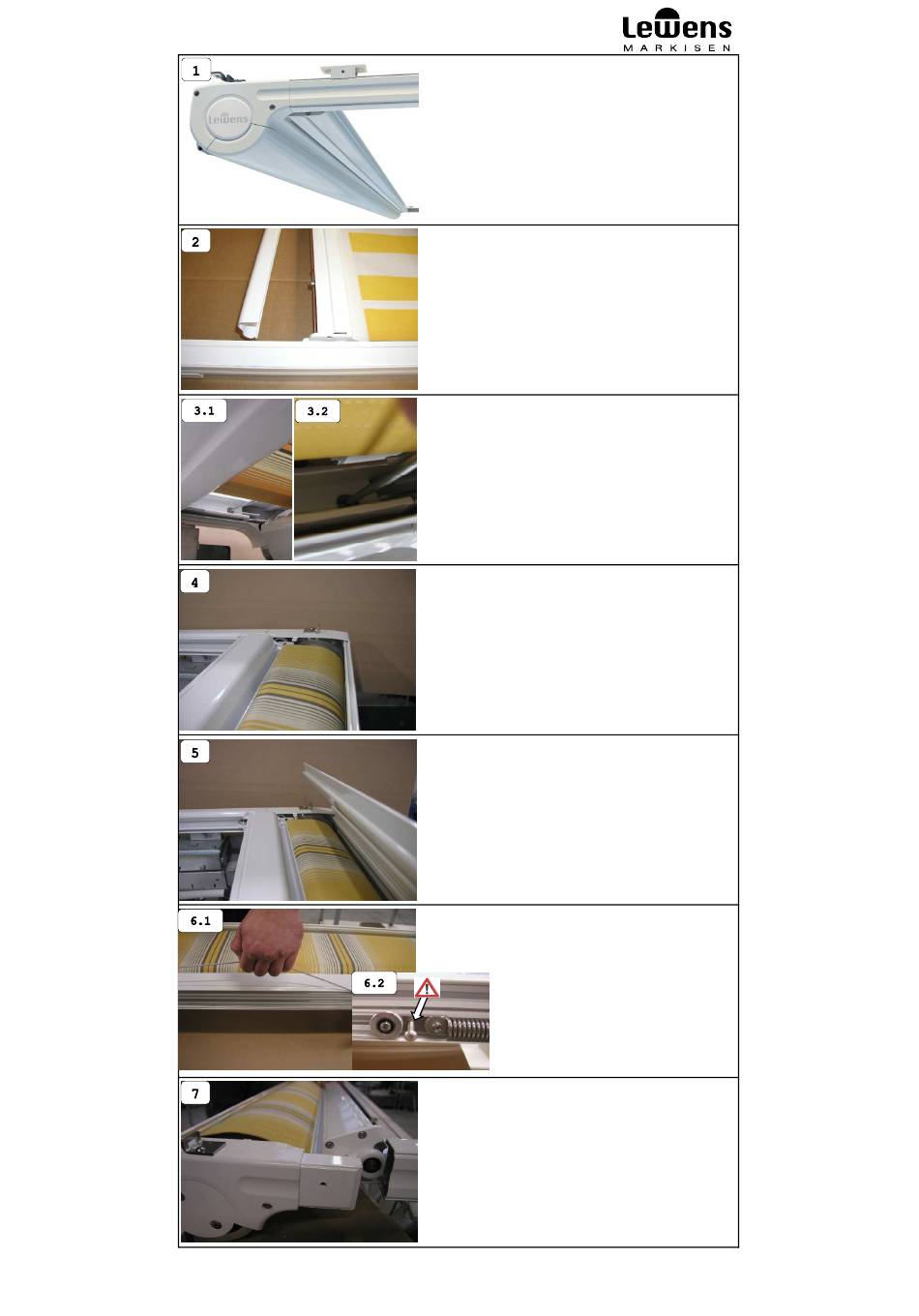

2. demontieren Sie das Abdeckprofil

3. fahren Sie die Ancona ca. 30cm aus und lösen die

Innensechskantschraube an beiden Innenseiten

der Führungsschiene

4. Ausfallprofil wieder einfahren

(ca. 1cm vor dem Schließen am Gehäuse stoppen)

5. beidseitig die Inbusschrauben demontieren und

die Dachabdeckung aushängen

6. Vorspannung der beiden Federn durch je eine

Arretierungsschraube sichern

7. ziehen Sie das Gehäuse aus den Führungsschienen

heraus

Seite 1 von 3

Stand:08.10.2015

Seite 1 1x Inbusschlüssel Gr.4 1x Montageanleitung Ancona 1x Einstellanleitung Motor 2. demontieren Sie das Abdeckprofil 3. fahren Sie die Ancona ca. 30cm aus und lösen die Innensechskantschraube an beiden Innenseiten der Führungsschiene 4. Ausfallprofil wieder einfahren (ca. 1cm vor dem Schließen am Gehäuse stoppen) 5.
Seite 2 Stand:08.10.2015 Anleitung zum Motortausch Ancona 8. Gehäuse der Ancona ablegen 9. das Logo auf der Antriebsseite abnehmen und die beiden Schrauben der Motorbefestigung herausdrehen 10. Blechschrauben der seitlichen Gehäuseabdeckung herausdrehen 11. seitliche Gehäuseabdeckung abnehmen (Motor muß in der Tuchwelle verbleiben) 12.
Seite 3 Stand:08.10.2015 Anleitung zum Motortausch Ancona 15. beachten Sie die Kabelführung am Motorlager (MITTIG durch das Motorlager) 15. Kabelführung beachten 16. montieren Sie die Befestigungsschrauben zum Motor (das Motorkabel muss sich zwischen Motorlager und Gehäuse befinden) 17. drehen Sie die drei Blechschrauben zur Befestigung der Gurtbandscheibe ein 18.
