ALGEMEEN

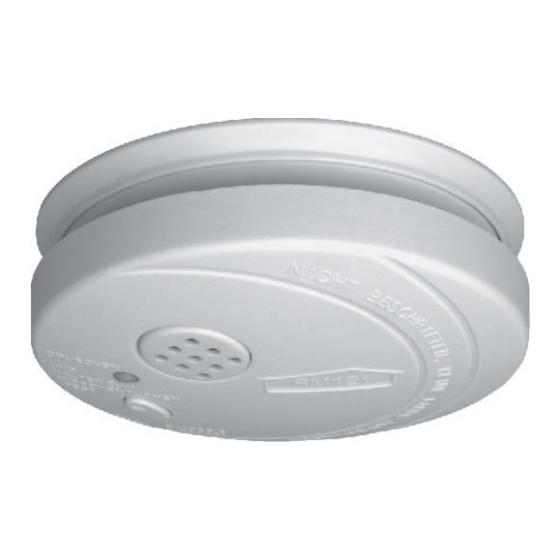

Dit alarm is een rookmelder van het fotocel principe, dit betekent dat
het alarm de lucht controleert op rook als gevolg van brand, hij
detecteert geen hitte, gas of vuur. De rookmelder geeft indien goed
gemonteerd en onderhouden in een vroeg stadium alarm. Dit kan u
bij brand net die extra seconden geven om uw huis te ontruimen en
de brandweer te bellen. Het alarm is ontworpen om rook te
detecteren, het kan geen brand verhinderen. Lees
gebruiksaanwijzing aandachtig door voor ingebruikname van de
rookmelder.
BATTERIJEN / VERVANGEN
De rookmelder werkt op één 9V alkaline gelijkstroom batterij, 6F22.
De batterij gaat naar verwachting minstens één jaar mee
onder normale gebruiksomstandigheden. Als de batterij (bijna)
leeg is geeft de rookmelder dit aan, met een hoorbare "piep". Deze
indicator klinkt steeds na intervallen van 30 – 40 seconden
gedurende minimaal 7 dagen. Vervang de batterij wanneer deze
melding wordt gegeven. Er mogen alleen 9V alkaline gelijkstroom
batterijen worden gebruikt Gold Peak 1604P, 1604S, 1604G, 1604A,
Premisafe G6F22, Everready 216, Duracell MN1604, Vinnic AM9V
(verkrijgbaar bij de meeste warenhuizen, doe-het-zelfzaken,
elektronicazaken). Plaatsen van de batterij is heel eenvoudig:
verwijder montagebeugel aan de achterzijde en sluit de batterij aan.
WAARSCHUWING:
Druk altijd op de testknop nadat U de batterij vervangen
heeft!
MONTAGE
Waar kunt u het best rookmelders plaatsen ?
* op het plafond
* minimaal 2 in een woning
* op iedere verdieping minimaal 1
* in de gang, of het trappenhuis
* voor iedere slaapkamerdeur
* in iedere slaapkamer (als er met de deur dicht geslapen wordt)
* in de woonkamer
* in de berging of ruimtes met elektrische apparaten
Het alarm mag niet gemonteerd worden in:
* een ruimte waar de temperatuur onder 4 en boven 40°C kan
komen.
* in vochtige ruimtes
* vlak naast deuren of ramen en niet in de buurt van een
ventilator of radiator. Monteer het alarm niet op een moeilijk
bereikbare plaats i.v.m. bedienen testknop, vervangen batterij
en onderhoud. Het alarm kan eenvoudig en gemakkelijk
gemonteerd worden. Bevestig de grondplaat met de
meegeleverde schroeven op de door u uitgezochte locatie. Let
op de hierna volgende instructies en tekeningen. Draai
vervolgens het alarm voorzichtig op de grondplaat. Monteer het
alarm in het midden op het plafond van desbetreffende ruimte.
WAARSCHUWING:
Plak de rookmelder niet af! Wanneer ROOK gedetecteerd is,
hoort u een luiden onderbroken pieptoon(85dB)
Let op dat bij installatie van meerdere rookmelders de
waarschuwingstijd aanzienlijk verkort wordt
GEBRUIK
Het alarm is voorzien van een testknop. Druk deze in totdat het
alarmsignaal klinkt. Het signaal stopt weer als de knop losgelaten
wordt. Test het alarm minimaal eens per week, en zeker na het
vervangen van de batterij of na het schoonmaken m.b.v. een
stofzuiger. Het alarm moet regelmatig gestofzuigd worden om
stofdeeltjes te verwijderen en zo een optimale bescherming te
verkrijgen. De behuizing mag tijdens het reinigen niet geopend
worden. Als er enige twijfel bestaat over de oorzaak van een alarm,
dan mag aangenomen worden dat het alarm wordt veroorzaakt door
echte brand en moet de woning onmiddellijk ontruimd worden.
EENVOUDIG IN ONDERHOUD
Stofzuig de rookmelders iedere zes maanden om zodoende van een
optimale werking verzekerd te zijn. Verwijder de melder van de
plafondplaat, stofzuig voorzichtig de binnenkant van de melder. Raak
het binnenwerk niet met de zuigmond aan.
FOUTMELDINGEN ZIJN HERKENBAAR AAN HET VOLGENDE
1. Het alarmsignaal klinkt niet bij bediening van de testknop.
2. Het controlelampje blijft continu branden of brandt niet, m.a.w.
het gaat niet iedere 40 seconden aan en uit (indien de
rookmelder geen alarmsignaal afgeeft).
PROBEER HET VOLGENDE
1. Controleer de rookmelder op zichtbare beschadigingen.
2. Controleer of de rookmelder het aanbevolen type batterij
bevat.
3. Controleer of de batterij op de juiste wijze is aangebracht.
4. Stofzuig de rookmelder voorzichtig zoals hierboven
aangegegven.
5. Vervang de batterij.
Indien deze handelingen het probleem niet verhelpen, probeer dan
vooral niet zelf te repareren. Indien de klachten zich binnen de
garantieperiode voordoen en onder de garantievoorwaarden vallen,
retourneer dan de rookmelder plus geldig aankoopbewijs met een
duidelijke omschrijving van de klachten aan ELRO.
VALS ALARM
Ongebruikelijke atmosferische omstandigheden kunnen de oorzaak
zijn, dat de zeer gevoelige rookmelder een "vals alarm" geeft.
Verwijder de batterij niet. Als er geen sprake is van brand, ventileer
de kamer en/of blaas verse lucht in de rookmelder, bijvoorbeeld door
zwaaien met een krant onder de rookmelder, totdat het alarm stopt.
Eenmaal schoon vindt er een automatische reset plaats.
61cm
RM121
WAARSCHUWING:
Indien er enige twijfel bestaat over de oorzaak van het alarm, ga er
dan voorzichtigheidshalve van uit dat er werkelijk brand is en volg uw
noodplan. Neem niet zomaar aan dat het een vals alarm is. Stof kan
tot overmatige gevoeligheid leiden. Stofzuig zoals hierboven
aangegeven. Breng geen verf aan op de rookmelder.
BELANGRIJK
de
Het plaatsen van een rookalarm is een onderdeel van uw
brandbeveiliging zoals brandblusapparaten, noodladders, touwen
maar ook uw keuze in het gebruik van bouwmaterialen bij een
verbouwing. Zorg er ook voor dat er een vluchtplan is, bespreek dit
met uw kinderen, zorg dat iedere ruimte te verlaten is zonder de deur
te openen, bijvoorbeeld door een raam. Indien het alarm niet correct
werkt moeten de aanwijzingen van de leverancier
geraadpleegd. De gebruiksaanwijzing bij de hand houden (b.v
in de meterkast, gereedschapskist). Bij de plaatselijke brandweer
kunt u meer informatie krijgen over brandpreventie. * Houd de
rookmelder uit de buurt van kinderen. Test de rookmelder niet met
behulp van: kaarsen, open vuur, sigaretten etc.
Wij bevelen u echter aan om rookmelders ouder dan 10 jaar
niet te gebruiken teneinde de kans op storing tot een
minimum te beperken. De rookmelder is geen vervanger voor
inboedel-, opstal-, levens-, of andere vorm van verzekering.
Zie de datum op de rookmelder
DE ROOKMELDER MAG NIET GESCHILDERD WORDEN
Advies: Bescherm bij verbouwingswerkzaamheden de rookmelder
tegen stof. Let op, bij afscherming verliest de rookmelder zijn
functionaliteit.
ELRO kan nooit en te nimmer aansprakelijk gesteld worden voor
verlies en/of schade van welke aard dan ook, waaronder
incidentele en/of gevolgschade, voortvloeiend uit het feit dat het
signaal van het rookalarm niet in werking is getreden bij rook of
brand.
GARANTIE
Uw rookmelder wordt gedurende 3 jaar na aankoopdatum tegen
materiaaldefecten en arbeidsloon gegarandeerd. Rookmelders die
gedurende deze periode tezamen met de aankoop bon bij Elro
worden ingeleverd, zullen zonder kosten gerepareerd ofwel
vervangen worden. Deze garantie dekt uitsluitend materiaal- of
productiefouten bij normaal gebruik in huis en dekt geen schade
ontstaan door verkeerde behandeling, onoordeelkundig gebruik of
nalatigheid.
* Batterij en rookmelder niet weggooien maar inleveren
bij een erkend inzamelpunt!
TCC2
1134
1134- CPD -026
BOSEC
07
9198
EN14604
RAUCHMELDER
SD-191H
WWW.ELRO.EU
Roos Electronics bv,
Postbus 117, 5126 ZJ Gilze, Holland
WWW.ELRO-NL.COM - WWW.ELRO-BE.COM
Roos Electronics GmbH Arnsberg-Germany
WWW.ROOSELECTRONICS.DE
EDEN, Vallauris, France WWW.EDEN.FR
C H Byron Corporation, Bromsgrove, U.K.
WWW.CHBYRON.COM
Bedroom
Bedroom Bedroom
Garage
Livingroom Kitchen
Recommended placing for the Smoke Alarm:
1 smoke detector on each floor.
ALLGEMEIN
Der Alarmgeber ist ein Rauchmelder, der nach dem Prinzip der
photoelektrischen Zelle arbeitet. Das heißt, daß der Alarmgeber die
Luft auf Rauch in Folge eines Feuers hin prüft. Er detektiert keine
Hitze, Gas oder Feuer. Der Rauchmelder gibt, wenn er gut montiert
ist,frühzeitig Alarm. Das könnte Ihnen bei Feuer die extra Zeit
geben um das Haus zu verlassen und die Feuerwehr anzurufen.
Der Alarmgeber ist dazu gedacht, Rauch zu erkennen, er kann
keinen Brand verhindern. Lesen Sie bitte die komplette
Gebrauchsanleitung durch, bevor der Rauchmelder in Betrieb
genommen wird.
EMPFOHLENE ALARMSYSTEMSTANDORTE
* Platzieren Sie das Rauchalarmsystem in unmittelbare Nähe der
worden
Schlafzimmer. Versuchen Sie die Fluchtwege der Schlafzimmer
zu sichern, da diese Räume gewöhnlich am weitesten vom
Ausgang entfernt sind. Sollte mehr als ein Schlafbereich
existieren, bringen Sie weitere Systeme in jedem Schlafraum
an.
* Bringen Sie Alarmsystem an um Treppen zu schützen, denn
Treppen können leicht als Schlote für Rauch und Feuer
zur weiteren Ausbreitung dienen.
* Achten Sie darauf, zumindest ein System auf jeder Etage anzu-
bringen.
* Platzieren Sie ein Rauchalarmsystem in Räumen, in denen
Raucher schlafen oder wo sich elektrische Geräte befinden.
* Rauch und andere Verbrennungsrückstände steigen nach oben
an die Zimmerdecke und verbreiten sich horizontal. Bringen Sie
Rauchalarmsysteme an der Decke in der Mitte des Zimmers an,
da dies der Punkt ist, der am nächsten zu allen anderen
Punkten im Raum ist. Die Deckenmontierung wird in
Wohngebäuden bevorzugt. Jedoch in Wohnwagen ist das
Anbringen an Innenseitenteilen erforderlich um eine thermale
Barriere, die sich an der Decke bilden kann zu verhindern.
* Sollten Sie das Rauchalarmsystem an der Decke installieren,
achten Sie darauf, dass es mindestens 50 cm von der
Seitenwand und 61cm von jeder Ecke entfernt ist (siehe
Diagramm A).
Typische Einzeletagen
61cm min.
Decke
installation
Hitze und
Rauch Kuche
vom Feuer
Toter Raum
Am besten hier Niemals hier
Wohnzimmer
DIAGRAMM A
Rauchdetektor für zusätzlichen schutz
Rauchdetektor für minimalen schutz
VERMEIDEN SIE DIESE ORTE BRINGEN SIE DAS
RAUCHALARAMSYSTEM NICHT AN IN:
* Der Küche - Küchendämpfe könnten den Alarm ungewollt
auslösen.
* Der Garage – Verbrennungsrückstände treten auch auf, wenn
sie ihr Auto starten.
* In der Nähe von Heizungs- oder Klimaanlagen.
* Am höchsten Punkt von 'A' förmigen Dächern.
* In Räumen, in denen die Temperaturen unter 5° Grad fallen
oder über 45° Grad steigen.
* Befestigen Sie keinen Rauchmelder an der Decke eines
Wohnwagens oder ähnlichen Räumen. Sonnenstrahlen wärmen
die Decke und die Luft im oberen Teil des Zimmers auf. Heiße
Luft an der Decke kann den Rauch eines gefährlichen
Schwelbrandes davon abhalten, an den Rauchmelder zu
gelangen.
DAS RAUCHALARMSYSTEM WIRD OHNE BATTERIE NICHT
FUNTIONIEREN. EINE NEUE, RICHTIGE BATTERIE MUSS
INSTALLIERT WERDEN, WENN DAS SCHWACHBATTERIE-
SIGNAL ERTÖNT, ANSONSTEN WIRD DAS GERÄT NICHT
FUNKTIONIEREN. TESTEN SIE WÖCHENTLICH. LESEN UND
BEFOLGEN SIE ALLE ANLEITUNGEN ODER DAS GERAET WIRD
NICHT ORDNUNGS-GEMÄSS FUNKTIONIEREN.
ENTWICKELN UND ÜEBEN SIE EINEN FLUCHTPLAN
GRUNDSÄTZE EINES FLUCHTPLANES
* Erstellen Sie einen Etagenplan, der alle Türen und Fenster
aufzeigt und mindestens zwei Fluchtwege von jedem Raum aus.
Fenster des zweiten Stocks könnten ein Seil oder eine Leiter
benötigen.
* Berufen Sie ein Familientreffen ein, um den Fluchtplan zu
diskutieren und jedem beizubringen, was im Falle von Feuer zu
tun ist.
* Bestimmen Sie einen Ort außerhalb Ihres Hauses als Treffpunkt
im Falle eines Feuers.
* Machen Sie jedem mit dem Geräusch des Rauchalarmsystems
bekannt und erklären Sie jedem das Haus zu verlassen, sollte
dieses Geräusch ertönen.
* Identifizieren Sie Kinderzimmer mit roten Aufklebern in der
oberen linken Ecke der Fenster. Die Aufkleber sind bei der
lokalen Feuerwehr erhältlich.
* Üben Sie mindestens alle 6 Monate einen Feueralarm.
Übungen helfen Ihnen, Ihren Fluchtplan vor dem Notfall zu
testen. Es kann passieren, dass Sie ihre Kinder nicht
rechtzeitig erreichen. Es ist wichtig, dass sie wissen, was zu tun
ist.
WAS TUN BEI ALARMTÖNEN
* Verlassen Sie sofort das Haus gem. Ihrem Fluchtplan. Jede
Sekunde zählt, also verschwenden Sie kein Zeit mit anziehen
oder mitnehmen von Wertgegenständen.
* Beim Verlassen öffnen Sie keine Tür ohne zuvoriges abtasten
der Oberfläche. Ist diese heiß oder wenn Sie Rauch unter der
Tür hereinströmen sehen, öffnen Sie die Tür nicht! Stattdessen
benutzen Sieden alternativen Fluchtweg. Sollte die Oberfläche
der Tür kühl sein, pressen Sie Ihre Schulter dagegen, öffnen
Sie sie leicht und seien Sie bereit, sie zuzuschlagen falls Hitze
und Rauch eindringen.
* Halten Sie sich nah am Boden wenn es qualmig ist. Atmen
Garage
Livingroom
WC
Bedroom
Entree
Bedroom
Kitchen
Sie durch ein Tuch, das wenn möglich befeuchtet ist.
* Einmal draußen, gehen Sie zu ihrem vereinbarten Sammelplatz
und stellen Sie sicher, dass alle da sind.
* Rufen Sie die Feuerwehr vom Haus ihrer Nachbarn an - nicht
von Ihrem!
* Begeben Sie sich nicht zurück ins Haus bis es Ihnen Ihre
Feuerwehr erlaubt.
FALSCHER ALARM
Das Rauchalarmsystem sollte einen falschen Alarm auf ein Minimum
reduzieren. Das Rauchen von Zigaretten wird normalerweise nicht
den Alarm in Gang setzen, nur wenn der Rauch direkt an die Anlage
geblasen wird. Verbrennungspartikel die auch beim Kochen
entstehen können einen Alarm aktivieren, wenn das Gerät sich in der
Nähe vom Herd befindet. Grosse Mengen von Verbrennungspartikeln
und Rauch werden gewöhnlich durch Kochen erzeugt.
System einen Alarm melden, prüfen Sie zuerst ob der Brandherd
wirklich existiert. Sollte ein Feuer entdeckt werden, rufen Sie die
Feuerwehr. Sollte kein Feuer existieren, prüfen Sie ob die oben
genannten Gründe den Alarm ausgelöst haben könnten.
WARNUNG:
Wenn es irgendeine Frage hinsichtlich der Ursache einer Warnung
gibt, sollte vorher ausgeschlossen werden, dass die Warnung an
einem tatsächlichen Feuer liegt und dann sollte die Wohnung sofort
evakuiert werden.
GEBRAUCH, TEST & INSTANDHALTUNG
GEBRAUCH:
Das Rauchalarmsystem funktioniert sobald die Batterien eingelegt
sind. Wenn Verbrennungsprodukte in der Luft aufgespürt werden,
dann ertönt ein lauter Alarm der aufhört sobald die Luft wieder sauber
ist.
TEST:
Testen Sie, indem Sie den Test Knopf betätigen für mindestens 4
Sekunden bis der Alarm
Selbsttestprogramm aktiviert,
elektronische Kreislauf, Horn und Batterie funktionieren.
stark empfohlen, das Gerät WOECHENTLICH ZU TESTEN, UM
Typische Multi-Etagen
ORDNUNGSGEMAESSE FUNKTION ZU SICHERN. Sollte kein Alarm
installation
ertönen dann könnte die Batterie defekt sein, versuchen Sie, die
Batterie durch eine neue
Schlafzimmer
Alarmfall mindestens 85 dB(A). ZUM SCHUTZ DER UMWELT
Bad
ENTSORGEN SIE DIE BATTERIEN BITTE
Schlafzimmer Halle Schlafzimmer
Schlafzimmer
ORDNUNGSGEMAESS.
Wohnzimmer Familienzimmer
INSTANDHALTUNG:
Eingangshalle
Ihr Rauchalarmsystem erfordert fast keine Instandhaltung oder
Pflege. Jedoch in Räumen in staubigen Zuständen, könnten Sie
einen Staubsauger benutzen, um die äußere Kammer von Staub zu
befreien.
AUSTAUSCHEN DER BATTERIEN
Für den Rauchmelder sollte die 9VDC Batterie mindestens ein Jahr
bei normaler Nutzung halten. Der Rauchmelder hat eine Anzeige
für schwache Batterien und ein hörbares „Zwitschern". Er arbeitet
in 30-40 Sek. Intervallen und hält mindestens 30 Tage. Wechseln
Sie die Batterie aus, wenn Sie diesen Hinweis vernehmen.
Verwenden Sie ausschließlich 9VDC Batterien (erhältlich in den
meisten Drogerien, Haushaltswaren- oder Elektrofachgeschäften).
Carbon-Zink Typ:
Eveready #216; Gold Peak #1604P (UL);
Gold Peak #1604S; Gold Peak #1604G;
Premisafe #G6F22.
Alkalische Typen:
Eveready Energizer #522;
Gold Peak #1604A;
Vinnic AM9V; Duracell #MN1604.
Ersatz nur durch denselben oder einen gleichwertigen Typ. Der
Betrieb der Warnung sollte geprüft werden mit der Testanlage, wann
immer die Batterien ersetzt. Wenn die Warnung richtig funktionieren
nicht kann, sollte um den Rat des Herstellers ersucht werden.
NUETZLICHE SICHERHEITSVORKEHRUNGEN
In bestimmten Situationen kann ein Rauchalarmsystem nicht
effektiv sein beim Schutz gegen Feuer wir festgelegt in Standart
NFPA 74. Zum Beispiel:
* Beim Rauchen im Bett;
* Bei Kindern, die sich unbeaufsichtigt im Haus befinden; und
* Beim Säubern mit entzündlichen Flüssigkeiten (Benzin).
INSTALLATION UND ANBRINGUNG
Ihr Rauchalarmsystem ist geschaffen für einfaches Anbringen an der
Decke. Eine komplette Installationsausrüstung wird mit jedem
Rauchalarmsystem geliefert. Zunächst halten Sie die Halteklammern
an der Decke und nehmen Sie den Bleistift, um die 2 Bohrlöcher zu
markieren. Nehmen Sie eine Bohrmaschine um die Löcher zu bohren
und befestigen Sie dann die Halteklammern an der Decke mit Hilfe
der beiliegenden Schrauben.
An Holzverkleidungen oder Balken bohren Sie nun mit einem 2.5mm
Bohrer ca. 20mm tief Und befestigen den Träger mit beiliegenden
Schrauben. Bei Beton oder Mauerwerk benutzen Sie einen 5.5mm
Bohrer und bohren 25 – 30mm tief. Stellen Sie sicher, dass die Dübel
in den Bohrlöchern halten, falls nicht, suchen Sie eine andere Position
für den Rauchmelder oder Fachgeschäft erhalten. Danach legen Sie
die Batterie ein und drehen und befestigen Sie das Alarmsystem an
der Halteklammer. Das System ist mit einer Sicherheitsausstattung
ausgerüstet, die ein Anbringen des Systems an der Halteklammer
verhindert, wenn keine Batterie eingelegt wurde.
Rauchalarmsystem nicht in die Halteklammern passt, stellen Sie bitte
sicher, dass die Batterien ordnungsgemäß installiert sind.
RM121
RM121C - RM121C/2
Berging
Bedroom
Smoke Alarm for
minimal protection
Stairs
Bathroom
Smoke Alarm for
extra protection
Sollte das
ertönt. Es wird dabei ein
der Alarm ertönt, wenn der
Es wird
auszuwechseln. Schallemission im
Wenn Ihr
