  • Seite 1 DEUTSCH/ENGLISCH lightmaXX Vector Fog 2.5 LIG0015925-000 09/2019 Bedienungsanleitung User’s Manual...
  • Seite 2 DEUTSCH Wichtige Sicherheitshinweise! Bitte vor Anschluss lesen! GEFAHR! (Elektrischer Schlag durch hohe Spannungen im Gerät) Das Gehäuse darf nicht entfernt werden! Es befinden sich keine zu wartenden Teile im Gerät. Im Geräteinneren befinden sich Bauteile, welche unter hoher elektrischer Spannung stehen. Überprüfen Sie das Gerät vor jeder Nutzung auf Beschädigungen oder das Fehlen von Komponenten, Schutzvorrichtungen oder Gehäuseteilen.
  • Seite 3 DEUTSCH Hinweis! (Stromversorgung) Überprüfen Sie unbedingt die Übereinstimmung der Gerätespannung mit Ihrer örtlichen Netzspannung. Die Absicherung Ihrer Netzsteckdose mit einem Fehlerstromschutzschalter (FI) ist unbedingt empfohlen. Sollten Sie Ihr Gerät längere Zeit nicht benutzen oder Wartungsarbeiten vornehmen, trennen Sie das Gerät vom Netz, um Gefahren zu minimieren. Dasselbe gilt für Unwetterbedingungen wie Gewitter, Hochwasser etc.
  • Seite 4 Nebelfluide auf Wasserbasis. Andere Nebelfluide können zum Verstopfen oder Tropfen des Gerätes führen. Passendes Nebelfluid: LightmaXX Premium DJ FLUID Nebelfluid 5L Standard Fog – LIG0007239-000 Die vom Hersteller empfohlenen Nebelfluide sind umwelttechnisch unbedenklich und können über den Abwasserkanal entsorgt werden.

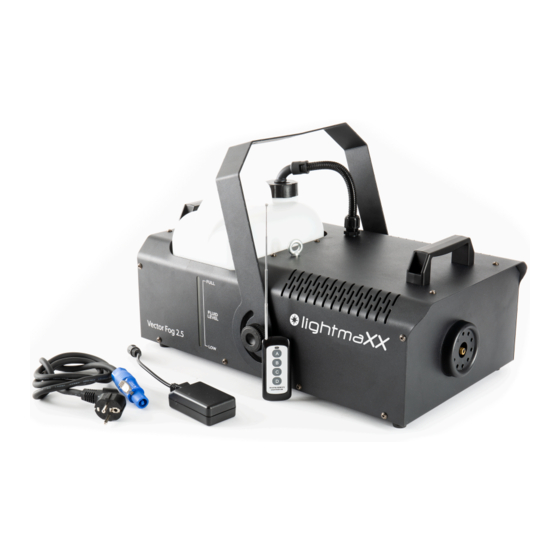

  • Seite 5: Lieferumfang

    DEUTSCH Herzlichen Glückwunsch zu Ihrer neuen lightmaXX Vector Fog 2.5! Vielen Dank, dass Sie sich für ein Produkt von lightmaXX entschieden haben. Durch effiziente Entwicklung und ökonomische Produktion ermöglicht lightmaXX hochwertige Produkte zu einem fantastischen Preis. Bitte lesen Sie die Bedienungsanleitung sorgfältig, um über sämtliche Funktionen dieses Produktes informiert zu sein und bewahren Sie diese zur späteren Verwendung auf.
  • Seite 6: Bestimmungsgemäßer Gebrauch

    DEUTSCH Bestimmungsgemäßer Gebrauch: Das Produkt lightmaXX Vector Fog 2.5 dient ausschließlich der Erzeugung von künstlichem Nebel durch verdampfen des eingefüllten Nebelfuids. Das Gerät darf ausschließlich zu diesem Zwecke und im Sinne der Bedienungsanleitung betrieben werden. Andere Verwendungszwecke, sowie der Betrieb unter anderen Betriebsbedingungen sind ausdrücklich nicht bestimmungsgemäß...
  • Seite 7: Display Und Bedientasten

    DEUTSCH Display und Bedientasten: Das Gerät verfügt über 4 Bedientasten und ein LCD-Display, auf dem alle Einstellungen adressiert und abgelesen werden können. Taste Funktion Erläuterung Intervall (5-200sec) Dauer Timer-Modus-Einstellung (5-200sec) Timer (1-100%) Menü Volume (1-100%) Wireless Fernbedienung An/Aus (On/Off) DMX Add (001-512) Flüssigkeitssensor aktivieren/deaktivieren...
  • Seite 8: Intervall Einstellen

    DEUTSCH Intervall einstellen Um das Intervall einzustellen, drücken Sie auf „Menu“ bis im Display „Interval set“ angezeigt wird. Benutzen Sie anschließend die Up/Down-Tasten, um die Nebelpause von 5 bis 200 Sekunden einzustellen. Diese Einstellung wird benötigt, wenn Sie den Timer-Modus benutzen wollen. Nebeldauer einstellen Um die Dauer einzustellen, drücken Sie auf „Menu“...
  • Seite 9: Timer-Betrieb

    DEUTSCH Timer-Betrieb Im Timer-Betrieb stößt der Hazer automatisch Nebel aus. Die Zeitintervalle, die Nebeldauer und das Nebelvolumen richten sich nach den jeweiligen Menü-Einstellungen. Drücken Sie die „Timer“- Taste, um den Timer-Betrieb zu aktivieren. Auf dem LCD-Display erscheint das eingestellte Zeitintervall: Interval xxx s Das Gerät zählt rückwärts bis auf 0 Sekunden und löst dann den Nebelausstoß...
  • Seite 10: Dmx-Betrieb

    DEUTSCH DMX Betrieb: Konfiguration des DMX Steckers: Widerstand 120 Ohm // ¼ W zwischen Pin 2 (DMX-) und Pin 3 (DMX+) der letzten Fixierung. Verbinden Sie den DMX Eingang Ihres Gerätes mit dem DMX Ausgang Ihres DMX-Controllers, Ihrer DMX Software oder dem DMX Ausgang eines sich bereits in Ihrer DMX Kette befindlichen Gerätes.
  • Seite 11: Anschlüsse Und Bedienelemente

    DEUTSCH Anschlüsse und Bedienelemente: Bezeichnung Bezeichnung Fluid Tank An-/Ausschalter Tankdeckel Sicherung Montagebügel Stromeingang (PowerCon kompatibel) Feststellschraube Bedientasten Tragegriff Display Tankanzeige DMX-In/Out (3-pol) Düse für Nebelausstoß Empfänger Fernbedienung...
  • Seite 12: Spezifikationen

    DEUTSCH Spezifikationen: Model lightmaXX Vector Fog 2.5 Spannungsversorgung AC 220-240V, 50Hz Leistungsaufnahme 3000 Watt Stromanschlüsse PowerCon kompatibel Sicherung 250V/15A Aufheizzeit 5 minuten Fluidverbrauch 300ml/min Ausstoßweite Tank Kapazität 6 Liter DMX-Kanäle DMX-Anschlüsse 3-pol Maße (mit Bügel) L x B x H...
  • Seite 13: Reinigung

    Das Heizelement sollte regelmäßig (alle 30 Betriebsstunden) gereinigt werden, um Ablagerungen zu vermeiden. Zusätzlich wird eine regelmäßige Reinigung der Leitungen und Düsen dringend empfohlen, z.B. mit dem Reinigungsfluid von LightmaXX (LIG0010221-000/250 ml). Bitte nutzen Sie ausschließlich qualitativ hochwertige Reinigungsflüssigkeiten! Vorgehensweise: Nebelmaschine entleeren und den Reiniger im Lieferzustand in den Tank schütten...
  • Seite 14: Umweltschutz

    DEUTSCH Umweltschutz: Die Firma MUSIC STORE professional GmbH bemüht sich stets die Belastung durch Verpackungen auf ein Minimum zu reduzieren. Die Verwendung von umweltfreundlichen und wiederverwertbaren Materialien ist dabei für uns von elementarer Bedeutung. Bitte führen Sie die Verpackungskomponenten nach Gebrauch den entsprechenden Verwertungen zu. Entsorgung von Verpackungen: Sorgen Sie dafür, dass Papierverpackungen, Kunststoffmaterial etc.
  • Seite 15 DEUTSCH Notizen MS ID: LIG0015925-000 09/2019...
  • Seite 16 ENGLISH Important safety instructions! Please read before connection! DANGER! (Electrical shock due to high voltages in the device) The housing must not be removed! There are no parts to be maintained in the device. Inside the unit there are components which are under high electrical voltage. Before each use, check the device for damage or the absence of components, protective devices or housing parts.
  • Seite 17 ENGLISH Hint! (Power supply) It is essential that you check that the device voltage matches your local mains voltage. It is highly recommended that you fuse your mains socket with a residual current circuit breaker (FI). If you do not use your device for a longer period of time or carry out maintenance work, disconnect the device from the mains in order to minimize danger.
  • Seite 18 Suitable fog fluid: LightmaXX Premium DJ FLUID Fog Fluid 5L Standard Fog - LIG0007239-000 The fog fluids recommended by the manufacturer are environmentally harmless and can be disposed of via the sewer.
  • Seite 19: Intended Use

    Manual Intended use: The product lightmaXX Vector Fog 2.5 is used exclusively for the generation of artificial fog by vaporizing the filled fog fluid. The device may only be used for this purpose and in accordance with the operating instructions. Other purposes as well as operation under other operating conditions are expressly not intended and can lead to damage to property or personal injury! No liability is assumed for damage resulting from improper use.
  • Seite 20 ENGLISH Set up: Connect the product to the power supply and then turn it on. Wait until the heating element has reached the operating temperature. 5. It requires about 7 minutes for heating up. When the process of heating up finishes, the LCD display will show "READY TO FOG". The control is now carried out either by DMX, remote control or by operation on the device itself.
  • Seite 21 ENGLISH Set interval To set the interval, press "Menu" until "Interval set" appears on the display. Then use the Up/Down buttons to set the fog pause from 5 to 200 seconds. This setting is required if you want to use the timer mode. Setting the fog duration To set the duration, press "Menu"...
  • Seite 22 ENGLISH Volume (Continuous Mode) Press the VOLUME button, to activate continuous fog output. The display indicates Volume followed by the value that was set in menu item “Volume Out”: Duration xxx s To stop the fog output, press the Stop button. Remote control mode: The device can be managed remotely using the remote control included in the scope of delivery.
  • Seite 23: Dmx Mode

    ENGLISH DMX mode: Configuration of the DMX connector: Resistance 120 ohm // ¼ w between pin 2 (DMX-) and pin 3 (DMX+) of the last fixture. Connect the DMX input of your device to the DMX output of your DMX controller, your DMX software or the DMX output of a device already in your DMX chain.
  • Seite 24: Connections And Controls

    ENGLISH Connections and controls: Designation Designation Fluid Tank On/Off-Switch Tank cap Fuse Mounting bracket Power cord (PowerCon compatible) Locking screw Menu buttons Carrying handle Display Tank indicator DMX-In/Out (3-pol) Nozzle for fog output Receiver remote control...
  • Seite 25 ENGLISH Specifications: Model lightmaXX Vector Fog 2.5 Power supply AC220-240V, 50HZ Power consumption 3000 Watt Power connections PowerCon compatible Fuse 250V/15A Heating time 5 minutes Fluid consumption 300ml/min Tank capacity 6 Liters Output range DMX-Connector DMX-In/Out (3pol) DMX-channels 1 channel-mode...
  • Seite 26 Cleaning: The heating element should be cleaned regularly (every 30 operating hours) to avoid deposits. In addition, regular cleaning of lines and nozzles is strongly recommended, e.g. with LightmaXX cleaning fluid (LIG0010221-000/250 ml). Please use only high quality cleaning fluids! Procedure: Empty the fog machine and pour the cleaner into the tank as delivered.
  • Seite 27 ENGLISH Envrionmental protection: The company MUSIC STORE professional GmbH always strives to reduce the burden of packaging to a minimum. The use of environmentally friendly and recyclable materials is of fundamental importance to us. Please dispose of and recycle the packaging components after use properly. Disposal of packaging: Ensure that paper packaging, plastic materials, etc.
  • Seite 28 ENGLISH Notes MS ID: LIG0015925-000 09/2019...
