Für die Zuordnung der Profile beachten sie bitte die nebenstehende Abbildung 200 sowie die Stückliste
im Anhang.
1. Montieren Sie die beiden Eckpfosten Nr. 140 an den äußeren Enden des Basisrahmens Nr. 180,
wie in Abbildung 206 gezeigt.
2. Die Giebelstrebe Nr. 224 werden am Basisrahmen Nr. 180 angeschraubt.
3. Die beiden Giebelstreben Nr. 221 und Nr. 222 werden zusammen mit den Diagonalen Nr. 130 am
Basisrahmen Nr. 180 angeschraubt.. (Abbildungen 204 und 205 ).
4. Am oberen Ende der Eckpfosten Nr. 140 wird je ein Eckknotenblech Nr. 19 angebracht und die
Diagonale Nr. 130 sowie die Querverstärkung Nr. 290 angebaut. Die Spitze des Eckknotenblechs
ragt dabei 36mm über den Eckpfosten hinaus (Abbildungen 201). Die Querverstrebung Nr. 290
wird auch an den Giebelstreben Nr. 221, 222 und 224 befestigt.
5. Die Giebelsparren Nr.150 und Nr.160 werden, wie in der Abbildung 201 gezeigt mit 11mm
Abstand zur Spitze des Eckknotenblechs montiert. Am oberen Ende werden die Giebelsparren mit
dem Giebelknotenblech Nr. 17 verbunden (Abbildung 203) und an den Giebelstreben Nr.221, 222
angeschraubt. (Abbildung 202)
6. Die Giebelstrebe 224 wird mit dem oberen Ende ebenfalls am Giebelknotenblech Nr. 17 befestigt.
(Abb. 203)

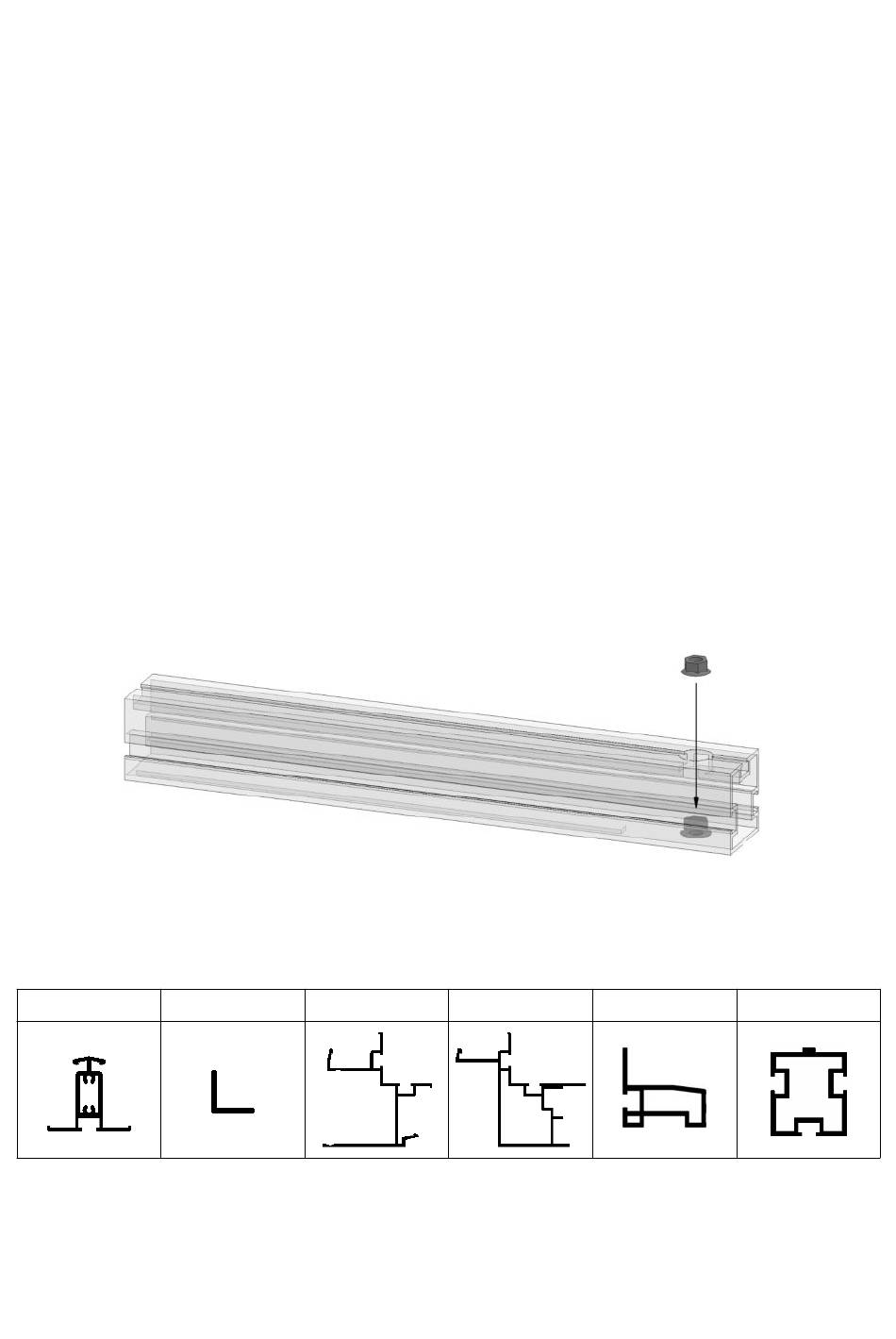

Einbauhinweis Querverstrebung Nr. 290:
(Auch Nr. 191 und 192 Türgiebel)
Die Mutter wird durch die große Bohrung bis in das innere des Hohlprofils gesetzt.
Das funktioniert am Besten, wenn die Gewächshauswand dazu senkrecht gestellt wird und die
Flanschmutter auf einen Steckschlüssel aufgesteckt wird
Profilquerschnitte:
221, 222, 224
Stückliste im Anhang!
Kapitel 4: Montage der Giebelwand ohne Tür (Rückgiebel)
130
140
150, 160
Seite 16
180
290
