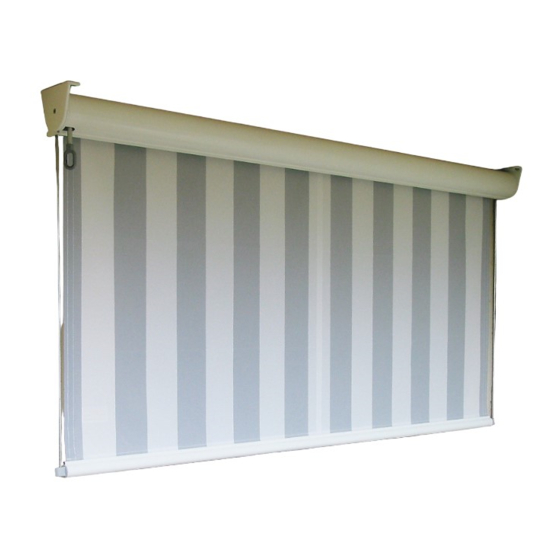

UniverSal US3510
Senkrechtmarkise
US3510
min. 40 cm
max. 400 cm
Technische Änderungen jederzeit vorbehalten © STOBAG
www.stobag.com
Beschreibung
Senkrechtmarkise mit Rundform Schutzkasten - Ø 100 mm, Kurbelantrieb.
Bespannung mit Markisenstoff. Senken und Heben der Markise mit selbst-
schmierendem Schneckengetriebe mit Freilaufzapfen oder Endanschlag, Unter-
setzung 4:1 über Knickkurbel, Durchführung mit Gelenkplatte, Öffnungswinkel
45 – 90 Grad. Knickkurbel: Verbindung Kurbelstange zu Getriebe mit starrem,
formschlüssigem verzinktem Stahl. Kurbelstange und Knickkurbel aus Aluminium
pulverbeschichtet, korrosionsgeschützt. Fixierung der Knickkurbel mit Kurbel-
halter aus Kunststoff. Tuchwelle aus verzinktem Stahl mit Nut zur Aufnahme des
Markisentuches. Kasten: Alu-Strangpressprofil, einteilig in Rundform. Seiten-
deckel mit integriertem Zapfen zur Steckverbindung aus Alu-Gusslegierung zur
Aufnahme der Tuchwellenlagerung bzw. Befestigung des Getriebes. Fallprofil
ALU-Strangpress-Rundprofil, mit Nut zur Tuchbefestigung, mit seitlichen Füh-
rungszapfen aus Kunststoff. Führungsschienen aus ALU-Strangpressprofilen, mit
Gleitnuten für das Fallprofil und Profilnute für die Befestigungswinkel aus ALU-
Gusslegierung zur vorgesetzten Fassadenmontage. Alle sichtbaren Schrauben in
INOX-Ausführung.
Optionen:
min. 40 cm
Drahtseilführung aus 3mm INOX Stahlseil mit angepressten Gewinde-Endstük-
max. 250 cm
ken oben und unten zur Befestigung im Seitendeckel oben und Befestigungshal-
ter aus ALU-Gusslegierung unten.
Stangenführung aus Chromstahl 8mm mit Gewinde-Endstücken oben und unten
zur Befestigung im Seitendeckel oben und Befestigungshalter aus ALU-Gussle-
gierung unten.
Getriebeausführung mit Ring und aushängbarer Markisen-Kurbel mit Haken.
Getriebeausführung mit Kurbelkupplung und aushängbarer Knickkurbel mit Kur-
beltrichter.
Unten mit Bodenbefestigungshalter aus ALU-Gusslegierung.
Option Elektroantrieb: Wechselstrom-Rohrmotor 230V/50Hz mit Friktionsbrem-
se und elektronischer Endlagen-Abschaltung, Thermoschutz. Schutzart IP54
(Spritzwasser), mit 50-150cm 4-poligem Anschlusskabel.
LIEFERaRt
Kasten mit Tuchwelle und Fallprofil mit aufgezogenem Tuch zusammengebaut.
Seitliche Führungsschiene abgelängt. Ohne Befestigungsmaterial.
5.11
03/2012
Werbung
Verwandte Anleitungen für Stobag UNIVERSAL US3510
Inhaltszusammenfassung für Stobag UNIVERSAL US3510
- Seite 1 Option Elektroantrieb: Wechselstrom-Rohrmotor 230V/50Hz mit Friktionsbrem- se und elektronischer Endlagen-Abschaltung, Thermoschutz. Schutzart IP54 (Spritzwasser), mit 50-150cm 4-poligem Anschlusskabel. LIEFERaRt Kasten mit Tuchwelle und Fallprofil mit aufgezogenem Tuch zusammengebaut. Seitliche Führungsschiene abgelängt. Ohne Befestigungsmaterial. 5.11 03/2012 Technische Änderungen jederzeit vorbehalten © STOBAG www.stobag.com...
- Seite 2 UniverSal US3510 Senkrechtmarkise US3510/1 mit Seilführung Wand-Montage Decken-Leibungs-Montage Montageplan US3510/2 mit Stangenführung Wand-Montage Decken-Leibungs-Montage Montageplan US3510/3 mit aluführung Tuch innenabrollend Tuch aussenabrollend Montageplan A = Total Höhe B = Total Breite 5.12 03/2012 Technische Änderungen jederzeit vorbehalten © STOBAG www.stobag.com...
-
Seite 3: Explosionszeichnung
S606/2 US100/.. US120/2 Garnitur: = US1010/2 US1010/5 US3510/1 US105/1L P244/1 US105/2L RS14/.. US106 US103 RS13/.. R19/18R US107/7 R80/6 US105/1R US105/2R US204 US120/4 US106 US101/.. S606/2 US120/2 Garnitur: = US1010/2 US1010/5 US3510/2 5.13 03/2012 Technische Änderungen jederzeit vorbehalten © STOBAG www.stobag.com... - Seite 4 225cm R80/8 mit Bayonettverschluss ../25 250cm ../27 275cm Rohrmotoren ../30 300cm Motorantrieb M / M STAS/STAK 3 Motorantrieb E / E STAS/STAK 3 Motorantrieb E Funk / E Funk STAS/STAK 4 5.14 03/2012 Technische Änderungen jederzeit vorbehalten © STOBAG www.stobag.com...
- Seite 5 1 Getriebedeckel 180cm 1 Schraubensatz 200cm R95/1 ohne Aufsatz 90cm 100cm 110cm 120cm 130cm 150cm 200cm Kurbelstangenaufsätze zu R95/1 R96/1 45° Gelenkplatte R96/3 90° Gelenkplatte 250mm R96/5 90° Gelenkplatte 400mm R97/2 Kurbeltrichter 5.15 03/2012 Technische Änderungen jederzeit vorbehalten © STOBAG www.stobag.com...
-
Seite 6: Technische Daten
Seitendeckel: passend zu Aluminium-Führung MatERIaLIEN Gussteile: Alu-Gusslegierung Gegenlager: Kunststoff Schrauben: Inox LIEFERUMFaNG 2 Seitendeckel US105/3 L+R 2 Abschlussdeckel S308/1 L+R zu S309 1 Gegenlager mit Kugellager P244/1 1 Schraubensatz VERPaCKUNGSEINHEIt Garnitur 5.16 03/2012 Technische Änderungen jederzeit vorbehalten © STOBAG www.stobag.com... - Seite 7 UniverSal US3510 Senkrechtmarkise US1010/4 Kupplungs-Garnitur Diese Kupplungs-Garnitur wird beim Universal US3510 mit Alu-Führung ein- gesetzt. Sie verbindet 2 Senkrechtstoren mit einem Zwischenraum von max. 40mm. tECHNISCHE DatEN Kupplungsdistanz: 40mm ohne zusätzliche Verbindung Antriebszapfen: ø 60mm MatERIaLIEN Lager + Zapfen: Alu-Gusslegierung...
- Seite 8 UniverSal US3510 Senkrechtmarkise US1010/5 Kupplungs-Garnitur Diese Kupplungs-Garnitur wird beim Universal US3510 mit Drahtseil- und Stan- genführung eingesetzt. Sie verbindet 2 Senkrechtstoren mit einem Zwischenraum von max. 40mm. tECHNISCHE DatEN Kupplungsdistanz: 40mm ohne zusätzliche Verbindung Antriebszapfen: ø 60mm MatERIaLIEN Seitenteile: Alu-Gusslegierung...
- Seite 9 1 Schraubensatz VERPaCKUNGSEINHEIt Garnitur US120/2 Befestigungshalter (Wand) Dieser Befestigungshalter wird benötigt wenn eine Stangen- oder Seilführung an die Wand oder eine Leibung montiert werden muss. Befestigungsmaterial bauseits. MatERIaLIEN Alu-Gusslegierung VERPaCKUNGSEINHEIt Paar 5.19 03/2012 Technische Änderungen jederzeit vorbehalten © STOBAG www.stobag.com...
- Seite 10 Dieser Befestigungshalter wird benötigt wenn eine Stangen- oder Seilführung auf eine Brüstung oder Fensterbank montiert werden muss. Befestigungsmaterial bauseits. MatERIaLIEN Alu-Gusslegierung VERPaCKUNGSEINHEIt Paar US106 Montageplatte Die Montageplatte dient zur leichteren Montage beim Universal US3510 wenn das hintere Befestigungsloch schlecht zugänglich ist. MatERIaLIEN Montageplatte: Alu-Strangpressprofil Schrauben: Inox VERPaCKUNGSEINHEIt Stück...
- Seite 11 Endanschlag Untersetzung: Antrieb: mit Ring Abtrieb: innen: 4-kant 7x7mm aussen: 4-kant 13x13mm MatERIaLIEN Getriebe: Alu-Gusslegierung Schrauben: Inox Antrieb: Kunststoff Verstellring: Alu / roh Antriebs 4-kant: Stahl / verzinkt VERPaCKUNGSEINHEIt Garnitur 5.21 03/2012 Technische Änderungen jederzeit vorbehalten © STOBAG www.stobag.com...
- Seite 12 Endanschlag Untersetzung: Antrieb: mit innen 4-kant 6x6mm Abtrieb: innen: 4-kant 7x7mm aussen: 4-kant 13x13mm MatERIaLIEN Getriebe: Alu-Gusslegierung Schrauben: Inox Antriebs 4-kant mit runden Kanten ZS118/1 Stahl / verzinkt VERPaCKUNGSEINHEIt Garnitur 5.22 03/2012 Technische Änderungen jederzeit vorbehalten © STOBAG www.stobag.com...
- Seite 13 Dieses Getriebe wird mit minus J-Mass verwendet bzw. innerhalb des Seitendek- kels befestigt. R80/6: ohne Endanschlag Untersetzung: Antrieb: mit innen 4-kant 6x6mm Abtrieb: innen: 4-kant 7x7mm MatERIaLIEN Getriebe: Alu-Gusslegierung Schrauben: Inox Verstellring: Alu / roh VERPaCKUNGSEINHEIt Garnitur 5.23 03/2012 Technische Änderungen jederzeit vorbehalten © STOBAG www.stobag.com...
- Seite 14 Dieses Getriebe wird mit minus J-Mass verwendet bzw. innerhalb des Seitendek- kels befestigt. R80/8: ohne Endanschlag Untersetzung: Antrieb: mit Kurbelkupplung (Bayonettverschluss) Abtrieb: innen: 4-kant 7x7mm MatERIaLIEN Getriebe: Alu-Gusslegierung Schrauben: Inox Antrieb: Inox (Bayonettverschluss) Verstellring: Alu / roh VERPaCKUNGSEINHEIt Garnitur 5.24 03/2012 Technische Änderungen jederzeit vorbehalten © STOBAG www.stobag.com...
- Seite 15 S804 Kurbelstangen S804 Kurbelstangen (Standard) für Markisen tECHNISCHE DatEN S804/.: Kurbelgriff-Ausladung 18cm Standardlängen: 80, 100, 120, 135, 150, 160, 180, 200cm MatERIaLIEN S804: Stahlstange ø 12 verzinkt und lackiert VERPaCKUNGSEINHEIt Stück 5.25 03/2012 Technische Änderungen jederzeit vorbehalten © STOBAG www.stobag.com...
- Seite 16 Die 45° Gelenkplatte wird mittels Steckverbindung in das Alu-Rohr der Rolladen- kurbel R95/1 eingesetzt und gesichert. tECHNISCHE DatEN 45° Gelenkplatte mit Kunststoff-Befestigungsplatte 4-kant Stahl 6x6mm 250mm Länge Befestigungsplatte 30x70mm Passend zu Rolladenkurbel R95/1 MatERIaLIEN Gelenkplatte: Kunststoff 4-kant Stab: Stahl VERPaCKUNGSEINHEIt Stück 5.26 03/2012 Technische Änderungen jederzeit vorbehalten © STOBAG www.stobag.com...
- Seite 17 Kurbeltrichter Der Kurbeltrichter wird mittels Steckverbindung in das Alu-Rohr der Rolladenkur- bel R95/1 eingesetzt und gesichert. tECHNISCHE DatEN Kurbeltrichter mit Bajonettverschluss Passend zu Rolladenkurbel R95/1 MatERIaLIEN Kurbeltrichter: Stahl vernickelt VERPaCKUNGSEINHEIt Stück 5.27 03/2012 Technische Änderungen jederzeit vorbehalten © STOBAG www.stobag.com...
- Seite 18 Geeignet zur Aufnahme eines 4-kant Stahl 6x6mm MatERIaLIEN Dichtungsrondelle schwarz: Kunststoff VERPaCKUNGSEINHEIt Stück US108/1 Kupplungsverbindung / vierkant-Stahl Ist erforderlich, wenn die Kupplungsverbindung grösser als 40mm ist. tECHNISCHE DatEN Standardlängen: 20, 50cm MatERIaLIEN Stahl verzinkt VERPaCKUNGSEINHEIt Stück 5.28 03/2012 Technische Änderungen jederzeit vorbehalten © STOBAG www.stobag.com...
- Seite 19 Jede Länge auf Bestellung erhältlich MatERIaLIEN Chromstahl VERPaCKUNGSEINHEIt Stück US120/4 US120/2 TH - 10 cm = A TH - 9 cm = A A = Seillänge = Totalhöhe minus 9 / 10 cm 5.29 03/2012 Technische Änderungen jederzeit vorbehalten © STOBAG www.stobag.com...
- Seite 20 DatEN Standardlängen: 700cm MatERIaLIEN Alu-Strangpressprofil VERPaCKUNGSEINHEIt Stück US204 Fallprofil Fallprofil mit Rundnute zur Aufnahme des Markisenstoffes. Die Hohlkammer dient zur Aufnahme des Beschwerungseisens. tECHNISCHE DatEN Standardlänge: 700cm MatERIaLIEN Alu-Strangpressprofil VERPaCKUNGSEINHEIt Stück 5.30 03/2012 Technische Änderungen jederzeit vorbehalten © STOBAG www.stobag.com...
- Seite 21 Abschlussdeckel zu Führungsschiene S309; wird mit Blechschraube gesichert. MatERIaLIEN Kunststoff VERPaCKUNGSEINHEIt Stück US107/7 Beschwerungseisen Das Beschwerungseisen kann als zusätzliches Gewicht in das Fallprofil einge- schoben werden. tECHNISCHE DatEN Standardlängen: 59, 600cm Gewicht: 2,9Kg/m MatERIaLIEN Stahl feuerverzinkt VERPaCKUNGSEINHEIt Stück 5.31 03/2012 Technische Änderungen jederzeit vorbehalten © STOBAG www.stobag.com...
- Seite 22 Zum Einpressen in das Fallprofil US204 in Verbindung mit der Drahtseilführung US100/.. oder Stangenführung US101/.. MatERIaLIEN Kunststoff VERPaCKUNGSEINHEIt Stück S212 Zapfen Zum Einpressen in das Fallprofil US204, wenn keine Führungen gewünscht sind. MatERIaLIEN Kunststoff VERPaCKUNGSEINHEIt Stück 5.32 03/2012 Technische Änderungen jederzeit vorbehalten © STOBAG www.stobag.com...
- Seite 23 VERPaCKUNGSEINHEIt Stück FS602/1 Befestigungshalter (einfach-Platte) Dieser Befestigungshalter kann als Standard Befestigungshalter verwendet werden. Auf Fassade aufschraubbar. tECHNISCHE DatEN Standardhöhe: 50mm Schrauben: M6 x16mm Nutenstein komplett MatERIaLIEN Alu-Gusslegierung Schrauben: Inox VERPaCKUNGSEINHEIt Stück 5.33 03/2012 Technische Änderungen jederzeit vorbehalten © STOBAG www.stobag.com...
- Seite 24 2 Führungen bei gekoppelten oder nebeneinander liegenden Anlagen. tECHNISCHE DatEN Halterplatten: 92 x 24 x 6mm / 92 x 52 x 6mm Standardhöhe: 50mm Schrauben: M6 x 16mm Nutenstein komplett MatERIaLIEN Alu-Gusslegierung und Strangpressprofil Schrauben: Inox VERPaCKUNGSEINHEIt Stück 5.34 03/2012 Technische Änderungen jederzeit vorbehalten © STOBAG www.stobag.com...
- Seite 25 2 Führungen bei gekoppelten oder nebeneinander liegenden Anlagen. tECHNISCHE DatEN Halterplatten: 92 x 24 x 6mm / 92 x 52 x 6mm Standardhöhe: 80mm Schrauben: M6 x16mm Nutenstein komplett MatERIaLIEN Alu-Gusslegierung und Strangpressprofil Schrauben: Inox VERPaCKUNGSEINHEIt Stück 5.35 03/2012 Technische Änderungen jederzeit vorbehalten © STOBAG www.stobag.com...
- Seite 26 2 Führungen bei gekoppelten oder nebeneinander liegenden Anlagen. tECHNISCHE DatEN Halterplatten: 92 x 24 x 6mm / 92 x 52 x 6mm Standardhöhe: 200mm Schrauben: M6 x16mm Nutenstein komplett MatERIaLIEN Alu-Gusslegierung und Strangpressprofil Schrauben: Inox VERPaCKUNGSEINHEIt Stück 5.36 03/2012 Technische Änderungen jederzeit vorbehalten © STOBAG www.stobag.com...
