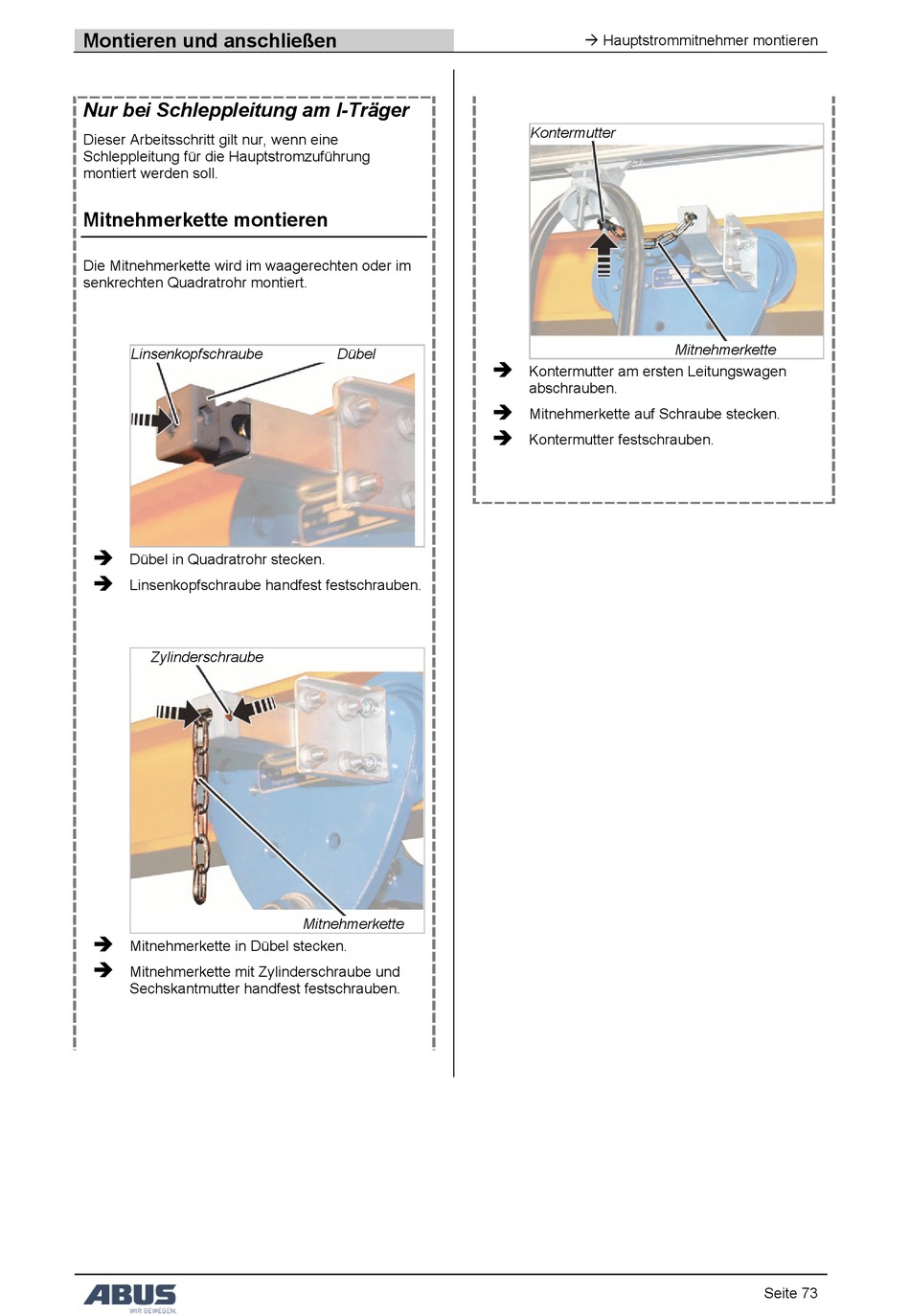

Montieren und anschließen
Nur bei Schleppleitung am I-Träger
Dieser Arbeitsschritt gilt nur, wenn eine
Schleppleitung für die Hauptstromzuführung
montiert werden soll.

Mitnehmerkette montieren

Die Mitnehmerkette wird im waagerechten oder im
senkrechten Quadratrohr montiert.
Linsenkopfschraube

Dübel in Quadratrohr stecken.

Linsenkopfschraube handfest festschrauben.
Zylinderschraube

Mitnehmerkette in Dübel stecken.

Mitnehmerkette mit Zylinderschraube und
Sechskantmutter handfest festschrauben.
Dübel
Mitnehmerkette
 Hauptstrommitnehmer montieren
Kontermutter

Kontermutter am ersten Leitungswagen
abschrauben.

Mitnehmerkette auf Schraube stecken.

Kontermutter festschrauben.
Mitnehmerkette
Seite 73
