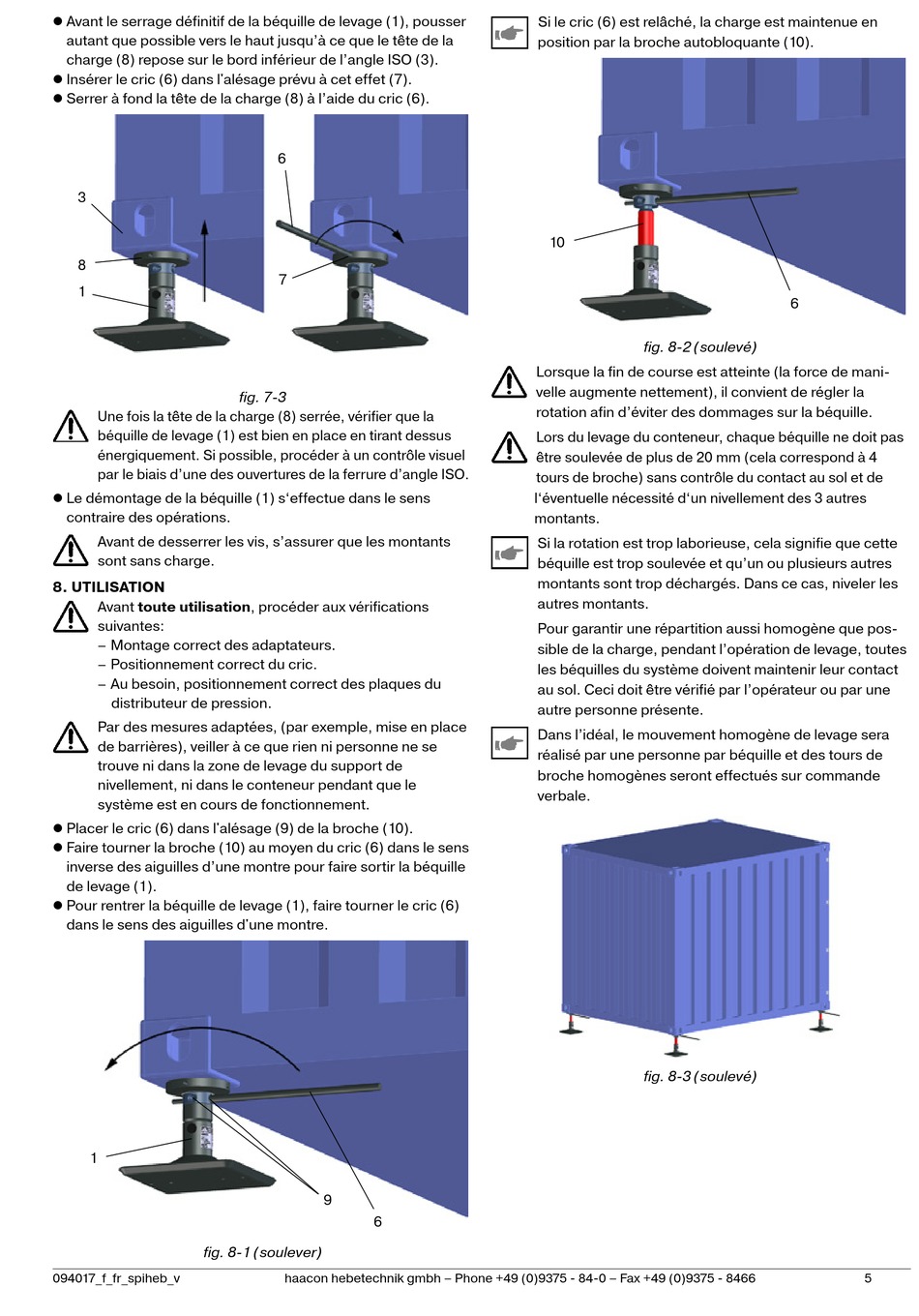

Utilisation - haacon 2931 Betriebsanleitung

z Avant le serrage définitif de la béquille de levage (1), pousser
autant que possible vers le haut jusqu'à ce que le tête de la
charge (8) repose sur le bord inférieur de l'angle ISO (3).
z Insérer le cric (6) dans l'alésage prévu à cet effet (7).
z Serrer à fond la tête de la charge (8) à l'aide du cric (6).
3
8
1
Une fois la tête de la charge (8) serrée, vérifier que la
béquille de levage (1) est bien en place en tirant dessus
énergiquement. Si possible, procéder à un contrôle visuel
par le biais d'une des ouvertures de la ferrure d'angle ISO.
z Le démontage de la béquille (1) s'effectue dans le sens
contraire des opérations.
Avant de desserrer les vis, s'assurer que les montants
sont sans charge.

8. utilisation

Avant toute utilisation, procéder aux vérifications
suivantes:
– Montage correct des adaptateurs.
– Positionnement correct du cric.
– Au besoin, positionnement correct des plaques du
distributeur de pression.
Par des mesures adaptées, (par exemple, mise en place
de barrières), veiller à ce que rien ni personne ne se
trouve ni dans la zone de levage du support de
nivellement, ni dans le conteneur pendant que le
système est en cours de fonctionnement.
z Placer le cric (6) dans l'alésage (9) de la broche (10).
z Faire tourner la broche (10) au moyen du cric (6) dans le sens
inverse des aiguilles d'une montre pour faire sortir la béquille
de levage (1).
z Pour rentrer la béquille de levage (1), faire tourner le cric (6)
dans le sens des aiguilles d'une montre.
1
fig. 8-1 (soulever)
094017_f_fr_spiheb_v
6
7
fig. 7-3
9
6
haacon hebetechnik gmbh – Phone +49 (0)9375 - 84-0 – Fax +49 (0)9375 - 8466
Si le cric (6) est relâché, la charge est maintenue en
position par la broche autobloquante (10).
10
fig. 8-2 (soulevé)
Lorsque la fin de course est atteinte (la force de mani-
velle augmente nettement), il convient de régler la
rotation afin d'éviter des dommages sur la béquille.
Lors du levage du conteneur, chaque béquille ne doit pas
être soulevée de plus de 20 mm (cela correspond à 4
tours de broche) sans contrôle du contact au sol et de
l'éventuelle nécessité d'un nivellement des 3 autres
montants.
Si la rotation est trop laborieuse, cela signifie que cette
béquille est trop soulevée et qu'un ou plusieurs autres
montants sont trop déchargés. Dans ce cas, niveler les
autres montants.
Pour garantir une répartition aussi homogène que pos-
sible de la charge, pendant l'opération de levage, toutes
les béquilles du système doivent maintenir leur contact
au sol. Ceci doit être vérifié par l'opérateur ou par une
autre personne présente.
Dans l'idéal, le mouvement homogène de levage sera
réalisé par une personne par béquille et des tours de
broche homogènes seront effectués sur commande
verbale.
fig. 8-3 (soulevé)
6
5
