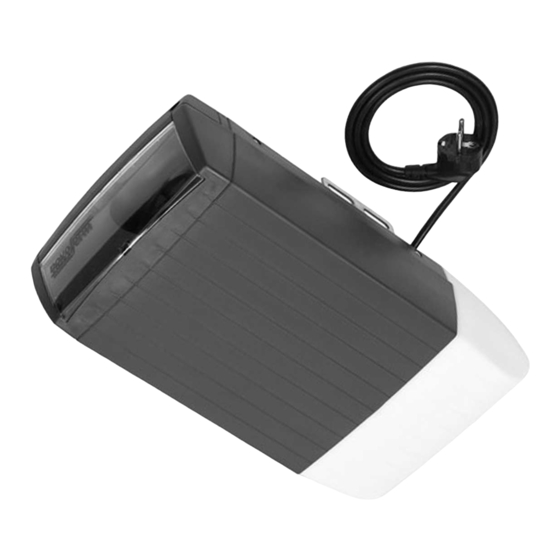

Garagentor
antrieb
GTA
802 / 803
Inhaltsverzeichnis
• Allgemeine Informationen
- Sicherheit
- Symbolerklärung
- Arbeitssicherheit
- Gefahren, die vom Produkt ausgehen können
- Ersatzteile
- Veränderungen und Umbauten
am Produkt
- Demontage
- Entsorgung
- Typenschild
- Verpackung
- Technische Daten
• Montageanleitung
• Bedienungsanleitung
• Wartung/ Überprüfung
• Fehlersuchanleitung
• Diagnoseanzeige
• Garantiebestimmungen
• Prüfbuch
- Prüfliste der Toranlage
- Prüfung der ToranlageSymbolerklärung-
- Prüfungs- und Wartungsnachweise der
- ToranlageVerpackung
Diese Montage-, Bedienungs- und Wartungsanleitung ist während der gesamten Nutzungsdauer aufzubewahren!
• Allgemeine Informationen
• Sicherheit
Vor Beginn sämtlicher Arbeiten am Produkt die
Betriebsanleitung, insbesondere das Kapitel
Sicherheit und die jeweiligen Sicherheitshinweise,
vollständig lesen. Das Gelesene muss verstanden
worden sein. Es könnten von diesem Produkt
Gefahren ausgehen, wenn es nicht fachgerecht,
unsachgemäß oder nicht bestimmungsgemäß
verwendet wird. Bei Schäden die aufgrund der
Nichtbeachtung dieser Anleitung entstehen,
erlischt die Herstellerhaftung.
• Symbolerklärung

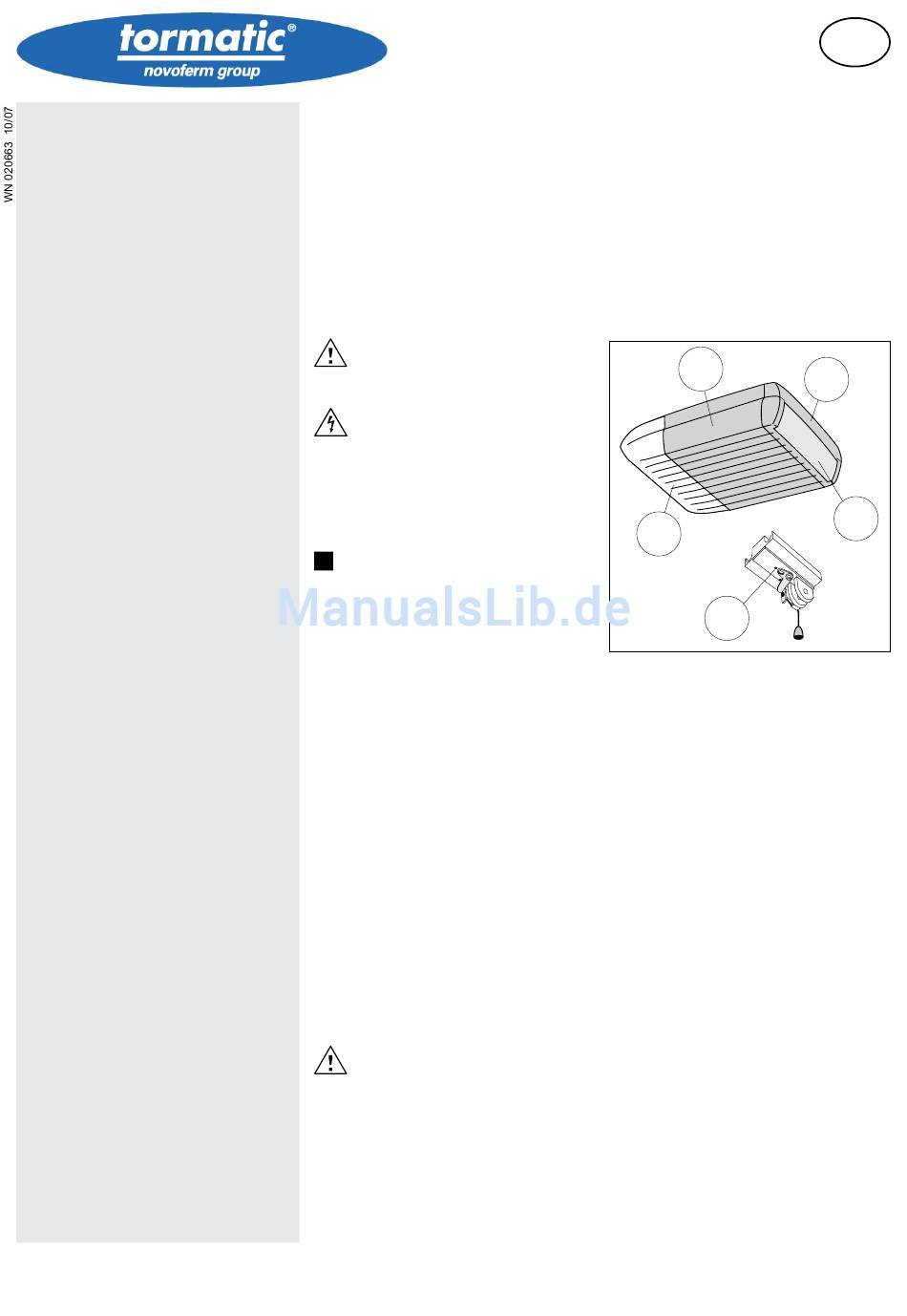

WARNUNG: DROHENDE GEFAHR
Dieses Symbol kennzeichnet Hinweise, die
bei Nichtbeachtung zu schweren
Verletzungen führen können.
WARNUNG! GEFAHR DURCH ELEKTRI
SCHEN STROM
Die ausführenden Arbeiten dürfen nur von
einer Elektrofachkraft ausgeführt werden.
!
Dieses Symbol kennzeichnet Hinweise, die
bei Nichtbeachtung zu Fehlfunktionen oder
und/oder Ausfall des Antriebes führen
können
0
Verweis auf Text und Bild
• Arbeitssicherheit
Durch Befolgen der angegebenen Sicherheits-
hinweise und Anweisungen in dieser Betriebs-
anleitung können Personen- und Sachschäden
während der Arbeit mit und an dem Produkt
vermieden werden.
Bei Nichteinhaltung der angegebenen Sicherheits-
hinweise und Anweisungen in dieser Betriebsan-
leitung sowie die für den Einsatzbereich geltenden
Unfallverhütungsvorschriften und allgemeinen
Sicherheitsbestimmungen sind jegliche Haftpflicht-
und Schadenersatzansprüche gegen den Her-
steller oder seinen Beauftragten ausgeschlossen.
• Gefahren,
die vom Produkt ausgehen können
Das Produkt wurde einer Gefährdungsanalyse
unterzogen. Die darauf aufbauende Konstruktion
und Ausführung des Produktes entspricht dem
heutigen Stand der Technik.
Das Produkt ist bei bestimmungsgemäßer
Verwendung betriebssicher. Dennoch bleibt ein
Restrisiko bestehen!
Das Produkt arbeitet mit hoher elektrischer
Spannung. Vor Beginn der Arbeiten an elektri-
schen Anlagen ist folgendes zu beachten:
1. Freischalten
2. Gegen Wiedereinschalten sichern
3. Spannungsfreiheit feststellen
• Ersatzteile
Nur Original-Ersatzteile des Herstellers
verwenden. Falsche oder fehlerhafte
Ersatzteile können zu Beschädigungen,
Fehlfunktionen oder Totalausfall des Produktes
führen.
• Veränderungen und Umbauten am Produkt
Zur Vermeidung von Gefährdungen und zur
Sicherung der optimalen Leistung dürfen am Pro-
dukt weder Veränderungen noch An- und Umbau-
ten vorgenommen werden, die durch den
Hersteller nicht ausdrücklich genehmigt worden
sind.
• Demontage
Die Demontage erfolgt in umgekehrter Reihenfolge
der Montageanleitung 13- 1.
• Entsorgung
Es sind die entsprechenden Ländervorschriften zu
beachten.
Kunststoffteile entsprechend sortieren:
PS
PS
PA6
• Typenschild
Das Typenschild befindet sich seitlich am Motor-
kopf. Die angegebenen Anschlusswerte sind zu
beachten.
• Verpackung
Entsorgung der Verpackungsmaterialien stets
umweltgerecht und nach den geltenden örtlichen
Entsorgungsvorschriften vornehmen.
• Technische Daten
Typ:
GTA802S / GTA803S
Zugkraft Fn:
210N
Zugkraft Fmax:
700N
Anschlusswerte:
230V / 50Hz
Leistungsaufnahme:
im Standby
4W
max. Betrieb:
280W
Kurzzeitbetrieb:
2 Min.
Beleuchtung:
230V / 40W E27
Externe Beleuchtung:
max. 500W
Temperaturbereich:
- 20°C - +60°C
Nur für trockene Räume
Hersteller:
Novoferm tormatic GmbH
Oberste-Wilms-Str. 15a
D-44309 Dortmund
D
PS
PC
/
300N
/
1000N
/
4W
/
400W
