Hinweis
Ausführliche Abmessungen des Geräts bei Montage auf einer DIN-Schiene oder in
einer Schalttafel finden Sie unter
2.4.1
Montage des Geräts auf einer DIN-Schiene
Der RUGGEDCOM RST916P ist mit einem DIN-Schienenadapter ausgestattet, der auf
der Rückseite des Gehäuses vorinstalliert ist. Mit Hilfe des Adapters kann das Gerät
auf eine DIN-Schiene (35 mm oder 1.4 in) (15 mm oder 0.6 in) nach IEC/EN 60715
oder TS35 geschoben werden.
Montage des Geräts
Gehen Sie wie folgt vor, um das Gerät auf einer DIN-Schiene zu montieren:
1.
2.
RUGGEDCOM RST916P
Montagehandbuch, 04/2022, C79000-G8900-1489-02
Hängen Sie die oberen Haken des Adapters auf der DIN-Schiene ein.
Hinweis
Der Adapter besitzt an der Unterseite eine Schiebeentriegelung mit einer Nut für
einen Schlitzschraubendreher.
DIN-Schiene
1
Adapter für DIN-Schiene
2

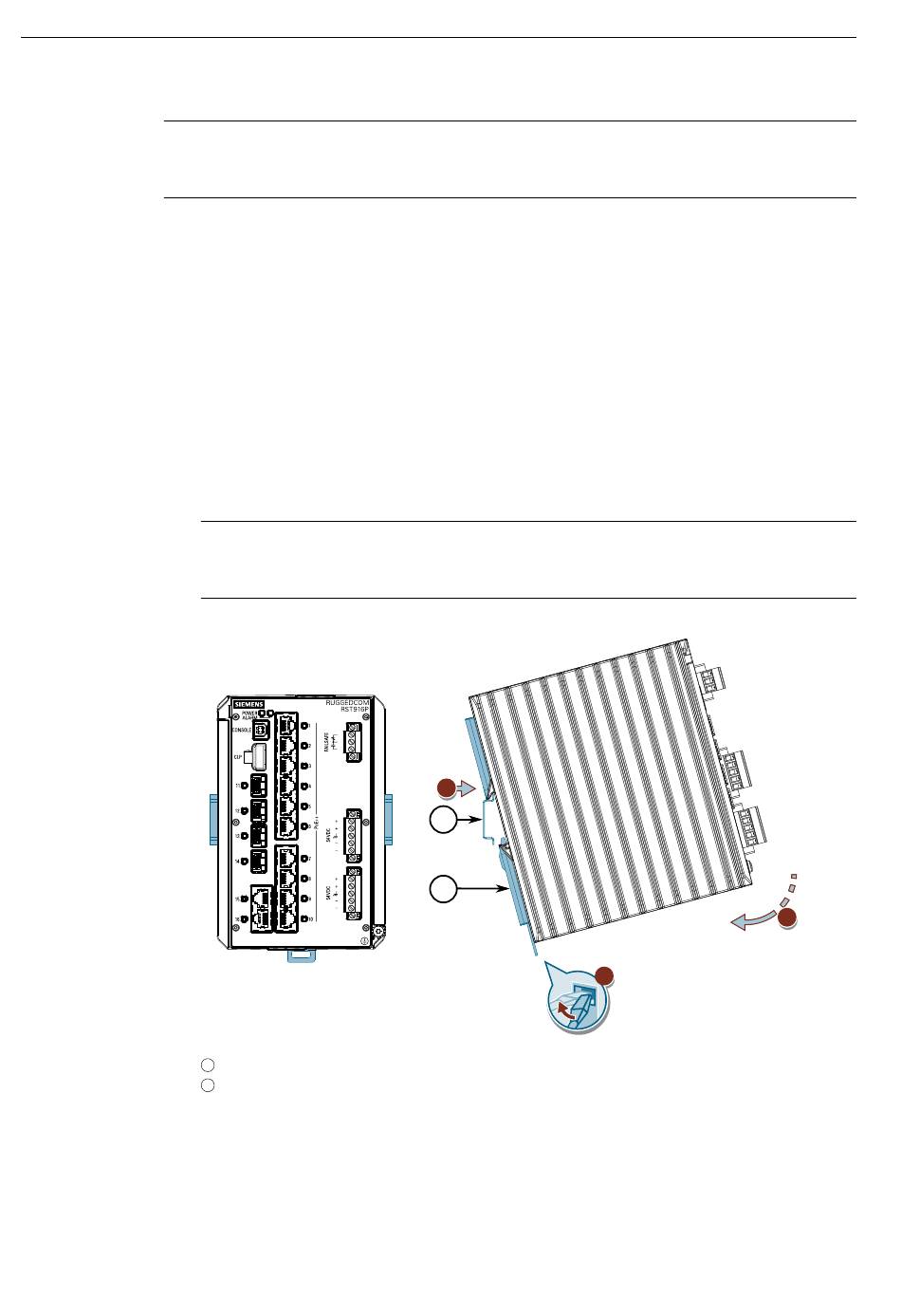

Abbildung 2.2
Montage des Geräts auf einer DIN-Schiene
Schieben Sie einen Schlitzschraubendreher in die Nut der Schiebeentriegelung
und bewegen Sie ihn nach unten.
2.4.1 Montage des Geräts auf einer DIN-Schiene
"Maßzeichnungen (Seite
1
1
2
2
Installation des Geräts
32)".
3
11
