Installieren des Geräts
2.5.2 Anschließen der Gleichspannungsversorgung (DC)
5.
6.
7.
2.5.2
Anschließen der Gleichspannungsversorgung (DC)
Gehen Sie wie folgt vor, um eine DC-Niederspannungsversorgung an das Gerät
anzuschließen:
Elektrische Gefahr – Gefahr von Sachschäden
Schließen Sie keine Wechselspannungskabel an die Reihenklemme eines 12-, 24-
oder 48-V-DC-Netzteils an. Andernfalls kann das Netzteil beschädigt werden.
Hinweis
RUGGEDCOM RX1524 funktioniert sowohl mit positiven als auch mit negativen VDC-
Netzteilen.
16
Verwenden Sie ein geflochtenes Erdungsband oder einen anderen geeigneten
Erdungsleiter, um die Erdungsklemme mit dem Masseanschluss des Chassis zu
verbinden.

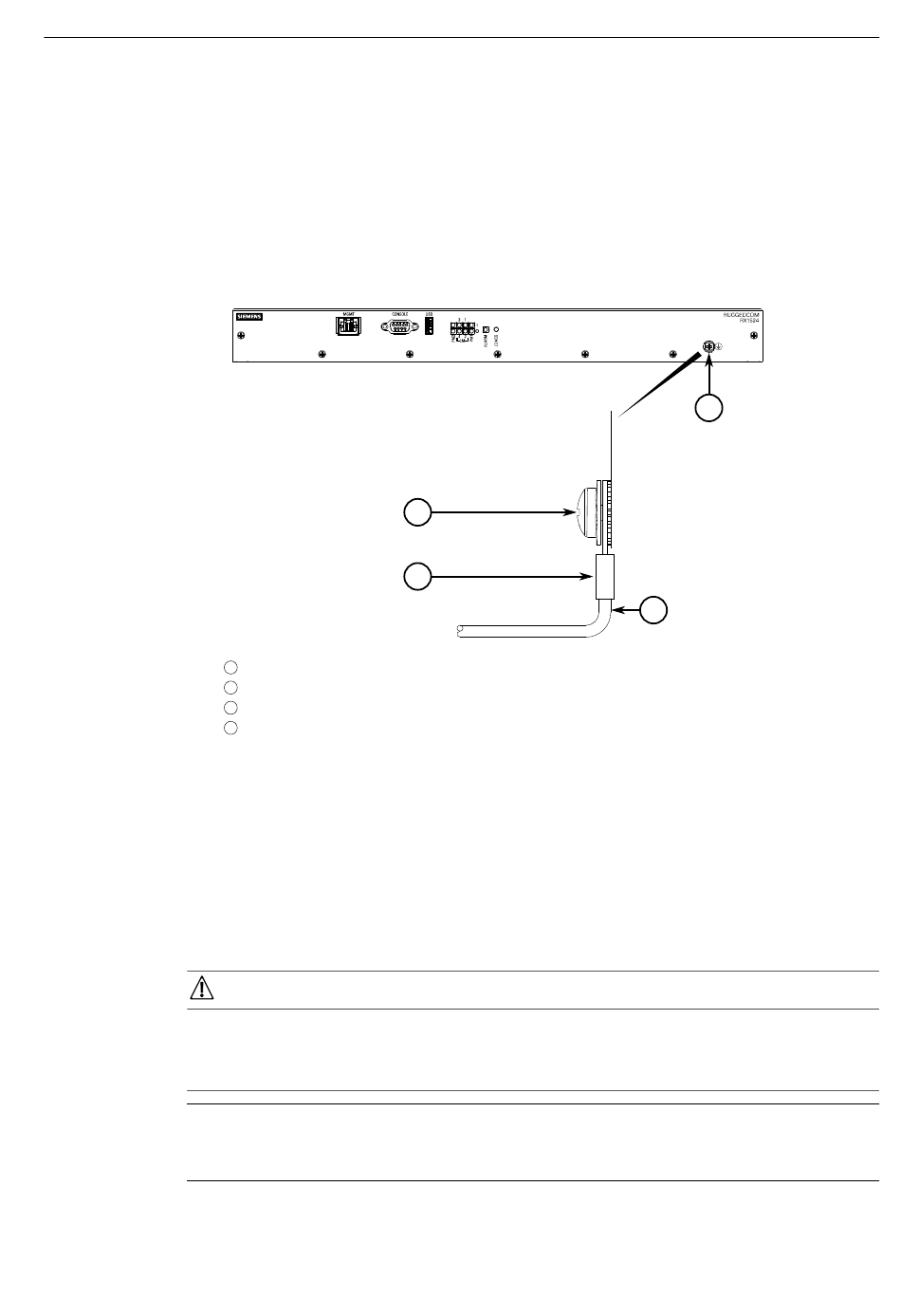

Befestigen Sie die -Erdungsklemme der Stromquelle mit einem Ringkabelschuh
Nr. 10 und einer Schraube Nr. 10-32 am -Erdungsanschluss des Geräts. Achten
Sie darauf, dass der Kabelschuh mit einem Anzugsmoment von 1,1 N m (9.5
lbf·in) angezogen wird.
Ringkabelschuh Nr. 10
1
Schraube Nr. 10-32
2
Anschluss von einer externen Stromquelle
3
-Erdungsanschluss
4
Abbildung 2.8
-Erdungsanschluss
Befestigen Sie die Sicherheitsabdeckung über der Reihenklemme.
NOTICE
1
2
4
3
RUGGEDCOM RX1524
Montagehandbuch, 04/2022, C79000-G8900-1487-04
