testo 416 Bedienungsanleitung
Digitales 16 mm flügelrad-anemometer
Vorschau ausblenden
Andere Handbücher für 416:
- Bedienungsanleitung (52 Seiten) ,
- Bedienungsanleitung (48 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für testo 416
Inhaltszusammenfassung für testo 416

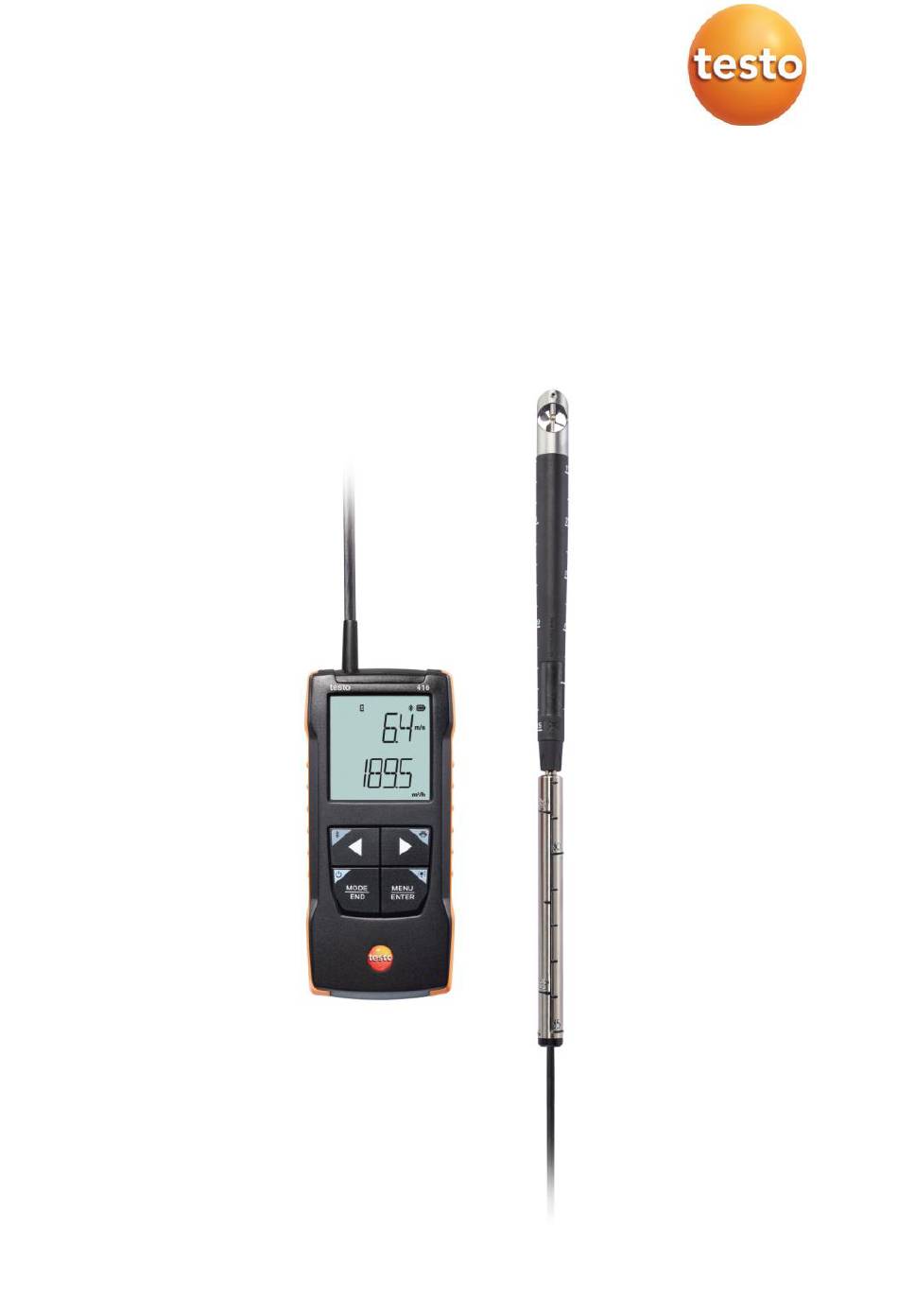

- Seite 1 416 - Digitales 16 mm Flügelrad-Anemometer 0560 0416 Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Display-Beleuchtung ein- und ausschalten ..........8 ® Bluetooth -Verbindung herstellen ............9 ® Bluetooth -Verbindung zu testo Smart App herstellen ......10 Produkt verwenden ................11 Steuerung am Messgerät ..............11 Einstellungen vornehmen ..............12 Konfigurationsmodus öffnen ..............13 Einheit einstellen .................. 13 Fläche einstellen .................. - Seite 3 Excel (CSV) Export ................29 PDF Export ..................29 Produkt instandhalten ............... 30 Batterien einlegen / wechseln .............. 30 Gerät reinigen ..................30 Technische Daten testo 416 ............. 31 Tipps und Hilfe ................... 32 Fragen und Antworten ................. 32 Zubehör und Ersatzteile ............... 33...
-
Seite 4: Zu Diesem Dokument
Führen Sie nur die Wartungs- und Instandhaltungsarbeiten an diesem Gerät durch, die in dieser Dokumentation beschrieben sind. Halten Sie sich dabei an die vorgegebenen Handlungsschritte. Verwenden Sie nur Original-Ersatzteile von Testo. Batterien und Akkus Die unsachgemäße Verwendung von Batterien und Akkus kann zu Zerstörung der Batterien und Akkus, Verletzungen durch Stromstöße, Feuer... -
Seite 5: Entsorgung
Entsorgen Sie defekte Akkus und leere Batterien entsprechend den gültigen gesetzlichen Bestimmungen. Führen Sie das Produkt nach Ende der Nutzungszeit der getrennten Sammlung für Elektro- und Elektronikgeräte zu (lokale Vorschriften beachten) oder geben Sie das Produkt an Testo zur Entsorgung zurück. WEEE-Reg.-Nr. DE 75334352... -
Seite 6: Produktspezifische Hinweise
Messgerät nur öffnen, wenn dies zu Wartungs- oder Instandhaltungszwecken ausdrücklich in der Dokumentation beschrieben ist. Bestimmungsgemäße Verwendung Das testo 416 ist ein kompaktes Messgerät zur Messung von Strömungsgeschwindigkeiten über ein fest angeschlossenes Teleskop- Flügelrad. Das Produkt wurde für folgende Aufgaben / Bereiche konzipiert: ... -
Seite 7: Produktbeschreibung
5 Produktbeschreibung Produktbeschreibung Geräteübersicht 1 Bedientasten 2 Display 3 Fühler 4 Batteriefach Symbolerklärung Bedienungsanleitung beachten ACHTUNG Beschädigung der Sensorik möglich! - Sensorik nicht berühren! - Nach dem Messen Schutzhülse aufsetzen. -
Seite 8: Erste Schritte
6 Erste Schritte Erste Schritte Batterien einlegen / wechseln Das Gerät ist ausgeschaltet. Batteriefach (Geräterückseite) per Schnappverschluss öffnen. Batterien / Akkus (3 x AA Batterie) einlegen bzw. tauschen. + - + Polung beachten! Batteriefach schließen. Bei längerem Nichtgebrauch: Batterien / Akkus entnehmen. Symbolerklärung Kinder unter 6 Jahren nicht mit Batterien spielen lassen. -
Seite 9: Produkt Kennenlernen
6 Erste Schritte Produkt kennenlernen Fühler anschließen Die benötigten Fühler sind fest angeschlossen bzw. integriert. Ein Anschluss von weiteren Fühlern ist nicht möglich. Gerät ein- und ausschalten Einschalten Ein/Aus-Taste lang drücken (2 sec). Die Messansicht wird geöffnet: Der aktuelle Messwert wird angezeigt bzw. ----- leuchtet, wenn kein Messwert verfügbar ist. -
Seite 10: Bluetooth -Verbindung Herstellen
6 Erste Schritte ® Bluetooth -Verbindung herstellen ® Das Gerät lässt sich per Bluetooth -Verbindung mit der testo Smart App verbinden Das Messgerät ist eingeschaltet. Zum erstmaligen Aktivieren der ® Bluetooth -Verbindung lange (ca. 2 ◄ sec) die Taste drücken. -
Seite 11: Bluetooth -Verbindung Zu Testo Smart App Herstellen
Ggf. zu verbindendes Gerät nochmals aus- und wieder einschalten, um das Verbindungsmodul neu zu starten. Wenn die testo Smart App mit dem Messgerät verbunden ist, wird auf dem Messgerät im Display das Symbol angezeigt. Das Messgerät synchronisiert automatisch seine Datums- und Zeiteinstellungen mit der testo Smart App. -
Seite 12: Produkt Verwenden
7 Produkt verwenden Produkt verwenden Steuerung am Messgerät Das Gerät ist eingeschaltet. Die testo Smart App ist auf dem Smartphone installiert und per ® Bluetooth mit dem Gerät verbunden. Einstellungen und Steuerung erfolgt entweder am Gerät oder per App. -
Seite 13: Einstellungen Vornehmen
7 Produkt verwenden Ausgewählte Einheit Parameter 2 ► Taste Drucken Taste Beleuchtung MENU/ENTER Einstellungen vornehmen Funktionen anwählen, öffnen und einstellen Zum Anwählen der Funktionen die entsprechende Taste drücken Zweitbelegung (Langdruck) Alle Tasten mit grauer Ecke haben eine Zweitbelegung, die durch längeren Tastendruck (2 sec) ausgewählt werden kann. -
Seite 14: Konfigurationsmodus Öffnen
7 Produkt verwenden Funktion Einstellmöglichkeiten / Bemerkungen MENU/ENTER Konfigurationsmodus öffnen Zeitliche Messung starten / punktuelle Messwerte aufzeichnen (Bedienung auch direkt am Messgerät möglich, wenn dieses mit der App verbunden ist) Im Konfigurationsmodus: Eingabe bestätigen Drucken (Langdruck) Messwerte über externen Drucker ausgeben Pfeil rechts Im Konfigurationsmodus:... -
Seite 15: Fläche Einstellen
Option wählen und mit MENU/ENTER bestätigen: NO: Kein Reset durchführen. YES: Reset durchführen. Dabei werden alle verborgenen Menüs wieder angezeigt, die über die testo Smart App ausgeblendet wurden. Das Gerät wechselt zurück zur Messansicht. Reset des Messgerätes durchführen Der Konfigurationsmodus ist geöffnet, „RESET“... -
Seite 16: Messungen Durchführen
7 Produkt verwenden Messungen durchführen Das Gerät ist eingeschaltet und befindet sich in der Messansicht. Fühler positionieren. Sondenkopf so in der Strömung positionieren, dass die am Sondenkopf ersichtliche Punktmarkierung angeströmt wird. Der richtige Messwert wird durch leichtes Hin- und Herdrehen, bis der Maximalwert angezeigt wird, ermittelt. -
Seite 17: Punktuelle Mittelwertbildung Durchführen
7 Produkt verwenden Punktuelle Mittelwertbildung durchführen MODE/END drücken. blinkt. Die Anzahl der aufgenommenen Messwerte wird in der oberen Zeile angezeigt, der aktuelle Messwert wird in der unteren Zeile angezeigt. Messwerte (in gewünschter Anzahl) aufnehmen: MENU/ENTER (mehrmals) drücken. Messung beenden und Mittelwert berechnen: MODE/END drücken. -
Seite 18: Daten Drucken
/IRDA-Drucker (Art.-Nr. 0554 0621) ist über Bluetooth verbunden und eingeschaltet. Die Intialisierungsphase kann beim erstmaligen Verbindungsaufbau ® zwischen dem testo Messgerät und dem testo Bluetooth /IRDA- Drucker bis zu 30 Sekunden dauern. ► lang drücken, um die Daten an den Drucker zu übertragen. -
Seite 19: Steuerung Über Testo Smart App
8 Steuerung über testo Smart App Steuerung über testo Smart App Wenn das Messgerät mit der testo Smart App verbunden ist, erfolgt die Bedienung primär über die App. Das Messgerät bleibt in der Messansicht und Einstellungsmenüs können am Messgerät nicht geöffnet werden. - Seite 20 8 Steuerung über testo Smart App Weitere Symbole auf der Bedienoberfläche der App (ohne Nummerierung) eine Ebene zurück Ansicht verlassen Messdaten / Bericht teilen Suchen Favorit Löschen weitere Informationen Bericht anzeigen Mehrfachselektion Hauptmenü erreicht man über das Symbol oben links. Um das Hauptmenü...
-
Seite 21: App Optionen
Geräteinformation wählen. Die Versionsnummer der App und die ID werden angezeigt. Tutorial anzeigen Das Tutorial zeigt Ihnen erste Schritte in der Bedienung der testo Smart App. anklicken. Hilfe & Informationen wählen. Das Tutorial wird angezeigt. Durch wischen können Sie im Tutorial die jeweils nächste Seite anzeigen lassen. -
Seite 22: Applikationsmenüs
8 Steuerung über testo Smart App Applikationsmenüs Applikationsmenü auswählen anklicken. Eine Auswahl an Menüs für verschiedene Applikationen wird angezeigt. Gewünschte Applikation auswählen. Ihre gewählte Applikation wird angezeigt. Favoriten festlegen anklicken. Eine Auswahl an Menüs für verschiedene Applikationen wird angezeigt. -
Seite 23: Messgeräteeinstellungen Vornehmen
8 Steuerung über testo Smart App Messgeräteeinstellungen vornehmen Das Messgerät ist mit der testo Smart App verbunden. anklicken. Das Hauptmenü wird geöffnet. Sensoren anklicken. Das Menü Sensoren wird geöffnet. Gewünschtes Messgerät anklicken. Informationen zu Model, Artikelnummer, Seriennummer und Firmware-Version werden angezeigt. - Seite 24 8 Steuerung über testo Smart App Auf den blauen Text unter einer Einstellungsüberschrift klicken, um Einstellungen zu aktivieren bzw. deaktivieren oder in ein Eingabefenster zu kommen um einen konkreten Wert einzugeben oder eine Einheit auszuwählen. Details zu den Einstellmöglichkeiten siehe folgende Unterkapitel.
-
Seite 25: Messgerätemenü Konfigurieren
8 Steuerung über testo Smart App Messgerätemenü konfigurieren Über die testo Smart App kann eingestellt werden, welche Einstellungsmenüs direkt auf dem Messgerät verfügbar bzw. ausgeblendet sein sollen. Reiter Einstellungen im Menü Sensoren ist geöffnet. Customization instrument menu aktivieren und auf den blauen Text... -
Seite 26: Auto-Off Einstellen
8 Steuerung über testo Smart App Kontrollkästchen für die Messgerätemenüs deaktivieren, die nicht mehr direkt auf dem Messgerät angezeigt werden sollen. Die zu den deaktivierten Einträgen gehörenden Menüs werden nach der nächsten Synchronisierung nicht mehr im Messgerätemenü angezeigt. -
Seite 27: Korrekturfaktor Einstellen
Der Korrekturfaktor gibt den Anteil der freien Fläche an der Querschnittsfläche an. Beispiel: Sind 20% der Fläche verdeckt muss der Korrekturfaktor 0.8 eingestellt werden (80% freie Fläche). Der Korrekturfaktor kann nur über die testo Smart App eingestellt werden und nicht direkt am Messgerät. Reiter Einstellungen ist geöffnet. -
Seite 28: Darstellung Der Messwerte
8 Steuerung über testo Smart App Die Änderungen an das Messgerät übertragen und die Synchronisierung mit der App auf dem Messgerät mit „SYNC DONE“ bestätigt. Darstellung der Messwerte Die vorhandenen Messwerte können in verschiedenen Ansichten dargestellt werden. Live-Ansicht: Die von den Messsonden übertragenen Messwerte können in einer Live-... -
Seite 29: Messwerte Exportieren
8 Steuerung über testo Smart App Messwerte exportieren Export (Export) Bericht (Report) Löschen (Delete) anklicken. Speicher auswählen. Messung auswählen anklicken. -
Seite 30: Excel (Csv) Export
Messwerten (Create PDF with all readings) aufgrund der sich ergebenden Dateigröße und Seitenanzahl nur bis 30 Seiten möglich ist. In der Software testo DataControl können die PDF Berichte hingegen für alle Messungen ohne Einschränkungen erstellt werden. Bericht mit allen Informationen wird erstellt. -
Seite 31: Produkt Instandhalten
9 Produkt instandhalten Produkt instandhalten Batterien einlegen / wechseln Das Gerät ist ausgeschaltet. Batteriefach (Geräterückseite) per Schnappverschluss öffnen. Batterien / Akkus (3 x AA Batterie) einlegen bzw. tauschen. + - + Polung beachten! Batteriefach schließen. Bei längerem Nichtgebrauch: Batterien / Akkus entnehmen. Gerät reinigen Reinigen Sie das Gehäuse des Geräts bei Verschmutzung mit einem feuchten Tuch. -
Seite 32: Technische Daten Testo 416
Technische Daten testo 416 Abgleichbedingungen für Strömungssonden: Abgeglichen im Freistrahl Ø 350 mm, Bezugsdruck 1013 hPa, bezogen auf testo Referenz Laser Doppler Anemometer (LDA). Bei kleinen Strömungsgeschwindigkeiten können bei Feuchte- und Temperaturmessung höhere Messunsicherheiten auftreten. Das Einschalten der Sonde sollte außerhalb eines Kanals unter folgenden Bedingungen durchgeführt werden:... -
Seite 33: Tipps Und Hilfe
® ® Bluetooth Anzeige: BT Fail Bluetooth -Verbindung Verbindungen konnte nicht hergestellt überprüfen. werden Messgerät neu starten, testo Smart App neu starten. ® Bluetooth Anzeige: Print Fail Ausdruck konnte nicht Verbindungen erfolgreich durchgeführt überprüfen. werden Drucker aus- und wieder einschalten. -
Seite 34: Zubehör Und Ersatzteile
3 s gesperrt. überprüfen Sie die ® Bluetooth -Verbindung. Falls wir Ihre Frage nicht beantworten konnten: Wenden Sie sich bitte an Ihren Händler oder den Testo-Kundendienst. Kontaktdaten siehe Rückseite dieses Dokuments oder Internetseite www.testo.com/service-contact. Zubehör und Ersatzteile Beschreibung Artikel-Nr. ®... - Seite 35 Testo SE & Co. KGaA Celsiusstr. 2 79822 Titisee-Neustadt Germany Tel.: +49 7653 681-0 E-Mail: info@testo.de www.testo.de 0970 9416 de 01 - 10.2022...
