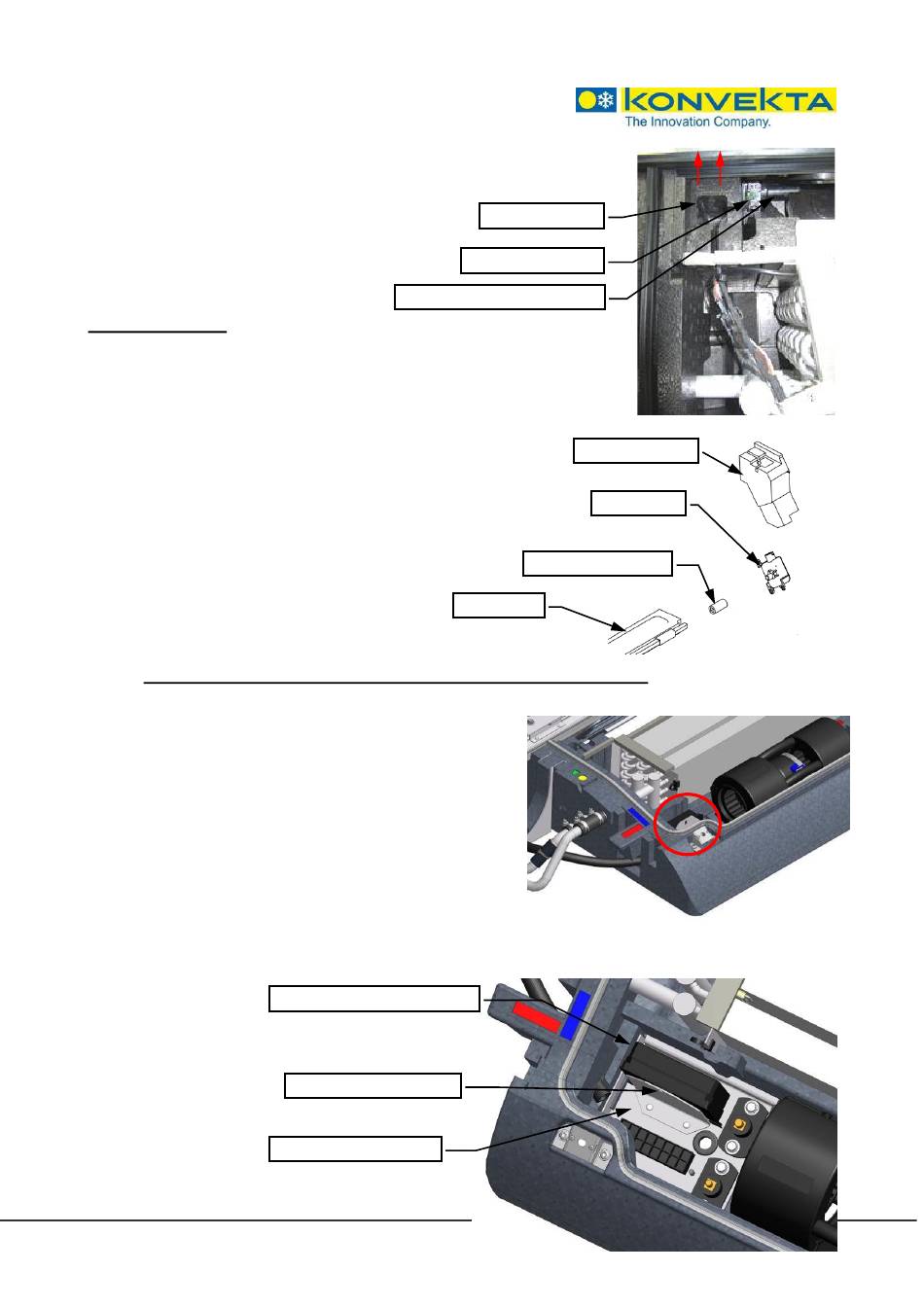

Das Serviceelement kann nach oben herausgenommen werden, um
an den Klappenstellmotor zu gelangen.
Der Klappenstellmotor ist über einen Aufsatz mit der Frischluftklappe
verbunden.
Dadurch kann er einfach seitlich herausgezogen
und entnommen werden.
Montagehinweis:
Die Welle des Klappenstellmotors und die Aufnahme der Klappe
sind Formteile die nur in einer bestimmten Stellung ineinander
passen. Daher ist es bei der Montage notwendig die Klappe auf
die Welle des Klappenstellmotors auszurichten. Die Klappe kann
dazu sehr einfach bewegt werden.
Der Zusammenbau erfolgt in umgekehrter Reihenfolge.
5.3. Ein und Ausbau des Steuerungsknoten Wabco ATC-CAN
Der Wabco Steuerungsknoten befindet sich im Ver-
dampferteil Fahrtrichtung rechts und ist an der Elekt-
romontageplatte mit einer Befestigungsschraube be-
festigt.
Befestigungsschraube lösen, Wabco Steuerungskno-
ten nach oben herausziehen und Steckerverbindun-
gen lösen.
Der Steuerungsknoten kann ausgetauscht werden und
in umgekehrter Reihenfolge wieder zusammengebaut
werden.
WAKL5N0801A
Aufsatz Klappenstellmotor
Wabco Steuerungsknoten
Befestigungsschraube
Elektromontageplatte
Stand: 03.02.2022
Serviceelement
Klappenstellmotor
Serviceelement
Stellmotor
Aufsatz Stellmotor
Luftklappe
Seite: 17/18
