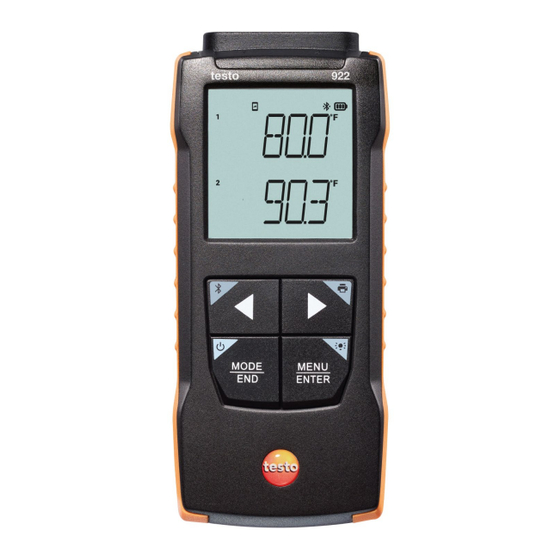

testo 922 Bedienungsanleitung
Differenz-temperaturmessgeraet fuer te typ k
Vorschau ausblenden
Andere Handbücher für 922:
- Bedienungsanleitung (60 Seiten) ,
- Bedienungsanleitung (41 Seiten) ,
- Bedienungsanleitung (60 Seiten)
Inhaltsverzeichnis
Verwandte Anleitungen für testo 922
Inhaltszusammenfassung für testo 922

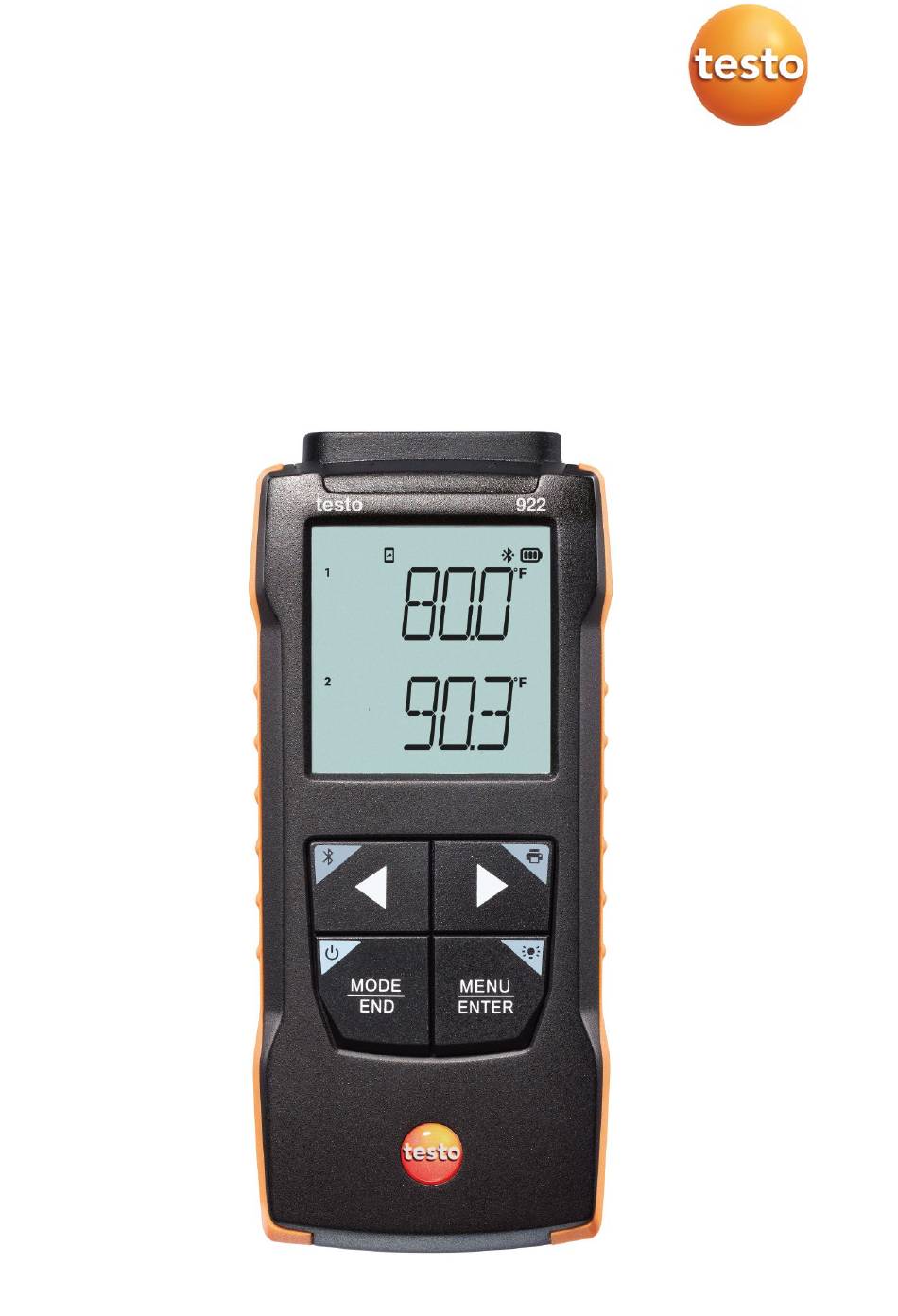

- Seite 1 KOMETEC Karl Oelkers e.K. Mess- und Prüfgeräte · Shop Mozartstr. 10 · D-88097 Eriskirch T: 07541 / 955-1313 · F: 07541 / 955-1131 info@kometec.de · www.kometec.de testo 922 – Differenz-Temperaturmessgerät für TE Typ K 0560 0922 Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
6.2.2 Display-Beleuchtung ein- und ausschalten ..........8 6.2.3 Bluetooth -Verbindung herstellen ............9 ® Bluetooth -Verbindung zu testo Smart App herstellen ......10 ® 6.3.1 Produkt verwenden ................11 Steuerung am Messgerät ..............11 Einstellungen vornehmen ..............12 7.1.1 Konfigurationsmodus öffnen ..............13 7.1.2... - Seite 3 Firmware-Update durchführen ............. 31 Produkt instandhalten ............... 32 Batterien einlegen / wechseln .............. 32 Gerät reinigen ..................32 Technische Daten testo 922 ............. 33 Tipps und Hilfe ................... 34 Fragen und Antworten ................. 34 11.1 Zubehör und Ersatzteile ............... 35...
-
Seite 4: Zu Diesem Dokument
Führen Sie nur die Wartungs- und Instandhaltungsarbeiten an diesem Gerät • durch, die in dieser Dokumentation beschrieben sind. Halten Sie sich dabei an die vorgegebenen Handlungsschritte. Verwenden Sie nur Original-Ersatzteile von Testo. • Batterien und Akkus Die unsachgemäße Verwendung von Batterien und Akkus kann zu •... -
Seite 5: Entsorgung
Entsorgen Sie defekte Akkus und leere Batterien entsprechend den gültigen • gesetzlichen Bestimmungen. Führen Sie das Produkt nach Ende der Nutzungszeit der getrennten • Sammlung für Elektro- und Elektronikgeräte zu (lokale Vorschriften beachten) oder geben Sie das Produkt an Testo zur Entsorgung zurück. • WEEE-Reg.-Nr. DE 75334352... -
Seite 6: Produktspezifische Hinweise
• Instandhaltungszwecken ausdrücklich in der Dokumentation beschrieben ist. 4 Bestimmungsgemäße Verwendung Das testo 922 ist ein kompaktes 2-Kanal-Messgerät zur Messung von Temperaturen. Es ist nur für den Einsatz in Innenräumen bestimmt. Das Produkt wurde für folgende Aufgaben / Bereiche konzipiert: HVAC-Bereich •... -
Seite 7: Produktbeschreibung
5 Produktbeschreibung 5 Produktbeschreibung Geräteübersicht 1 Bedientasten 2 Display 3 Fühlerbuchsen 4 Lautsprecher für Alarmton 5 Batteriefach Symbolerklärung Bedienungsanleitung beachten... -
Seite 8: Erste Schritte
6 Erste Schritte 6 Erste Schritte Batterien einlegen / wechseln WARNUNG Schwerwiegende Verletzungsgefahr des Anwenders und/oder Zerstörung des Gerätes. Es besteht Explosionsgefahr, wenn die Batterien durch einen falschen Typ ersetzt werden. - Nur nicht wiederaufladbare Alkaline-Batterien benutzen. Das Gerät ist ausgeschaltet. ... -
Seite 9: Produkt Kennenlernen
6 Erste Schritte Produkt kennenlernen Fühler anschließen 6.2.1 Über die Fühlerbuchse(n) an der Kopfseite des Geräts können steckbare Messfühler angeschlossen werden. Anschlussstecker des Fühlers in die Fühlerbuchse des Messgeräts stecken. Gerät ein- und ausschalten 6.2.2 Einschalten Ein/Aus-Taste drücken (0,5 sec). ... -
Seite 10: Bluetooth ® -Verbindung Herstellen
6 Erste Schritte Bluetooth -Verbindung herstellen ® Das Gerät lässt sich per Bluetooth -Verbindung mit der testo Smart ® App verbinden Das Messgerät ist eingeschaltet. Zum erstmaligen Aktivieren der Bluetooth ® -Verbindung lange (ca. 2 ◄ sec) die Taste drücken. -
Seite 11: Bluetooth ® -Verbindung Zu Testo Smart App Herstellen
Gerät verbunden ist. Ggf. zu verbindendes Gerät nochmals aus- und wieder einschalten, um das Verbindungsmodul neu zu starten. Wenn die testo Smart App mit dem Messgerät verbunden ist, wird auf dem Messgerät im Display das Symbol angezeigt. -
Seite 12: Produkt Verwenden
7 Produkt verwenden 7 Produkt verwenden Steuerung am Messgerät Das Gerät ist eingeschaltet. Die testo Smart App ist auf dem Smartphone installiert und per Bluetooth ® mit dem Gerät verbunden. Einstellungen und Steuerung erfolgt entweder am Gerät oder per App. -
Seite 13: Einstellungen Vornehmen
7 Produkt verwenden Einstellungen vornehmen 7.1.1 Funktionen anwählen, öffnen und einstellen Zum Anwählen der Funktionen die entsprechende Taste drücken Zweitbelegung (Langdruck) Alle Tasten mit grauer Ecke haben eine Zweitbelegung, die durch längeren Tastendruck (2 sec) ausgewählt werden kann. Einstellbare Funktionen Auf korrekte Einstellungen achten: Alle Einstellungen werden sofort übernommen, es gibt keine Abbrechen-Funktion. -
Seite 14: Konfigurationsmodus Öffnen
7 Produkt verwenden Funktion Einstellmöglichkeiten / Bemerkungen MENU/ENTER Konfigurationsmodus öffnen Zeitliche Messung starten / punktuelle Messwerte aufzeichnen (Bedienung auch direkt am Messgerät möglich, wenn dieses mit der App verbunden ist) Im Konfigurationsmodus: Eingabe bestätigen Drucken (Langdruck) Messwerte über externen Drucker ausgeben Pfeil rechts Zweiten Messparameter (untere Zeile) -
Seite 15: Alarmgrenzen Einstellen
◄ ► die gewünschte Option wählen und mit MENU/ENTER bestätigen: NO: Kein Reset durchführen. YES: Reset durchführen. Dabei werden alle verborgenen Menüs wieder angezeigt, die über die testo Smart App ausgeblendet wurden. Das Gerät wechselt zurück zur Messansicht. -
Seite 16: Reset Des Messgerätes Durchführen
7 Produkt verwenden Reset des Messgerätes durchführen 7.1.7 Der Konfigurationsmodus ist geöffnet, „RESET“ wird angezeigt. ◄ ► die gewünschte Option wählen und mit MENU/ENTER bestätigen: NO: Kein Reset durchführen. YES: Reset durchführen. Dabei wird das Gerät auf die Werkseinstellungen zurückgesetzt. ... -
Seite 17: Maximal- / Minimalwerte Zurücksetzen
7 Produkt verwenden Max: Maximalwert Min: Minimalwert Aktueller Messwert Maximal- / Minimalwerte zurücksetzen 7.2.3 Die Maximal- / Minimalwerte aller Kanäle können auf den aktuellen Messwert zurückgesetzt werden. ◄ mehrmals drücken, bis Max oder Min angezeigt wird. ◄ gedrückt halten (ca. 2 s). Alle Maximal- bzw. -
Seite 18: Zeitliche Mittelwertbildung Durchführen
7 Produkt verwenden Zeitliche Mittelwertbildung durchführen 7.2.5 MODE/END Zweimal drücken. blinkt. Die verstrichene Messzeit (mm:ss) wird in der oberen Zeile angezeigt, der aktuelle Messwert wird in der unteren Zeile angezeigt. Messung starten: MENU/ENTER drücken. Messung unterbrechen / weiterführen: Jeweils MENU/ENTER drücken. -
Seite 19: Daten Drucken
® /IRDA-Drucker (Art.-Nr. 0554 0621) ist über Bluetooth verbunden und eingeschaltet. Die Intialisierungsphase kann beim erstmaligen Verbindungsaufbau zwischen dem testo Messgerät und dem testo Bluetooth /IRDA- ® Drucker bis zu 30 Sekunden dauern. ► lang drücken, um die Daten an den Drucker zu übertragen. -
Seite 20: Steuerung Über Testo Smart App
8 Steuerung über testo Smart App 8 Steuerung über testo Smart App Wenn das Messgerät mit der testo Smart App verbunden ist, erfolgt die Bedienung primär über die App. Das Messgerät bleibt in der Messansicht und Einstellungsmenüs können am Messgerät nicht geöffnet werden. - Seite 21 8 Steuerung über testo Smart App Weitere Symbole auf der Bedienoberfläche der App (ohne Nummerierung) eine Ebene zurück Ansicht verlassen Messdaten / Bericht teilen Suchen Favorit Löschen weitere Informationen Bericht anzeigen Mehrfachselektion Hauptmenü erreicht man über das Symbol oben links. Um das Hauptmenü...
-
Seite 22: App Optionen
Geräteinformation wählen. Die Versionsnummer der App und die ID werden angezeigt. Tutorial anzeigen 8.2.3 Das Tutorial zeigt Ihnen erste Schritte in der Bedienung der testo Smart App. anklicken. Hilfe & Informationen wählen. Das Tutorial wird angezeigt. Durch wischen können Sie im Tutorial die jeweils nächste Seite anzeigen lassen. -
Seite 23: Applikationsmenüs
8 Steuerung über testo Smart App Applikationsmenüs Applikationsmenü auswählen 8.3.1 anklicken. Eine Auswahl an Menüs für verschiedene Applikationen wird angezeigt. Gewünschte Applikation auswählen. Ihre gewählte Applikation wird angezeigt. Favoriten festlegen 8.3.2 anklicken. Eine Auswahl an Menüs für verschiedene Applikationen wird ... -
Seite 24: Messgeräteeinstellungen Vornehmen
8 Steuerung über testo Smart App Messgeräteeinstellungen vornehmen Das Messgerät ist mit der testo Smart App verbunden. anklicken. Das Hauptmenü wird geöffnet. Sensoren anklicken. Das Menü Sensoren wird geöffnet. Gewünschtes Messgerät anklicken. Informationen zu Model, Artikelnummer, Seriennummer und ... - Seite 25 8 Steuerung über testo Smart App Auf den blauen Text unter einer Einstellungsüberschrift klicken, um Einstellungen zu aktivieren bzw. deaktivieren oder in ein Eingabefenster zu kommen um einen konkreten Wert einzugeben oder eine Einheit auszuwählen. Details zu den Einstellmöglichkeiten siehe folgende Unterkapitel.
-
Seite 26: Messgerätemenü Konfigurieren
8 Steuerung über testo Smart App Messgerätemenü konfigurieren 8.4.1 Über die testo Smart App kann eingestellt werden, welche Einstellungsmenüs direkt auf dem Messgerät verfügbar bzw. ausgeblendet sein sollen. Reiter Einstellungen im Menü Sensoren ist geöffnet. Customization instrument menu aktivieren und auf den blauen Text... -
Seite 27: Auto-Off Einstellen
8 Steuerung über testo Smart App Kontrollkästchen für die Messgerätemenüs deaktivieren, die nicht mehr direkt auf dem Messgerät angezeigt werden sollen. Die zu den deaktivierten Einträgen gehörenden Menüs werden nach der nächsten Synchronisierung nicht mehr im Messgerätemenü angezeigt. Über den Menü-Reset „M.RES“... -
Seite 28: Alarme Konfigurieren
8 Steuerung über testo Smart App Durchschnitt der gemessenen Werte anklicken. Fenster für Durchschnitt der gemessenen Werte wird geöffnet. Wert zwischen 2 bis 20 Messwerten eingeben. Änderungen an den Messgeräteeinstellungen in der App werden direkt an das Messgerät übertragen. Die Synchronisierung mit der App wird auf dem Messgerät mit „SYNC DONE“... -
Seite 29: Darstellung Der Messwerte
8 Steuerung über testo Smart App Oberflächenzuschlag mit dem Schieber aktivieren. Wert für den Oberflächenzuschlag eingeben und mit bestätigen. Die Änderungen an das Messgerät übertragen und die Synchronisierung mit der App auf dem Messgerät mit „SYNC DONE“ bestätigt. Darstellung der Messwerte Die vorhandenen Messwerte können in verschiedenen Ansichten... -
Seite 30: Messwerte Exportieren
8 Steuerung über testo Smart App Messwerte exportieren Export (Export) Bericht (Report) Löschen (Delete) anklicken. Speicher auswählen. Messung auswählen anklicken. -
Seite 31: Excel (Csv) Export
Messwerten (Create PDF with all readings) aufgrund der sich ergebenden Dateigröße und Seitenanzahl nur bis 30 Seiten möglich ist. In der Software testo DataControl können die PDF Berichte hingegen für alle Messungen ohne Einschränkungen erstellt werden. Bericht mit allen Informationen wird erstellt. -
Seite 32: Firmware-Update Durchführen
Update für verbundene Geräte aktivieren stets aktiviert ist. Wenn eine neue Firmware für Ihr Messgerät verfügbar ist, erscheint nach dem Verbinden des Gerätes mit der testo Smart App eine Update- Benachrichtigung im Screen. Klicken Sie auf Update starten, um das Update durchzuführen. -
Seite 33: Produkt Instandhalten
9 Produkt instandhalten Nach dem Update startet das Messgerät neu. Die Firmware kann im Gerätemenü oder über die App geprüft werden. Ein Neustart der testo Smart App wird nach Durchführung des Geräte- Updates empfohlen. 9 Produkt instandhalten Batterien einlegen / wechseln... -
Seite 34: Technische Daten Testo 922
10 Technische Daten testo 922 10 Technische Daten testo 922 Eigenschaft Wert Messgrößen °C, °F Genauigkeit ±(0,5 °C + 0,3 % des Messwerts) Auflösung 0,1 °C (-50 … +499,9 °C) 1 °C (andere Bereiche) Messbereich -50 … +1000 °C Betriebstemperatur -20 …... -
Seite 35: Tipps Und Hilfe
Händler oder den Testo- Kundendienst. Anzeige: OTA Fail Der Updateprozess „over Starten Sie das Messgerät the air“ des Messgeräts und die testo Smart App neu konnte nicht erfolgreich und überprüfen Sie die abgeschlossen werden. Bluetooth-Verbindung. Anzeige: APP Lost Verbindung zur testo Starten Sie das Messgerät... -
Seite 36: Zubehör Und Ersatzteile
11 Tipps und Hilfe Falls wir Ihre Frage nicht beantworten konnten: Wenden Sie sich bitte an Ihren Händler oder den Testo-Kundendienst. Kontaktdaten siehe Rückseite dieses Dokuments oder Internetseite www.testo.com/service-contact. 11.2 Zubehör und Ersatzteile Beschreibung Artikel-Nr. Temperaturfühler TE Typ K Ein vollständige Liste aller kompatibler Temperaturfühler finden Sie in den... - Seite 37 Testo SE & Co. KGaA Celsiusstr. 2 79822 Titisee-Neustadt Germany Tel.: +49 7653 681-0 E-Mail: info@testo.de www.testo.de 0970 9922 de 01 - 12.2022...
