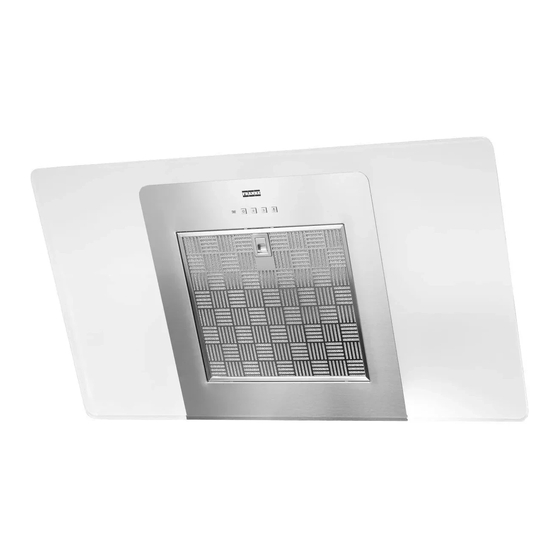

Franke FLE 605 XS Bedienungsanleitung Und Installation
  1. Anleitungen
  2. Marken
  3. Franke Anleitungen
  4. Dunstabzugshauben
  5. FLE 605 XS
  6. Bedienungsanleitung und installation
Franke FLE 605 XS Bedienungsanleitung Und Installation

Franke FLE 605 XS Bedienungsanleitung Und Installation

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
Istruzioni per l'uso e l'installazione
IT
Cappa
Instructions for use and installation
GB
Cooker Hood
Mode d'emploi et installation
FR
Hotte de Cuisine
Bedienungsanleitung und Installation
DE
Dunstabzugshaube
Kullanım ve montaj talimatları
TR
Davlumbaz
FLE 605 XS
FLE 905 XS

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Franke FLE 605 XS

Inhaltszusammenfassung für Franke FLE 605 XS

  • Seite 1 Istruzioni per l’uso e l’installazione Cappa Instructions for use and installation Cooker Hood Mode d’emploi et installation Hotte de Cuisine Bedienungsanleitung und Installation Dunstabzugshaube Kullanım ve montaj talimatları Davlumbaz FLE 605 XS FLE 905 XS...

  • Seite 2: Inhaltsverzeichnis

    INDICE CONSIGLI E SUGGERIMENTI.............................. 3 CARATTERISTICHE................................6 INSTALLAZIONE ................................... 7 USO......................................9 MANUTENZIONE ................................10 INDEX RECOMMENDATIONS AND SUGGESTIONS ........................12 CHARACTERISTICS ................................15 INSTALLATION..................................16 USE ...................................... 18 MAINTENANCE ................................... 19 SOMMAIRE CONSEILS ET SUGGESTIONS............................21 CARACTERISTIQUES................................. 24 INSTALLATION..................................25 UTILISATION ..................................

  • Seite 3: Consigli E Suggerimenti

    CONSIGLI E SUGGERIMENTI Le Istruzioni per l’uso si riferiscono ai diversi modelli di questo apparecchio. Pertanto, si potrebbero trovare descrizioni di singole caratteristiche che non appartengono al proprio apparecchio specifico. INSTALLAZIONE • Il fabbricante non potrà ritenersi responsabile per eventuali danni risultanti da un’installazione o utilizzazione impropria.
  • Seite 4 • Se le istruzioni di installazione del piano cottura a gas specificano una distanza maggiore di quella sopra indicata, è necessario tenerne conto. Devono essere rispettate tutte le normative riguardanti lo scarico dell'aria. • Usare solo viti e minuteria di tipo idoneo per la cappa. Avvertenza: la mancata installazione delle viti o dei dispositivi di fissaggio in conformità...
  • Seite 5 • “ ATTENZIONE: le parti accessibili possono diventare molto calde durante l’uso degli apparecchi di cottura ”. MANUTENZIONE • Spegnere o scollegare l’apparecchio dalla rete di alimentazione prima di qualunque operazione di pulizia o manutenzione. • Pulire e/o sostituire i filtri dopo il periodo di tempo specificato (pericolo di incendio).

  • Seite 6: Caratteristiche

    CARATTERISTICHE Ingombro Componenti Rif. Q.tà Componenti di Prodotto Corpo Cappa completo di: Comandi, Luce, Gruppo Ventilatore, Filtri Griglia direzionata Uscita Aria Coperchio filtrante Rif. Q.tà Componenti di Installazione Tasselli Tasselli SB 12/10 Viti 4,2 x 44,4 Viti 2,9 x 6,5 Viti 2,9 x 9,5 Q.tà...
  • Seite 7 INSTALLAZIONE Foratura Parete e Fissaggio Staffe 1÷2 7.2.1 164 164 Tracciare sulla Parete: • una linea Verticale fino al soffitto o al limite superiore, al centro della zona prevista per il montaggio della Cappa; • una linea Orizzontale a 788 mm min. sopra il Piano di Cottura. •...

  • Seite 8: Connessione Elettrica

    Montaggio Corpo Cappa • Regolare le due viti Vr, delle staffe 11a, ad inizio corsa. • Agganciare il corpo cappa alle 2 staffe 11a. • Aprire la griglia agendo sulle apposite manopole. • Dall’interno del corpo cappa agire sulle Viti Vr per livellare il Corpo Cappa.

  • Seite 9: Quadro Comandi

    Quadro comandi TASTO FUNZIONI T1 Velocità Acceso Accende il Motore alla Prima velocità. Spegne il Motore. T2 Velocità Acceso Accende il Motore alla Seconda velocità. T3 Velocità Fisso Premuto brevemente Accende il Motore alla Terza velocità. Luce Accende e spegne l’Impianto di Illuminazione. Attenzione: Il tasto T1 spegne il motore passando sempre per la prima velocità.
  • Seite 10 MANUTENZIONE Filtri antigrasso PULIZIA FILTRI ANTIGRASSO METALLICI AUTOPORTANTI • Sono lavabili anche in lavastoviglie, e necessitano di essere lavati ogni 2 mesi circa di utilizzo o più frequentemente, per un uso particolarmente intenso. • Togliere i Filtri uno alla volta,sostenendoli con una mano men- tre con l’altra si tira la leva verso il basso.

  • Seite 11: Sostituzione Lampade

    Illuminazione SOSTITUZIONE LAMPADE Lampade alogene da 20 W • Togliere il bloccavetro metallico a pressione facendo leva sotto la ghiera, sostenendolo con una mano. • Estrarre la lampadina alogena dal portalampada. • Sostituirla con una nuova lampadina di uguali carat- teristiche, facendo attenzione ad inserire correttamen- te i due spinotti nella sede del portalampade.

  • Seite 12: Recommendations And Suggestions

    RECOMMENDATIONS AND SUGGESTIONS The Instructions for Use apply to several versions of this appliance. Accordingly, you may find descriptions of individual features that do not apply to your specific appliance. INSTALLATION • The manufacturer will not be held liable for any damages resulting from incorrect or improper installation.
  • Seite 13 • If the instructions for installation for the gas hob specify a greater distance specified above, this has to be taken into account. Regulations concerning the discharge of air have to be fulfilled. • Use only screws and small parts in support of the hood. Warning: Failure to install the screws or fixing device in accordance with these instructions may result in electrical hazards.
  • Seite 14 • “CAUTION: Accessible parts may become hot when used with cooking appliances.” MAINTENANCE • Switch off or unplug the appliance from the mains supply before carrying out any maintenance work. • Clean and/or replace the Filters after the specified time period (Fire hazard). •...
  • Seite 15 CHARACTERISTICS Dimensions Components Ref. Q.ty Product Components Hood Body, complete with: Controls, Light, Blower, Filters Directional Air Outlet grille Filter cover Ref. Q.ty Installation Components Wall Plugs Wall Plugs SB 12/10 Screws 4,2 x 44,4 Screws 2,9 x 6,5 Screws 2,9 x 9,5 Q.ty Documentation Instruction Manual...
  • Seite 16 INSTALLATION Wall drilling and bracket fixing 1÷2 7.2.1 164 164 As a first step, proceed with the following drawings: • a vertical line up to the ceiling or up to the upper limit, at the centre of the area in which the hood is to be fitted;...

  • Seite 17: Mounting The Hood Body

    Mounting the hood body • Adjust the two screws Vr, on brackets 11a, to a minimum. • Hook the hood canopy onto the two brackets 11a. • Open the Grid by acting on the special handles • From inside the hood canopy, adjust the screws Vr to set the Hood Canopy level.

  • Seite 18: Control Panel

    Control panel BUTTON FUNCTIONS T1 Speed Turns the Motor on at Speed one. Turns the Motor off. T2 Speed Turns the Motor on at Speed two. T3 Speed Fixed When pressed briefly, turns the Motor on at Speed three. Light Turns the Lighting System on and off.

  • Seite 19: Replacing The Activated Charcoal Filter

    MAINTENANCE Grease filters CLEANING METAL SELF- SUPPORTING GREASE FILTERS • The filters must be cleaned every 2 months of operation, or more frequently for particularly heavy usage, and can be washed in a dishwasher. • Remove the filters one at a time holding them up with one hand and pulling the handle downwards with the other hand at the same time.

  • Seite 20: Light Replacement

    Lighting LIGHT REPLACEMENT 20 W halogen light. • Remove the snap-on lamp cover by levering it from under the metal ring, supporting it with one hand. • Remove the halogen lamp from the lamp holder by pulling gently. • Replace the lamp with a new one of the same type, making sure that you insert the two pins properly into the housings on the lamp holder.

  • Seite 21: Conseils Et Suggestions

    CONSEILS ET SUGGESTIONS Les instructions pour l’utilisation se réfèrent aux différents modèles de cet appareil. Par conséquent, certaines descriptions de caractéristiques particulières pourraient ne pas appartenir spécifiquement à cet appareil. INSTALLATION • En aucun cas le fabricant ne peut être tenu pour responsable d’éventuels dommages dus à...
  • Seite 22 • Si les instructions d’installation du plan de cuisson à gaz spécifient une distance supérieure à celle indiquée ci-dessus, veuillez impérativement en tenir compte. Toutes les normes concernant l’évacuation de l’air doivent être respectées. • Utiliser exclusivement des vis et des petites pièces du type adapté pour la hotte.
  • Seite 23 • ATTENTION : les parties accessibles peuvent devenir très chaudes durant l’utilisation des appareils de cuisson. ENTRETIEN • Avant d’effectuer toute opération de nettoyage et d’entretien, éteindre ou débrancher l’appareil du secteur. • Nettoyer et/ou remplacer les filtres après le délai indiqué (danger d’incendie).

  • Seite 24: Caracteristiques

    CARACTERISTIQUES Encombrement Composants Réf. Q.té Composants de Produit Corps Hotte équipé de: Comandes, Lumière, Groupe Ventilateur, Filtres Grille orientée Sortie de l’Air Couvercle filtrant Réf. Q.té Composants pour l ’installation Chevilles Chevilles SB 12/10 Vis 4,2 x 44,4 Vis 2,9 x 6,5 Vis 2,9 x 9,5 Q.té...

  • Seite 25: Installation

    INSTALLATION Perçage de la paroi et fixation des supports 1÷2 7.2.1 164 164 Tracer sur la paroi : • une ligne verticale jusqu’au plafond ou à la limite supérieure, au centre de la zone prévue pour le montage de la hotte ; •...

  • Seite 26: Branchement Electrique

    Montage Corps Hotte • Régler les deux vis Vr, des brides 11a, en début de course. • Accrocher le corps de la hotte aux 2 brides 11a. • Ouvrir la grille, en intervenant sur les poignées spécialement prévues. • Depuis l’intérieur du corps de la hotte, intervenir sur les Vis Vr pour niveler le Corps de la Hotte.

  • Seite 27: Utilisation

    UTILISATION Tableau des commandes TOUCHE VOYANT FONCTIONS T1 Vitesse Allumé Démarre le moteur en première vitesse. Coupe le moteur. T2 Vitesse Allumé Démarre le moteur en deuxième vitesse. T3 Vitesse Fixe Appuyée brièvement, démarre le moteur en troisième vitesse. Lumière Branche et débranche l’éclairage.

  • Seite 28: Entretien

    ENTRETIEN Filtres anti-graisse NETTOYAGE FILTRES ANTI-GRAISSE METALLIQUES AUTOPORTEURS • Lavables au lave-vaisselle, ils doivent être lavés environ tous les 2 mois d’emploi ou plus fréquemment en cas d’emploi par- ticulièrement intense. • Enlevez les filtres l’un après l’autre en les soutenant avec une main et en tirant en même temps la poignée vers le bas avec l’autre main.
  • Seite 29 Eclairage REMPLACEMENT LAMPES Lampe halogène de 20 W. • Enlever le dispositif métallique de blocage du verre par encliquetage en exerçant une pression sous l’embout en le soutenant d’une main. • Extraire la lampe du support • Remplacer la lampe par une nouvelle ayant le mêmes caractéristiques, en prenant soin d'insérer correc- tement les deux fiches dans le support.

  • Seite 30: Empfehlungen Und Hinweise

    EMPFEHLUNGEN UND HINWEISE Diese Gebrauchsanleitungen beziehen sich auf die verschiedenen Modelle der Abzugshaube. Darum kann es möglich sein, dass die Beschreibung bestimmter Merkmale für das vorliegende Gerät nicht zutrifft. INSTALLATION • Der Hersteller haftet nicht für etwaige Schäden, die durch die fehlerhafte Installation oder falschen Gebrauch entstehen könnten.
  • Seite 31 • Falls die Montageanweisungen für die gasbetriebene Kochmulde einen größeren Abstand vorschreiben, als der oben angegebene, muss diese Vorgabe befolgt werden. Es sind sämtliche Abluftvorschriften zu beachten. • Nur für die Abzugshaube geeignete Schrauben und Kleinteile verwenden. Achtung: Werden die Schrauben und Befestigungselemente nicht entsprechend der vorliegenden Anleitungen verwendet, besteht Stromschlaggefahr.

  • Seite 32: Wartung

    • ACHTUNG: Die zugänglichen Teile können während des Gebrauchs der Kochgeräte sehr heiß werden. WARTUNG • Vor Reinigungs- oder Wartungsarbeiten am Gerät, muss dieses ausgeschaltet und spannungslos gemacht werden. • Die Filter stets nach den angegebenen Intervallen reinigen oder auswechseln (Brandgefahr). •...

  • Seite 33: Charakteristiken

    CHARAKTERISTIKEN Platzbedarf Komponenten Pos. Produktkomponenten Haubenkörper mit Schaltern,Beleuchtung, Gebläsegruppe,Filter Luftleitgitter Luftaustritt Filterdeckel Pos. Montagekomponenten Dübel Dübel SB 12/10 Schrauben 4,2 x 44,4 Schrauben 2,9 x 6,5 Schrauben 2,9 x 9,5 Dokumentation Bedienungsanleitung...

  • Seite 34: Montage

    MONTAGE Bohren der Wand und Befestigung der Bügel 1÷2 7.2.1 164 164 An der Wand anzeichnen: • eine senkrechte Linie bis zur Decke oder zum oberen Rand in der Mitte des Installationsbereichs der Haube, • eine waagrechte Linie mindestens 788 mm oberhalb der Kochmulde. •...

  • Seite 35: Montage Des Haubenkörpers

    Montage des Haubenkörpers • Die beiden Schrauben Vr der Bügel 11a so regulieren, dass sie nur bis zum Gewindebeginn eingeschraubt sind. • Den Haubenkörper bei den 2 Bügeln 11a einhaken. • Das Gitter mit Hilfe der entsprechenden Griffe öffnen. • Vom Haubeninneren her den Haubenkörper mit Hilfe der Schrauben Vr ausrichten.
  • Seite 36 Elektroanschluss Vor der Installation die Netzspannung durch herausdrehen der Sicherung oder ausschalten des Hauptschalters stromlos ma- chen. • Bei Anschluss der Haube an das Stromnetz muss ein zweipoliger Schalter einem Öffnungsweg mindestens 3 mm zwischengeschaltet werden. • Entfernen Sie die Fettfilter (s. Abschnitt „Wartung“) und versichern Sie sich, daß...

  • Seite 37: Bedienung

    BEDIENUNG Schalttafel TASTE FUNKTIONEN T1 Betriebsgeschwindigkeit Eingeschaltet Schaltet Motor ersten Betriebsgeschwindigkeit ein. Stellt den Motor ab. T2 Betriebsgeschwindigkeit Eingeschaltet Schaltet Motor zweiten Betriebsgeschwindigkeit ein. T3 Betriebsgeschwindigkeit Bleibend Schaltet Motor dritten Betriebsgeschwindigkeit ein. Licht Schaltet die Beleuchtung ein und aus. Achtung: Mit der Taste T1 wird von der ersten Betriebsgeschwindigkeit aus der Motor abgestellt.

  • Seite 38: Wartung

    WARTUNG Fettfilter REINIGUNG METALLFETTFILTER • Sie müssen nach 2-monatigem Betrieb bzw. bei starkem Ein- satz auch häufiger gereinigt werden, was im Geschirrspüler möglich ist. • Einen Filter nach dem anderen entfernen. Halten Sie den Filter mit einer Hand fest und ziehen Sie den Griff mit der anderen Hand gleichzeitig nach unten.

  • Seite 39: Auswechseln Der Lampen

    Beleuchtung AUSWECHSELN DER LAMPEN Halogenlampe 20 W • Zum Auswechseln der Lampen, die Glashalterung aus Metall durch Anheben der Zwinge entfernen und die Halterung dabei mit einer Hand stützen. • Die Lampe aus der Halterung nehmen. • Die Lampe durch eine gleichwertige ersetzen und beim Wiedereinsetzen darauf achten, daß...

  • Seite 40: Tavsiyeler Ve Öneriler

    TAVSIYELER VE ÖNERILER Kullanım talimatları, bu ev aletinin çeşitli modelleri için geçerlidir. Aynı şekilde, bu ürünle ilgisi olmayan özelliklerin tanımlarını da görebilirsiniz. MONTAJ • Yanlış veya hatalı montajdan doğan yaralanma ve hasarlar için imalatçı yükümlü olmayacaktır. • Pişiricinin üst kısmı ve davlumbaz arasındaki minimum güvenlik mesafesi 650 mm'dir.
  • Seite 41 • Gaz ocağının montaj talimatlarında yukarıda belirtilenden daha fazla bir mesafe belirtilmişse, buna dikkat edilmesi gerekir. Hava deşarjı ile ilgili yönetmeliklere uyulması gerekir. • Davlumbazı desteklemek için sadece vida ve küçük parçalar kullanın. Uyarı: İşbu talimatlar uyarınca vidaları veya sabitleme aletlerini kullanmamak elektrik tehlikelerine yol açabilir.
  • Seite 42 • “ DİKKAT: Pişirme aletleri ile kullanıldıklarında temas edilebilir parçalar ısınabilir.” BAKIM • Herhangi bir bakım işlemine başlamadan evvel ev aletini kapatın veya ana güç kaynağından fişini çekin. • Belirlenmiş zaman sonunda filtreleri temizleyin ve/veya değiştirin (Yangın tehlikesi). • Yağ filtreleri her 2 ayda bir veya yoğun kullanım olması durumunda daha sık olarak temizlenmelidir ve bulaşık makinesinde yıkanabilirler.

  • Seite 43: Özellikler

    ÖZELLIKLER Boyutlar Aksam Ref. Adet Ürün Aksamı Kumandalar, Aydınlatma, Vantilatör Grubu, Filtrelerle komple Davlumbaz Gövdesi Hava Çıkışına yönelik Izgara Filtre edici kapak Ref. Adet Kurulum Aksamı Bağlantı parçaları Bağlantı parçaları SB 12/10 Vidalar 4,2 x 44,4 Vidalar 2,9 x 6,5 Vidalar 2,9 x 9,5 Adet Dokümantasyon Kullanım Kitapçığı...

  • Seite 44: Montaj

    MONTAJ Kenarların Delinmesi ve Askıların Sabitlenmesi 1÷2 7.2.1 164 164 Duvar üzerinde çizin: • Davlumbazın montajı için öngörülen bölgenin ortasında, tavan veya en uç yüksekliğe kadar dikey bir çizgi; • Pişirme düzleminin min. 788 mm üstünde yatay bir çizgi. • Referans dikey çizginin 164 mm sağında yatay çizgi üzerine bir nokta (1) işaretleyin. •...

  • Seite 45: Elektri̇k Bağlantisi

    Davlumbaz Gövdesinin Montajı • İşlem öncesi 11a askıların iki Vr vidasını ayarlayınız. • Davlumbaz gövdesini 2 11a askıya takınız. • Izgarayı uygun tutamaklarla açınız. • Davlumbaz gövdesi içinden, Davlumbaz gövdesini hizalamak için Vr vidalarla oynayınız. • Güvenlik vidaları 12a’i vidalayınız. Filtreli versiyon hava çıkışı...

  • Seite 46: Kullanim

    KULLANIM Kumanda Tablosu TUŞ FONKSİYON T1 Hız Açık Birinci hızda motoru çalıştırır. Motoru durduruyor. T2 Hız Açık İkinci hızda motoru çalıştırır. T3 Hız Sabit Hafifçe basılınca, üçüncü hızda motoru çalıştırır. Işık Işık tesisatını açıp kapatır. Dikkat: T1 tuşu daima ilk hızdan geçerek motoru durdurur.

  • Seite 47: Bakim

    BAKIM Yağ tutucu filtreler METALİK YAĞ TUTUCU FİLTRELERİN TEMİZLENMESİ • Bu filtreler bulaşık makinasında da yıkanabilir ve normal kul- lanıldıklarında iki ayda bir, yoğun kullanım halinde ise daha sıkça yıkanmalarıı gereklidir. • Filtreleri teker teker çıkarınız ve bunu yaparken kolu aşağı doğru çektiğiniz sırada diğer elinizle filtreleri tutunuz.
  • Seite 48 Aydınlatma AMPULLERİN DEĞİŞTİRİLMESİ 20 W haojen ampuller • Metal cam klipsini halkanın altından destekleyerek ve bir elinizle de tutarak sökünüz. • Halojen ampulü duyundan çıkarınız. • Aynı özelliğe sahip yenisiyle değiştiriniz ve iki adet fişinin yuvasına iyi oturmasına dikkat ediniz. •...
  • Seite 52 Franke S.p.a. Via Pignolini,2 37019 Peschiera del Garda (VR) www.franke.it 436005659_ver4...
