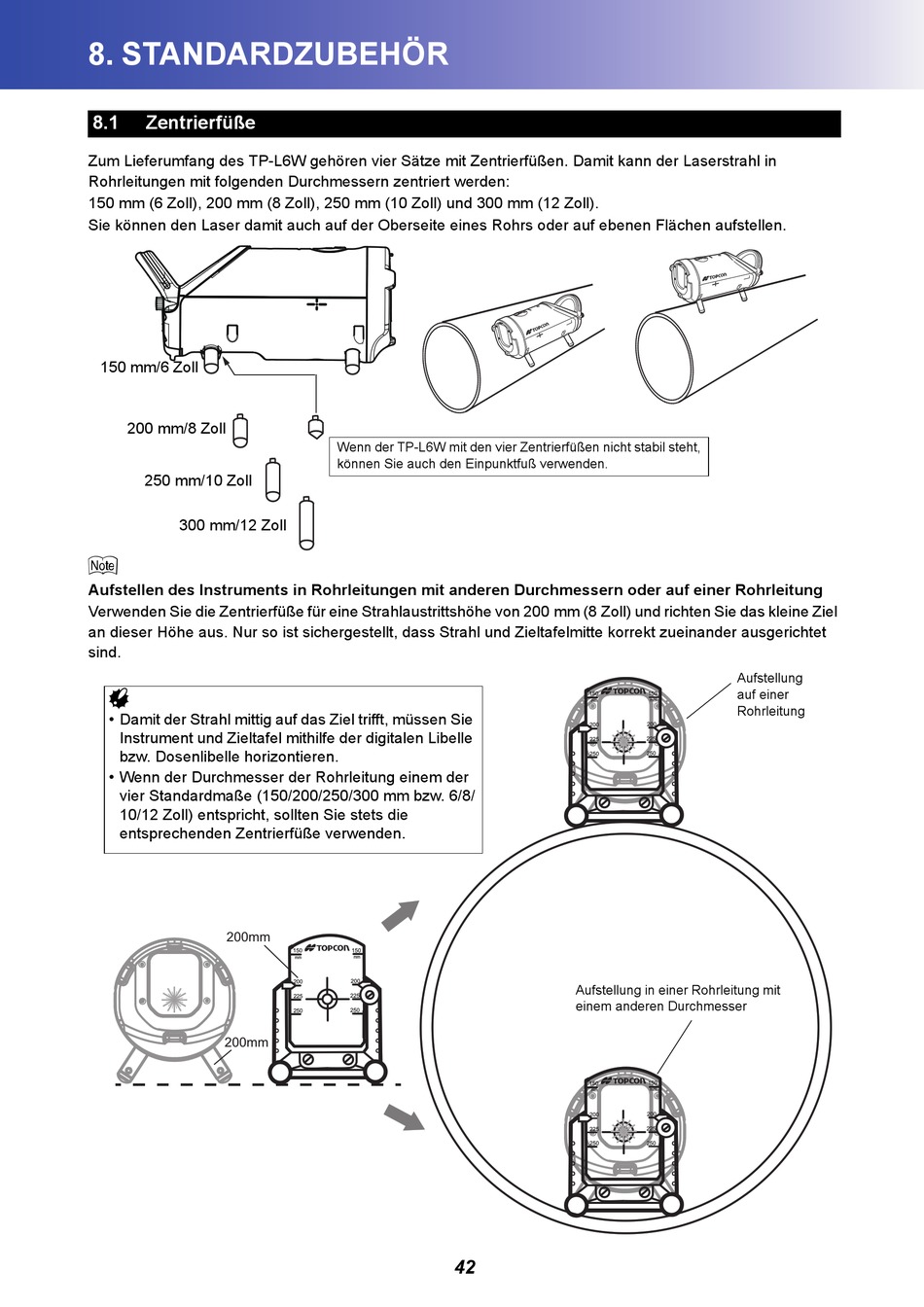

8. STANDARDZUBEHÖR
8.1
Zentrierfüße
Zum Lieferumfang des TP-L6W gehören vier Sätze mit Zentrierfüßen. Damit kann der Laserstrahl in
Rohrleitungen mit folgenden Durchmessern zentriert werden:
150 mm (6 Zoll), 200 mm (8 Zoll), 250 mm (10 Zoll) und 300 mm (12 Zoll).
Sie können den Laser damit auch auf der Oberseite eines Rohrs oder auf ebenen Flächen aufstellen.
150 mm/6 Zoll
200 mm/8 Zoll
250 mm/10 Zoll
300 mm/12 Zoll
Aufstellen des Instruments in Rohrleitungen mit anderen Durchmessern oder auf einer Rohrleitung
Verwenden Sie die Zentrierfüße für eine Strahlaustrittshöhe von 200 mm (8 Zoll) und richten Sie das kleine Ziel
an dieser Höhe aus. Nur so ist sichergestellt, dass Strahl und Zieltafelmitte korrekt zueinander ausgerichtet
sind.
• Damit der Strahl mittig auf das Ziel trifft, müssen Sie
Instrument und Zieltafel mithilfe der digitalen Libelle
bzw. Dosenlibelle horizontieren.
• Wenn der Durchmesser der Rohrleitung einem der
vier Standardmaße (150/200/250/300 mm bzw. 6/8/
10/12 Zoll) entspricht, sollten Sie stets die
entsprechenden Zentrierfüße verwenden.
200mm
200mm
Wenn der TP-L6W mit den vier Zentrierfüßen nicht stabil steht,
können Sie auch den Einpunktfuß verwenden.
150
150
mm
mm
200
200
225
225
250
250
42
Aufstellung
auf einer
150
150
mm
mm
Rohrleitung
200
200
225
225
250
250
Aufstellung in einer Rohrleitung mit
einem anderen Durchmesser
150
150
mm
mm
200
200
225
225
250
250
