- Seite 1 GEBRAUCHSANWEISUNG WS90__MG Abzugshaube ES10__MG...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Benutzte Piktogramme ......Pflege ............Sicherheit ............ Reinigen ..........................Austausch des Geruchs-/Partikelfilters Ihre Dunstabzugshaube ......(PM2,5) ............Sehr geehrter Kunde! ........Beleuchtung ..........Beschreibung der Benutzeroberfläche ..Technische Daten ........Funktionen der Abzugshaube ..... EU-Produktdatenblatt ........Betrieb ............EU-Produktdatenblatt ........ -
Seite 3: Benutzte Piktogramme
Benutzte Piktogramme Bedeutung der Symbole in der Gebrauchsanleitung: INFORMATION! Information, Rat, Tipp oder Empfehlung WARNUNG! Warnung Gefahr ELEKTROSCHOCK! Warnung Stromschlaggefahr HEIßE OBERFLÄCHE! Warnung heiße Oberfläche BRANDGEFAHR! Warnung Brandgefahr Es ist sehr wichtig, dass Sie diese Gebrauchsanleitung aufmerksam durchlesen. -
Seite 4: Sicherheit
Sicherheit WARNUNG! BITTE AUFMERKSAM LESEN UND SORGFÄLTIG AUFBEWAHREN! Sicherer Gebrauch Dieses Gerät ist nur für den Gebrauch im Haushalt bestimmt. VORSICHT: Zugängliche Teile können heiß werden, wenn sie in Verbindung mit Kochgeräten verwendet werden. Dieses Gerät darf von Kindern ab acht Jahren, wie auch von Personen mit verminderten körperlichen, sensorischen und geis- tigen Fähigkeiten oder mangelhaften Erfahrungen und Wissen bedient werden, jedoch nur, wenn sie das Gerät unter entspre-... - Seite 5 Sicherheit Verwenden Sie das Gerät nur in Innenräumen. Verwenden Sie die Dunstabzugshaube nicht, wenn der Fettfilter nicht korrekt angebracht ist! Lehnen Sie sich nicht gegen die Dunstabzugshaube. Verwenden Sie die Dunstabzugshaube nicht als Arbeitsfläche, sofern dies nicht ausdrücklich angegeben wird. Fette und Öle sind bei Überhitzung leicht entflammbar.
- Seite 6 Sicherheit BRANDGEFAHR! Befolgen Sie die im Handbuch angegebenen Anweisungen für die Reinigung und den Austausch der Fett- und/oder Kohlefilter! Aufgrund von Fettablagerungen im Metall-Fettfilter. Arbeiten Sie niemals mit offener Flamme unter dem Gerät (z. B. Flambieren). Verwenden Sie das Gerät stets mit dem Metall-Fettfilter. Reini- gen Sie den Fettfilter regelmäßig.
-

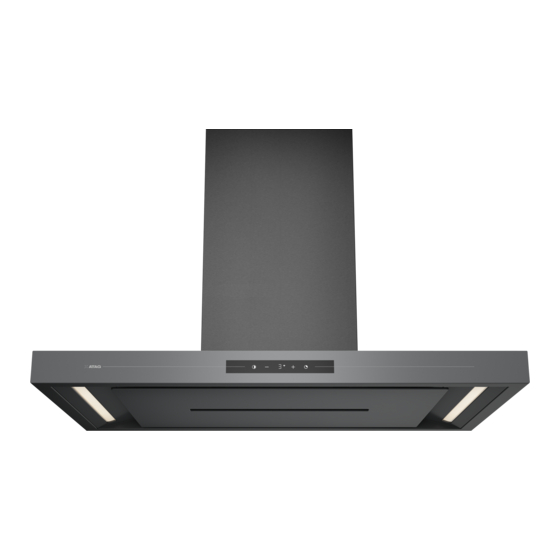

Seite 7: Ihre Dunstabzugshaube
Ihre Dunstabzugshaube Sehr geehrter Kunde! Bitte lesen Sie vor der Inbetriebnahme die Betriebsanleitungen. Sie enthalten allgemeine Tipps, In- formationen über die Einstellungen und Anpassungen, die Sie vornehmen können, und die beste Art und Weise, Ihr Gerät zu pflegen. TIPP! Die aktuellste Version der Gebrauchsanweisung finden Sie auf unserer Website. Viel Spaß... -
Seite 8: Beschreibung Der Benutzeroberfläche
Ihre Dunstabzugshaube Beschreibung der Benutzeroberfläche 1. Ein-/Ausschalten und Dimmen der Beleuchtung 2. Ausschalten und Verringern der Absaugkapazität 3. Fettfilter- und Kombifilter-Reinigungsanzeige 4. Bewegungssensor 5. Displaystatus 6. Bewegungssensor 7. WLAN 8. Einschalten und erhöhen der Absaugkapazität 9. Automatische Abschaltverzögerung einschalten Funktionen der Abzugshaube Umluft Wenn es nicht möglich ist, die Luft über einen Abluftkanal ins Freie zu leiten, können Sie die abge- saugte Luft filtern und in die Küche zurückblasen: das Umluftsystem. -
Seite 9: Betrieb
Betrieb Ein- und Ausschalten der Absaugung 1. Berühren Sie die + (Plus)-Taste. Die Abzugshaube wird mit der niedrigsten Leistungsstufe ein- geschaltet. 2. Berühren Sie die + (Plus)-Taste für eine höhere Lüftereinstellung. Berühren Sie die + (Plus)-Taste 2 Sekunden lang, um die höchste Einstellung (Boost) auszuwählen (siehe 'Boost-Einstellung einschal- ten'). -
Seite 10: Licht Ein- Und Ausschalten
Betrieb HINWEIS! Bei aktivierter Boost-Funktion kann die Zeitschaltuhr nicht benutzt werden. Licht ein- und ausschalten 1. Berühren Sie kurz die Beleuchtungstaste. Die Helligkeit ändert sich von maximaler zu minimaler Einstel- lung und zurück. 2. Halten Sie die Beleuchtungstaste gedrückt, um die Beleuchtungs- stärke einzustellen. -
Seite 11: Umluftfunktion Ausschalten
Betrieb Umluftfunktion ausschalten 1. Berühren Sie gleichzeitig kurz die Timer-Taste und die Beleuchtungstaste, bis die Filteranzeige leuchtet. Clean-Air-Funktion Mit der Clean-Air-Funktion können Sie die Luft in der Küche über einen Zeitraum von maximal 24 Stunden auf Stufe 1 auffrischen. 1. Schalten Sie die Abzugshaube aus. 2. -
Seite 12: Verbindung Zwischen Dunstabzugshaube Und Kochfeld Herstellen
Betrieb Verbindung zwischen Dunstabzugshaube und Kochfeld herstellen Um die Dunstabzugshaube mit dem Kochfeld betreiben zu können, muss eine Verbindung zwischen Kochfeld und Haube hergestellt werden. Um die Verbindung herzustellen, muss der Verbindungsaufbau-Modus der Dunstabzugshaube und des Kochfelds aktiviert sein. Siehe auch die Anleitung zum Kochfeld. Auf unserer Website finden Sie alle Kochfelder, die an Ihre Dunstabzugshaube angeschlossen werden können. -
Seite 13: Wlan-Verbindung
WLAN-Verbindung WLAN/ConnectLife-App Das Gerät ist mit einem Wi-Fi-Modul ausgestattet, das die Verbindung des Geräts mit einem mobilen Gerät wie einem Smartphone oder Tablet ermöglicht. Es bietet die Möglichkeit, den Status des Kochfeldes über das mobile Gerät zu überwachen. HINWEIS! Die Überwachungsfunktion über mobiles Gerät ersetzt nicht die persönliche Überwachung des Garvorgangs direkt am Gerät. - Seite 14 WLAN-Verbindung Erste Schritte zum Einrichten der WLAN-Konnektivität: In den folgenden Schritten wird der „Verbindungsaufbau“ durchgeführt: 1. Überprüfen Sie die „Anforderungen” wie oben beschrieben. 2. Haube und Beleuchtung müssen ausgeschaltet sein. 3. Halten Sie gleichzeitig die – (Minus) und die Timer-Taste 3 Sekunden lang gedrückt, um das WLAN-Menü...
- Seite 15 WLAN-Verbindung Modus Pairing Durch die Kopplung erhalten Sie Überwachungsfunktionen innerhalb der ConnectLife-App. Während der Kopplung verbinden Sie Ihr Gerät mit Ihrem ConnectLife-Benutzerkonto. Der Modus Pairing ist nur verfügbar, wenn die Einrichtung der WLAN-Verbindung durchgeführt wurde. 'P' wird auf dem Display angezeigt. Berühren Sie die Timer-Taste, um den 'Kopplung-Modus' zu aktivieren.
- Seite 16 WLAN-Verbindung Mit Heimnetzwerk-Router verbunden: WLAN-Symbol blinkt. Mit Heimnetzwerk-Router und Cloud verbunden: WLAN-Symbol leuchtet dauerhaft. Wi-Fi-Fehlersuche Symptom Mögliche Ursache Abhilfe Das WLAN-Symbol wird nicht Das WLAN ist ausgeschaltet. WLAN einschalten (siehe 'WLAN ein- angezeigt. schalten'). Die WLAN-Einrichtung ist Probleme mit dem Heimnetz- Überprüfen Sie, ob Ihr Heimnetzwerksi- fehlgeschlagen.
-
Seite 17: Pflege
Pflege Reinigen WARNUNG! Wichtig! Ziehen Sie den Stecker der Abzugshaube aus der Steckdose oder schalten Sie die Hauptsicherung Ihrer Wohnung aus, bevor Sie mit Wartungsarbeiten an der Abzugshaube begin- nen. Die Abzugshaube muss regelmäßig innen und außen gereinigt werden (mindestens so oft wie der Fettfilter). -
Seite 18: Austausch Des Geruchs-/Partikelfilters (Pm2,5)
Pflege Kassettenfilter herausnehmen 1. Ventilation und Beleuchtung ausschalten. 2. Drücken Sie die Laschen nach innen, um die Abdeckung abnehmen zu können. 3. Filterabdeckung öffnen. Filter mit der Hand abfangen. 4. Filter herausnehmen. Kassettenfilter einsetzen Beim Einsetzen muss der Rastmechanismus des Filters nach vorn zeigen. Öffnen Sie die Filterabde- ckung. -
Seite 19: Beleuchtung
Pflege 4. Setzen Sie den neuen Filter in den Halter ein. Hinweis: Der Pfeil an der Seite zeigt die Luftstrom- richtung an. 5. Setzen Sie den Filterhalter wieder ein, indem Sie zuerst die Rückseite in die Kerben einführen. 6. Ziehen Sie den Filterhalter wieder fest. 7. -
Seite 20: Technische Daten
Technische Daten EU-Produktdatenblatt Daten erhoben gemäß: EN61591, Delegierte Verordnung (EU) Nr. 65/2014 und (EU) Nr. 66/2014. Modell WS90__MG ES10__MG Warenzeichen ATAG ATAG Jährlicher Energieverbrauch (AEC ) [kWh/a] 23,8 25,3 hood Energieeffizienzklasse Fluiddynamische Effizienz (FDE ) [%] 39,2 38,4 hood Fluiddynamische Effizienzklasse... -
Seite 21: Informationen Zur Konformität
-5.2 dBm EIRP-Durchschnitt (berechnet) Maximaler Antennengewinn -7 dBi Art der Funkausstattung WLAN-Modul Betriebsfrequenzbereich 2412 - 2472 MHz (16 Kanäle) Maximale Ausgangsleistung 17.7 dBm EIRP-Durchschnitt (berechnet) Maximaler Antennengewinn 2.7 dBi Hiermit ATAG wird erklärt, dass die Funkausstattung „Dunstabzugshaube (Decke)“ mit Richtlinie 2014/53/EU übereinstimmt. -
Seite 22: Sicherheitsvorschriften
Installation Sicherheitsvorschriften WARNUNG! Dieses Gerät darf nur von einem anerkannten Installateur ange- schlossen werden. Befolgen Sie die Installationsanweisungen in der mitgelieferten Bedienungsanleitung. Prüfen Sie das Gerät auf Transportschäden. Schließen Sie ein beschädigtes Gerät nicht an das Stromnetz an. Defekte Teile dürfen nur durch Originalteile ersetzt werden. Der Hersteller kann nur für Originalteile garantieren, dass sie geltenden Sicherheitsbestimmungen entsprechen. - Seite 23 Installation Das Gerät darf nicht über einen Multistecker oder ein Verlänge- rungskabel an die Stromversorgung angeschlossen werden, da dabei die sichere Verwendung nicht garantiert werden kann. WARNUNG! Dunstabzugshauben und andere Geräte, die Kochdunst absau- gen, können den sicheren Betrieb von Geräten, die Gas oder andere Brennstoffe verbrennen (auch in anderen Räumen), durch rückströmende Verbrennungsgase beeinträchtigen.
-
Seite 24: Vorbereitung Der Installation
Installation Bei Missachtung der Sicherheitshinweise und -warnungen übernimmt der Hersteller keine Haftung für eventuelle Schäden. Wenn Sie sich entscheiden, das Gerät aufgrund eines Fehlers nicht weiter zu verwenden, sollten Sie das Kabel abschneiden, nachdem Sie den Stecker aus der Steckdose gezogen haben. Bringen Sie das Gerät zur Abfallentsorgungseinrichtung Ihrer Gemeinde. - Seite 25 Installation...
-
Seite 26: Elektroanschluss
Installation Elektroanschluss Dieses Gerät wird in Klasse I hergestellt; es muss daher an das Erdungssystem angeschlossen werden. Überprüfen Sie, ob die Leistung der Netzeinspeisung mit den Werten, die auf dem Datenschild des Geräts angegeben sind, übereinstimmt. Schließen Sie das Gerät wie folgt an das Stromnetz an: BRAUN = L Phase BLAU = N Nullleiter GELB/GRÜN = Erde... -
Seite 27: Einbau
Installation Einbau Wandhauben... - Seite 28 Installation...
- Seite 29 Installation...
- Seite 30 Installation...
- Seite 31 Installation...
- Seite 32 Installation Inselhauben...
- Seite 33 Installation...
- Seite 34 Installation...
- Seite 35 Installation...
- Seite 36 Installation...
- Seite 37 Installation...
-
Seite 38: Umweltschutz
Umweltschutz Tipps zum energieeffizienten Kochen mit Dunstabzugshauben Verwenden Sie eine niedrige Leistungsstufe und nur bei Bedarf die höchste (Boost). In einer gut belüfteten Küche arbeitet die Abzugshaube effizienter. Filter regelmäßig reinigen und bei Bedarf ersetzen, um eine hohe Filterleistung zu gewährleisten. Ein gesättigter Filter ist nicht mehr wirksam und führt zu langen Betriebszeiten. -
Seite 39: Für Deutschland
Umweltschutz FÜR DEUTSCHLAND: Informationen zur Entsorgung von Altgeräten Das Elektro- und Elektronikgerätegesetz (ElektroG) enthält eine Vielzahl von Anforderungen an den Umgang mit Elektro und Elektro-nikgeräten. Die wichtigsten sind hier zusammengestellt. 1. Getrennte Erfassung von Altgeräten Elektro- und Elektronikgeräte, die zu Abfall geworden sind, werden als Altgeräte bezeichnet. Besitzer von Altgeräten haben diese einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. - Seite 40 Umweltschutz 5. Bedeutung des Symbols „durchgestrichene Mülltonne“ Das auf Elektro- und Elektronikgeräten regelmäßig abgebildete Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass das jeweilige Gerät am Ende seiner Lebensdauer getrennt vom unsortierten Sied- lungsabfall zu erfassen ist.
-
Seite 41: Ihre Notizen
Ihre Notizen... - Seite 42 Ihre Notizen...
- Seite 43 Ihre Notizen...
- Seite 44 859528 Änderungen vorbehalten.
