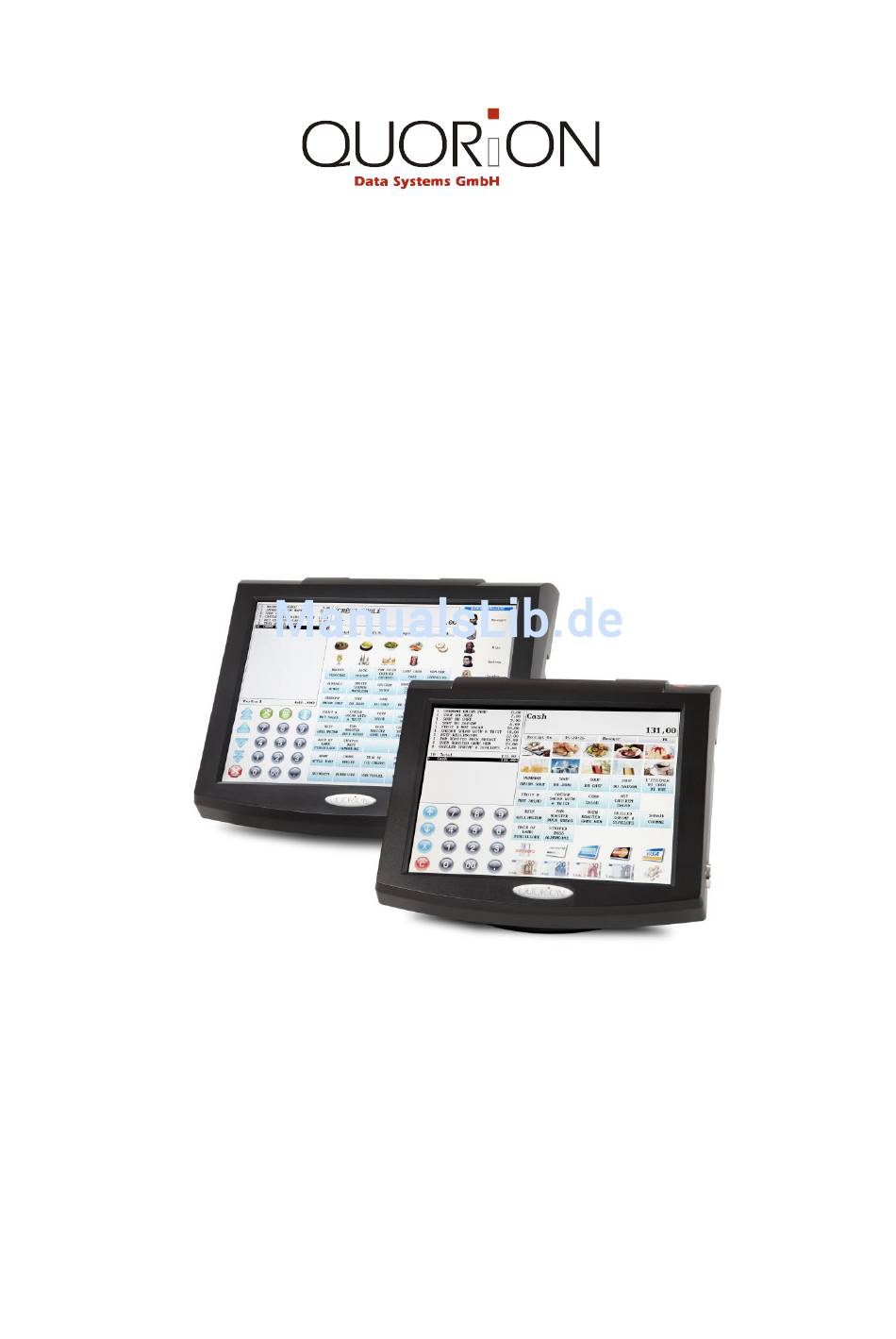

- Seite 1 Bedienungsanleitung POS Kassensysteme QTouch 12 | QTouch 15...
- Seite 2 Sehr geehrte Kunden! Wir freuen uns, Sie zu der Familie der QUORiON-Kunden zählen zu dürfen, und hoffen, Sie von unseren Vorzügen, wie Qualität, Flexibilität und Kunden-Zufriedenheit, überzeugen zu können. Mit der QUORiON QTouch 12 | QTouch 15 haben Sie ein hochwertiges POS Kassensystem erworben, das vollständig auf Ihre Kundenwünsche konfigurierbar und doch leicht und schnell zu bedienen ist.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise ................5 Übersicht ..........................5 Allgemeine Sicherheitshinweise ..................6 QTouch 12 | QTouch 15 ................7 Bestimmungsgemäße Verwendung..................7 Die Kassensysteme und ihre Komponenten................8 2.2.1 QTouch 12 .......................... 8 2.2.2 QTouch 15 .......................... 9 Technische Daten ......................10 2.3.1... - Seite 4 Tisch abrechnen ........................ 22 Tisch umbuchen ........................ 22 Tisch separieren ........................ 23 Berichte ....................24 Benutzerberichte ......................24 Programmierung ................... 25 10.1 Programmierung von Datum und Uhrzeit ................25 Gebrauchshinweise ................25 11.1 Reinigung und Pflege ......................25 Informationen zur EMV und Sicherheit ..........26...
-
Seite 5: Sicherheitshinweise
1 Sicherheitshinweise 1.1 Übersicht An bestimmten Stellen in der Dokumentation finden Sie gesonderte Informationen in Form von Hinweisen. Folgend sind die unterschiedlichen Arten von Hinweisen erläutert. »Warnung« Warnung! Kennzeichnet eine mögliche bevorstehende Gefahr, die zum Tod oder zu schweren Verletzungen führen kann, wenn sie nicht vermieden wird. Der Hinweis ist gekennzeichnet durch ein rotes Symbol in Form eines Warndreiecks. -
Seite 6: Allgemeine Sicherheitshinweise
Handhabung oder Nichtbeachtung dieser Sicherheitshinweise entstehen, unterliegen nicht der Gewährleistung. Für Folgeschäden wird von QUORiON keine Haftung übernommen! Warnung! Stromschlag und Brandgefahr durch unsachgemäße Inbetriebnahme und Handhabung Risiko schwerer Verbrennungen bis hin zum Tod. – Gerät nur mit dem im Lieferumfang enthaltenen Netzteil verwenden. Keine Netzteile anderer Hersteller verwenden. -
Seite 7: Qtouch 12 | Qtouch 15
Ja. Das Kassensystem schaltet sich nach wenigen Sekunden selbst aus. Eine andere Verwendung als die Beschriebene ist nicht bestimmungsgemäß. Die QUORiON Data Systems GmbH haftet nicht für Schäden, Funktionsbeeinträchtigungen oder Verletzungen, die durch eine nicht bestimmungsgemäße Verwendung entstehen. -
Seite 8: Die Kassensysteme Und Ihre Komponenten

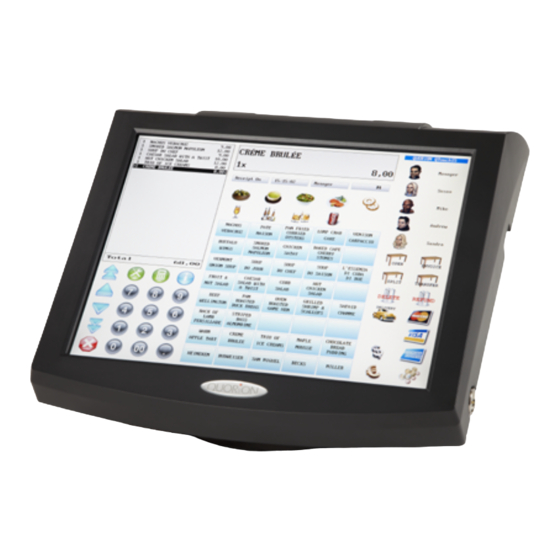

2.2 Die Kassensysteme und ihre Komponenten 2.2.1 QTouch 12 Wichtig: Der Touchscreen Ihres Kassensystems ist im Auslieferungszustand mit einer zusätzlichen Schutzabdeckung ausgestattet. Diese erweitert die Lebensdauer Ihres Touchscreens um mindestens ein Jahr und sollte deshalb nicht entfernt werden. Ersetzen Sie die Abdeckung bei Abnutzungserscheinungen. -
Seite 9: Qtouch 15
2.2.2 QTouch 15 Wichtig: Der Touchscreen Ihres Kassensystems ist im Auslieferungszustand mit einer zusätzlichen Schutzabdeckung ausgestattet. Diese erweitert die Lebensdauer Ihres Touchscreens um mindestens ein Jahr und sollte deshalb nicht entfernt werden. Ersetzen Sie die Abdeckung bei Abnutzungserscheinungen. Kontaktieren Sie Ihren lokalen Kassenhändler für weitere Informationen. -
Seite 10: Technische Daten
2.3 Technische Daten 2.3.1 QTouch 12 Prozessor 600 MHz Cortex A8, lüfterlos Programmspeicher 512 MB NAND Flash Speicher Arbeitsspeicher 256 MB DDR2 RAM Datenspeicher 2 GB Micro-SD erweiterbar bis 32 GB Bedienerdisplay 12“ TFT LCD, LED-Hintergrundbeleuchtung Touchscreen analog-resistiv Anzeige Auflösung 800 x 600 mit 16 Mio. - Seite 11 2.3.2 QTouch 15 Prozessor 600 MHz Cortex A8, lüfterlos Programmspeicher 512 MB NAND Flash Speicher Arbeitsspeicher 256 MB DDR2 RAM Datenspeicher 2 GB Micro-SD erweiterbar bis 32 GB Bedienerdisplay 15“ TFT LCD Touch-Screen analog-resistiv Anzeige Auflösung 1024 x 768 mit 16 Mio. Farben Kundendisplay 140 x 16 VFD grafisch Tastatur...
-
Seite 12: Qtouch 12
2.4 Ausstattungsvarianten und Erweiterungen Mit folgenden Ausstattungsvarianten und Zubehör bietet QUORiON Ihnen eine große Auswahl an Lösungen, um Ihre vielfältigen Geschäftsanforderungen zu erfüllen. Feuchtigkeitsschutz für QTouch 2 Gummiversion Plastikversion für QTouch 15 & QTouch PC Gummiversion Ständer, klein für ... -
Seite 13: Schnittstellen Und Verbindungen
Schnittstellen zur schnellen Datenübertragung und einfachen Vernetzung zur Verfügung. Bitte beachten Sie, dass die Schnittstellen vor dem Anschluss externer Geräte entsprechend programmiert werden müssen. Bei Fragen zur Programmierung wenden Sie sich bitte an Ihren QUORiON-Fachhändler. Wichtig: Verwenden Sie ausschließlich abgeschirmte Kabel, um externe Geräte anzuschließen. - Seite 14 2.5.1 QTouch 12 Ansicht hinten RS 232 5V (Port 1) RS 232 5V (Port 5 und Port 6) RS 232 5V (Port 2) (optional) 2x USB Typ A Kassenlade 24V (Anschluss von zwei Kassenladen über Y-Kabel möglich) USB Typ B 2.5.2 QTouch 15...
-
Seite 15: Bevor Es Losgeht
übereinstimmen. Schließen Sie dann das Netzkabel an das Kassensystem an. Der Anschluss befindet sich an der Rückseite neben den Interfaces. (QTouch 15) Verbinden Sie nun das Netzkabel mit dem Stromnetz. (QTouch 12-15) 3.2 Ein- und ausschalten Schalten Sie die Kasse mit dem Einschalttasterein; danach bootet die Kasse. Die Kasse ist betriebsbereit und zeigt eine Beispielkonfiguration, die zum Kennenlernen der Kasse entworfen wurde. -
Seite 16: Übersicht
Arbeitsumgebung und benötigter Funktionen. Einige Tasten sind deshalb gegebenenfalls nicht im Tastaturlayout Ihres Kassensystems zu finden oder anders bezeichnet. Für Fragen zur individuellen Konfiguration Ihres Kassensystems konsultieren Sie die QProg-Dokumentation, die Dokumentation unserer Website www.quorion.de oder Ihren Fachhändler. 4.2 Betriebsarten Ihr Kassensystem bietet fünf verschiedene Betriebsarten für die Berichtserstellung, die Konfiguration und... -
Seite 17: Tastenbezeichnungen Und -Funktionen
4.3 Tastenbezeichnungen und –funktionen Taste Bezeichnung Funktion Numerische Tasten - Eingabe von Zahlen Korrektur Korrektur - Löschen fehlerhafter Eingaben Sofort Sofortstorno - Löschen der letzten Buchung Storno Aufrech Aufrechnungsstorno - Löschen vorheriger Buchungen des aktuellen Bons Storno - Multiplikation / Division Multiplikation / Zeit - Zeitanzeige (im Kundendisplay) Bediener... -
Seite 18: Anmelden Und Registrieren
Taste Bezeichnung Funktion Tisch Tisch öffnen - Öffnen/Schließen der ausgewählten Tischnummer öffnen Sepa- Tisch separieren - Separieren einzelner Artikel eines Tisches rieren - Umbuchen eines gesamten Tischinhaltes auf einen Tisch Tischwechsel wechsel anderen Tisch Rech- Rechnung drucken - Tisch abschließen, Rechnung drucken nung - Tisch abschließen, Rechnung mit Bewirtungsbeleg Bewirt. -
Seite 19: Multiplikation/Division
5.4 Multiplikation/Division Um Artikel oder Warengruppen mehrfach zu registrieren, können Sie die Multiplikationstaste benutzen. 5 x 3,50 EUR in der Warengruppe 1 registrieren: Waren- gruppe 1 3 x Artikel 25 buchen: 3 x den Artikel mit der Barcode-Nummer 4912345678901 scannen: 4912345678901 scannen 5.5 Zahlung in Hauptwährung... -
Seite 20: Korrekturen
Korrekturen 6.1 Löschen von Eingaben Zum Löschen noch nicht verbuchter falscher Eingaben drücken Sie die Taste Korrekt. Korrekt. 6.2 Sofort-Storno Durch Drücken der Taste Sofort-Storno können Sie den letzten oder einen zuvor ausgewählter Eintrag unmittelbar stornieren. Eintrag Sofort auswählen Storno ZEILE 6.3 Aufrechnungs-Storno... -
Seite 21: Rabatte, Ein- Und Auszahlungen
Umtausch von Artikel 1 gegen Artikel 2: Retour Retour des Betrages 3,50 EUR aus Warengruppe 1: Waren- Retour gruppe 1 Rabatte, Ein- und Auszahlungen 7.1 Prozentualer Zuschlag/Abschlag Rabatte sind Preisnachlässe auf einzelne Artikel oder auf die Gesamtsumme des Bons. Analog zu den Rabatten können auch prozentuale Zuschläge verbucht werden. -
Seite 22: Saldo-Funktionen (Tische)
25,00 EUR Auszahlung: Aus- zahlung Saldo-Funktionen (Tische) 8.1 Tisch öffnen und schließen Tisch 1 direkt öffnen: Tisch öffnen Tisch 1 aus Liste auswählen: Tisch Tisch Tisch 1 öffnen öffnen 8.2 Tisch abrechnen Tisch 1 abrechnen auf Bar: Rech- Tisch nung öffnen Zwischenrechnung für Tisch 1 drucken: Rech-... -
Seite 23: Tisch Separieren
8.4 Tisch separieren Verwenden Sie die Funktion, um von einem Tisch mehrere getrennte Rechnungen zu erstellen. Separieren aus Tisch 1 auf Rechnung: Sepa- Rech- Tisch Artikel rieren nung öffnen Separieren aus Tisch 1 auf Tisch 2: Sepa- Tisch Tisch Artikel rieren öffnen öffnen... -
Seite 24: Berichte
Daten. Der X-Bericht kann als Zwischenbericht beliebig oft ausgedruckt werden. Der Z-Bericht ist ein Abschlussbericht, nach dem Ausdruck werden die Umsatzspeicher im Kassensystem gelöscht. Wenn Sie weitergehende Fragen haben, besuchen Sie unsere Website www.quorion.de oder wenden Sie sich an Ihren QUORiON-Fachhändler. -
Seite 25: Programmierung
Programmierung Wenn Sie weitergehende Fragen haben, besuchen Sie unsere Website www.quorion.de oder wenden Sie sich an Ihren QUORiON-Fachhändler. 10.1 Programmierung von Datum und Uhrzeit Die Programmierung von Datum und Uhrzeit erfolgt in Betriebsart P. Geben Sie das Datum in der Form TTMMJJJJ ein und bestätigen Sie mit der Systemtaste DATUM. -
Seite 26: Informationen Zur Emv Und Sicherheit
Eine „Konformitätserklärung“ in Übereinstimmung mit den oben aufgeführten Richtlinien und Standards ist abgegeben worden und kann bei der QUORiON Data Systems GmbH eingesehen werden: QUORiON Data Systems GmbH, An der Klinge 6, 99095 Erfurt, Germany (E-mail: info@quorion.de; web: www.quorion.de) Impressum...
