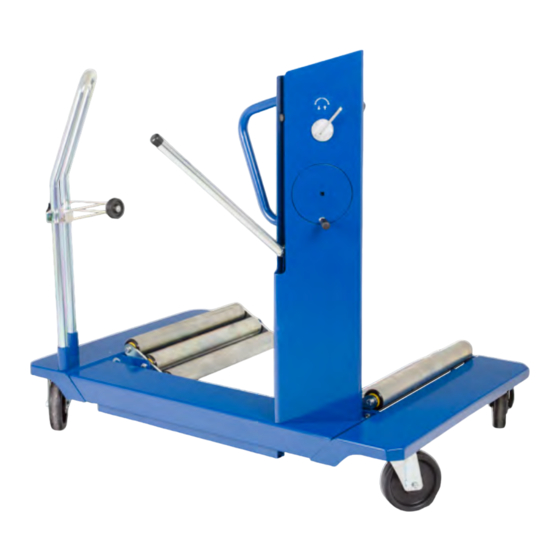

AC Hydraulic WT1500NT Betriebsanleitung

Radmontagegerät
Vorschau ausblenden Andere Handbücher für WT1500NT:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
WT1500NT
Capacity 1500 kg
WT1500N
Capacity 1500 kg
Brugermanual
DK
Hjulløfter
User's guide
GB
Wheel Removal Trolley
Betriebsanleitung
DE
Radmontagegerät
DK
NO
FI
NL
AC Hydraulic A/S
Fanøvej 6
DK-8800 Viborg - Danmark
Tel.: +45 8662 2166
Fax: +45 8662 2988
E-mail: ac@ac-hydraulic.dk
www.ac-hydraulic.com
WT1500NT-B
Capacity 1500 kg
GB
DE
FR
ES
IT
RU
SE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für AC Hydraulic WT1500NT

Inhaltszusammenfassung für AC Hydraulic WT1500NT

  • Seite 1 WT1500NT Capacity 1500 kg Capacity 1500 kg WT1500N Capacity 1500 kg Brugermanual Hjulløfter User’s guide Wheel Removal Trolley Betriebsanleitung Radmontagegerät AC Hydraulic A/S Fanøvej 6 DK-8800 Viborg - Danmark Tel.: +45 8662 2166 Fax: +45 8662 2988 E-mail: ac@ac-hydraulic.dk www.ac-hydraulic.com...

  • Seite 2: Key To Symbols

    • Pump       • Reservoir     • Supporting structure      • Rollers • Wheels            Intended use  ...

  • Seite 3: Symbolerklärung

    • Wartung Respectez les consignes locales de recyclage et la régle- • Sicherheitsinspektion mentation en vigueur. • Fehlersuche und -behebung Montage • Detailzeichnungen und Ersatzteile Utilisation • Hydraulisches diagramm Maintenance • Zubehör Guide de dépannage • EG Konformitätserklärung Risque d’écrasement Transport SYMBOLERKLÄRUNG Maintenance mensuel...
  • Seite 4 • Säiliö • Hydraulisch schema • Tukirakenne • Accessoires • Rulla • EU Verklaring van overeenstemming • Pyörät VERKLARING VAN DE SYMBOLEN Käyttötarkoitus Rengasnostinta saa käyttää vain renkaiden nostamiseen – ei WAARSCHUWING! Wees voorzichtig en gebruik het pro- ajoneuvon nostamiseen (Fig. 3). duct op de juiste manier.
  • Seite 5 Solución de problemas • Struttura di supporto Peligro de aplastamiento • Rulli Transporte • Ruote Mantenimiento mensual Utilizzo previsto Inspección de seguridad Il sollevatori de ruote serve solo per il sollevamento di ruote, non per il sollevamento di veicoli (Fig. 3). RU Перевод...
  • Seite 6 ADVARSLER – sikkerhedsforanstaltninger WARNINGS – Safe usage instructions WARNUNGEN – Sicherheitsvorschriften AVERTISSEMENTS – Instructions pour une utilisation de toute sécurité VARNINGAR – instruktioner för säker användning VAROITUKSET – Turvallisuusohjeet WAARSCHUWING – Instructies voor veilig gebruik ADVERTENCIAS – Instrucciones de seguridad AVVERTENZA –...

  • Seite 7: Inhaltsverzeichnis

    OBS:  (Fig. 27) Quality Brake fluid Hydraulic oil ISO VG 15 1,2 l OBS:  (Fig. 27) Fig. 4 Fig. 5 Fig. 6 Fig. 7...
  • Seite 8 Fig. 8...

  • Seite 9: Fig. 9

    Fig. 9      Fig. 10               ...
  • Seite 10 Montering Assembly Montage Assemblage Montering Asentaminen Assemblage Montaje Montaggio Сборка Fig. 11 Fig. 12...
  • Seite 11 WT1500NT WT1500N (Fig. 14), (Fig. 15) WT1500NT-B Fig. 13 WT1500NT-B  (Fig. 15) Fig. 14...
  • Seite 12 WT1500NT-B Fig. 15...
  • Seite 13 WT1500NT WT1500NT-B WT1500N (Fig. 17) Fig. 16...
  • Seite 14 WT1500N Fig. 17 WT1500N Click! Fig. 18...
  • Seite 15 WT1500NT WT1500NT-B Click! Fig. 19...
  • Seite 16 Fig. 20...
  • Seite 17 Fig. 21 Fig. 22 Fig. 23...

  • Seite 18: Obs:  (Fig. 27)

         Betjening Bedienung Utilisation Användning Käyttäminen                 Gebruik         Manejo Utilizzo Использование OBS:  (Fig. 8) Fig.
  • Seite 19 Fig. 27...
  • Seite 20     Vedligeholdelse Users Maintenance Wartung Maintenance Underhåll Huolto           Onderhoud               Mantenimiento    ...
  • Seite 21 Fig. 29 Fig. 30...

  • Seite 22: Iso Vg 15

    2022 1500 kg 1500 kg 3300 lbs 3300 lbs 0604111 Fig. 31 ISO VG 15 1,2 l Fig. 32...
  • Seite 23     Fejlfinding Troubleshooting Fehlersuche und -behebung Guide de dépannage Felsökning Vianmääritys Storingzoeken       Solución de problemas                 ...

  • Seite 24: Obs:  (Fig. 27)

    OBS:  Fig. (Fig. 24) - (Fig. 27) OBS:  (Fig. 35) Fig. 34...
  • Seite 25 Fig. 35...
  • Seite 26 WT1500NT-B WT1500NT...
  • Seite 27 WT1500NT-B WT1500NT Pos. Art. No. Art. No. Pcs. Benævnelse Description Bezeichnung 61 023 00 61 020 00 Hjulløfter Wheel removal trolley Radmontagegerät 02 001 00 02 001 00 Møtrik Mutter 02 001 40 02 001 40 Skrue Screw Schraube 02 002 30...
  • Seite 28 WT1500N...
  • Seite 29 WT1500N Pos. Art. No. Pcs. Benævnelse Description Bezeichnung 61 021 00 Hjulløfter Wheel removal trolley Radmontagegerät 02 001 00 Møtrik Mutter 02 002 66 Skrue Screw Schraube 02 002 91 Skrue Screw Schraube 02 005 06 Skrue Screw Schraube 02 006 86 Surring Ratchet tie Ratschengurt...
  • Seite 30 61 021 50...
  • Seite 31 WT1500NT-B WT1500NT Pos. Art. No. Pcs. Benævnelse Description Bezeichnung 61 021 50 Søjle Column Säule 01 244 00 Pakning Seal Ditchtung 01 438 00 Pakning Seal Ditchtung 02 001 00 Møtrik Mutter 02 001 28 Skive Washer Scheibe 02 001 74...
  • Seite 32 61 021 60...
  • Seite 33 WT1500N Pos. Art. No. Pcs. Benævnelse Description Bezeichnung 61 021 60 Søjle Column Säule 01 244 00 Pakning Seal Ditchtung 01 438 00 Pakning Seal Ditchtung 02 001 00 Møtrik Mutter 02 001 28 Passkive Washer Scheibe 02 001 74 Skrue Screw Schraube...
  • Seite 34 61 020 30 WT1500NT-B WT1500NT Pos. Art. No. Pcs. Benævnelse Description Bezeichnung 61 020 30 Ruller Roller Rollen 02 121 00 Skive Washer Scheibe 02 322 00 Skrue Screw Schraube 02 614 00 Leje Bearing Lager 61 020 33 Rullekonsol...
  • Seite 35 90 971 10 WT1500NT-B WT1500NT WT1500N Pos. Art. No. Art. No. Pcs. Benævnelse Description Bezeichnung 90 971 10 90 971 10 Cylinder Cylinder Zylinder 01 003 00 01 003 00 O-ring O-ring O-ring 01 098 00 01 098 00 Støttering Back-up ring Stützring...
  • Seite 36 90 971 00 WT1500NT-B WT1500NT WT1500N Pos. Art. No. Art. No. Pcs. Benævnelse Description Bezeichnung 90 971 00 90 971 00 Pumpe Pump Pumpe 01 260 00 01 260 00 Afstryger Scraper ring Abstreifer 01 812 00 01 812 00...
  • Seite 37 90 971 20 WT1500NT-B WT1500NT WT1500N Pos. Art. No. Art. No. Pcs. Benævnelse Description Bezeichnung 90 971 20 90 971 20 2-trins pumpe 2-stage pump 2-Stufen-Pumpe 01 000 00 01 000 00 O-ring O-ring O-Ring 01 003 00 01 003 00...
  • Seite 38 90 867 10 WT1500NT-B WT1500NT WT1500N Pos. Art. No. Art. No. Pcs. Benævnelse Description Bezeichnung 90 867 10 90 867 10 Pumpestempel Pump piston Pumpkolben 01 003 00 01 003 00 O-ring O-ring O-Ring 01 638 00 01 638 00...
  • Seite 39 HYDRAULIK DIAGRAM HYDRAULIC CHART HYDRAULISCHES DIAGRAMM TILBEHØR ACCESSORIES ZUBEHÖR Pos. Art. No. Pcs. Benævnelse Description Bezeichnung 61 022 00 Bremsekit Breake set Bremsanlage 02 002 30 Skrue Screw Schraube 02 007 36 Hjul Wheel 02 116 00 Skive Washer Scheibe 02 312 00 Skrue Screw...
  • Seite 40 ЕС декларация соответствия Directive 2006/42/EC The Supply of Machinery (Safety) Regulations 2008 Hjulløfter, Käyttöohjeet, WT1500NT, WT1500NT-B, WT1500N WT1500NT, WT1500NT-B, WT1500N er i overensstemmelse med Maskindirektivets bestemmelser vastaa Konedirektiivin 2006/42/EC, EN1494 ja (The Supply of 2006/42/EC, EN1494 og (The Supply of Machinery (Safety) Machinery (Safety) Regulations 2008 (UK only)).
