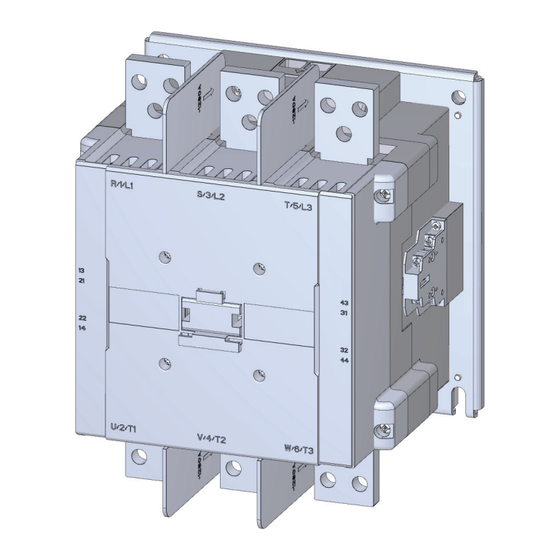

Siemens SIRIUS 3RT Gerätehandbuch
  1. Anleitungen
  2. Marken
  3. Siemens Anleitungen
  4. Steuergeräte
  5. SIRIUS 3RT
  6. Gerätehandbuch
Siemens SIRIUS 3RT Gerätehandbuch

Siemens SIRIUS 3RT Gerätehandbuch

Schaltgeräte schütze / schützkombinationen
Vorschau ausblenden Andere Handbücher für SIRIUS 3RT:
1
2
Inhalt
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
234
235
236
237
238
239
240
241
242
243
244
245
246
247
248
249
250
251
252
253
254
255
256
257
258
259
260
261
262
263
264
265
266
267
268
269
270
271
272
273
274
275
276
277
278
279
280
281
282
283
284
285
286
287
288
289
290
291
292
293
294
295
296
297
298
299
300
301
302
303
304
305
306
307
308
309
310
311
312
313
314
315
316
317
318
319
320
321
322
323
324
325
326
327
328
329
330
331
332
333
334
335
336
337
338
339
340
341
342
343
344
345
346
347
348
349
350
351
352
353
354
355
356
357
358
359
360
361
362
363
364
365
366
367
368
369
370
371
372
373
374
375
376
377
378
379
380
381
382
383
384
385
386
387
388
389
390
391
392
393
394
395
396
397
398
399
400
401
402
403
404
405
406
407
408
409
410
411
412
413
414
415
416
417
418
419
420
421
422
423
424
425
426
427
428
429
430
431
432
433
434
435
436
437
438
439
440
441
442
443
444
445
446
447
448
449
450
451
452
453
454
455
456
457
458
459
460
461
462
463
464
465
466
467
468
469
470
471
472
473
474
475
476
477
478
479
480
481
482
483
484
485
486
487
488
489
490
491
492
493
494
495
496
497
498
499
500
501
502
503
504
505
506
507
508
509
510
511
512
513
514
515
516
517
518
519
520
521
522
523
524
525
526
527
528
529
530
531
532
533
534
535
536
537
538
539
540
541
542
543
544
545
546
547
548
549
550
551
552
553
554
555
556
557
558
559
560
561
562
563
564
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Industrielle Schalttechnik
Schaltgeräte
Schütze / Schützkombinationen
SIRIUS 3RT
Gerätehandbuch
08/2022
A5E03656507110A/RS-AH/009
Einleitung
Normen
Sicherheitshinweise
Produktbeschreibung
Produktkombination
Projektieren
Montage
Anschließen
Zubehör
Technische Daten
Schaltpläne
Zuordnungsarten
Literatur
Maßbilder (Maße in mm)
1
2
3
4
5
6
7
8
9
10
11
A
B
C

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens SIRIUS 3RT

Inhaltszusammenfassung für Siemens SIRIUS 3RT

  • Seite 1 Einleitung Normen Sicherheitshinweise Industrielle Schalttechnik Produktbeschreibung Schaltgeräte Schütze / Schützkombinationen Produktkombination SIRIUS 3RT Projektieren Gerätehandbuch Montage Anschließen Zubehör Technische Daten Schaltpläne Zuordnungsarten Literatur Maßbilder (Maße in mm) 08/2022 A5E03656507110A/RS-AH/009...

  • Seite 2: Qualifiziertes Personal

    Beachten Sie Folgendes: WARNUNG Siemens-Produkte dürfen nur für die im Katalog und in der zugehörigen technischen Dokumentation vorgesehenen Einsatzfälle verwendet werden. Falls Fremdprodukte und -komponenten zum Einsatz kommen, müssen diese von Siemens empfohlen bzw. zugelassen sein. Der einwandfreie und sichere Betrieb der Produkte setzt sachgemäßen Transport, sachgemäße Lagerung, Aufstellung, Montage, Installation, Inbetriebnahme, Bedienung und...

  • Seite 3: Inhaltsverzeichnis

    Gültigkeitsbereich des Gerätehandbuchs ................14 Siemens Industry Online Support ..................14 Weitere Dokumentation ..................... 16 DataMatrix-Code........................ 16 Siemens Industry Online Support App ................17 Support Request ........................ 17 Normen ..............................19 Normen und Produktzulassungen..................19 Anforderungen an das Schalten hocheffizienter Motoren ............ 20 IE3 / IE4 ready ........................
  • Seite 4 Schütze für Bahnwendung nach IEC 60077-2 ..............120 6.10.2 Koppelschütze ......................... 121 6.10.2.1 Technische Hintergrundinformationen ................123 6.11 Schütze in Sicherheitsanwendungen ................123 6.11.1 Sicherheitshinweise ......................123 6.11.1.1 Allgemeine Sicherheitshinweise ..................123 Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 5 Schaltstücklebensdauer der Hilfs- und Hauptkontakte (Baugröße S3) ........ 188 6.16.2 Kondensatorschütze 3RT26 (Baugröße S00 bis S3)............189 6.16.2.1 Schaltstücklebensdauer der Hilfs- und Hauptkontakte............189 6.16.3 Leistungsschütze 3RT10 und Vakuumschütze 3RT12 (Baugröße S6 bis S12) ...... 191 Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 6 Projektieren ........................284 9.5.1.3 Auswahlhilfe für anbaubare Hilfsschalter für Leistungsschütze und Hilfsschütze....290 9.5.1.4 Montage / Demontage ..................... 303 9.5.2 Hilfsschalter für Leistungsschütze 3RT1 ................306 9.5.2.1 Beschreibung........................306 9.5.2.2 Projektieren ........................308 Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 7 Montage.......................... 355 9.16 Abdeckung für Ringkabelschuh ..................357 9.16.1 Beschreibung........................357 9.17 Plombierbare Abdeckung ....................358 9.17.1 Beschreibung........................358 9.17.2 Montage.......................... 358 9.18 3-Phasen-Einspeiseklemme ....................359 9.18.1 Beschreibung........................359 9.18.2 Montage.......................... 359 Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 8 Montage Baugröße S10 und S12 ..................396 9.31 Bausatz für Stern-Dreieck-Kombinationen (Baugröße S00 bis S3)........399 9.31.1 Beschreibung........................399 9.31.2 Montage Baugröße S00....................401 9.31.3 Montage Baugröße S0...................... 404 9.31.4 Montage Baugröße S2...................... 410 Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 9 Phasentrennwand für Schütze 3RT148 ................467 9.41.1 Beschreibung........................467 9.41.2 Montage.......................... 467 Technische Daten..........................473 10.1 Technische Daten im Siemens Industry Online Support............. 473 Schaltpläne ............................475 11.1 CAx-Daten ........................475 11.2 Schütze und Schütz-Zubehör.................... 475 11.3 Kondensatorschütze (S00 / S0 / S2 / S3) ................490 11.4...
  • Seite 10 Bohrplan der Schütze 3RT1487 ..................540 C.15 Kondensatorschütze 3RT26 ....................540 C.15.1 Kondensatorschütze 3RT261 (Baugröße S00) ..............540 C.15.2 Kondensatorschütze 3RT262 (Baugröße S0) ..............541 C.15.3 Kondensatorschütze 3RT263 (Baugröße S2) ..............543 Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 11 C.17.3 Stern-Dreieck-Kombinationen 3RA243 (Baugröße S2) ............556 C.17.4 Stern-Dreieck-Kombinationen 3RA244 (Baugröße S3) ............558 C.17.4.1 Stern-Dreieck-Kombinationen 3RA244.-8X.32-1 (Baugröße S3) ......... 558 C.17.4.2 Bohrplan der Stern-Dreieck-Kombinationen 3RA244.-8X.32-1 (Baugröße S3)..... 559 Index ..............................561 Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 12 Inhaltsverzeichnis Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 13: Einleitung

    (Stern‑Dreieck‑Kombinationen) Die Siemens AG, ihre Niederlassungen und Beteiligungsgesellschaften (im Folgenden "Siemens") sind nicht in der Lage, alle Eigenschaften einer Gesamtanlage oder Maschine, die nicht durch Siemens konzipiert wurde, zu garantieren. Siemens übernimmt auch keine Haftung für Empfehlungen, die durch die nachfolgende Beschreibung gegeben bzw.

  • Seite 14: Zweck Des Gerätehandbuchs

    Siemens Industry Online Support Informationen und Service Im Siemens Industry Online Support erhalten Sie schnell und einfach aktuelle Informationen aus unserer globalen Support-Datenbank. Rund um unsere Produkte und Systeme bieten wir eine Vielzahl von Informationen und Dienstleistungen an, die Sie in jeder Lebensphase Ihrer Maschine oder Anlage unterstützen –...

  • Seite 15: Produktsupport

    Support und dem Technical Forum • Favoriten / Tags Erstellen Sie Ihre eigene Wissensdatenbank, indem Sie "Favoriten" und "Tags" auf Dokumente setzen – einfach und effizient • Meine gesehenen Beiträge Übersichtliche Darstellung Ihrer zuletzt angesehenen Beiträge Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 16: Weitere Dokumentation

    DataMatrix-Code Auf den Geräten der Schütze und Schützkombinationen ist ein DataMatrix‑Code aufgelasert. Die DataMatrix‑Codes sind in der ISO/IEC 16022 standardisiert. Die DataMatrix‑Codes auf Siemens Geräten verwenden die ECC200‑Kodierung für eine leistungsfähige Fehlerkorrektur. Folgende Geräteinformationen sind im DataMatrix‑Code hinterlegt: Artikelnummer +...

  • Seite 17: Siemens Industry Online Support App

    Siemens Industry Online Support App Siemens Industry Online Support App Mithilfe der kostenlosen Siemens Industry Online Support App haben Sie Zugriff auf alle gerätespezifischen Informationen, die im Siemens Industry Online Support zu einer Artikelnummer verfügbar sind, z. B. Betriebsanleitungen, Handbücher, Datenblätter, FAQ.
  • Seite 18 Einleitung 1.9 Support Request Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 19: Normen

    Low-Voltage Switchgear and Control gear - Part 1: Zulassungen für UL-Markt, hauptsächlich USA General rules UL 60947‑4‑1 Low-Voltage Switchgear and Control gear - Part 4-1: Contactors and motor-starters - Electromechanical contactors and motor-starters Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 20: Anforderungen An Das Schalten Hocheffizienter Motoren

    Energieverteilung sowie industrielle Schalttechnik hat. Mit den Komponenten des SIRIUS Systembaukastens und dem Kompaktleistungsschalter 3VA sind Sie bestens für die aktuelle Motorengeneration gerüstet. Informationen zu IE3 / IE4 finden sie unter: Informationen IE3 (https://new.siemens.com/de/de/produkte/automatisierung/industrielle- schalttechnik/media/energieeffizienz.html) Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 21: Spannungsangaben

    Weitere Informationen zur Absicherung der Geräteanschlüsse der verschiedenen Schütztypen finden Sie in Kapitel "Warnhinweis (Seite 249)" und im Kapitel "Elektronischer Antrieb für Schütze 3RT1.5 / 3RT1.6 / 3RT1.7 mit Restlebensdauermeldung RLT (Ausnahme: 3RT12 / 3RT13) (Seite 86)". Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 22: Sichere Trennung

    Die SIRIUS Komponenten sind von verschiedenster Seite approbiert (Schiffbau etc.). Weitere Informationen sowie Zertifikate zum Download finden Sie im Internet (https:// support.industry.siemens.com/cs/ww/de/ps/16131/cert). Alle technischen Daten und weitere Informationen zu den Produkten finden Sie im Siemens Industry Online Support (https://support.industry.siemens.com/cs/ww/de/ps/16132/td). Sichere Trennung Definition "Sichere Trennung"...

  • Seite 23: Zwangsgeführte Kontaktelemente / Spiegelkontakte

    Spiegelkontakt im Leistungsschütz entsprechen den gleichen technischen Anforderungen. Die Schütze 3RT1 / 3RT2 / 3RH2 sind für Anwendungen im Sicherheitskreis geeignet. Für Hilfsschütze gilt dies aufgrund der Zwangsführung der Kontakte, für Motorschütze durch die Spiegelkontakt‑Eigenschaften der Hilfskontakte. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 24: Einsatz Für Stopp-Kategorie 0 / 1

    Lastarten gibt es auch spezielle Ausführungen für bestimmte Anwendungsbereiche mit erweitertem Einsatzbereich und speziellen Zusatzzulassungen für Bahnanwendungen oder für die fehlersichere Ansteuerung in Sicherheitsanwendungen. In den folgenden Unterkapiteln werden die verschiedenen Schützreihen mit ihrem möglichen Einsatzgebiet beschrieben. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 25 Steuern kleiner elektromagnetischer Last (max. 72 VA) AC‑15 Steuern elektromagnetischer Last (größer als 72 VA) Hilfsstromschaltglieder: Gebrauchskategorie für Gleichspannungen DC‑12 Steuern von ohmscher Last und Halbleiterlast in Eingangskreisen von Optokopplern DC‑13 Steuern von Elektromagneten Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 26 Normen 2.10 Anwendungsbereiche Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 27: Sicherheitshinweise

    Weiterführende Informationen zu möglichen Schutzmaßnahmen im Bereich Industrial Security finden Sie unter: https://www.siemens.com/industrialsecurity Die Produkte und Lösungen von Siemens werden ständig weiterentwickelt, um sie noch sicherer zu machen. Siemens empfiehlt ausdrücklich, Produkt-Updates anzuwenden, sobald sie zur Verfügung stehen und immer nur die aktuellen Produktversionen zu verwenden. Die Schütze / Schützkombinationen SIRIUS 3RT...

  • Seite 28: Bestimmungsgemäßer Gebrauch

    Sicherheitshinweise 3.5 Recycling und Entsorgung Verwendung veralteter oder nicht mehr unterstützter Versionen kann das Risiko von Cyber- Bedrohungen erhöhen. Um stets über Produkt-Updates informiert zu sein, abonnieren Sie den Siemens Industrial Security RSS Feed unter: https://www.siemens.com/cert Bestimmungsgemäßer Gebrauch Unsachgemäßer Gebrauch von Schützen 3RT1 / 3RT2 und Schützkombinationen Unsachgemäßer Gebrauch von Schützen 3RT1 / 3RT2 und Schützkombinationen und Ihrem...

  • Seite 29: Produktbeschreibung

    Schalten von elektrischen Verbrauchern. Die folgende Tabelle gibt einen Überblick über die Schützvarianten und Schützkombinationen in Baugröße S00 bis S12 (Tabelle zeigt Varianten mit Schraubanschlusstechnik). Bau‐ Hilfsschütze Leistungsschütze 3RT2 Wendekombinati‐ Stern-Dreieck-Kombinati‐ größe 3RH2 on 3RA23 on 3RA24 Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 30 Hilfsschütze Leistungsschütze 3RT2 Wendekombinati‐ Stern-Dreieck-Kombinati‐ größe 3RH2 on 3RA23 on 3RA24 Baugröße Leistungsschütze 3RT105, 3RT106 und 3RT107 (3-polig, AC-3) und Leistungsschütze 3RT145, 3RT146 und 3RT147 (3-polig, AC-1) (Abbildungen beispielhaft) S10 / S12 Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 31 Produktbeschreibung 4.1 Überblick über das Schützspektrum Leistungsschütze 3RT148 (3-polig, AC-1) (Abbildungen beispielhaft) 3RT1481 3RT1482 3RT1483 3RT1485 3RT1486 3RT1487 Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 32 Produktbeschreibung 4.1 Überblick über das Schützspektrum Baugröße Vakuumschütze 3RT12 S10 / S12 Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 33 Produktbeschreibung 4.1 Überblick über das Schützspektrum Baugröße Leistungsschütze 3RT13 (4-polig, AC-1) Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 34: Geräteausführungen

    Baugrößen S6 bis S12 verfügbar. Das SIRIUS-Schützprogramm umfasst: • Leistungsschütze 3RT.0 und Vakuumschütze 3RT12 zum Schalten von motorischen Lasten • 4-polige Schütze 3RT23 / 3RT13 zum Schalten von schwachinduktiven oder nichtinduktiven Lasten Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 35: Baugrößen

    Die SIRIUS-Schützreihe deckt mit sieben Baugrößen lückenlos den Bereich bis 250 kW ab. Je Baugröße stehen mehrere Normmotorleistungen zur Verfügung. Verweis Weitere Informationen ... finden Sie im Kapitel ... zu den Grundvarianten und Sonderausführungen Projektieren (Seite 75) der Hilfsschütze und Leistungsschütze Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 36: Leistungsschütze 3Rt2

    • Ringkabelschuhanschluss (nur Baugröße S0 / S00) • Schienenanschluss, Rahmenklemme abnehmbar (nur Baugröße S3) • Schraubanschluss mit Rahmenklemme (nur Baugröße S3) • Lötstiftanschluss (nur Baugröße S00) Der Lötstiftanschluss ist nur in Verbindung mit dem Zubehörteil Lötstiftadapter möglich. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 37: Leistungsschütze 3Rt201 (Baugröße S00)

    1 Hilfskontakt integriert (1 Schließer) ⑦ Hauptstromkreisklemme des Schützes zum Verbraucher / Motoranschluss (T1, T2, T3) ⑧ Hauptstromkreisklemme des Schützes zum Stromnetz (L1, L2, L3) Bild 4-1 Leistungsschütz 3RT201.-..-.., Baugröße S00, Übersicht Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 38: Leistungsschütze 3Rt202 (Baugröße S0)

    Öffnungen für Hauptstrom-Spannungsabgriff (nur Sondervariante mit Spannungsabgriff) ⑧ 2 Hilfskontakte integriert (1 Schließer und 1 Öffner) ⑨ Hauptstromkreisklemme des Schützes zum Stromnetz (L1, L2, L3) Bild 4-2 Leistungsschütz 3RT202.-..-.., Baugröße S0, Übersicht Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 39: Leistungsschütze 3Rt203 (Baugröße S2)

    Öffnungen für Hauptstrom-Spannungsabgriff (nur Sondervariante mit Spannungsabgriff) ⑧ 2 Hilfskontakte integriert (1 Schließer und 1 Öffner) ⑨ Hauptstromkreisklemme des Schützes zum Stromnetz (L1, L2, L3) Bild 4-3 Leistungsschütz 3RT203.-..-.., Baugröße S2, Übersicht Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 40: Schütze 3Rt203.-.S.30 Mit Fehlersicherem Steuereingang (Baugröße S2)

    Hauptstromkreisklemme des Schützes zum Verbraucher / Motoranschluss (T1, T2, T3) ⑥ Beschriftungsschild ⑦ Fehlersicherer Steuereingang (F-PLC-IN) ⑧ 1 Hilfskontakt integriert (1 Öffner) ⑨ Hauptstromkreisklemme des Schützes zum Stromnetz (L1, L2, L3) Bild 4-4 Schütze 3RT203.-.S.30 mit fehlersicherem Steuereingang, Baugröße S2, Übersicht Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 41 ⑧ Abnehmbare Hauptstromkreisklemme des Schützes zum Stromnetz (L1, L2, L3). Optional ist ein Ringkabelschuhanschluss oder ein Schienenanschluss nach Entfernung des Rah‐ menklemmenblocks möglich. Bild 4-5 Leistungsschütz 3RT204.-..-.., Baugröße S3, Übersicht (Abbildung beispielhaft) Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 42: Schütze 3Rt204.-.S.30 Mit Fehlersicherem Steuereingang (Baugröße S3)

    Abnehmbare Hauptstromkreisklemme des Schützes zum Stromnetz (L1, L2, L3). Optional ist ein Ringkabelschuhanschluss oder ein Schienenanschluss nach Entfernung des Rah‐ menklemmenblocks möglich. Bild 4-6 Schütze 3RT204.-.S.30 mit fehlersicherem Steuereingang, Baugröße S3, Übersicht Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 43: Leistungsschütze 3Rt1

    ✓ — ✓ — schluss über Rahmenklem‐ me (optional) Schrauban‐ ✓ ✓ ✓ ✓ ✓ schluss über Anschluss‐ schiene Hilfsleiter und ✓ ✓ — ✓ — Steuerleiter in Federzugan‐ schluss (opti‐ onal) Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 44 ⑤ Hauptstromkreisanschluss als Schienenanschluss (T1, T2, T3) ⑥ 4 seitliche Hilfskontakte (2 Schließer und 2 Öffner) ⑦ Hauptstromkreisanschluss als Schienenanschluss (L1, L2, L3) Bild 4-7 Leistungsschütz 3RT1054-6NB36, Baugröße S6, Übersicht (Abbildung beispielhaft) Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 45 ⑤ Hauptstromkreisanschluss als Schienenanschluss (T1, T2, T3) ⑥ 4 seitliche Hilfskontakte (2 Schließer und 2 Öffner) ⑦ Hauptstromkreisanschluss als Schienenanschluss (L1, L2, L3) Bild 4-8 Leistungsschütz 3RT1064-6AB36, Baugröße S10, Übersicht (Abbildung beispielhaft) Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 46 ⑤ Hauptstromkreisanschluss als Schienenanschluss (T1, T2, T3) ⑥ 4 seitliche Hilfskontakte (2 Schließer und 2 Öffner) ⑦ Hauptstromkreisanschluss als Schienenanschluss (L1, L2, L3) Bild 4-9 Leistungsschütz 3RT1075-6NB36, Baugröße S12, Übersicht (Abbildung beispielhaft) Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 47 ③ Beschriftungsschild ④ Hauptstromkreisanschluss als Schienenanschluss (T1, T2, T3) ⑤ 4 seitliche Hilfskontakte (2 Schließer und 2 Öffner) ⑥ Hauptstromkreisanschluss als Schienenanschluss (L1, L2, L3) Bild 4-10 Vakuumschütz 3RT1264-6LA06, Baugröße S10, Übersicht Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 48 ③ Beschriftungsschild ④ Hauptstromkreisanschluss als Schienenanschluss (T1, T2, T3) ⑤ 4 seitliche Hilfskontakte (2 Schließer und 2 Öffner) ⑥ Hauptstromkreisanschluss als Schienenanschluss (L1, L2, L3) Bild 4-11 Vakuumschütz 3RT1275-6LA06, Baugröße S12, Übersicht Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 49: Leistungsschütze 3Rt135 (Baugröße S6)

    Hauptstromkreisanschluss als Schienenanschluss (T1, T2, T3, T4) ⑤ 4 seitliche Hilfskontakte (2 Schließer und 2 Öffner) ⑥ Hauptstromkreisanschluss als Schienenanschluss (L1, L2, L3, L4) Bild 4-12 Leistungsschütz 3RT135, Baugröße S6, Übersicht (Abbildung beispielhaft) Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 50: Leistungsschütze 3Rt136 (Baugröße S10)

    Hauptstromkreisanschluss als Schienenanschluss (T1, T2, T3, T4) ⑤ 4 seitliche Hilfskontakte (2 Schließer und 2 Öffner) ⑥ Hauptstromkreisanschluss als Schienenanschluss (L1, L2, L3, L4) Bild 4-13 Leistungsschütz 3RT136, Baugröße S10, Übersicht (Abbildung beispielhaft) Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 51: Leistungsschütze 3Rt137 (Baugröße S12)

    Hauptstromkreisanschluss als Schienenanschluss (T1, T2, T3, T4) ⑤ 4 seitliche Hilfskontakte (2 Schließer und 2 Öffner) ⑥ Hauptstromkreisanschluss als Schienenanschluss (L1, L2, L3, L4) Bild 4-14 Leistungsschütz 3RT137, Baugröße S12, Übersicht (Abbildung beispielhaft) Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 52 2 seitliche Hilfskontakte (1 Schließer und 1 Öffner) ③ Hauptstromkreisanschluss als Schienenanschluss (T1, T2, T3) ④ 2 seitliche Hilfskontakte (1 Schließer und 1 Öffner) ⑤ Hauptstromkreisanschluss als Schienenanschluss (L1, L2, L3) Bild 4-15 Leistungsschütz 3RT1481, Übersicht (Abbildung beispielhaft) Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 53 2 seitliche Hilfskontakte (1 Schließer und 1 Öffner) ③ Hauptstromkreisanschluss als Schienenanschluss (T1, T2, T3) ④ 2 seitliche Hilfskontakte (1 Schließer und 1 Öffner) ⑤ Hauptstromkreisanschluss als Schienenanschluss (L1, L2, L3) Bild 4-16 Leistungsschütz 3RT1483, Übersicht (Abbildung beispielhaft) Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 54 2 seitliche Hilfskontakte (1 Schließer und 1 Öffner) ③ Hauptstromkreisanschluss als Schienenanschluss (T1, T2, T3) ④ 2 seitliche Hilfskontakte (1 Schließer und 1 Öffner) ⑤ Hauptstromkreisanschluss als Schienenanschluss (L1, L2, L3) Bild 4-17 Leistungsschütz 3RT1485, Übersicht (Abbildung beispielhaft) Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 55: Hilfsschütze 3Rh2

    Hilfsschütze 3RH2 Die Hilfsschütze 3RH2 sind in folgenden Ausführungen lieferbar. Als Antriebsoptionen stehen Schütze mit AC‑ und DC‑Antrieben von 24 V bis 230 V (Vorzugsspannungen) zur Verfügung. Weitere Spannungsvarianten sind auf Anfrage erhältlich. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 56 ✓ ✓ Ringkabelschuhanschluss ✓ Lötstiftanschluss (nur in Ver‐ ✓ ✓ ✓ bindung mit dem Zubehör‐ teil Lötstiftadapter möglich) Die folgenden Darstellungen zeigen beispielhaft die Ausstattungsmerkmale der Hilfsschütze 3RH2 zum Schalten im Hilfsstromkreis. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 57: Hilfsschütz 3Rh21, 4-Polig

    Hilfsschütz 3RH21..-.., 4-polig, Baugröße S00, Übersicht Hilfsschütz 3RH22, 8‑polig ① Spulenanschluss frontseitig ② Aufnahmeöffnung für Überspannungsbegrenzung ③ Beschriftungsschild ④ Hilfskontakte Bild 4-20 Hilfsschütz 3RH22..‑..mit nicht lösbarem frontseitigen Hilfsschalter, 8-polig, Baugröße S00, Übersicht Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 58: Kondensatorschütze 3Rt26

    1 Schließer und 2 Öffner kontakte 2 Öffner oder 1 Schließer und 1 Öffner 2 Öffner oder 1 Schließer und 1 Öffner Varianten der Kondensatorschütze 3RT26 Anschlusstechniken Die Kondensatorschütze sind mit folgenden Anschlusstechniken verfügbar: ● Schraubanschluss Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 59: Kondensatorschütze 3Rt26 (Baugröße S00)

    1 Hilfskontakt integriert ⑤ Vorladewiderstände ⑥ Hauptstromkreisklemme des Schützes zum Verbraucher (T1, T2, T3) ⑦ Beschriftungsschild ⑧ Hauptstromkreisklemme des Schützes zum Stromnetz (L1, L2, L3) Bild 4-21 Kondensatorschütz 3RT2617-..-.., Baugröße S00, Übersicht Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 60: Kondensatorschütze 3Rt26 (Baugröße S0)

    Hauptstromkreisklemme des Schützes zum Verbraucher (T1, T2, T3) ⑤ Vorladewiderstände ⑥ Beschriftungsschild ⑦ 2 Hilfskontakte integriert ⑧ Hauptstromkreisklemme des Schützes zum Stromnetz (L1, L2, L3) Bild 4-22 Kondensatorschütz 3RT2625-..-.., Baugröße S0, Übersicht Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 61 Hauptstromkreisklemme des Schützes zum Verbraucher (T1, T2, T3) ⑥ Vorladewiderstände ⑦ Beschriftungsschild ⑧ 2 Hilfskontakte integriert ⑨ Hauptstromkreisklemme des Schützes zum Stromnetz (L1, L2, L3) Bild 4-23 Kondensatorschütz 3RT2628-..-.., Baugröße S0, Übersicht Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 62: Kondensatorschütze 3Rt26 (Baugröße S2)

    ⑤ Hauptstromkreisklemme des Schützes zum Verbraucher (T1, T2, T3) ⑥ seitlicher Hilsschalter, links, mit 2 Hilfskontakten ⑦ Hauptstromkreisklemme des Schützes zum Stromnetz (L1, L2, L3) Bild 4-24 Kondensatorschütz 3RT263.-..-.., Baugröße S2, Übersicht Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 63: Kondensatorschütze 3Rt26 (Baugröße S3)

    4.2.5 Wendekombinationen 3RA23 Die Wendekombinationen der Baugröße S00 bis S3 sind in zwei Varianten lieferbar: • Komplett fertig verdrahtet und geprüft mit elektrischer und mechanischer Verriegelung. • Als Bausatz für den Selbstzusammenbau. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 64 Baugrößen S2 und S3 gibt es die Federzuganschlusstechnik nur im Steuerstromkreis. Die folgenden Darstellungen zeigen die komplett montierten Wendekombinationen in der Ausführung mit Schraubanschlusstechnik. Bild 4-26 Wendekombination 3RA23, Schraubanschluss, Baugröße S00 Bild 4-27 Wendekombination 3RA23, Schraubanschluss, Baugröße S0 Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 65: Wendekombinationen Mit Kommunikationsschnittstelle

    Wendekombination 3RA23, Schraubanschluss, Baugröße S2 Bild 4-29 Wendekombination 3RA23, Schraubanschluss, Baugröße S3 Wendekombinationen mit Kommunikationsschnittstelle Die Wendekombinationen mit Kommunikationsschnittstelle werden benötigt für den Anbau der Funktionsmodule zur Anbindung an die Steuerung über das Bussystem. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 66: Stern-Dreieck-Kombinationen 3Ra24

    Die Baugrößen S2 und S3 stehen nur mit Schraubanschlusstechnik zur Verfügung. In den Baugrößen S2 und S3 gibt es die Federzuganschlusstechnik nur im Steuerstromkreis. Die folgenden Darstellungen zeigen die komplett montierten Stern-Dreieck-Kombinationen ohne Kommunikationsanbindung in der Ausführung mit Schraubanschlusstechnik. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 67 Produktbeschreibung 4.2 Geräteausführungen Bild 4-30 Stern‑Dreieck‑Kombination 3RA24, Schraubanschluss, Baugröße S00 Bild 4-31 Stern‑Dreieck‑Kombination 3RA24, Schraubanschluss, Baugröße S0 Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 68 Produktbeschreibung 4.2 Geräteausführungen Bild 4-32 Stern‑Dreieck‑Kombination 3RA24, Schraubanschluss, Baugröße S2 / S2 / S0 (3RA2434-8X.32-1..., 3RA2435-8X.32-1..., 3RA2436-8X.32-1...) Bild 4-33 Stern‑Dreieck‑Kombination 3RA24, Schraubanschluss, Baugröße S2 / S2 / S2 (3RA2437-8X.32-1...) Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 69 Anlaufstromspitzen (Stern-Dreieck-Kombination) (Seite 150) zu den Komponenten für den Selbstzusammenbau Bausatz für Stern-Dreieck-Kombinationen (Baugrö‐ der Stern‑Dreieck‑Kombinationen ße S00 bis S3) (Seite 399) und Verdrahtungsbau‐ satz für Stern-Dreieck-Kombinationen (Baugröße S6 bis S12) (Seite 432). Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 70: Antriebsoptionen

    Für die Schütze 3RT13 (Baugröße S6 bis S12) steht folgende Antriebsart zur Verfügung: • AC / DC‑Antrieb (elektronisch gesteuert) Für die Schütze 3RT148 steht folgende Antriebsart zur Verfügung: • AC / DC‑Antrieb (elektronisch gesteuert) Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 71: Verweis

    Produktbeschreibung 4.3 Verweis Verweis Verweis Weitere Informationen ... finden Sie im Kapitel ... zu den Anwendungsbereichen der Hilfs‑ und Leis‐ Projektieren (Seite 75) tungsschütze Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 72 Produktbeschreibung 4.3 Verweis Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 73: Produktkombination

    • Schütze 3RT148 mit Leistungsschalter 3VA und 3WL Verweis Weitere Informationen ... finden Sie im Anhang … zu den Kombinationsmöglichkeiten von Standard‐ "Literatur" unter "Handbücher - SIRIUS Systembau‐ produkten aus dem SIRIUS-Systembaukasten kasten (Seite 504)". Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 74 Produktkombination Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 75: Projektieren

    AC‑12 / AC‑15 / AC‑14 / DC‑12 / DC‑13). • 4-polige Hilfsschütze 3RH21 • 8-polige Hilfsschütze 3RH22 Schalten von kapaziti‐ Schütze zum Schalten von kapazitiven Lasten (Gebrauchskategorie AC-6b) ven Lasten • 3-polige Kondensatorschütze 3RT26 Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 76: Tia Selection Tool

    Stern-Dreieck-Kombination als Bausatz für den Selbstzusammenbau TIA Selection Tool Mit dem TIA Selection Tool können Sie Geräte für Totally Integrated Automation (TIA) auswählen, konfigurieren und bestellen. Sie finden das TIA Selection Tool im Internet (http://www.siemens.de/tst). Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 77: Antriebssystem / Spulenauswahl Schütze 3Rt Und Hilfsschütze 3Rh2

    Ansteuerelektronik ermöglicht, die einem DC‑Antrieb vorgeschaltet ist. Hinweis Komplexe elektronische Bauteile Bitte beachten Sie bei einem Einsatz in sicherheitsgerichteten Anwendungen, dass in den elektronisch gesteuerten DC‑Antrieben und AC / DC‑Antrieben komplexe elektronische Bauteile (Mikroprozessor) eingesetzt sind. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 78: Elektronischer Antrieb Für Schütze 3Rt203.-.S.30 / 3Rt204.-.S.30 Mit Fehlersicherem Steuereingang

    Elektronischer Antrieb für Schütze mit fehlersicherem Steuereingang 3RT203.-.S.30-../ 3RT204.-.S.30-..für SPS‑Ausgang / fehlersicheren SPS‑Ausgang (Relais oder Halbleiter) DC 24 V mit Versorgungsspannung AC oder DC 21 ... 33 V, 83 ... 150 V oder 175 ... 280 V. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 79: Ansteuerung Über Steuereingang Dc

    • Elektronischer Antrieb (AC‑ oder DC‑Ansteuerung) für Schütze mit Restlebensdauermeldung RLT • Elektronischer Antrieb (DC‑Ansteuerung) für Schütze mit erweitertem Einsatzbereich und Bahnanwendungen • Elektronischer Antrieb (AC‑ oder DC‑Ansteuerung) für Schütze mit fehlersicherem Steuereingang Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 80 Auf die elektronischen Antriebe für Schütze mit Restlebensdauermeldung RLT können keine zusätzlichen RC‑Glieder aufgesteckt werden. Folgende Grafik zeigt die Einschubspulen für die Luftschütze 3RT105, 3RT106 / 3RT145, 3RT146 und die Vakuumschütze 3RT126 und 3RT127: Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 81 Restlebensdauermeldung 3RT1...-.P... Überspannungsbegrenzer (RC-Glied), steckbar an Einschubspulen • für Schütze mit konventionellem Antrieb 3RT1...-.A... • für Schütze mit elektronischem Antrieb 3RT1...-.N... Gleiches Zubehör für Baugrößen S6 bis S12 Zubehör unterschiedlich je nach Baugröße Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 82: Standardantrieb Mit Sparschaltung (Konventioneller Antrieb) Für Schütze 3Rt1.5 / 3Rt1.6 / 3Rt1.7 (Ausnahme: 3Rt13)

    Antrieb abgedeckt. Arbeitsbereich Der Arbeitsbereich beträgt 0,8 x U - 1,1 x U , d. h. für das Beispiel: 0,8 x 200 V - 1,1 x 277 V. s min s max Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 83: Überbrückung Kurzzeitiger Spannungseinbrüche

    Ansteuerung Ausführung Elektronischer Antrieb 3RT1...-.N für SPS-Ausgang DC 24 V Es bestehen 2 Möglichkeiten, die Schütze anzusteuern: • Variante 1: über A1 / A2 • Variante 2: über SPS-Ausgang DC 24 V Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 84 (entspricht der werkseitigen Voreinstellung). Das Schütz kann sonst über A1 / A2 nicht betätigt werden. Ansteuerung über Steuereingang DC 24 V L1/L+ N/L- A1 A2 ① Schiebeschalter "ON" ② SPS-Eingang Stecker 2-polig Bild 6-3 3RT1.5.-.N...-..Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 85 Der Schiebeschalter an der Stirnseite der Einschubspule ist vor Inbetriebnahme in Stellung "ON" zu schalten (werkseitige Voreinstellung ist "OFF"). Anschluss DC 24 V Steuersignal 1 x (0,2 ... 2,5) mm² AWG 24 to 14 Bild 6-5 3RT1.5.-.N...-..Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 86: Elektronischer Antrieb Für Schütze 3Rt1.5 / 3Rt1.6 / 3Rt1.7 Mit Restlebensdauermeldung Rlt (Ausnahme: 3Rt12 / 3Rt13)

    Erreichen festgelegter Grenzen gemeldet. Bei Ausfall der Steuerspannung gehen die gespeicherten Daten nicht verloren. Nach einem Wechsel der Hauptkontakte ist die Messung der Restlebensdauer über RESET zurückzusetzen und beginnt von neuem. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 87 Hauptkontakte ist einzuplanen. 100% Die verschiedenen Abbrandzustände werden am seitlichen Elektronikmodul des Schützes über LEDs zusätzlich optisch angezeigt: • 60 % bei Restlebensdauer (grüne LED) • 40 % (orange) • 20 % (rot) Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 88: Rücksetzen Der Restlebensdauermeldung Rlt

    RLT die Spannung über den Schützhauptkontakten beim Ausschalten des Schützes. Je nach Schlupf stellen sich in Läuferkreisen jedoch Spannungswerte ein, die für eine Auswertung nicht geeignet sind und zu frühzeitiger Meldung der RLT führen. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 89: Reststrom Über Den Hauptkontakten

    Magnetspule. Sie ist über die am seitlichen Elektronikmodul herausgeführten Leitungen über Flachstecker angeschlossen, um bei einem Spulentausch eine Verwechslung mit anderen Spulen zu vermeiden. Die an den Hauptstrombahnen des Schützes ein- und ausgangsseitig angeschlossenen Leitungen sind für die Erfassung der Restlebensdauermeldung RLT. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 90: Stromversorgung

    Ansteuerung ohne Koppelglied, z. B. direkt aus SPS mit DC 24 V über Steuereingang IN+/IN– • Stromaufnahme ≤ 30 mA • Arbeitsbereich DC 17 bis 30 V Hinweis H2 und A1 sind intern verbunden und liegen somit auf gleichem Spannungspotenzial. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 91: Steuerung Über Relaisausgänge

    Über die Anschlüsse H1/H2 kann das Schütz über Relaisausgänge angesteuert werden. Die Relaiskontakte werden mit ca. 5 mA und der angelegten Steuerspeisespannung an A1/A2 belastet. Hinweis H2 und A1 sind intern verbunden und liegen somit auf gleichem Spannungspotenzial. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 92: Elektronischer Antrieb Für Schütze 3Rt1.5 / 3Rt1.6 / 3Rt1.7 Mit Erweitertem Einsatzbereich Und Bahnanwendungen (Ausnahme: 3Rt12 / 3Rt13)

    R1/R2 RLT‑Relaisausgang Für die Geräteanschlüsse R1/R2 (RLT-Relaisausgang) der Schütztypen 3RT1...-P... stehen die Angaben zur Absicherung gegen Kurzschluss zur Verfügung. Die technischen Daten zum Produkt finden Sie im Siemens Industry Online Support (https:// support.industry.siemens.com/cs/ww/de/ps/16132/td). IN+/IN- SPS‑Eingang Sichern Sie den digitalen Steuereingang (bei 3RT1...-P...: IN+/IN-) gemäß seines Types nach IEC60947‑1 Annex S mit seinem typischen Nennstrom ab.

  • Seite 93: Ansteuerung Über Steuereingang Dc 24

    Anschluss Versorgungsspannung Die Versorgungsspannung zur Stromversorgung des Magnetantriebes ist an A1/A2 anzuschließen. Hinweis Der Schiebeschalter an der Stirnseite der Einschubspule ist vor Inbetriebnahme in Stellung "ON" zu schalten (werkseitige Voreinstellung ist "OFF"). Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 94: Elektronischer Antrieb Für Schütze 3Rt1.5 / 3Rt1.6 / 3Rt1.7 Mit Fehlersicherem Steuereingang (Ausnahme: 3Rt12 / 3Rt13)

    Elektronischer Antrieb für Schütze mit fehlersicherem Steuereingang 3RT1...-.S.. für fehlersicheren SPS‑Ausgang (Relais oder Halbleiter) DC 24 V mit Versorgungsspannung AC oder DC 96 ... 127 V oder 200 ... 277 V. Arbeitsbereich Arbeitsbereich: 0,8 ... 1,1 x U Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 95 • Digitaler Steuereingang Typ 1 (IEC 60947‑1, Anhang S) Anschluss Versorgungsspannung Die Versorgungsspannung zur Stromversorgung des Magnetantriebes ist an A1/A2 anzuschließen. Anschluss DC 24 V Steuersignal 1 x (0,2 ... 2,5) mm² AWG 24 to 14 Bild 6-13 3RT1.5.-.S...-..Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 96: Elektronischer Antrieb Für Schütze 3Rt13

    DC‑Betätigung 0,8 x U - 1,1 x U s min s max 6.3.2.7 Elektronischer Antrieb für Schütze 3RT148 Die Magnetspule wird durch eine intern vorgeschaltete Steuerelektronik gesteuert. Dadurch ist eine Überspannungsbedämpfung der Magnetspule integriert. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 97: Schaltungsbeispiele

    • Die Anschlüsse H1 dürfen nicht durchgebrückt werden, da sonst alle Schütze einschalten, wenn nur ein Schütz angesteuert werden soll. • Die Anschlüsse H2 sollen nicht durchgebrückt werden, da sonst die interne Verbindung von A1 zu H2 im Fehlerfall überlastet werden kann. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 98: Einsatzumgebung

    Bei der Einsatzplanung der Hilfsschütze 3RH2 müssen die folgenden Informationen beachtet werden. Klimafestigkeit Die Hilfsschütze 3RH2 sind klimafest. Schock‑ und Schwingbeanspruchung Die Hilfsschütze 3RH2 sind bei AC‑ und DC‑Betätigung bezüglich ihrer Schockfestigkeit bei Sinusstoß und Rechteckstoß geprüft. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 99: Umgebungstemperatur

    Für den Einsatz der Schütze bei höheren Umgebungstemperaturen bis maximal 70 °C, müssen der Bemessungsbetriebsstrom I / AC‑1 bzw. I / DC‑1 und die Schalthäufigkeit z reduziert werden. Hierfür können folgende lineare Abhängigkeiten angesetzt werden: Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 100: Einsatz Der Schütze S00, S0, S2 Und S3 Bei Tiefen Umgebungstemperaturen

    Katalogdaten bleiben unverändert. Hierbei sind hohe Schalthäufigkeit und Einschaltdauer unkritischer, als geringe Schalthäufigkeit und Einschaltdauer. Schütze die Elektronik beinhalten oder mit elektronischem Zubehör kombiniert sind, dürfen nicht unter T = ‑40 °C eingesetzt werden. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 101: Schütze Mit Erweitertem Einsatzbereich Und Bahnzulassung Nach Iec 60077-2

    Arbeitsbereich der Magnetspule von 0,7 ... 1,25 x U . Dies muss bei der Auswahl der Geräte für Bahnanwendungen berücksichtigt werden. 6.4.4 Aufstellhöhe Bei Anlagen in größeren Höhenlagen sind die verringerte Isolationsfestigkeit und die verringerte Kühlwirkung der Luft zu berücksichtigen. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 102 Smin Smax Smin Smax Umgebungstemperatur: 0,80 1,10 1,09 1,03 0,87 0,95 bis +20 °C Umgebungstemperatur: 0,80 1,08 0,84 1,02 0,89 0,96 bis +40 °C Umgebungstemperatur: 0,86 1,02 0,91 0,97 bis +60 °C Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 103: Schalten Motorischer Lasten

    Die Vakuumschütze 3RT12 sind zum Schalten von Gleichspannung grundsätzlich nicht geeignet. Die folgende Grafik zeigt den Schnitt durch eine Vakuumröhre. ① Festes Schaltstück ② Kontakte ③ Lichtbogenkammer ④ Keramikisolator ⑤ Metallfaltenbalg ⑥ Führungslager ⑦ Bewegliches Schaltstück Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 104: Kommunikationsfähige Anbindung An Die Steuerung

    Alle angegebenen Bemessungsleistungen und Bemessungsströme beziehen sich auf eine Umgebungstemperatur von 60 °C. Leistungsschütze 3RT20 Artikelnummer P (AC-3 / AC-3e, 400 V) (AC-3 / AC-3e, 400 V) Baubreite [mm] (Baugröße S00) [kW] 3RT2015 3RT2016 3RT2017 3RT2018 Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 105 (AC-3 / AC-3e, 400 V) Baubreite [mm] (Baugröße S10) [kW] 3RT1064 3RT1065 3RT1066 Artikelnummer P (AC-3 / AC-3e, 400 V) (AC-3 / AC-3e, 400 V) Baubreite [mm] (Baugröße S12) [kW] 3RT1075 3RT1076 Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 106 <= 690 V: 3RT1966-1PV3 • U <= 1000 V: 3RT1966-1PV4 Das Hauptstrombahn‑Bedämpfungsmodul wird getrennt vom Schütz über eine ca. 35 cm lange Leitung an der Abgangsseite des Schütz 2T1 / 4T2 / 6T3 angeschlossen. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 107: Schalten Von Schwachinduktiven Lasten Oder Nichtinduktiven Lasten

    Ausführungen mit AC‑Magnetsystem. Innerhalb der jeweiligen Baugröße (S2 bis S12) haben alle Antriebsformen die gleiche Bautiefe (Ausnahme: 3RT13). Bemessungsleistungen Eine Baugröße beinhaltet mehrere Varianten mit unterschiedlichen Bemessungsbetriebsströmen I . Alle angegebenen Bemessungsströme beziehen sich auf eine Umgebungstemperatur von 40 °C. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 108 (AC-1, 690 V) Baubreite [mm] (Baugröße S2) 3RT2035 3RT2036 3RT2037 3RT2038 Artikelnummer (AC-1, 690 V) Baubreite [mm] (Baugröße S3) 3RT2045 3RT2046 3RT2047 Schütze 3RT23 Artikelnummer (AC-1, 690 V) Baubreite [mm] (Baugröße S00) 3RT2316 3RT2317 Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 109 (Baugröße S10) 3RT1363 3RT1364 Ab 275 A muss die Anschlussverbreiterung 3RT1966-4D verwendet werden Artikelnummer (AC-1, 690 V) Baubreite [mm] (Baugröße S12) 3RT1373 3RT1374 3RT1375 Ab 450 A muss die Anschlussverbreiterung 3RT1976-4D verwendet werden Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 110 (Baugröße S12) 3RT1476 Schütze 3RT148 Alle angegebenen Bemessungsströme beziehen sich auf eine Umgebungstemperatur von 55 °C. Artikelnummer (AC-1, 1000 V) Baubreite [mm] 3RT1481 3RT1482 1050 3RT1483 1260 3RT1485 1700 3RT1486 2100 3RT1487 2650 Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 111: Polumschaltung Bei Hebezeugmotoren

    (AC-1, 690 V) Baubreite [mm] (Baugröße S00) 3RT2516 3RT2517 3RT2518 Artikelnummer (AC-1, 690 V) Baubreite [mm] (Baugröße S0) 3RT2526 60 (Schraubanschluss) 61 (Federzuganschluss) Artikelnummer (AC-1, 690 V) Baubreite [mm] (Baugröße S2) 3RT2535 3RT2536 Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 112: Schalten Im Hilfsstromkreis

    Gebrauchskategorie AC‑15 / AC‑14 bis 10 A bei einer Spannung von bis zu 230 V und in der Gebrauchskategorie DC‑12 / DC‑13 bis 10 A bei DC 24 V. Hilfsschalter Die Hilfsschütze 3RH2 sind durch aufsetzbare Hilfsschalter um bis zu 4 Kontakte erweiterbar. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 113: Sonderausführung: Verklinkte Hilfsschütze 3Rh24

    Die Vorladewiderstände werden über voreilende Hilfskontakte eingeschaltet, bevor die Hauptkontakte schließen. Während des Schaltvorgangs, nach Abdämpfung des Spitzenstroms, werden diese wieder entkoppelt. Ebenso werden durch die Bedämpfung der Einschaltstromspitzen störende Rückwirkungen auf das Netz vermindert. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 114 AC-Magnetsystem. Hilfsschalter Für die Baugröße S2 und S3 sind alle frei verfügbaren Hilfsschalter durch seitliche Hilfsschalter realisiert. Die folgende Tabelle zeigt die für 3RT26 verfügbaren Standardvarianten. Andere Ausführungen sind auf Anfrage erhältlich. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 115 12,5 kvar (S00), 16,7 kvar (S0), 20 kvar, 25 kvar (S0), 33 kvar (S0 mit Einspeiseklemme), 50 kvar (S2), 75 kvar (S2), 75 kvar (S3) und 100 kvar (S3) bei 400 V zur Verfügung. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 116: Darstellung Des Einschaltvorgangs

    Kondensators an 400 V 50 Hz zu einer eingeschalteten Kondensatorbatterie von 250 kvar ohne Anwendung von Drosseln (Induktivitäten) Bild 6-15 1. Einschalten mit Schütz (ohne Vorladung) Ergebnis: Die maximale Einschaltstromspitze kann Werte über 10 kA erreichen. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 117: Warnhinweise

    Das Einschalten von Kondensatoren wurde bei maximal der 5-fachen Parallel-Last untersucht und die Lebensdauer überprüft. Warnhinweise GEFAHR Gefährliche Spannung. Lebensgefahr oder schwere Verletzungsgefahr. Vor Beginn der Arbeiten Anlage und Gerät spannungsfrei schalten. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 118 Hilfskontakte entkoppeln. Da aber im Fehlerfall nicht ausgeschlossen werden kann, dass es zu kritischen Überhitzung kommen kann wird in der Umgebung der Kondensatorschütze eine Werkstoffauswahl empfohlen die, dem Rechnung trägt. Z. B. schwer entflammbare und selbstverlöschende Werkstoffe. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 119 3RT2646 Baugröße 230 V, 50/60 Hz 1/h 400 V, 50/60 100 / 80 100/80 80/60 Hz 1/h 480 V, 50/60 Hz 1/h 500 V, 50/60 Hz 1/h 600 V, 50/60 Hz 1/h Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 120: 6.10 Schütze Mit Erweitertem Einsatzbereich

    Standardschütze 3RT1, mit 2 Betriebsarten für die direkte Ansteuerung ausgestattet. Baugröße Artikelnummer Leistung Drehstrommotor [kW] bei 400V 3RT201.-.X...-0LA2 3RT202.-.X...-0LA2 18,5 3RT203.-.X...-0LA2 3RT204.-.X...-0LA2 3RT105.-.X...-0LA2 3RT106.-.X...-0LA2 3RT107.-.X...-0LA2 Baugröße Artikelnummer Betriebsstrom I [A] AC‑1 bei 400V 3RT1456-2X...-0LA2 3RT1466-2X...-0LA2 3RT1467-2X...-0LA2 3RT1476-2X...-0LA2 Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 121: Koppelschütze

    400 V 3RH2…-2L… 3RT2.1.-2K… 3RT2.2.-2K… 6.10.2 Koppelschütze Anwendungsbereich Die Koppelschütze (DC 24 V‑Magnetspule) sind durch erweiterten Arbeitsbereich und reduzierte Spulenleistung auf die speziellen Erfordernisse für die systemgerechte Zusammenarbeit mit elektronischen Steuerungen abgestimmt. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 122 (mit Va‐ 1,0 W bei ristor) 24 V 25,0 W bei 3RT204. 24 V ‑.KB4. 0,9 W bei 24 V Hinweis Die Koppelschütze 3RT20 / 3RH21 können nicht mit Hilfsschaltern erweitert werden. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 123: Technische Hintergrundinformationen

    PL e / Kat. 4 nach EN ISO 13849-1:2015 Die Schütze mit fehlersicherem Steuereingang sind so ausgelegt, dass sich Applikationen bis zu SILCL 3 nach IEC 62061, PL e / Kat. 4 nach EN ISO 13849-1 realisieren lassen. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 124: Bestimmungsgemäßer Gebrauch

    Tausch von defekten Komponenten ein vollständiger Funktionstest der Anlage durchgeführt und erfolgreich abgeschlossen werden. Ein vollständiger Funktionstest besteht aus folgenden Prüfungen: • Anlagentest (Prüfung der Verdrahtung der angeschlossenen Sensoren und Aktoren) Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 125: Vorgehensweise Funktionsprüfung Für Kontaktbehaftete Aktoren

    Anlagen unter Sicherheitsaspekten wichtig sind oder sein können. Damit Sie auch in dieser Beziehung immer auf dem neuesten Stand sind und ggf. Änderungen an Ihrer Anlage vornehmen können, ist es notwendig, dass Sie den entsprechenden Newsletter abonnieren: SIEMENS-Newsletter (http://www.industry.siemens.com/newsletter) Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 126: Security-Hinweise

    Es liegt im Verantwortungsbereich des Herstellers einer Anlage oder Maschine, die korrekte Gesamtfunktion sicherzustellen. Die Siemens AG, ihre Niederlassungen und Beteiligungsgesellschaften (im Folgenden "Siemens") ist nicht in der Lage, alle Eigenschaften einer Gesamtanlage oder Maschine, die nicht durch Siemens konzipiert wurde, zu garantieren. Schütze / Schützkombinationen SIRIUS 3RT...

  • Seite 127: Sicherheitshinweise

    Projektieren 6.11 Schütze in Sicherheitsanwendungen Siemens übernimmt auch keine Haftung für Empfehlungen, die durch die nachfolgende Beschreibung gegeben bzw. impliziert werden. Aufgrund der nachfolgenden Beschreibung können keine neuen, über die allgemeinen Siemens-Lieferbedingungen hinausgehenden Garantie-, Gewährleistungs- oder Haftungsansprüche abgeleitet werden. 6.11.2.2...

  • Seite 128: Beschreibung

    Die in der Grafik dargestellten Eigenschaften der Eingänge und Ausgänge gelten ebenso für weitere Eingangsklemmen und Ausgangsklemmen der jeweiligen Teilfunktionen. Die Beschaltung kann für alle gleichwertigen Klemmen adaptiert werden. Dabei sind die Regeln aus der Dokumentation der jeweiligen Komponenten zu beachten. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 129: Pp-Schaltende Fehlersichere Ausgänge

    • Subsystem "Reagieren" bis SILCL 3 nach IEC 62061 und PL e / Kat. 4 nach EN ISO 13849‑1 • Redundante Aktoren • Verwendung von zwei sicherheitsgerichteten Ausgängen am Sicherheitsschaltgerät 3SK1, wenn Aktorleitungen ungeschützt im Feld verlegt werden. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 130 Projektieren 6.11 Schütze in Sicherheitsanwendungen Applikation ① Erfassen: NOT-HALT ② Auswerten: Sicherheitsschaltgerät 3SK1 ③ Reagieren: Schütze 3RT1 mit fehlersicherem Steuereingang Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 131 Projektieren 6.11 Schütze in Sicherheitsanwendungen Schaltplan Schütz 3RT1054-1SP36 Schütz 3RT1054-1SP36 Sicherheitsschaltgerät 3SK1122-.AB40 22,5 mm NOT‑HALT (zweikanalig) Starttaster Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 132 • Verwendung von einem sicherheitsgerichteten Ausgang am Sicherheitsschaltgerät 3SK1 • P‑ / M‑Schluss-sichere Verlegung im Feld oder Verlegung im Schaltschrank notwendig Applikation ① Erfassen: NOT-HALT ② Auswerten: Sicherheitsschaltgerät 3SK1 ③ Reagieren: Schütze 3RT1 mit fehlersicherem Steuereingang Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 133 Projektieren 6.11 Schütze in Sicherheitsanwendungen Schaltplan Schütz 3RT1054-1SP36 Schütz 3RT1054-1SP36 Sicherheitsschaltgerät 3SK1122-.AB40 22,5 mm NOT‑HALT (zweikanalig) Starttaster Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 134 Auswerten: Sicherheitsschaltgerät 3SK1 ③ Reagieren: Schütz 3RT1 mit fehlersicherem Steuereingang Hinweis Um PL c bei Kat. 2 nach EN ISO 13849‑1 zu erreichen, muss bei einer Fehlfunktion des Schützes eine Warnung ausgegeben werden. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 135 Projektieren 6.11 Schütze in Sicherheitsanwendungen Schaltplan Schütz 3RT1054-1SP36 Sicherheitsschaltgerät 3SK1122-.AB40 22,5 mm NOT‑HALT (zweikanalig) Starttaster Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 136: Pm-Schaltende Fehlersichere Ausgänge

    • Subsystem "Reagieren" bis SILCL 3 nach IEC 62061 und PL e / Kat. 4 nach EN ISO 13849‑1 • Redundante Aktoren • Verwendung von zwei sicherheitsgerichteten Ausgängen an der fehlersicheren Steuerung Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 137 ① Erfassen: NOT-HALT ② Auswerten: Automatisierungssystem SIMATIC S7‑1500 (Fehlersichere CPU für mittlere bis große Applikationen CPU 1515F‑2 PN, Digitaleingabemodul F‑DI, Digitalausgabemodul F‑DQ, Digita‐ leingabemodul DI) ③ Reagieren: Schütze 3RT1 mit fehlersicherem Steuereingang Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 138 Projektieren 6.11 Schütze in Sicherheitsanwendungen Schaltplan Automatisierungssystem SIMATIC S7‑1500 Schütz 3RT1054-1SP36 Schütz 3RT1054-1SP36 NOT‑HALT (zweikanalig) Starttaster Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 139 • Subsystem "Reagieren" bis SILCL 3 nach IEC 62061 und PL e / Kat. 4 nach EN ISO 13849‑1 • Redundante Aktoren • Verwendung von einem sicherheitsgerichteten Ausgang an der fehlersicheren Steuerung, wenn Aktorleitungen geschützt im Feld verlegt werden. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 140 ① Erfassen: NOT-HALT ② Auswerten: Automatisierungssystem SIMATIC S7‑1500 (Fehlersichere CPU für mittlere bis große Applikationen CPU 1515F‑2 PN, Digitaleingabemodul F‑DI, Digitalausgabemodul F‑DQ, Digita‐ leingabemodul DI) ③ Reagieren: Schütze 3RT1 mit fehlersicherem Steuereingang Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 141 Projektieren 6.11 Schütze in Sicherheitsanwendungen Schaltplan Automatisierungssystem SIMATIC S7‑1500 Schütz 3RT1054-1SP36 Schütz 3RT1054-1SP36 NOT‑HALT (zweikanalig) Starttaster Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 142 DI) ③ Reagieren: Schütz 3RT1 mit fehlersicherem Steuereingang Hinweis Um PL c bei Kat. 2 nach EN ISO 13849‑1 zu erreichen, muss bei einer Fehlfunktion des Schützes eine Warnung ausgegeben werden. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 143 6.11 Schütze in Sicherheitsanwendungen Schaltplan WARNUNG SIL (Safety Integrity Level) Lebensgefahr, schwere Verletzungsgefahr oder Sachschaden. Um mit dieser Verdrahtung SILCL 2 / Kat. 2 / PL c zu erreichen, ist ein entsprechend qualifizierter Geber erforderlich. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 144 Projektieren 6.11 Schütze in Sicherheitsanwendungen Automatisierungssystem SIMATIC S7‑1500 Schütz 3RT1054-1SP36 NOT‑HALT (einkanalig) Starttaster Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 145: Betrieb Eines Motors In Zwei Drehrichtungen (Wendekombination)

    Fall muss das 1. Schütz mit einem Spannungsabgriff (Schützsondervariante) ausgerüstet sein. Die folgende Grafik zeigt die komplett montierte Wendekombination 3RA23 der Baugröße S0 in Schraubanschlusstechnik. Bild 6-18 Wendekombination in Schraubanschlusstechnik (Baugröße S0) Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 146: Schützauswahl Zum Aufbau Einer Wendekombination

    AC‑3e bei AC 50 Hz 400 V ße Leistung Betriebsstrom I Schütz Mechanische Bausatz Fertig verdrahtete Verriegelung und geprüfte Schütz‐ [kW] kombinationen 3RT2015‑2...2 ‑‑ 3RA2913‑2AA 3RA2315‑8XB30‑2... 3RT2016‑2...2 3RA2316‑8XB30‑2... 3RT2017‑2...2 3RA2317‑8XB30‑2... 3RT2018‑2...2 3RA2318‑8XB30‑2... Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 147 (frontseitig oder seitlich) ergänzt werden. Pro Wendekombination sind maximal 8 Hilfskontakte zulässig: Tabelle 6-5 Hilfsschalter‑Kombinationsmöglichkeiten für die Wendekombination 3RA23 Wendekombination 3RA23 Baugröße Mögliche frontseitig seitlich Varianten 1‑polig 4‑polig 2‑polig S00 / S0 / S2 / S3 Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 148: Bausatz Wendekombinationen Der Baugröße S6 Bis S12

    Folgendes Zubehör ist speziell für die Wendekombinationen der Baugröße S12 vorgesehen: • 3RA1973-2A Verdrahtungsschienen oben und unten für Schütze ohne Rahmenklemmen zur Verbindung der Hauptstromkreise und Hilfsstromkreise mit elektrischer Verriegelung • 3RA1954-2A Mechanische Verriegelung • 3RA1972-2A Grundplatte für Wendekombination Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 149: Schaltungsbeispiel Steuerstromkreis

    Schaltungsbeispiel Steuerstromkreis der Wendekombination Tasterbetätigung Dauerkontaktgabe L1(L+) L1(L+) 1 0 2 N(L-) N(L-) Tabelle 6-7 Legende ‑ Schaltungsbeispiel Steuerstromkreis der Wendekombination Abkürzung Erklärung Taste "AUS" Taste "EIN‑Rechtslauf" Taste "EIN‑Linkslauf" Wahlschalter "Rechts‑Aus‑Links" Rechtslaufschütz Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 150: Verweis

    Stromspitzen führen als beim direkten Zuschalten des stehenden Motors in Dreieckschaltung. Dies ist beim Aufbau einer Stern-Dreieck-Kombination zu berücksichtigen. Detailinformationen finden Sie im Kapitel "Technische Hintergrundinformationen (Seite 154)". Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 151: Varianten Und Bemessungsleistungen

    Steuerung vorgesehen ist, wählen Sie ein kommunikationsfähiges Schütz 3RT2...-..-0CC0 aus. Hinweis Bei der Stern‑Dreieck‑Kombination 3RA24 können die im Schütz integrierten Hilfsschalter weiter verwendet werden. Eine zusätzliche Hilfsschalterbestückung bei aufgesetzten Funktionsmodulen ist nicht möglich. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 152: Schützauswahl Zum Aufbau Einer Stern-Dreieck-Kombination

    69 ... 86 3RT2036-1...0 3RT2028-1...0 3RA2436-8XF32-1... 77,6 ... 108,6 S2-S2-S2 3RT2037-1...0 3RT2035-1...0 3RA2437-8XF32-1... 77,6 ... 108,6 S3-S3-S2 3RT2045-1...0 3RT2035-1...0 3RA2444-8XF32-1... 120,7 ... 150 3RT2045-1...0 3RT2036-1...0 3RA2445-8XF32-1... 86 ... 160 3RT2046-1...0 3RT2037-1...0 3RA2446-8XF32-1... Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 153: Bausatz Stern-Dreieck-Kombination Baugröße S6 Bis S12

    Anschlussquerschnitt angeschlossen und an den Schützen pro Phase nur ein Leiter. Bausatz Stern-Dreieck-Kombination Baugröße S6 bis S12 Die Stern-Dreieck-Kombinationen stehen als Bausatz zum Selbstzusammenbau zur Verfügung. Es kann das gleiche Zubehör wie für die Grundgeräte der entsprechenden Baugröße verwendet werden. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 154: Verweis

    In der Stern‑Stufe können die Motoren mit etwa 50 % (Momentklasse KL16) bzw. 30 % (KL10) ihres Bemessungsmomentes belastet werden. Das Anzugsmoment geht etwa auf 1/3 des Wertes bei direktem Einschalten zurück. Der Anlaufstrom beträgt etwa das 2- bis 2,7‑fache des Motorbemessungsstromes. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 155: Verringerung Der Umschaltstromspitze Durch Vorzugsschaltung

    Umschalten von Stern auf Dreieck. Die Motorklemmen sind nach der Vorzugsschaltung richtig verbunden, das heißt Phase L1 mit Motorklemmen U1 und V2, L2 mit V1 und W2, L3 mit W1 und U2. Bild 6-21 Richtige Verbindung der Motorphasen für Rechtslauf Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 156: Keine Verwendung Der Vorzugsschaltung

    Diese beiden Spannungen haben jedoch ganz verschiedene vektorielle L1-L2 Richtungen, die Differenzspannung ΔU ist hoch und bewirkt eine entsprechend hohe Umschaltstromspitze. Beim Umschalten von Stern auf Dreieck ergibt sich das folgende Zeigerdiagramm. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 157 0,58 x 0,58 Motor Motor Motor Hinweis Wenn zwei Phasen im Netz vertauscht werden, um die Drehrichtung zu ändern, wird automatisch die Schaltung von der günstigen in die ungünstige geändert bzw. umgekehrt. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 158 Stromlaufpläne für Stern‑Dreieck‑Kombinationen mit Rechts‑ und Linkslauf in der Vorzugsschaltung dargestellt. Hauptstromkreis In der folgenden Grafik ist die Hauptstromverdrahtung, in der Vorzugsschaltung, für eine Stern‑Dreieck‑Schaltung für Rechts‑ und Linksanlauf dargestellt. Bild 6-26 Hauptstromkreis der Stern‑Dreieck‑Kombination Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 159: Steuerstromkreis

    Folgende Gegenmaßnahmen können hier erfolgen: • Änderung der Schaltungstopologie, so dass kürzere Steuerleitungen eingesetzt werden. • Erhöhung des Leitungsquerschnitts. • Erhöhung der Steuerspannung. • Einsatz eines Schützes mit geringerer Anzugsleistung der Magnetspule. Berechnung der maximalen Leitungslänge: Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 160 Spannungsfall auf der Steuerleitung in % Einschaltleistung des Schützes in VA / W cos ϕ Leistungsfaktor der Schützspule beim Einschalten Hinweis Für die SIRIUS-Schütze ist ein maximaler Leitungsspannungsfall von u = 5 % zulässig. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 161 24 V / 2,5 mm 230 V / 1 mm 24 V / 1,5 mm 110 V / 2,5 mm 24 V / 1 mm 110 V / 1,5 mm Bild 6-28 Grafische Darstellung, Einschalten Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 162: Ausschalten

    Leitungskapazität der Steuerleitung dazu kommen, dass das Schütz nicht mehr ausschaltet, wenn der Steuerstromkreis unterbrochen wird. Folgende Gegenmaßnahmen können hier erfolgen: • Änderung der Schaltungstopologie, so dass kürzere Steuerleitungen eingesetzt werden. • Einsatz von gleichstrombetätigten Schützen. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 163 Leitungskapazität von 0,6 μF / km (2 x 0,3 μF / km) ge‐ kann mit einer Leitungskapazität von 0,3 μF / km gerechnet rechnet werden. werden. Bemessungssteuerspeisespannung in V Bemessungssteuerspeisespannung in V Halteleistung des Schützes in VA Halteleistung des Schützes in VA Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 164 Projektieren 6.14 Einsatz langer Steuerleitungen 24 V 42 V 110 V 230 V 400 V Bild 6-30 Grafische Darstellung, Ausschalten Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 165: Projektierungshinweise Für Den Einsatz Von Schützen Im Umfeld Von Frequenzumrichtern

    Alle Angaben gelten nur für Geräteinstallationen und Anlageninstallationen, bei denen die jeweils gerätespezifischen Aufbauvorschriften eingehalten werden. Die Einsatzumgebung der Geräte bezieht sich auf nicht öffentliche Niederspannungsnetze oder Industrienetze bzw. Industrieanlagen einschließlich hochgradiger Störquellen. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 166: Anwendungsbereich

    • AC-1: Nicht induktive oder schwach induktive Last • AC-3: Käfigläufermotoren: Anlassen, Ausschalten der Motoren während des Laufs, Reversieren • AC-3e: Käfigläufermotoren mit höherem Anzugsstrom: Anlassen, Ausschalten der Motoren während des Laufs, Reversieren • AC-6b: Schalten von kapazitiven Lasten Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 167: Notwendige Informationen Zur Projektierung

    Überlastzuständen oder Einbindung in NOT‑AUS‑Kreise. Frequenzumrichter • Einstellbare Ausgangsfrequenz des Frequenzumrichters, z. B.: 30 bis 400 Hz • Maximale Stromaufnahme bzw. Spannung und Strom in Abhängigkeit des Regelverfahrens inklusive dem maximal ausgebbaren Anlaufstrom Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 168: Motordaten - Last, Die Mit Dem Frequenzumrichter Betrieben Wird

    Maßgebend ist dann die Gebrauchskategorie AC‑6b. In seltenen Fällen kann es auch dazu kommen, dass das Schaltgerät den Laststrom oder den Überlaststrom abschalten muss (z. B. NOT‑AUS). Beachten Sie die Schaltvermögenswerte nach AC‑3 / AC‑3e des Schaltgeräts. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 169: Auslegung Der Schütze Unter Berücksichtigung Von Oberschwingungen

    Die Oberschwingungen bewirken eine Verzerrung der sinusförmigen Ströme und erhöhen zugleich den thermisch wirksamen Gesamtstrom. In den folgenden Grafiken sind Derating‑Faktoren der Schütze 3RT1 / 3RT2 dargestellt. Die Derating‑Faktoren beziehen sich auf die gerätespezifischen Bemessungsbetriebsströme I für den Dauerbetrieb. AC‑1 Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 170 6.15 Projektierungshinweise für den Einsatz von Schützen im Umfeld von Frequenzumrichtern ① Derating-Faktor ② Frequenz [Hz] Bild 6-32 Derating‑Faktoren der Schütze 3RT1 / 3RT2 (mit Rahmenklemme ab 3RT2.4) bei höheren Grundfrequenzen bzw. Oberschwingungen Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 171: Derating-Faktor Bei Unbekannten Frequenzgemischen (Erwärmung)

    • Derating‑Faktor "Netz" (f = 50 Hz): 1,0 • Derating‑Faktor "Oberschwingungsgehalt (THD)" für unbekanntes Frequenzgemisch: 0,8 • Gesamt-Derating‑Faktor: 1,0 • 0,8 = 0,8 • Thermisch effektiver Gesamtstrom: 110 A / 0,8 = 137,5 A Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 172: Derating-Faktoren Bei Bekannten Frequenzgemischen

    20 % bezogener Anteil der Ober‐ schwingung Effektivwerte der einzel‐ 110 A 55 A 22 A 9,9 A 5,5 A 4,4 A 4,4 A nen Schwingungen (als Beispiel: Basis-Be‐ triebsstrom = 110 A) Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 173 Der thermisch wirksame Gesamtstrom beträgt in diesem Beispiel 129 A. Dies entspricht einem Derating‑Faktor von 0,853 zum Basis‑Betriebsstrom von 110 A. Das vorausgewählte Schütz 3RT2446 ist in der Lage diesen Strom zu führen, da er unterhalb des maximal möglichen Dauerstroms von 140 A liegt. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 174: Schalten Von Kapazitiven Strömen

    Auslegung des Schützes auch anhand der Kapazität des Zwischenkreiskondensators und dem Kondensatorschaltvermögen der Schütze nach AC‑6b erfolgen. Die Werte sind auf Anfrage im Technical Support (https:// support.industry.siemens.com/My/ww/de/requests) für alle Motorschütze verfügbar. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 175: Projektierung Hinter Dem Frequenzumrichter (Lastseitig Zum Motor)

    Oberschwingungsgehalte auftreten. In diesem Fall ist eine besondere Auslegung erforderlich, die dem Aufbau der Schütze vor einem Frequenzumrichter ähnelt. Beachten Sie auch, dass sich im Betrieb keine Stromabrisse bzw. zu hohe Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 176: Auslegung Der Schütze Zum Schalten Und Schützen Bei Überlast

    Weitere Informationen zum Einsatz bei Frequenzen größer als 60 Hz erhalten Sie beim Technical Support (https://support.industry.siemens.com/My/ww/de/requests). Beachten Sie bei Motorgruppen, dass im Kurzschlussfall die auftretende Kurzschlussleistung größer sein kann, als die Einspeiseleistung durch den Umrichter. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 177: Auslegung Der Schütze Gemäß Bemessungsstrom

    • Gesamt-Derating‑Faktor: 1,0 • 1,0 = 1,0 • Thermisch effektiver Gesamtstrom 105 A / 1,0 = 105 A ⇒ Das Schütz 3RT2047 kann den thermisch effektiven Gesamtstrom von 105 A führen und schalten, ohne Berücksichtigung weiterer Einsatzdaten. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 178 • Gesamt-Derating‑Faktor: 0,72 • 1,0 = 0,72 • Thermisch effektiver Gesamtstrom 105 A / 0,72 = 145,8 A ⇒ Das Schütz 3RT1055 muss für diese Anwendung (hohe) ausgewählt werden (hohe Grundfrequenz und hohe Umgebungstemperatur). Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 179: Teilentladung (Belastung Der Isolationsmaterialien)

    • Schaltgeräte 3RT2.1 und 3RT2.2 können bei Umgebungstemperaturen von 60 °C und Netzspannungen von 500 V kritisch werden • Applikationen bei 690 V und hohen Umgebungstemperaturen von 60 °C sind für alle Geräte kritisch Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 180: Allgemeine Empfehlung

    Berücksichtigen Sie ungewollte Schalthandlungen des Schützes, hervorgerufen durch einen Fehlerfall, wie z. B. den Ausfall der Steuerspannungsversorgung oder Drahtbruch der Steuerspannungsversorgung. In diesem Fall kann die Impulssperre über die Signalkontakte der Schütze nachträglich aktiviert werden. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 181: Generatorischer Betrieb

    Werden die von den Herstellern der Umrichter empfohlenen Entstörmaßnahmen nicht getroffen, werden häufig die nach Norm zulässigen Störgrößen überschritten. Dadurch ist mit erheblichen Rückwirkungen auf die im Steuerstromkreis liegenden Schaltgeräte zu rechnen. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 182: Einflüsse Hochfrequenter Lastströme Auf Die Ansteuerelektronik Der Schütze

    (Ergänzung der Artikelnummer um die Angabe: -ZA02). Diese Schütztypen sind zur Abdeckung höherer Grundfrequenzen bis 400 Hz geeignet. Bei höheren EMV‑Belastungen sind für die Schütztypen 3TF68 / 3TF69 spezielle Geräteausführungen ohne elektronischen Antrieb erhältlich, z. B. 3TF6833-1QG7. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 183: Schaltstücklebensdauer Der Hilfs- Und Hauptkontakte

    = Bemessungsbetriebsstrom Integrierte Hilfskontakte (Baugröße S0) und Kontakte in den Hilfsschaltern für Schütze (Baugröße S00 und S0): 6 A Kontakte in den Hilfsschaltern für Schütze in der Baugröße S00 und S0: 6 A Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 184 Schaltspielen. • A: Schaltstücklebensdauer bei Normalbetrieb ) in Schaltspielen. • B: Schaltstücklebensdauer bei Tippbetrieb = Mehrfaches von I ) in Schaltspielen. • C: Anteil der Tippschaltungen an den Gesamtschal‐ tungen in Prozent. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 185 Projektieren 6.16 Schaltstücklebensdauer der Hilfs- und Hauptkontakte Schaltstücklebensdauer der Hauptkontakte Baugröße S0 Im Diagramm bedeuten: = Bemessungsleistung von Käfigläufermotoren bei 400 V = Ausschaltstrom = Bemessungsbetriebsstrom Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 186: Schaltstücklebensdauer Der Hilfs- Und Hauptkontakte (Baugröße S2)

    Im Diagramm bedeuten: = Ausschaltstrom = Bemessungsbetriebsstrom Integrierte Hilfskontakte und Kontakte in den Hilfsschaltern für Schütze (Baugröße S2): 6 A Kontakte in den Hilfsschaltern für Schütze in der Baugröße S2: 6 A Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 187 Schaltspielen. • A: Schaltstücklebensdauer bei Normalbetrieb ) in Schaltspielen. • B: Schaltstücklebensdauer bei Tippbetrieb = Mehrfaches von I ) in Schaltspielen. • C: Anteil der Tippschaltungen an den Gesamtschal‐ tungen in Prozent. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 188: Schaltstücklebensdauer Der Hilfs- Und Hauptkontakte (Baugröße S3)

    Im Diagramm bedeuten: = Ausschaltstrom = Bemessungsbetriebsstrom Integrierte Hilfskontakte und Kontakte in den Hilfsschaltern für Schütze (Baugröße S3): 6 A Kontakte in den Hilfsschaltern für Schütze in der Baugröße S3: 6 A Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 189: Kondensatorschütze 3Rt26 (Baugröße S00 Bis S3)

    Prozent. 6.16.2 Kondensatorschütze 3RT26 (Baugröße S00 bis S3) 6.16.2.1 Schaltstücklebensdauer der Hilfs- und Hauptkontakte Schaltstücklebensdauer der Hilfskontakte Voraussetzung sind willkürlich, d. h. nicht synchron zur Phasenlage des Netzes schaltende Befehlsgeber. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 190 Verbraucher (AC‑6b) abhängig von der Blindleistung Q und der Bemessungsbetriebsspannung. Der Bemessungsbetriebsstrom I gemäß Gebrauchskategorie AC‑6b (Ausschalten des 1,35‑fachen Bemessungsbetriebsstromes) ist für eine Schaltstücklebensdauer von mindestens 150 000 bis 200 000 Schaltspielen festgelegt. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 191: Leistungsschütze 3Rt10 Und Vakuumschütze 3Rt12 (Baugröße S6 Bis S12)

    Gebrauchskategorie AC-4) gemischt, kann die Lebensdauer der Schaltstücke näherungsweise mit folgender Formel berechnet werden: In der Formel bedeuten: • X Schaltstücklebensdauer bei Mischbetrieb in Schaltspielen • A Schaltstücklebensdauer bei Normalbetrieb (Ia = I ) in Schaltspielen Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 192: Kennlinie: Schaltstücklebensdauer Der Hauptkontakte

    3RT1076 Schütz Typ (55 kW) (75 kW) (90 kW) (110 kW) (132 kW) (160 kW) (200 kW) (250 kW) 30 40 50 60 80 100 300 400 600 8001000 2000 3000 N(kW) Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 193: Kennlinie: Schaltstücklebensdauer Der Hilfskontakte

    220 V AC-15/AC-14 DC-13 24 V 0,05 0,01 0,01 0,03 0,05 0,3 0,5 5 6 7 10 a (A) -DC-13 -DC-13 -AC-15 -DC-13 220 V 110 V < 230 V 24 V Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 194 Projektieren 6.16 Schaltstücklebensdauer der Hilfs- und Hauptkontakte Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 195: Montage

    ), die über einen Vorwiderstand arbeiten, ist Reihenmontage bis zu einer Umgebungstemperatur von +70 °C zulässig. 7.2.2 Einbaulage Die Schütze sind für den Betrieb auf vertikaler Befestigungsebene ausgelegt. Folgende Einbaulagen sind zulässig: Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 196 Einbaulagen 3RT2 (Baugröße S00, S0, S2 und S3) Bild 7-2 Einbaulagen 3RT1.5, 3RT1.6 und 3RT1.7 Bild 7-3 Einbaulagen 3RT135, 3RT136 und 3RT137 22,5° 22,5° 22,5° 22,5° Bild 7-4 Einbaulage Vakuumschütz 3RT126 und 3RT127 Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 197: Stehender Einbau

    Folgende Darstellung zeigt die Montage eines Schützes Baugröße S00 auf einer Montageplatte bzw. an einer Wand. ① Schrauben Sie das Schütz mit zwei Schrauben M4, Scheiben und Federringen in den dafür vor‐ gesehenen Bohrungen diagonal fest. Maximales Anziehdrehmoment 1,2 bis 1,6 Nm Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 198: Schraubbefestigung Baugröße S0

    Um bei Bedarf (z. B.: senkrechte Zugänglichkeit bei Verwendung eines isolierten Schraubendre‐ hers) die Schraubbefestigung zu erleichtern, können bei den Schützen der Baugröße S0 Schrau‐ badapter 3RT1926‑4P verwendet werden. Montieren Sie die Adapter in waagrechter Einbaulage. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 199: Schraubbefestigung Baugröße S2

    Folgende Darstellung zeigt die Montage eines Schützes Baugröße S2 auf einer Montageplatte bzw. an einer Wand. ① Schrauben Sie das Schütz mit zwei Schrauben M4, Scheiben und Federringen in den dafür vor‐ gesehenen Bohrungen diagonal fest. Maximales Anziehdrehmoment 1,2 bis 1,4 Nm Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 200: Schraubbefestigung Baugröße S3

    Schrauben Sie das Schütz mit zwei Schrauben (Baugröße S6), Scheiben und Federringen in den dafür vorgesehenen Bohrungen diagonal fest. Schrauben Sie das Schütz mit vier Schrauben (Baugröße S0 / S12), Scheiben und Federringen in den dafür vorgesehenen Bohrungen fest. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 201: Schraubbefestigung Schütze 3Rt148

    2,0 ... 2,5 Nm Schraubbefestigung Schütze 3RT148 Folgende Darstellung zeigt die Wandmontage der Schütze 3RT1481, 3RT1482 und 3RT1483. Die nachfolgenden Darstellungen zeigen die Montagemöglichkeiten der Schütze 3RT1485, 3RT1486 und 3RT1487 an einer Wand. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 202 Schrauben Sie das Schütz mit vier Schrauben M8 in den dafür vorgesehenen Bohrungen fest. Montagemöglichlkeit B ① ② Schrauben Sie das Schütz mit vier Schrauben M8 in den dafür vorgesehenen Bohrungen fest. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 203: Hutschienenmontage (Schnappbefestigung)

    Setzen Sie das Gerät auf die obere Kante der Hutschiene auf und drücken Sie es nach unten, bis es auf der unteren Kante der Hutschiene aufschnappt. Zur Demontage drücken Sie das Gerät entgegen dem Zug der Befestigungsfeder nach unten und nehmen Sie das Gerät mit einer Schwenkbewegung ab. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 204 Drücken Sie das Gerät entgegen dem Zug der Befestigungsfeder nach unten und nehmen Sie das Gerät mit einer Schwenkbewegung ab. Montage der Baugröße S3 (Schnappbefestigung) Die Schütze der Baugröße S3 können auf Hutschiene 35 mm nach IEC 60715 oder Hutschiene 75 mm geschnappt werden. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 205: Demontage Der Baugröße S3

    Zur Demontage drücken Sie mittels eines Schraubendrehers die Verriegelung nach unten. ③ Drücken Sie das Gerät entgegen dem Zug der Befestigungsfeder nach unten und nehmen Sie das Gerät mit einer Schwenkbewegung ab. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 206: Wechsel Der Magnetspulen

    Bei der Baugröße S0 ist der Austausch der Magnetspulen nur bei AC-Geräten möglich. Magnetspulenwechsel (Baugröße S0 / AC) ① Hebeln Sie mit Schraubendrehern die Halteklammern zwischen der hinteren und der vorderen Schützhälfte auf. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 207 Nehmen Sie die Magnetspule aus der vorderen Schützhälfte heraus. ④ Schieben Sie die neue Magnetspule ein. Achten Sie dabei darauf, dass die Federn zwischen Mag‐ netspule und der vorderen Schützhälfte gerade auf der Halterung sitzen. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 208: Wechsel Der Magnetspulen 3Rt2.3 (Baugröße S2)

    Darstellung zeigt den Austausch der Magnetspule bei einem Schütz mit AC‑Spule. Hinweis Bei der Baugröße S2 ist der Austausch der Magnetspulen bei AC-Geräten (AC-AC) und bei AC / DC- Geräten (AC / DC - AC / DC) möglich . Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 209 Magnetspulenwechsel (Baugröße S2 / AC und AC / DC) ① ② ③ ④ Lösen Sie mit Schraubendrehern die Schrauben der abnehmbaren Klemmen. Ziehen Sie die Klemmen ein Stück nach vorne und nehmen die Klemmen ab. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 210 7.3 Wechsel der Magnetspulen ⑤ ⑥ ⑦ Schieben Sie die Schützhälften auseinander. Beachten Sie dabei die seitliche Verrastung. Nehmen Sie die Magnetspule aus der hinteren Schützhälfte heraus. ⑧ Schieben Sie die neue Magnetspule ein. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 211 Schieben Sie das Vorderteil des Schützes wieder auf die hintere Schützhälfte bis die Hal‐ teklemmen einrasten. Achten Sie dabei darauf, dass die Federn zwischen Magnetspule und der vorderen Schütz‐ hälfte gerade auf der Halterung sitzen. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 212 ⑪ ⑫ ⑬ Verschrauben sie die beiden Schützhälften (1,1 - 1,3 Nm). Setzen Sie die Klemmen auf das Gerät und schieben Sie diese nach hinten. Achten Sie darauf, dass die Klemmen einrasten. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 213: Wechsel Der Magnetspulen 3Rt2.4 (Baugröße S3)

    Geräten (AC/DC -AC/DC) möglich. WARNUNG Gefährliche Spannung Lebensgefahr, schwere Verletzungsgefahr oder Sachschaden. Wechsel der Magnetspule für Schütze 3RT204.-.S.30 nicht zulässig. Bei den Schützen mit fehlersicherem Steuereingang 3RT204.-.S.30 ist der Wechsel der Magnetspule nicht zulässig. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 214 Lösen Sie mit einem Innensechskantschlüssel die Schrauben des abnehmbaren Rahmenklem‐ menblocks. ② Hebeln Sie den abnehmbaren Rahmenklemmenblock vorsichtig vom Schütz ab. Nehmen Sie den Rahmenklemmenblock ab. ③ Lösen Sie mit einem Schraubendreher die Verbindungschrauben Gehäuseoberteil/Gehäuseun‐ terteil. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 215 Montage 7.3 Wechsel der Magnetspulen ④ Öffnen Sie die Verrastungen des Schützes. ⑤ Schieben Sie die Schützhälften auseinander. ⑥ Hebeln Sie die Magnetspule aus der Halterung. ⑦ Nehmen Sie die Magnetspule heraus. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 216 Montage 7.3 Wechsel der Magnetspulen ⑧ Schieben Sie die neue Magnetspule ein. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 217 Schieben Sie das Vorderteil (Gehäuseoberteil) des Schützes wieder auf die hintere Schütz‐ hälfte (Gehäuseunterteil) bis die Halteklemmen einrasten. Achten Sie dabei darauf, dass die Federn zwischen Magnetspule und der vorderen Schütz‐ hälfte gerade auf der Halterung sitzen. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 218 ⑪ Verschrauben sie die beiden Schützhälften (1,1 - 1,3 Nm). ⑫ ⑬ Setzen Sie die Klemmen auf das Gerät und schieben Sie diese nach hinten. Achten Sie darauf, dass die Klemmen einrasten. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 219: Wechsel Der Magnetspulen 3Rt1.5, 3Rt1.6, 3Rt1.7 (Baugröße S6-S12)

    Baugröße ersetzt werden. Tabelle 7-1 Übersicht der wechselbaren Magnetspulen Antriebsvariante Schützvariante 3RT105. 3RT126. 3RT135. 3RT145. 3RT106. 3RT127. 3RT136. 3RT146. 3RT107. 3RT137. 3RT147. 3RT1...-.A ✓ ✓ ✓ 3RT1...-.N ✓ ✓ ✓ 3RT1...-.P ✓ ✓ ✓ Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 220 Betätigen Sie die Entriegelung der Magnetspule. ② Setzen Sie einen Schraubendreher zum leichteren Herausziehen der Spule in der dafür vorgesehenen Vertiefung an und Hebeln Sie die Magnetspule aus der Halterung. ③ Nehmen Sie die Magnetspule heraus. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 221 Montage 7.3 Wechsel der Magnetspulen ④ Einschubspule herausnehmen. ⑤ Neue Einschubspule einsetzen. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 222: Gleiche Magnetantriebe

    Ausführung der Magnetspule möglich. WARNUNG Gefährliche Spannung Lebensgefahr, schwere Verletzungsgefahr oder Sachschaden. Wechsel der Magnetspule für Schütze 3RT1...-.S.36 nicht zulässig. Bei den Schützen mit fehlersicherem Steuereingang 3RT1...-.S.36 ist der Wechsel der Magnetspule nicht zulässig. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 223: Schütze Ohne Einschubspule

    Die folgende Darstellung zeigt den Tausch der Einschubspule bei einem Schütz 3RT1487. Hinweis Für die Montage / Demontage der Einschubspule an Schütze 3RT1481, 3RT1482, 3RT1483, 3RT1485 und 3RT1486 ist die Vorgehensweise analog. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 224 Montage 7.3 Wechsel der Magnetspulen ① Betätigen Sie die Entriegelung der Magnetspule. ② Nehmen Sie die Magnetspule heraus. ③ Schieben Sie die Halterung auseinander. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 225 Montage 7.3 Wechsel der Magnetspulen ④ Nehmen Sie die Magnetspule heraus. ⑤ Schieben Sie die beiden Halter für den Eisenkern zusammen. ⑥ Schieben Sie die neue Magnetspule auf den Eisenkern. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 226: Schaltstückwechsel (Baugröße S2 Bis S12)

    Die Schaltstücke können bei den Schützen der Baugröße S2 ausgetauscht werden. WARNUNG Gefährliche Spannung Lebensgefahr, schwere Verletzungsgefahr oder Sachschaden. Wechsel der Schaltstücke für Schütze 3RT203.-.S.30 nicht zulässig. Bei den Schützen mit fehlersicherem Steuereingang 3RT203.-.S.30 ist der Wechsel der Schaltstücke nicht zulässig. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 227 3RT2336 /3RT2337: Entfernen Sie mit einem Schraubendreher den vierten Pol. 3RT2.3: Lösen Sie mit einem Innensechskantschlüssel die Schrauben der abnehmbaren Klemmen. ② Ziehen Sie die Klemmen ein Stück nach vorne. ③ Nehmen Sie die Klemmen ab. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 228 Lösen Sie mit einem Schraubendreher die Schrauben. ⑥ Schieben Sie die Schützhälften auseinander. Beachten Sie dabei die seitliche Verrastung. ⑦ ⑧ Nehmen Sie den Schaltstückträger der beweglichen Schaltstücke aus der hinteren Schütz‐ hälfte heraus. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 229 Montage 7.4 Schaltstückwechsel (Baugröße S2 bis S12) ⑨ ⑩ Hebeln Sie mit einem Schraubendreher die festen Schaltstücke aus dem Schaltstückträger. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 230 7.4 Schaltstückwechsel (Baugröße S2 bis S12) ⑪ Schieben Sie das neue bewegliche Schaltstück in den Schaltstückträger. ⑫ ⑬ ⑭ Schieben Sie das Vorderteil des Schützes wieder auf die hintere Schützhälfte bis die Hal‐ teklemmen einrasten. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 231 7.4 Schaltstückwechsel (Baugröße S2 bis S12) ⑮ Schieben Sie das neue feste Schaltstück in den Schaltstückträger, bis es fest sitzt. ⑯ Verschrauben sie die beiden Schützhälften (1,1 - 1,3 Nm) mit einem Schraubendreher. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 232 Setzen Sie die Klemmen auf das Gerät. ⑱ Schieben Sie die Klemmen ein Stück nach hinten. Achten Sie darauf, dass die Klemmen einrasten. ⑲ Schrauben Sie den vierten Pol mit einem Schraubendreher fest. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 233: Schaltstückwechsel (Baugröße S3)

    Bei den Kondensatorschützen 3RT264. ist der Wechsel der Schaltstücke nicht zulässig. ① Lösen Sie mit einem Innensechskantschlüssel die Schrauben des abnehmbaren Rahmenklem‐ menblocks. ② Hebeln Sie den abnehmbaren Rahmenklemmenblock vorsichtig vom Schütz ab. Nehmen Sie den Rahmenklemmenblock ab. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 234 Montage 7.4 Schaltstückwechsel (Baugröße S2 bis S12) ③ Lösen Sie mit einem Schraubendreher die Schrauben. ④ Entfernen Sie die Abdeckung. ⑤ Lösen Sie mit einem Schraubendreher die Schrauben. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 235 7.4 Schaltstückwechsel (Baugröße S2 bis S12) ⑥ ⑦ Hebeln Sie mit einem Schraubendreher die Schützhälften auseinander. Beachten Sie dabei die seitliche Verrastung. ⑧ Nehmen Sie den Schaltstückträger der beweglichen Schaltstücke aus der hinteren Schützhälfte heraus. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 236 Montage 7.4 Schaltstückwechsel (Baugröße S2 bis S12) ⑨ ⑩ Hebeln Sie mit einer Zange die beweglichen Schaltstücke aus dem Schaltstückträger. ⑪ Hebeln Sie mit einem Schraubendreher die festen Schaltstücke aus dem Schaltstückträger. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 237 7.4 Schaltstückwechsel (Baugröße S2 bis S12) ⑫ ⑬ Schieben Sie das neue bewegliche Schaltstück mit Hilfe eines Schraubendrehers in den Schaltstückträger. ⑭ Schieben Sie das neue feste Schaltstück in den Schaltstückträger, bis es fest sitzt. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 238 Schieben Sie das Vorderteil des Schützes wieder auf die hintere Schützhälfte bis die Hal‐ teklemmen einrasten. ⑰ Verschrauben sie die beiden Schützhälften (1,1 - 1,3 Nm) mit einem Schraubendreher. ⑱ Montieren Sie die Abdeckung. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 239 7.4 Schaltstückwechsel (Baugröße S2 bis S12) ⑲ Schrauben Sie die Schrauben zur Befestigung der Abdeckung fest (1,1 - 1,3 Nm). ⑳ Setzen Sie den Rahmenklemmenblock auf das Gerät. Achten Sie darauf, dass der Rahmenklem‐ menblock einrastet. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 240: Schaltstückwechsel (Baugröße S6)

    Lösen Sie die zwei Schrauben auf der Frontplatte des Schützes und nehmen Sie die Licht‐ bogenkammer ab. ③ Nehmen Sie das bewegliche Schaltstück heraus, indem Sie es leicht kippen und mit einer Schwenkbewegung herausziehen. ④ Lösen Sie die zwei Schrauben, die die unbeweglichen Schaltstücke fixieren. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 241 Schrauben Sie die neuen Schaltstücke fest. ⑧ Schieben Sie ein neues bewegliches Schaltstück ein. ⑨ Setzen Sie die Lichtbogenkammer wieder auf. ⑩ Ziehen Sie die zwei Schrauben an der Frontplatte wieder fest. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 242: Schaltstückwechsel (Baugröße S10 Und S12)

    Ein Wechsel der Schaltstücke bei den Schützen 3RT13 der Baugröße S10 und S12 ist nicht möglich. ① ② Lösen Sie die zwei Schrauben (Innensechskant SW4) auf der Frontplatte des Schützes und nehmen Sie die Lichtbogenkammer ab. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 243 Herausziehen des Schaltstücks zugänglich wird, um das Zurückrutschen des gefederten Klemmbügels zu verhindern. ⑥ Ziehen Sie das Schaltstück nach unten heraus. ⑦ Lösen Sie die zwei Schrauben, die die unbeweglichen Schaltstücke fixieren. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 244: Wechsel Der Vakuumschaltröhren (Baugröße S10 Und S12)

    Wechsel der Vakuumschaltröhren (Baugröße S10 und S12) Bei Vakuumschützen 3RT12 können die Vakuumschaltröhren gewechselt werden. Die drei Schaltstellungsanzeigen auf der Frontseite der Schütze sind gleichzeitig auch eine Abbrand‑Anzeige / Verschleißanzeige für jede der drei Vakuumröhren. Bei Unterschreiten der Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 245 Montage 7.5 Wechsel der Vakuumschaltröhren (Baugröße S10 und S12) Grenzmarke einer Röhre (Anzeigelinie steht auf Höhe des Werkzeugsymbols) müssen alle drei Vakuumröhren ausgewechselt werden. o.k. o.k. Bild 7-6 Abbrand‑Anzeige und Schaltstellungsanzeige Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 246 2 Schaltröhren (eine Ausbuchtung in den begrenzenden Seitenwänden hilft als Orientierung). ④ drehen Sie den Hebel nach oben. ⑤ Lösen Sie die Innensechskantschrauben (jeweils drei pro Schaltröhre), mit denen die Leitungs‐ bänder und die Klemmen befestigt sind. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 247 Reinigen Sie die Kontaktstücke am Schütz nicht mit einem spitzen Gegenstand, da sonst die glatte Kontaktfläche beschädigt werden kann. ⑧ Schieben Sie die neuen Vakuumschaltröhren ein, bis Sie ein deutliches Klicken hören. ⑨ Biegen Sie die Schaltröhren nicht, dies könnte sie zerstören. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 248 Schrauben Sie die Leitungsbänder mit dem Innensechskantschlüssel an den Schaltröhren fest. Anzugsdrehmoment: 4,4 ... 5,2 Nm ⑭ Setzen Sie die Frontplatte auf. ⑮ Ziehen Sie die 4 Innensechskantschrauben an der Frontplatte fest. Anzugsdrehmoment: 2,8 ... 3,2 Nm Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 249: Anschließen

    Anschluss Bezeichnung Spulenanschluss + Spulenanschluss - L1, L2, L3 Hauptstromkreisklemme des Schützes zum Stromnetz T1, T2, T3 Hauptstromkreisklemme des Schützes zum Verbraucher / Motoranschluss 13, 14 Hilfskontakt, schließend 21, 22 Hilfskontakt, öffnend Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 250: Anschlussbezeichnungen Der Hilfskontakte

    • Bei allen Baugrößen (S00 bis S12) sind die Anschlussschrauben für die Hilfsleiteranschlüsse identisch (POZIDRIV Größe 2, kein Bit-Wechsel, einheitliches Drehmoment). • Bei den Schützen 3RT148. sind die Anschlussschrauben für die Hilfsleiteranschlüsse identisch (PH 1, kein Bit-Wechsel, einheitliches Drehmoment). Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 251: Federzuganschluss

    Alle Haupt-, Hilfs- und Steuerleitungsanschlüsse ermöglichen 2 Leiterenden anzuschließen. Sie eignen sich auch für den Anschluss unbehandelter Leiter, die von unterschiedlichem Querschnitt sein können. Diese Anschlusstechnik bietet unter anderem die Voraussetzung für ein problemloses Durchschleifen und Parallelschalten ohne Zwischenklemmen. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 252 Überlastrelais, welches das Schütz ansteuert, ist auch der für das Überlastrelais erforderliche Kurzschlussschutz zu berücksichtigen. Die technischen Daten zum Produkt finden Sie im Siemens Industry Online Sup‐ port (https://support.industry.siemens.com/cs/ww/de/ps/16132/td). Weitere Empfehlungen, z. B. die Verwendung von Leitungsschutzschaltern oder Geräteschutzschaltern in Steuerstromkreisen, finden sie unter dem folgenden...

  • Seite 253: Anschlussquerschnitte

    2 x (2,5 ... 10) mm² feindrähtig mit Aderendhülse 2 x (1 ... 2,5) mm² 2 x (2,5 ... 6) mm² max. 1 x 10 mm² 2 x (16 … 12) 2 x (14 … 8) Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 254 1 x (2,5 ... 50) mm² Flachbandleiter 2 x (6 x 9 x 0,8) 2 x (10 bis 1/0) 1 x (10 bis 2/0) auch ein eindrähtiger Leiter mit 2,5 mm klemmbar Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 255 Flachbandleiter min. 3 x 9 x 0,8 max. 10 x 15,5 x 0,8 1 x (AWG 6 to 250 kcmil) 1 x (AWG 6 to 250 kcmil) max. AWG 3/0 + 3/0 Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 256 2 x (20 … 16) 2 x (20 … 16) 2 x (20 … 16) 2 x (18 … 14) 2 x (18 … 14) 2 x (18 … 14) 2 x 12 Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 257 1 x (1,0 ... 2,5) mm² 2 x (1,0 ... 2,5) mm² feindrähtig mit Aderendhülse 1 x (1,0 ... 2,5) mm² 2 x (1,0 ... 2,5) mm² 1 x (16 … 14) 2 x (16 … 14) Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 258 2 x (1 ... 35) mm 1 x (1 ... 50) mm feindrähtig mit Aderendhülse 2 x (1 ... 25) mm 1 x (1 ... 35) mm 2 x (18 to 2) 1 x (18 to 0) Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 259 2 x (0,75 ... 2,5) 2 x 4 feindrähtig mit Aderendhülse 2 x (0,5 ... 1,5) 2 x (0,75 ... 2,5) 2 x (20 to 16) 2 x (18 to 14) 2 x 12 Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 260 Tabelle 8-18 Stromabhängige Mindestanschlussquerschnitte - Kondensatorschütze S2 (3RT2637) L1, L2, L3 3RT2637 ≤ 133 A > 133 A 1 x 50 mm 2 x 35 mm 1 x 0 2 x 2 max. 200 A max. 160 A Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 261: Anschlussquerschnitte Für Federzuganschlusstechnik

    Tabelle 8-21 Hauptleiter der Baugröße S0 (3RT2) Schütze Werkzeug Ø 3,0 x 0,5 (3RA2908-1A) eindrähtig und mehrdrähtig 2 x (1,0 ... 10) mm² feindrähtig ohne Aderendhülse 2 x (1,0 ... 6,0) mm² Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 262 Tabelle 8-24 Hilfsleiter für seitlich angebaute Hilfsschalter S6 / S10 / S12 (3RT1) Schütze Baugröße S6 / S10 / S12 Werkzeug Ø 3,0 x 0,5 (3RA2908-1A) eindrähtig und mehrdrähtig 2 x (0,25 ... 2,5) mm² Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 263: Anschlussquerschnitte Für Kabelschuhanschluss Und Schienenanschluss

    = max. 12,2 mm Tabelle 8-27 Hauptleiter der Baugröße S3 mit M6 Schraube SIRIUS Geräte Werkzeug Innensechskant, 4 mm min 22 Anzugsdrehmoment 4,5 ... 6,0 Nm Schienen (M6 x 25) 2 x 12 x 4 Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 264 Anschlussschienen (M8 x 25) 2 x 15 x 4 mm M8 x 25 Anzugsdrehmoment 10,0 ... 14,0 Nm feindrähtig mit Kabelschuh 2 x (25 ... 120) mm² 2 x (AWG 4 to 250 kcmil) Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 265 Tabelle 8-31 Hauptleiter der Baugröße S10 mit M8 Schraube (3RT136) Schütz 3RT136 mit Schienenanschluss Werkzeug Innensechskant, 6 mm min 55 Anzugsdrehmoment 18,0 Nm Anschlussschienen Max. 24 mm feindrähtig mit Kabelschuh Max. 24 mm Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 266 103 mm 10 mm Tabelle 8-36 Hauptleiter der Schütze 3RT1487 mit 4 M12 Schrauben Schütz 3RT1487 mit Schienenanschluss Anzugsdrehmoment 32,0 Nm ... 39,0 Nm Anschlussschienen 4 x M12 103 mm 20 mm Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 267: Zubehör

    ✓ Parallelschaltverbinder ✓ ✓ ✓ Verbindungsbaustein für zwei Schütze in Reihe ✓ ✓ Verbindungsbaustein zum Leistungsschalter ✓ ✓ Isolierstopp ✓ ✓ ✓ Anschlussmodul für Schütze mit Schraubanschluss ✓ ✓ Pneumatischer Verzögerungsblock ✓ Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 268 ✓ IO‑Link) für Direktstart, Wendestart, Stern-Dreieck-Start Bausatz für Wendekombination ✓ ✓ Bausatz für Stern‑Dreieck-Kombination ✓ ✓ Der Isolierstopp 3RT1916‑4JA02 ist für die Anschlussklemmen für den Hilfsstromkreis der Schütze 3RT2.3 und 3RT2.4 verwendbar. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 269 Steuerstromverdrahtung Kommunikationsanbindung über ASi / IO-Link elektrisch elektrisch pneuma‐ Koppelglied Aufsatz- Stern-Drei‐ Direktstart Wendestart Stern-Drei‐ tisch für Direkt‐ Zeitrelais start Direktstart 3RH29.1 3RA2813 3RT2926- 3RH2914-. 3RA2811 3RA2816 3RA271.-.A 3RA271.-.B 3RA271.-.C 3RA2814 GP11 3RA2812 3RA2815 3RA2831 3RA2832 Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 270: Baugrößenspezifisches Zubehör Für Schütze 3Rt2 (Baugröße S00)

    Funktionsmodul für AS-Interface, Direktstart Funktionsmodul für IO-Link, Direktstart Überspannungsbegrenzer 3-Phasen-Einspeiseklemme Sternpunktbrücke, 3-polig, ohne Anschlussklemme Parallelschaltverbinder, 3-polig oder 4‑polig, mit Anschlussklemme Verdrahtungsbausteine oben und unten zur Verbindung der Hauptstrombahnen und Steuerstrom‐ bahnen Lötstiftadapter Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 271 Zubehör 9.1 Übersicht Zubehör für Schütze 3RT2 Anschlussmodul (Adapter) für Schütz mit Schraubanschluss Safety Hauptstromverbinder für 2 Schütze Bild 9-1 Baugrößenspezifisches Zubehör für Schütze 3RT2 (Baugröße S00) Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 272: Baugrößenspezifisches Zubehör Für Schütze (Baugröße S0)

    Hilfsschalter, 1-polig (Leitungseinführung von oben oder unten) frontseitig aufschnappbarer Hilfsschalter, 4-polig frontseitig aufschnappbarer Hilfsschalter, 2-polig (Leitungseinführung von oben oder unten) Überspannungsbegrenzer Funktionsmodul für AS-Interface, Direktstart Funktionsmodule 3RA28 Funktionsmodul für IO-Link, Direktstart Pneumatischer Verzögerungsblock Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 273 3-Phasen-Einspeiseklemme Verbindungsbaustein für zwei Schütze in Reihe (Safety Hauptstromverbinder für zwei Schütze) Verbindungsbaustein zum Leistungsschalter LED‑Anzeigebaustein Control Kit zum manuellen Betätigen der Schützkontakte Bild 9-2 Baugrößenspezifisches Zubehör für Schütze 3RT2 (Baugröße S0) Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 274: Zubehör Für Die Schütze (Baugröße S2)

    Hilfsschalter (rechts oder links), 2-polig frontseitig aufschnappbarer Hilfsschalter, 1-polig (Leitungseinführung von oben oder unten) frontseitig aufschnappbarer Hilfsschalter, 2-polig (Leitungseinführung von oben oder unten) frontseitig aufschnappbarer Hilfsschalter, 4-polig Funktionsmodul für AS-Interface, Direktstart Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 275 Verdrahtungsbausteine oben und unten zur Verbindung der Steuerstrombahnen Verbindungsbaustein zum Leistungsschalter Sternpunktbrücke, 3-polig, ohne Anschlussklemme Verbindungsbaustein für zwei Schütze in Reihe (Safety Hauptstromverbinder für zwei Schütze) Spulenanschlussmodul oben und unten Parallelschaltverbinder Bild 9-3 Zubehör für Schütze 3RT2 (Baugröße S2) Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 276 Zubehör 9.1 Übersicht Zubehör für Schütze 3RT2 Zubehör für die Schütze (Baugröße S3) Schütz Baugröße S3 Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 277: Übersicht Zubehör Für Schütze 3Rt10, 3Rt12 Und 3Rt14

    Zubehör Schütze 3RT1 Vakuumschütze 3RT12 Hilfsschalter frontseitig / seitlich ✓ / ✓ --- / ✓ Überspannungsbegrenzer ohne LED ✓ ✓ Mechanische Verriegelung ✓ ✓ LED-Anzeigebaustein ✓ Klemmenabdeckungen ✓ ✓ Plombierbare Abdeckung ✓ Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 278 Zubehör 9.2 Übersicht Zubehör für Schütze 3RT10, 3RT12 und 3RT14 Zubehör Schütze 3RT1 Vakuumschütze 3RT12 1‑Phasen‑Einspeiseklemme ✓ Isolierstopp ✓ Verdrahtungsbausatz für Wendekombination ✓ Verdrahtungsbausatz für Stern‑Dreieck-Kombination ✓ Rahmenklemmenblock ✓ Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 279: Baugrößenspezifisches Zubehör Für Schütze 3Rt1 (Baugröße S6 Bis S12)

    Klemmenabdeckung für Rahmenklemme, unterschiedlich für Baugrößen S6 und S10/S12 ⑭ Rahmenklemmenblock, unterschiedlich für Baugrößen S6 und S10/S12 ② ⑨ gleiches Zubehör für Baugrößen S6 bis S12 ⑩ ⑭ Zubehör unterschiedlich je nach Baugröße Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 280: Übersicht Zubehör Für Schütze 3Rt13

    Für die Schütze 3RT148 steht folgendes Zubehör zur Verfügung. Tabelle 9-6 Übersicht - Zubehör für Schütze 3RT148 Zubehör Schütze 3RT1481 Schütze 3RT1485 Schütze 3RT1482 Schütze 3RT1486 Schütze 3RT1483 Schütze 3RT1487 Hilfsschalter seitlich ✓ ✓ Phasentrennwand ✓ ✓ Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 281: Hilfsschalter

    Frontseitig aufsteckbare Hilfsschalter Bauform des Hilfsschalters Anschlusstechnik Artikelnummer 1/2/3/4-polige Hilfsschalter; Teil‐ Schraub-, Federzuganschluss 3RH2911‑.HA.. beschriftung 3RH2911‑.FA.. 4‑polige Hilfsschalter; Vollbe‐ Schraub-, Federzuganschluss 3RH2911‑.XA..-0MA0 schriftung 4‑polige Hilfsschalter für Hilfs‐ Schraub-, Federzuganschluss 3RH2911‑.GA.. schütze; Vollbeschriftung Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 282 / AC‑14 und DC‑13: 1 bis 300 mA, Spannung: 3 bis 60 V. Die frontseitig aufsetzbaren elektronikgerechten Hilfsschalter stehen in Schraubanschlusstechnik, Federzuganschlusstechnik und Ringkabelschuhanschlusstechnik zur Verfügung. Die seitlich anbaubaren elektronikgerechten Hilfsschalter sind in Federzuganschlusstechnik lieferbar. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 283: Hilfsschalter Mit Überschneidender Kontaktgabe

    1 Schließer + 1 Öffner + 1 Schließer voreilend + 1 Öff‐ ner nacheilend Wegediagramme Die folgenden Wegediagramme der Hilfsschalter der Baugröße S00 und S0 gelten für Standard‑Hilfsschalter und für voreilende bzw. nacheilende Kontakte. Bild 9-5 Wegediagramme der Hilfsschalter (Baugrößen S00 und S0) Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 284: Projektieren

    Tabelle 9-10 Hilfsschalter-Kombinationsmöglichkeiten (Leistungsschütz 3RT2) - Baugröße S00 Leistungsschütz 3RT2 Baugröße Mögliche Varian‐ frontseitig seitlich 1‑polig 4‑polig 2‑polig 3RT2.1.-. 3RT2.1.-.H.., 3RT2.1.-.J.., 3RT2.1.-.K.., 3RT2.1.-.M.., 3RT2.1.-.Q.., 3RT2.1.-.V.., 3RT2.1.-.W.. 3RT2… + 3RA27… / 3RA28… 1 links + 1 rechts Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 285 ∑ NC max. 4 3RT2… + 3RA27… / 3RA28… 1 links + 1 rechts Tabelle 9-12 Hilfsschalter-Kombinationsmöglichkeiten (Leistungsschütz 3RT2) - Baugröße S2 Leistungsschütz 3RT2 Baugröße Mögliche Varian‐ frontseitig seitlich 1‑polig 4‑polig 2‑polig Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 286 3RT254. 3RT204.-.K. 3RT254. ∑ NC max. 2 3RT204, 3RT234. ∑ NC max. 4 3RT2… + 3RA27… / 3RA28… 1 links + 1 rechts Die Montage des seitlichen Hilfsschalters ist nur rechts zulässig. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 287: Anzahl Der Kontakte In Reihe (Speziell Steuerstromkreis / Hilfsstromkreis)

    Umgebungsbedingungen abhängig ist. Aus Erfahrungen und Feldrückmeldungen hat sich im Allgemeinen eine Kontaktreihenschaltung von < 10 Kontakte in Reihe als praktikabel erwiesen. Zusätzlich kann die Kontaktzuverlässigkeit eines einzelnen Kontaktes durch Parallelschalten eines zweiten Kontaktes erhöht werden. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 288: Angewandte Normen

    Anordnung der Schaltglieder definiert sind. Anzahl, Art und Lage der Schaltglieder sind durch eine Kennzahl und einen nachfolgenden Kennbuchstaben anzugeben. Bei 8‑poligen Hilfsschützen bedeutet der Kennbuchstabe "E", dass in der unteren (hinteren) Kontaktebene vier Schließer angeordnet sein müssen. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 289: Schaltreihenfolge Der Hilfsschaltglieder

    Sie im Anhang … zum zeitverzögerten Schalten von Schützen "Literatur" unter "Handbücher - SIRIUS Systembau‐ kasten (Seite 504)" im Handbuch "SIRIUS - Funkti‐ onsmodule SIRIUS 3RA28 zum Anbau an Schütze 3RT2". Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 290: Beispiele

    Am Schnittpunkt der Spalten und Zeilen finden Sie die Kennzahl der Kombination aus Grundgerät (Spalte) und Hilfsschalter (Zeile). Zusätzlicher Hilfsschalter 3-polige Schütze Artikelnummer Hilfskontakt 3RT201 3RT201 3RT202 Ausführung 3RT204 S0 bis S3 Schließer Öffner Hilfsschalter ohne Schließer 3RH2911-.HA01 3RH2911-.HA02 Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 291 Motorschütz 3RT20, S00 mit 1 Schließer (1S) Motorschütz 3RT20, S0 (S2) mit 1 Schließer und 1 Öffner (1 S + 1 Ö) SIRIUS SIRIUS Ordnungsziffer 2. 3. 4. 5. 3. 4. 5. 6. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 292 1. 2. 1. 2. 3. 4. 3. 4. 4. 5. 7. 8. 5. 6. 3. 4. 3. 4. 5. 6. 5. 6. Nach EN 50012 Nach EN 50012 ohne Schließer 3RH2911-. HA01 Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 293 1 Schließer 3RH2911-. HA10 3RH2911-. HA11 3RH2911-. HA12 3RH2911-. HA13 mit 2 Schließern 3RH2911-. HA20 3RH2911-. HA21 3RH2911-. HA22 3RH2911-. FA22 mit 3 Schließern 3RH2911-. HA30 3RH2911-. HA31 mit 4 Schließern 3RH2911-. FA40 Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 294 3RH2911-. FB11 3RH2911-. FB22 3RH2911-. FC22 Vollbeschriftet 3RH2911- 1AA10 3RH2911- 1BA10 3RH2911- 1AA01 3RH2911- 1BA01 3RH2911- 1LA11 3RH2911- 1MA11 3RH2911- 1LA20 3RH2911- 1MA20 Vollbeschriftet (für Hilfsschütze) 3RH2911-. GA40 3RH2911-. GA31 3RH2911-. GA22 Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 295 NF20 Elektro‐ nikge‐ recht und konventi‐ onell 3RH2911-2 NE21 3RH2911-2 NE21 3RH2911-1 NE22 3RH2911-1 NE22 Kombinationen nach EN 50012, EN 50011 bzw. IEC 60947-5-1 sind fett gesetzt. Alle Kombinationen erfüllen EN 50005. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 296 7. 8 Nach EN 50011 ohne Schließer 3RH2911-. HA01 3RH2911-. HA02 3RH2911-. HA03 3RH2911-. FA04 mit 1 Schließer 3RH2911-. HA10 3RH2911-. HA11 3RH2911-. HA12 3RH2911-. HA13 mit 2 Schließern 3RH2911-. HA20 3RH2911-. HA21 Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 297 3 Schließern 3RH2911-. HA30 3RH2911-. HA31 mit 4 Schließern 3RH2911-. FA40 mit Überschneidung 3RH2911-. FB11 3RH2911-. FB22 3RH2911-. FC22 Vollbeschriftet 3RH2911- 1AA10 3RH2911- 1BA10 3RH2911- 1AA01 3RH2911- 1BA01 3RH2911- 1LA11 3RH2911- 1MA11 Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 298 Vollbeschriftet (für Hilfsschütze) 3RH2911-. GA40 3RH2911-. GA31 3RH2911-. GA22 3RH2911-. GA13 3RH2911-. GA04 Vollbeschriftet; Sonderausführung 3RH2911-. XA40 -0MA0 3RH2911-. XA31 -0MA0 3RH2911-. XA22 -0MA0 3RH2911-. XA04 -0MA0 Elektronikgerecht 3RH2911-. NF02 3RH2911-. NF11 3RH2911-. NF20 Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 299 4. 5. 7. 8. 5. 6. 3. 4. 3. 4. 5. 6. 5. 6. Nach EN 50012 Nach EN 50012 für Baugröße S00 links rechts 3RH2911-.DA02 3RH2911-.DA02 3RH2911-.DA11 3RH2911-.DA11 3RH2911-.DA20 3RH2911-.DA20 3RH2911-.DA20 3RH2911-.DA11 Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 300 3RH2911-.DA02 für Baugröße S00 / S0 / S2 / S3 3RH2921-.DA02 3RH2921-.DA02 3RH2921-.DA11 3RH2921-.DA11 3RH2921-.DA20 3RH2921-.DA20 3RH2921-.DA20 3RH2921-.DA11 3RH2921-.DA20 3RH2921-.DA02 3RH2921-.DA11 3RH2921-.DA02 für Hilfsschütze 3RH2921-.DA02 3RH2921-.DA11 3RH2921-.DA20 Elektronikgerecht für Baugröße S00 3RH2911-2DE11 Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 301 Artikelnummer Hilfskontakte Ausführung Ö 3RH21 22 34 5. 6. 5. 6. 5. 6. 7. 8 7. 8 7. 8 Nach EN 50011 für Baugröße S00 links rechts 3RH2911-.DA02 3RH2911-.DA02 3RH2911-.DA11 3RH2911-.DA11 3RH2911-.DA20 Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 302 Zusätzlicher Hilfsschalter Hilfsschütze 3RH2911-.DA20 3RH2911-.DA20 3RH2911-.DA11 3RH2911-.DA20 3RH2911-.DA02 3RH2911-.DA11 3RH2911-.DA02 für Baugröße S0 / S2 / S3 3RH2921-.DA02 3RH2921-.DA02 3RH2921-.DA11 3RH2921-.DA11 3RH2921-.DA20 3RH2921-.DA20 3RH2921-.DA20 3RH2921-.DA11 3RH2921-.DA20 3RH2921-.DA02 3RH2921-.DA11 3RH2921-.DA02 für Hilfsschütze 3RH2921-.DA02 3RH2921-.DA11 Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 303: Montage / Demontage

    Montage des frontseitigen 2‑ / 4‑poligen Hilfsschalters (Baugröße S00 / S0 / S2 / S3) Die nachfolgende Abbildung zeigt beispielhaft die Montage anhand der Baugröße S00. Die Montage bei den Baugrößen S0 / S2 / S3 erfolgt auf die gleiche Weise. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 304 Montage des seitlichen Hilfsschalters (Baugröße S00 / S0 / S2 / S3) Die nachfolgende Abbildung zeigt beispielhaft die Montage anhand der Baugröße S0. Die Montage bei den Baugrößen S00 / S2 / S3 erfolgt auf die gleiche Weise. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 305 Die Montage bei den Baugrößen S00 / S2 / S3 erfolgt auf die gleiche Weise. ① Entriegeln Sie den seitlichen Hilfsschalter, indem Sie die geriffelten Flächen am Hilfsschalter nach unten drücken. ② Nehmen Sie den Hilfsschalter seitlich vom Schütz ab. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 306: Hilfsschalter Für Leistungsschütze 3Rt1

    Anschlusstechnik Artikelnummer 4-polige Hilfsschalter frontseitig aufsetzbar Schraubanschluss 3RH1921-1F.. Federzuganschluss 3RH1921-2F... 1-polige Hilfsschalter frontseitig aufsetzbar Schraubanschluss 3RH1921-1C... Federzuganschluss 3RH1921-2C... 2-polige Hilfsschalter seitlich anbaubar Schraubanschluss 3RH1921-1D... 3RH1921-1J... 3RH1921-1E... 3RH1921-1K... Federzuganschluss 3RH1921-2D... 3RH1921-2J... 3RH1921-2E... 3RH1921-2K... Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 307 / AC‑14 und DC‑13: 1 bis 300 mA, Spannung: 3 bis 60 V. Die frontseitig aufsetzbaren elektronikgerechten Hilfsschalter stehen in Schraubanschlusstechnik, Federzuganschlusstechnik und Ringkabelschuhanschlusstechnik zur Verfügung. Die seitlich anbaubaren elektronikgerechten Hilfsschalter sind in Federzuganschlusstechnik lieferbar. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 308: Projektieren

    2-polig (2 Schließer oder 2 Öffner) Leitungseinführung von oben oder unten möglich. 9.5.2.2 Projektieren Maximale Anzahl der Hilfsschalter Die maximale Anzahl der bestückbaren Hilfsschalter ist durch die technische Einschränkung und durch die angewandte Norm bestimmt. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 309: Manuelles Betätigen Der Hilfskontakte

    Hilfsschalter des rechten Schützes muss entfernt werden Manuelles Betätigen der Hilfskontakte Bei Luftschützen 3RT105 / 3RT106 / 3RT107 / 3RT145 / 3RT146 / 3RT147 können für Prüfzwecke die seitlichen Hilfskontakte durch Drücken der frontseitigen Hilfsschalteraufnahme / Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 310: Anschlussbezeichnungen Und Kennzahlen Für Hilfsschaltglieder

    Die Kennzahl bezeichnet die Anzahl und Art der Hilfsschaltglieder, z. B. 40, 31, 22, 13: • 1. Ziffer: Anzahl der Schließer (NO, S) • 2. Ziffer: Anzahl der Öffner (NC, Ö) Beispiele: • 31 = 3 NO + 1 NC • 40 = 4 NO Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 311: Erweiterung Der Schütze In Baugröße S6 Bis S12 (Ausnahme: 3Rt13)

    Demontieren des frontseitigen Hilfsschalters - 1‑ / 4‑poliger Hilfsschalter ① Ziehen Sie den Entriegelungshebel am Hilfsschalter an. ② Schieben Sie den Hilfsschalter nach oben und nehmen ihn nach vorne vom Schütz ab. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 312 Montage eines zweiten seitlichen Hilfsschalters an Schütze 3RT1.5, 3RT1.6 und 3RT1.7 ① Ziehen Sie den Aufkleber vom montierten seitlichen Hilfsschalter ab. ② Hängen Sie den zweiten seitlichen Hilfsschalter im montierten seitlichen Hilfsschalter ein und schnappen ihn auf. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 313: Montage Des Seitlichen Hilfsschalters An Schütze 3Rt13

    Hängen Sie den seitlichen Hilfsschalter im Schütz ein und schnappen ihn auf das Schütz auf. Montage eines zweiten seitlichen Hilfsschalters an Schütze 3RT13 ① Hängen Sie den zweiten seitlichen Hilfsschalter im montierten seitlichen Hilfsschalter ein und schnappen ihn auf. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 314: Demontage Des Seitlichen Hilfsschalters Vom Schütz 3Rt13

    Setzen Sie den seitlichen Hilfsschalter 3RH1981-1DA11 am Schütz an und schrauben Sie ihn mit einem Schrau‐ bendreher fest. ② ③ Setzen Sie den zweiten seitlichen Hilfsschalter 3RH1981-1JA11 an den montierten seitlichen Hilfsschalter an und schrauben Sie ihn mit einem Schraubendreher fest. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 315: Demontage Des Seitlichen Hilfsschalters Vom Schütz 3Rt148

    Beschaltung, direkt am Entstehungsort, d. h. an der Schützspule, der Störquelle erforderlich. Somit werden auch die Überspannungen direkt am Entstehungsort verhindert und die spannungsempfindlichen elektronischen Bauelemente geschützt. Auch die kapazitive Einkopplung von Störsignalen in Steuerleitungen elektronischer Schaltungen wird vermieden. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 316: Arten Der Bedämpfung

    3RT2926‑1J.00 3RT2936‑1J.00 3RT2936‑1J.00 RC-Glied Tabelle 9-21 Übersicht - Überspannungsbegrenzer ohne LED Überspannungs‐ Baugröße S00 Baugröße S0 Baugröße S2 Baugröße S3 Baugröße S6 - S12 begrenzer Entstördiode 3RT2916‑1DG00 Diodenkombinati‐ 3RT2916‑1EH00 3RT2926‑1E.00 3RT2936‑1E.00 3RT2936‑1E.00 Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 317 Zubehör 9.6 Überspannungsbegrenzer Überspannungs‐ Baugröße S00 Baugröße S0 Baugröße S2 Baugröße S3 Baugröße S6 - S12 begrenzer Varistor 3RT2916‑1B.00 3RT2926‑1B.00 3RT2936‑1B.00 3RT2936‑1B.00 RC-Glied 3RT2916‑1C.00 3RT2926‑1C.00 3RT2936‑1C.00 3RT2946-1C.00 3RT1956-1C... ab Erzeugnisstand 03 Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 318: Kennzeichnung Der Überspannungsbegrenzer Bei Schützen 3Rt2 Der Baugröße S0, S2 Und S3

    30 ... 250 V 240 ... 400 V – 400 ... 600 V – ② 3RT2926‑1B.00 3RT2936‑1B.00 3RT2926‑1J.00 3RT2936‑1J.00 3RT2926‑1C.00 3RT2936‑1C.00 3RT2946-1C.00 3RT2926‑1E.00 3RT2936‑1E.00 3RT2926‑1M.00 1) Gilt bei 3RT2926-1J.00 und 3RT2936-1J.00 (Varistor mit LED) Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 319: Abschaltüberspannung - Schutzbeschaltung

    Stan‐ nur geringfügig • Unkritische Dimensi‐ dardanwen‐ größer onierung dungen, z. B. im (2 bis 5 ms) • Einfache Realisie‐ Umfeld von SI‐ rung MATIC Nachteile • Bedämpfung nur oberhalb von U Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 320 • Beim Schalten mit Strom werden die Schaltstücke thermisch stärker belastet. Beim Schalten an der Stromobergrenze kann es dadurch zur Überlastung kommen. Technische Hintergrundinformationen Folgende Oszillogramme zeigen das Verhalten beim Abschalten von Schützspulen ohne und mit Überspannungsbedämpfung. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 321: Spule Nicht Beschaltet

    Gesamtdauer. Im Unterschied zum RC‑Glied verringern sie nicht die Steilheit des Spannungsanstiegs. Varistoren sind für gleich‑ und wechselstrombetätigte Schütze verwendbar. Hinweis Varistoren verlängern die Ausschaltzeit des Schützes um ca. 2 ‑ 5 ms. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 322: Beschaltung Mit Rc-Glied

    Steuerspannung sowie die Steilheit der Schaltüberspannung, so dass keine Schauerentladungen mehr auftreten. Die RC‑Beschaltung schützt damit speziell du / dt ‑empfindliche Ausgangsstufen vor ungewolltem Durchschalten. Hinweis Richtig ausgewählte RC‑Glieder beeinflussen die Schaltzeiten der Schütze nur unwesentlich. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 323: Beschaltung Mit Entstördiode

    Faktor 6 bis 9. Diese Eigenschaft kann vorteilhaft genutzt werden, wenn z. B. kurzzeitige Spannungseinbrüche im Bereich einiger Millisekunden zu überbrücken sind. Technisch sinnvoll sind Freilaufdioden nur für Schütze der Baugröße S00. Für größere Leistungen empfehlen wir die Beschaltung mit einer Diodenkombination. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 324: Beschaltung Mit Einer Diodenkombination

    Ausschaltverzugs, der Ausschaltzeit, um den Faktor 2 bis 6. In der nachfolgenden Grafik ist der Spannungsverlauf bei der beschalteten Hilfsschütz- Magnetspule aus Grafik "Abschalten einer unbeschalteten Schützspule" mit einer passenden Diodenkombination dargestellt. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 325: Beschaltung Mit Einer Suppressordiode

    Schütze verwendbar und beeinflussen die Schaltzeiten nur unwesentlich. Im Vergleich zum Varistor besitzen Suppressordioden eine kürzere Ansprechzeit. In der nachfolgenden Grafik ist der Spannungsverlauf einer Schützspule mit einer passenden Suppressordiode dargestellt. Bild 9-13 Beschaltung mit einer Suppressordiode Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 326: Montage

    Gefahr von Sachschäden Beachten Sie bei der Montage des Überspannungebegrenzers folgende Hinweise: • Temperatur bei der Montage des Überspannungebegrenzers: > -10 °C • Maximaler Öffnungswinkel der Abdeckung an der Vorderseite des Schützes: 135° Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 327 Gefahr von Sachschäden Beachten Sie bei der Montage des Überspannungebegrenzers folgende Hinweise: • Temperatur bei der Montage des Überspannungebegrenzers: > -10 °C • Maximaler Öffnungswinkel der Abdeckung an der Vorderseite des Schützes: 135° Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 328 Öffnen Sie die Abdeckung an der Vorderseite des Schützes. ② Stecken Sie den Überspannungsbegrenzer (ab Erzeugnisstand *E03*) in die Öffnung, bis er ein‐ rastet. Schließen Sie die Abdeckung an der Vorderseite des Schützes. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 329: Überspannungsbegrenzer 3Rt2946-1C.00 (Rc-Glied) Montieren (Baugröße S3)

    Setzen Sie den Überspannungsbegrenzer mit der Unterseite an das Schütz an. ② ③ Verrasten Sie die Oberseite des Überspannungsbegrenzers mit dem Schütz. ④ ⑤ Führen Sie die Leitungen in die Spulenanschlüsse A1 und A2 des Schützes ein und verschrau‐ ben Sie diese. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 330 Zubehör 9.6 Überspannungsbegrenzer Montage des Überspannungsbegrenzers 3RT2946‑1C.00 an ein Schütz mit Federzuganschlusstechnik ① Entfernen Sie die Gabelkabelschuhe an den Leitungen des Überspannungsbegrenzers. ② Isolieren Sie die Leitungen auf ca. 10 mm ab. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 331 ④ ⑤ Verrasten Sie die Oberseite des Überspannungsbegrenzers mit dem Schütz. ⑥ ⑦ Stecken Sie einen Schraubendreher in die Federzugklemmen und entriegeln Sie diese. ⑧ Stecken Sie die Leitungen in die Federzugklemmen. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 332: Emv-Entstörmodul

    Auf eine feine Abstufung innerhalb der Leistungsklassen kann verzichtet werden, da kleinere Motoren bauartbedingt auch eine größere Induktivität mit sich bringen und damit eine Lösung für alle ungeregelten Antriebe bis 5,5 kW ausreicht. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 333: Schaltplan

    Tabelle 9-24 Varianten des EMV-Entstörmoduls Bauform des EMV‑Entstörmoduls Artikelnummer RC‑Beschaltung 3RT2916‑1PA Varistorbeschaltung 3RT2916‑1PB Schaltplan Die folgende Grafik zeigt links die Beschaltung mit RC‑Glied und rechts die Beschaltung mit einem Varistor. Bild 9-14 EMV-Entstörmodul, Schaltplan Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 334: Projektieren

    Frequenzspektrum von 1 kHz bis 10 MHz und einer Spannungsänderungsgeschwindigkeit von 0,1 bis 20 V / ns auftreten. Bild 9-15 Gegen-EMK ohne Beschaltung Ein kapazitives Einkoppeln auf diverse Analog‑ und Digitalsignale macht eine Entstörung im Lastkreis notwendig. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 335 Entstörung realisiert werden kann. RC-Beschaltung Die Varistorbeschaltung kann eine hohe Energie absorbieren und kann für Frequenzen von 10 bis 400 Hz eingesetzt werden (geregelte Antriebe). Es findet keine Begrenzung unterhalb der Knickspannung statt. Varistorbeschaltung Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 336: Montage

    Hängen Sie das EMV‑Entstörmodul mit den beiden Haken an der Unterseite des Schützes ein. ② Klappen Sie es nach oben bis die Anschlussstifte des EMV‑Entstörmoduls in den Klemmenöff‐ nungen des Schützes festsitzen. ③ Schrauben Sie das EMV‑Entstörmodul mit einem Schraubendreher fest. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 337: Ausschaltverzögerer

    Ausschaltverzögerung bei jeder Ausschaltung wirksam. Erfolgt die Betätigung nach dem Ausschaltverzögerer, tritt eine Ausschaltverzögerung nur bei Ausfall der Netzspannung ein. Der Mittelwert der Ausschaltverzögerung liegt ca. bei dem 1,5‑fachen der angegebenen Mindestzeit. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 338: Montage

    1,2 ...1,6 Nm) 1,2 ... 1,6 Nm), Scheiben und Federringen in den dafür vorgesehenen Bohrungen diagonal fest. Hutschienenmontage (Schnappbefestigung) Die Schnappbefestigung ist für Ausschaltverzögerer der Baugröße S00 bis S3 auf einer 35‑mm‑Hutschiene möglich. Folgende Darstellungen zeigen die Hutschienenmontage und Hutschienendemontage: Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 339: Mechanischer Verklinkblock

    Tabelle 9-27 Ausführungen des mechanischen Verklinkblocks Bauform des mechanischen Verklinkblocks Artikelnummer AC / DC 24 V 3RT2926‑3AB31 AC / DC 110 V 3RT2926‑3AF31 AC / DC 230 V 3RT2926‑3AP31 9.9.2 Montage / Demontage Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 340 Stange bis zum Anschlag in den mechanischen Verklinkblock hinein. ③ Schnappen Sie den mechanischen Verklinkblock mittig auf das Schütz, bis er einrastet. Demontage des mechanischen Verklinkblocks ① Entklinken Sie den mechanischen Verklinkblock. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 341: Betrieb

    Darstellungen zeigen die manuelle Bedienung des mechanischen Verklinkblocks. Die elektrische Entriegelung erfolgt durch Anlegen der Spannung an den Klemmen E1 und E2 des Verklinkblocks. Bedienung des mechanischen Verklinkblocks ① Zum Einschalten drücken Sie den linken Stößel. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 342: Zusatzverbraucherbaustein

    Steuerungen sicherzustellen. Der Zusatzverbraucherbaustein übernimmt gleichzeitig die Funktion einer Überspannungsbedämpfung. Technische Daten Bemessungsspannung AC 50 / 60 Hz 180 V bis 255 V Verlustleistung 2,4 W bei 230 V Zulässige Schütztypen 3RT2.1 (Baugröße S00) Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 343: Montage

    Montage ACHTUNG Schütz und angeschlossene Verbraucher können beschädigt werden. Schalten Sie das Schütz spannungsfrei bevor Sie das Control Kit einsetzen oder entfernen. Verwenden Sie das Control Kit ausschließlich für Testzwecke bei Inbetriebnahme. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 344: Montage Des Control Kit An Ein Schütz (S00)

    Beachten Sie bei der Montage des Control Kits folgende Hinweise: • Temperatur bei der Montage des Control Kits: > -10 °C • Maximaler Öffnungswinkel der Abdeckung an der Vorderseite des Schützes: 135° Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 345: Koppelglied Für Sps

    • 3RH2914-.GP11: frontseitig anbaubar an Schütze 3RT2 (Baugröße S00 bis S3); Federzug oder Schraubanschluss • 3RH2924-1GP11: von oben anbaubar an Schütze 3RT2 (Baugröße S0) ohne Erhöhung der Bautiefe; Schraubanschluss; Besteht aus Spulenanschlussmodul 3RT2926-4RA11 und Koppelglied Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 346: Lieferumfang

    • Koppelglied Schaltplan Koppelglied 3RH2924‑1GP11 zur Ansteuerung aus SPS Koppelglied Schütz B1+ / B2‑ Ansteuerspannung DC 24 V L1 / N Bemessungssteuerspeisespannung für das gewählte Schütz Bild 9-16 Koppelglied, Schaltplan (Baugröße S0) Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 347: Montage Des Koppelglieds 3Rh2924-1Gp11

    Montage des Koppelglieds 3RH2924-1GP11 Voraussetzung Voraussetzung für den Anbau des Koppelglieds ist die Montage des Spulenanschlussmoduls 3RT2926-4R..ACHTUNG Schalten Sie vor der Montage die Spannung, die an L1 ‑ L3 anliegt, ab. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 348: Montage Und Demontage Des Koppelbausteins 3Rh2914-.Gp11

    Montage und Demontage des Koppelbausteins 3RH2914-.GP11 Montage Abnehmbare Klemmenblock austauschen ① Klemmenblock abnehmen: • Drücken Sie die Nase des Klemmenblocks nach unten. • Ziehen Sie den Klemmenblock nach vorne und dann nach unten. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 349 Schieben Sie den Klemmenblock nach hinten bis die Nase einrastet. Montage des Koppelbausteins 3RH2914-.GP11 ① Ziehen Sie die rückseitige Abdeckung nach oben bis sie einrastet. ② Stecken Sie das Koppelbaustein mit den integrierten Montagestiften vorne auf das Spulenan‐ schlussmodul. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 350: Demontage

    Drücken Sie mit dem Schraubendreher die Abdeckung den Koppelbaustein nach unten bis sie einrastet. Demontage Demontage am Beispiel des Koppelbausteins 3RH2914-.GP11 ① Setzen Sie den Schraubendreher von oben an. ② Ziehen Sie mit Hilfe des Schraubendrehers die hintere Abdeckplatte des Koppelbausteins nach oben. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 351: Led-Anzeigebaustein

    AC‑Ansteuerung beide und bei DC‑Ansteuerung eine LED je nach Polarität. 9.13.2 Montage Montage des LED-Anzeigebausteins am Beispiel der Baugröße S0 Der LED‑Anzeigebaustein wird frontseitig an Stelle des Beschriftungsschildes in die Aufnahmeöffnung aufgeschnappt. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 352 Führen Sie die Leitungen in die Spulenanschlüsse A1 und A2 des Schützes ein. ③ Schrauben Sie die Leitungen mit einem Schraubendreher fest. Hinweis Bei den Baugrößen S2 / S3 montieren Sie den LED-Anzeigenbaustein auf die gleiche Weise. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 353: Lötstiftadapter

    Montage auf Schütz der Baugröße S00 ① Setzen Sie den Schraubendreher, wie in der Abbildung dargestellt, am Schütz an ② Drücken Sie den Schraubendreher nach hinten, sodass sich die Feder für die Hutschienenbefes‐ tigung löst. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 354: Montage Auf Schütz Der Baugröße S00 Mit Aufgesetztem 4-Poligen Hilfsschalter

    9.15.1 Beschreibung Das Spulenanschlussmodul 3RT2926‑4R. für den Anbau an Leistungsschütze 3RT20 der Baugröße S0 dient als Adapter für die Spule und gewährleistet die Spulenverdrahtung entsprechend 3RT102‑Schützen (z. B. für Retrofit von 3RT10). Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 355: Montage

    Die Montage bei den Baugrößen S2 / S3 erfolgt auf die gleiche Weise. ① Stecken Sie das Spulenanschlussmodul von oben auf das Schütz bis es einrastet. ② Öffnen Sie Abdeckung an der Vorderseite des Schützes. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 356 Führen Sie die Leitungen von unten in den Spulenanschluss A2 des Schützes ein. ⑥ Schließen Sie die Abdeckung an der Vorderseite des Schützes. ⑦ Schrauben Sie die Leitungen mit einem Schraubendreher fest. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 357: Abdeckung Für Ringkabelschuh

    Abdeckkappen, um den Berührungsschutz (Fingersicherheit) nach IEC 61140 zu gewährleisten. Dafür stehen jeweils eingangsseitige und ausgangsseitige Abdeckungen zur Verfügung. Tabelle 9-31 Ausführungen der Abdeckung für den Ringkabelschuh Baugröße Artikelnummer 3RT2916‑4EA13 3RT2926‑4EB13 Bild 9-20 Leistungsschütz 3RT2 mit Ringkabelschuhabdeckung (Baugröße S0) Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 358: Plombierbare Abdeckung

    Sichern Sie die Bügel mit einer Plombe, so dass die Isolierstoffkappe nicht mehr entfernt werden kann. Hinweis Für die Montage der plombierbaren Abdeckung auf Schütze der Baugrößen S0 bis S12 ist die Vorgehensweise analog. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 359: 3-Phasen-Einspeiseklemme

    Hinweis Für die Montage der 3-Phasen-Einspeiseklemme auf Schütze 3RT20 der Baugröße S0 ist die Vorgehensweise analog. Bei Kondensatorschützen können bei Baugröße S0 und S2 3-Phasen- Einspeiseklemmen ergänzt werden, um größere Leiter anzuschließen. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 360: 1-Phasen-Einspeiseklemme

    Montage der 1‑Phase‑Einspeiseklemme (Baugröße S3) ① Stecken Sie die Anschlussstifte der 1‑Phasen‑Einspeiseklemme von oben in die Klemmenöffnun‐ gen des Schützes, bis sie festsitzen. ② Schrauben Sie die 1‑Phasen‑Einspeiseklemme mit einem Schraubendreher fest. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 361: Parallelschaltverbinder

    Übergangswiderstand an den Schaltstücken gebildet, dessen Wert sich durch Abbrand und Oxidation verändern kann. Somit ist weder eine gleichmäßige noch stabile Stromaufteilung gegeben: einzelne Strombahnen können überlastet werden und die Überlastauslöser bzw. Überlastrelais sprechen zu früh an (Auslösefehler). Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 362: Dauerbelastung Bei Parallelschaltung

    Die Parallelschaltverbinder der Baugröße S00 und S3 können jeweils um einen Pol gekürzt werden. Die folgende Darstellung zeigt beispielhaft die Montage des 3‑poligen Parallelschaltverbinders mit Anschlussklemme an ein Schütz der Baugröße S00. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 363: Verbindungsbaustein Für Zwei Schütze In Reihe

    Er wird z. B. bei Safety‑Anwendungen eingesetzt, bei denen zwei in Reihe liegende Schaltstellen erforderlich sind. Der Verbindungsbaustein für 2 Schütze in Reihe ist in folgenden Ausführungen erhältlich. Tabelle 9-36 Ausführungen des Verbindungsbausteins Baugröße Artikelnummer 3RA2916‑1A 3RA2926‑1A 3RA2936‑1A Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 364: Montage

    Setzen Sie die mit dem Verbindungsbaustein in Reihe geschalteten Schütze auf die obere Kante der Hutschiene auf und drücken Sie sie nach unten, bis sie auf der unteren Kante der Hutschiene aufschnappen. ④ Schrauben Sie den Verbindungsbaustein mit einem Schraubendreher an beiden Schützen fest. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 365: Verbindungsbaustein Zum Leistungsschalter

    Weitere Informationen ... finden Sie im Anhang ... zu den Verbindungsbausteinen "Literatur" unter Handbücher - SIRIUS Systembau‐ kasten (Seite 504) im Handbuch "SIRIUS - Verbrau‐ zur Montage von Schütz und Leistungsschalter cherabzweige SIRIUS 3RA". Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 366: Pneumatischer Verzögerungsblock 3Rt2926-2P

    1 … 60 s 3RT2926‑2PR11 Der pneumatische Verzögerungsblock wird eingesetzt, wenn keine elektronischen Bauteile erwünscht sind oder wenn keine Steuerspeisespannung vorhanden ist. Hinweis Der pneumatische Verzögerungsblock 3RT2926-2P. kann nicht an Koppelschütze (Baugröße S0) angebaut werden. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 367: Montage / Demontage

    Schütz angebaut, sind keine weiteren Hilfskontakte zulässig. Demontage des pneumatischen Verzögerungsblocks ① Drücken Sie den Entriegelungshebel am pneumatischen Verzögerungsblock nach unten. ② Nehmen Sie den pneumatischen Verzögerungsblock nach vorne vom Schütz ab. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 368: Betrieb

    10 … 180 s 3RT2927‑2PR11 Der pneumatische Verzögerungsblock wird eingesetzt, wenn keine elektronischen Bauteile erwünscht sind oder wenn keine Steuerspeisespannung vorhanden ist. Hinweis Der pneumatische Verzögerungsblock 3RT2927-2P. kann nicht an Koppelschütze (Baugröße S0) angebaut werden. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 369: Montage / Demontage

    Schütz angebaut, sind keine weiteren Hilfskontakte zulässig. Demontage des pneumatischen Verzögerungsblocks ① Drücken Sie den Entriegelungshebel am pneumatischen Verzögerungsblock nach unten. ② Nehmen Sie den pneumatischen Verzögerungsblock nach vorne vom Schütz ab. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 370: Betrieb

    Legen Sie Spannung am Schütz (A1/A2) an und stoppen Sie die eingestellte Verzögerungszeit. ③ Schalten Sie die Spannung am Schütz (A1/A2) aus. ④ Um die gewünschte Verzögerungszeit einzustellen, wiederholen Sie die Schritte 1 bis 3. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 371: Bedienen Des Pneumatischen Verzögerungsblocks 3Rt2927-2Pr.1

    Leiterquerschnitt (≤ 1mm ) die Leiterisolierung nicht mitgeklemmt wird. Ein Isolierstopp‑Strang besteht aus 5 Anschlussklemmenpaaren, die vereinzelbar sind. Die folgende Grafik zeigt beispielhaft, wie der Isolierstopp 3RT2916‑4JA02 beim Grundgerät der Baugröße S00 verwendet wird. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 372: Anschlussmodul Für Schütze Mit Schraubanschluss

    S00 und S0 3RT1900‑4RE01 Stecker für Schütz 3RT1916-4RD01 Adapter für Schütz 3RT1926-4RD01 Adapter für Schütz Mit Hilfe des Anschlussmoduls können Schütze mit Schraubanschluss in der Baugröße S00 oder S0 an einen Motor angeschlossen werden. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 373: Montage

    Schrauben Sie das Anschlussmodul mit einem Schraubendreher fest. Hinweis Für die Montage des Anschlussmoduls auf Schütze der Baugröße S0 ist die Vorgehensweise analog. Hinweis Wechseln Sie bei Lebensdauerende das Schütz und den Adapter gemeinsam aus. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 374: Funktionsmodule 3Ra27 Zur Anbindung An Die Steuerung (As-Interface Oder Io-Link)

    (3ZX1012‑0RA27‑1AB1) 9.28 Funktionsmodule 3RA28 zum Anbau an Schütze 3RT2 9.28.1 Beschreibung Für das zeitverzögerte Schalten von Schützen und Hilfsschaltern (z. B. dem Umschalten von Stern‑Betrieb auf Dreieck‑Betrieb) bietet der SIRIUS-Systembaukasten Funktionsmodule 3RA28. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 375: Bausatz Für Wendekombinationen (Baugröße S00 Bis S3)

    Für die Selbstmontage der Wendekombination 3RA23 stehen verschiedene Bausätze für Schraub‑ und Federzuganschluss zur Verfügung. Hinweis Die für den Aufbau der Wendekombination 3RA23 in Baugröße S00 bis S3 erforderlichen Leistungsschütze 3RT201. / 3RT202. / 3RT203. / 3RT204. sind getrennt zu bestellen. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 376: Bausatz Für Die Wendekombination 3Ra23

    Die Mechanische Verriegelung ist bei den Baugrößen S2 / S3 als Zubehör extra zu bestellen. Tabelle 9-43 Ausführungen des Bausatzes für Wendekombination 3RA23 Anschlusstechnik Baugröße Artikelnummer Schraubanschluss 3RA2913‑2AA1 3RA2923‑2AA1 3RA2933‑2AA1 3RA2943-2AA1 Federzuganschluss 3RA2913‑2AA2 3RA2923‑2AA2 3RA2933‑2AA2 3RA2943-2AA2 Federzuganschluss ist bei Baugröße S2 nur im Steuerstromkreis vorhanden. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 377: Elektrische Verriegelung

    Die folgende Darstellung erläutert beispielhaft die Vorgehensweise für den Zusammenbau der Wendekombination 3RA23 der Baugröße S00 in Schraubanschlusstechnik. Die Handlungsanweisungen zeigen den Zusammenbau der Schütze unter Verwendung der mechanischen Verriegelung und der Verbindungsclips. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 378: Montieren Der Wendekombination Mit Schraubanschlusstechnik - Baugröße S00

    Setzen Sie die mechanische Verriegelung in die Öffnung auf der rechten Seite am Schütz Q11 ein. ② Verbinden Sie die Schütze Q11 und Q12 miteinander. ③ Setzen Sie den Verbindungsclip von oben auf die verbundenen Schütze. ④ Setzen Sie den Verbindungsclip von unten auf die verbundenen Schütze. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 379 Setzen Sie die Verdrahtungsbausteine zur Verbindung der Hauptstrombahnen von unten an die Schütze. ⑦ Schrauben Sie die Verdrahtungsbausteine mit einem Schraubendreher fest. Elektrische Verriegelung Hinweis Für die elektrische Verriegelung sind Schütze mit einem Öffner im Grundgerät (3RT201.) erforderlich. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 380: Montieren Der Wendekombination Mit Federzuganschlusstechnik - Baugröße S00

    Montage Baugröße S0 Die Wendekombinationen können aus Schützen mit Schraubanschluss oder Federzuganschluss aufgebaut werden: • Standardschütz (Q 11) für Drehrichtung 1 (Rechtslauf): links • Standardschütz (Q 12) für Drehrichtung 2 (Linkslauf): rechts Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 381: Montieren Der Wendekombination Mit Schraubanschlusstechnik - Baugröße S0

    Setzen Sie die Verdrahtungsbausteine zur Verbindung der Steuerstrombahnen von unten auf die Schütze. ⑤ Schrauben Sie die Verdrahtungsbausteine mit einem Schraubendreher fest. Elektrische Verriegelung Hinweis Für die elektrische Verriegelung sind Schütze mit einem Öffner im Grundgerät (3RT201.) erforderlich. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 382: Montieren Der Wendekombination Mit Federzuganschlusstechnik - Baugröße S0

    Für die Verbindung der Steuerstrombahnen isolieren Sie die Leiter ab und schieben Sie sie in die Anschlussklemmen der Schütze. Hinweis: Die erforderlichen Leiter für die Verbindung der Steuerstrombahnen sind nicht im Lieferumfang des Bausatzes für Wendekombinationen mit Federzuganschlusstechnik (Baugröße S0) enthalten. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 383 Öffnungen am Schütz einhängen und den Pol an das Schütz schnappen. ④ Setzen Sie die Verbindungsclips in die Öffnungen am Schütz Q12. ⑤ Setzen Sie die mechanische Verriegelung auf der linken Seite am Schütz Q12 ein. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 384: Montage Baugröße S2

    Montage Baugröße S2 Die Wendekombinationen können aus Schützen mit Schraubanschluss oder Federzuganschluss aufgebaut werden: • Standardschütz (Q 11) für Drehrichtung 1 (Rechtslauf): links • Standardschütz (Q 12) für Drehrichtung 2 (Linkslauf): rechts Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 385: Montieren Der Wendekombination Mit Schraubanschlusstechnik - Baugröße S2

    Baugröße S2 und erläutern die Vorgehensweise beim Zusammenbau. ① ② Setzen Sie die mechanische Verriegelung (3RA2934-2B) in die Öffnung auf der rechten Seite am Schütz ein. Optionales Bauteil A (mechanische Verriegelung) ist für die mechanische Verriegelung drin‐ gend erforderlich. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 386 Zubehör 9.29 Bausatz für Wendekombinationen (Baugröße S00 bis S3) ③ Verbinden Sie die Schütze miteinander. ④ Setzen Sie die Verbindungsclips in die Öffnungen am Schütz. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 387 Setzen Sie die Verdrahtungsbausteine zur Verbindung der Steuerstrombahnen von oben (b) und auf die Schütze. ⑧ Setzen Sie die Verdrahtungsbausteine zur Verbindung der Steuerstrombahnen von unten (c) auf die Schütze. ⑨ Schrauben Sie die Verdrahtungsbausteine mit einem Schraubendreher fest. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 388: Montieren Der Wendekombination Mit Federzuganschlusstechnik - Baugrößen S2

    Montage Baugröße S3 Die Wendekombinationen können aus Schützen mit Schraubanschluss oder Federzuganschluss aufgebaut werden: • Standardschütz (Q 11) für Drehrichtung 1 (Rechtslauf): links • Standardschütz (Q 12) für Drehrichtung 2 (Linkslauf): rechts Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 389: Montieren Der Wendekombination Mit Schraubanschlusstechnik - Baugröße S3

    Setzen Sie die mechanische Verriegelung (3RA2934-2B) in die Öffnung auf der rechten Seite am Schütz ein. Optionales Bauteil A (mechanische Verriegelung) ist für die mechanische Verriegelung dringend erforderlich. ③ Verbinden Sie die Schütze miteinander. ④ Setzen Sie die Verbindungsclips in die Öffnungen am Schütz. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 390 Setzen Sie die Verdrahtungsbausteine zur Verbindung der Steuerstrombahnen von oben und auf die Schütze. ⑧ Setzen Sie die Verdrahtungsbausteine zur Verbindung der Steuerstrombahnen von unten auf die Schütze. ⑨ Schrauben Sie die Verdrahtungsbausteine mit einem Schraubendreher fest. ⑩ Schrauben Sie die Verdrahtungsbausteine fest. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 391: Montieren Der Wendekombination Mit Federzuganschlusstechnik - Baugrößen S3

    Setzen Sie die mechanische Verriegelung (3RA2934-2B) in die Öffnung auf der rechten Seite am Schütz ein. Optionales Bauteil A (mechanische Verriegelung) ist für die mechanische Verriegelung dringend erforderlich. ③ Verbinden Sie die Schütze miteinander. ④ Setzen Sie die Verbindungsclips in die Öffnungen am Schütz. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 392 Schrauben Sie die Verdrahtungsbausteine fest. ⑧ Für die Verbindung der Steuerstrombahnen schieben Sie die Leiter in die Anschlussklemmen der Schütze. ⑨ Für die Verbindung der Steuerstrombahnen schieben Sie die Leiter in die Anschlussklemmen der Schütze. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 393: Verdrahtungsbausatz Für Wendekombinationen (Baugröße S6 Bis S12)

    Montage Baugröße S6 Die Wendekombinationen können aus Schützen mit Schraubanschluss oder Federzuganschluss aufgebaut werden: • Standardschütz (Q 11) für Drehrichtung 1 (Rechtslauf): links • Standardschütz (Q 12) für Drehrichtung 2 (Linkslauf): rechts Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 394: Montieren Der Wendekombination Mit Schraubanschlusstechnik - Baugröße S6

    Stecken Sie an der Rückseite der Schütze die beiden Verbindungsclips auf. ⑥ ⑦ Montieren Sie die Kombination auf eine Grundplatte. (optionaler Schritt) Schrauben: M6 x 25 (4 x) Anzugsdrehmoment: 4,0 ... 6,0 Nm Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 395 Zubehör 9.30 Verdrahtungsbausatz für Wendekombinationen (Baugröße S6 bis S12) Schütz mit Rahmenklemmen ⑧ Stecken Sie die Verdrahtungsbausteine auf, um die Hauptstrombahnen zu verbinden. ⑨ Ziehen Sie die Anschlussklemmen fest. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 396: Montage Baugröße S10 Und S12

    Montage Baugröße S10 und S12 Die Wendekombinationen können aus Schützen mit Schraubanschluss oder Federzuganschluss aufgebaut werden: • Standardschütz (Q 11) für Drehrichtung 1 (Rechtslauf): links • Standardschütz (Q 12) für Drehrichtung 2 (Linkslauf): rechts Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 397: Montieren Der Wendekombination Mit Schraubanschlusstechnik - Baugröße S10 Und S12

    ⑤ Stecken Sie an der Rückseite der Schütze die beiden Verbindungsclips auf. ⑥ ⑦ Montieren Sie die Kombination auf eine Grundplatte. Schrauben: M8 x 30 (8 x) Anzugsdrehmoment: 10,0 ... 14,0 Nm Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 398 Schrauben: M10 x 3 5 (3 x) ② Danach montieren Sie den oberen Verdrahtungsbausatz (8) mit den Verlängerungsstücken (2.1/2.2/2.3), um die Hauptstrombahnen zu verbinden und ziehen Sie die Anschlussklemmen fest. Schrauben: M10 x 3 5 (3 x) Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 399: Bausatz Für Stern-Dreieck-Kombinationen (Baugröße S00 Bis S3)

    3RA2913‑2BB2 • 4 Verbindungsclips • Sternbrücke • Verdrahtungsbausteine oben und unten Bausatz für Schraubanschluss 3RA2923‑2BB1 • Mechanische Verriegelung Baugröße S0 Federzuganschluss 3RA2923‑2BB2 • 4 Verbindungsclips • Sternbrücke • Verdrahtungsbausteine oben und unten Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 400: Funktionsmodule Ohne Kommunikationsanbindung

    Schütze frontseitig aufgesteckt werden. Es besteht aus folgenden Komponenten, die als kompletter Modulsatz 3RA2816-0EW20 bestellbar sind: • Basismodul für Stern‑Dreieck 3RA2912‑0 mit integrierter Steuerlogik und Zeiteinstellung. • Zwei Koppelmodulen mit integrierter Verbindungsleitung 3RA2911‑0 Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 401: Funktionsmodule Mit Kommunikationsanbindung

    Die folgende Darstellung erläutert beispielhaft die Vorgehensweise für den Zusammenbau der Stern‑Dreieck‑Kombination in der Baugröße S0 in Schraubanschlusstechnik. Die Handlungsanweisungen 1 ‑ 6 zeigen den Zusammenbau der Schütze unter Verwendung der im Bausatz beiliegenden Komponenten. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 402: Montieren Der Stern-Dreieck-Kombination Mit Schraubanschlusstechnik - Baugröße S00

    Setzen Sie den Verdrahtungsbaustein für die Sternpunktbrücke von oben auf das Schütz Q12. ⑤ ⑥ Schrauben Sie die Verdrahtungsbausteine mit einem Schraubendreher fest. Elektrische Verriegelung ist nur verfügbar, wenn kein 3RA28 verwendet wird. Hinweis Der Aufbau der Funktionsmodule erfolgt äquivalent zur beschriebenen Vorgehensweise. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 403: Montieren Der Stern-Dreieck-Kombination Mit Federzuganschlusstechnik - Baugröße S00

    Setzen Sie den Verdrahtungsbaustein zur Verbindung der Hauptstrombahnen von oben auf die Schütze Q11 und Q13. ③ Setzen Sie den Verdrahtungsbaustein zur Verbindung der Hauptstrombahnen von unten auf die Schütze Q13 und Q12. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 404: Montage Baugröße S0

    Die folgende Darstellung erläutert beispielhaft die Vorgehensweise für den Zusammenbau der Stern‑Dreieck‑Kombination in der Baugröße S0 in Schraubanschlusstechnik. Die Handlungsanweisungen 1 ‑ 6 zeigen den Zusammenbau der Schütze unter Verwendung der im Bausatz beiliegenden Komponenten. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 405: Montieren Der Stern-Dreieck-Kombination Mit Schraubanschlusstechnik - Baugröße S0

    Setzen Sie die mechanische Verriegelung auf der linken Seite am Schütz Q12 ein. ③ Verbinden Sie die Schütze Q11 und Q13 miteinander. ④ Setzen Sie die Verbindungsclips in die Öffnungen am Schütz Q12. ⑤ Verbinden Sie die Schütze Q11 / Q13 und Q12 miteinander. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 406 Setzen Sie die Verdrahtungsbausteine zur Verbindung der Hauptstrombahnen von unten an die Schütze Q13 und Q12. ⑨ Schrauben Sie die Verdrahtungsbausteine mit einem Schraubendreher fest. ⑩ Schrauben Sie die Leiter mit einem Schraubendreher fest. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 407: Montieren Des Funktionsmoduls Für Den Stern-Dreieck-Start

    Funktionsmodule die Aufgaben der Steuerstromverdrahtung und des Zeitrelais. Die Verdrahtungsbausteine zur Verbindung der Steuerstrombahnen werden nicht benötigt. ① Prüfen Sie, ob der Verriegelungsschieber in der obersten Stellung verrastet ist. ② ③ Ziehen Sie die Schnittstellenverbindung nach oben vom Steckplatz ab. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 408 Stecken Sie den kodierten Modulverbinder lagerichtig von oben in den Steckplatz, bis der Modulverbinder in der Arretierung einrastet. Hinweis Der Aufbau der Funktionsmodule an die nachfolgend beschriebenen Stern‑Dreieck‑Kombinationen erfolgt äquivalent zur beschriebenen Vorgehensweise. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 409: Montieren Der Stern-Dreieck-Kombination Mit Federzuganschlusstechnik - Baugröße S0

    Setzen Sie den Verdrahtungsbaustein zur Verbindung der Hauptstrombahnen von oben auf die Schütze Q11 und Q13. ③ Setzen Sie die Verdrahtungsbausteine zur Verbindung der Hauptstrombahnen von unten an die Schütze Q13 und Q12. Hinweis Der Aufbau der Funktionsmodule erfolgt äquivalent zur beschriebenen Vorgehensweise. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 410: Montage Baugröße S2

    ① ② Setzen Sie die mechanische Verriegelung (3RA2934-2B) in die Öffnung auf der rechten Seite am Schütz Q13 ein. Optionales Bauteil A (mechanische Verriegelung) ist für die mechanische Verriegelung drin‐ gend erforderlich. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 411 ③ Verbinden Sie die Schütze Q11 und Q13 miteinander. ④ Setzen Sie die Verbindungsclips in die Öffnungen an den Schützen Q11 und Q13. ⑤ Verbinden Sie die Schütze Q13 und Q12 miteinander. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 412 Bei Verwendung der Montageplatte (3RA2932-2F) müssen Sie den Abstandshalter aus der Montageplatte ausbrechen. ⑦ Montieren Sie die Distanzscheibe. ⑧ Montieren Sie den Abstandshalter auf der Montageplatte. ⑨ Montieren Sie die Schütze auf der Montageplatte. Schrauben: 6 x M6 Anzugsdrehmoment: 1,6 Nm Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 413 Setzen Sie die Sternpunktbrücke (c) von oben auf das Schütz Q12. ⑫ Setzen Sie den Verdrahtungsbaustein zur Verbindung der Hauptstrombahnen von unten (d) an die Schütze Q13 und Q12. ⑬ Schrauben Sie die Verdrahtungsbausteine mit einem Schraubendreher fest. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 414 Für die Verbindung des Steuerstromkreises schieben Sie die Leiter in die Anschlussklemmen der Schütze. Für die Verbindung der Spulenkontakte schieben Sie die Leiter in die Anschlussklemmen der Schütze. ⑯ Schrauben Sie die Anschlussklemmen mit einem Schraubendreher fest. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 415 ① ② Setzen Sie die mechanische Verriegelung (3RA2934-2B) in die Öffnung auf der rechten Seite am Schütz Q13 ein. Optionales Bauteil A (mechanische Verriegelung) ist für die mechanische Verriegelung drin‐ gend erforderlich. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 416 Setzen Sie die Verbindungsclips in die Öffnungen an den Schützen Q11 und Q13. ⑤ Verbinden Sie die Schütze Q13 und Q12 miteinander. ⑥ Setzen Sie die Verbindungsclips in die Öffnungen an den Schützen Q13 und Q12. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 417 Seitenteil von der Montageplatte entfernen. (Hinweis: Das Seitenteil wird bei der Montage des Zeitrelais 3RP25 oder 3RP15 benötigt.) ⑧ Montieren Sie die Schütze auf der Montageplatte. Schrauben: 6 x M6 Anzugsdrehmoment: 1,6 Nm Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 418 Setzen Sie die Sternpunktbrücke (c) von oben auf das Schütz Q12. ⑪ Setzen Sie den Verdrahtungsbaustein zur Verbindung der Hauptstrombahnen von unten (d) an die Schütze Q13 und Q12. ⑫ Schrauben Sie die Anschlussklemmen mit einem Schraubendreher fest. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 419 Setzen Sie den Verdrahtungsbaustein zur Verbindung der Steuerstrombahnen von unten (f) an die Schütze Q13 und Q12. Für die Verbindung der Spulenkontakte schieben Sie die Leiter in die Anschlussklemmen der Schütze Q11 und Q13. ⑮ Schrauben Sie die Anschlussklemmen mit einem Schraubendreher fest. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 420: Montage Baugröße S3

    Die Stern‑Dreieck‑Kombinationen können aus Schützen mit Schraubanschluss oder Federzuganschluss aufgebaut werden: • Netzschütz (Q 11): links • Dreieckschütz (Q 13): mittig • Sternschütz (Q 12): rechts Diese Anordnung gilt für alle in diesem Kapitel beschriebenen Montageanleitungen. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 421 ① ② Setzen Sie die mechanische Verriegelung (3RA2934-2B) in die Öffnung auf der rechten Seite am Schütz Q13 ein. Optionales Bauteil A (mechanische Verriegelung) ist für die mechanische Verriegelung drin‐ gend erforderlich. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 422 ③ Verbinden Sie die Schütze Q11 und Q13 miteinander. ④ Setzen Sie die Verbindungsclips in die Öffnungen an den Schützen Q11 und Q13. ⑤ Verbinden Sie die Schütze Q13 und Q12 miteinander. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 423 ⑥ Bei Verwendung der Montageplatte (für S2 3RA2932-2F; für S3 3RA2942-2F) müssen Sie das Seitenteil von der Montageplatte entfernen. (Hinweis: Das Seitenteil wird bei der Montage des Zeitrelais 3RP25 oder 3RP15 benötigt.) Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 424 Zubehör 9.31 Bausatz für Stern-Dreieck-Kombinationen (Baugröße S00 bis S3) ⑦ Montieren Sie die Schütze auf der Montageplatte. Schrauben: 6 x M6 Anzugsdrehmoment: 1,6 Nm Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 425 Setzen Sie die Sternpunktbrücke von oben auf das Schütz Q12. ⑩ Setzen Sie den Verdrahtungsbaustein zur Verbindung der Hauptstrombahnen von unten an die Schütze Q13 und Q12. ⑪ Schrauben Sie die Verdrahtungsbausteine fest. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 426 Für die Verbindung des Steuerstromkreises schieben Sie die Leiter in die Anschlussklem‐ men der Schütze. Für die Verbindung der Spulenkontakte schieben Sie die Leiter in die Anschlussklemmen der Schütze. ⑭ Schrauben Sie die Anschlussklemmen mit einem Schraubendreher fest. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 427 Montieren der Stern‑Dreieck‑Kombination mit Schraubanschlusstechnik - Baugröße S3-S3-S3 ① ② Setzen Sie die mechanische Verriegelung (3RA2934-2B) in die Öffnung auf der rechten Seite am Schütz Q13 ein. Optionales Bauteil A (mechanische Verriegelung) ist für die mechanische Verriegelung dringend erforderlich. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 428 Setzen Sie die Verbindungsclips in die Öffnungen an den Schützen Q11 und Q13. ⑤ Verbinden Sie die Schütze Q13 und Q12 miteinander. ⑥ Setzen Sie die Verbindungsclips in die Öffnungen an den Schützen Q13 und Q12. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 429 Zubehör 9.31 Bausatz für Stern-Dreieck-Kombinationen (Baugröße S00 bis S3) ⑦ Montieren Sie die Schütze auf der Montageplatte. Schrauben: 6 x M6 Anzugsdrehmoment: 1,6 Nm Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 430 Setzen Sie die Sternpunktbrücke von oben auf das Schütz Q12. ⑩ Setzen Sie den Verdrahtungsbaustein zur Verbindung der Hauptstrombahnen von unten an die Schütze Q13 und Q12. ⑪ Schrauben Sie die Anschlussklemmen mit einem Schraubendreher fest. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 431 Setzen Sie den Verdrahtungsbaustein zur Verbindung der Steuerstrombahnen von unten an die Schütze Q13 und Q12. Für die Verbindung der Spulenkontakte schieben Sie die Leiter in die Anschlussklemmen der Schütze Q11 und Q13. ⑭ Schrauben Sie die Anschlussklemmen mit einem Schraubendreher fest. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 432: Verdrahtungsbausatz Für Stern-Dreieck-Kombinationen (Baugröße S6 Bis S12)

    Es kann das gleiche Zubehör wie für die Grundgeräte der entsprechenden Baugröße verwendet werden. Der Bausatz für Stern-Dreieck-Kombinationen enthält: • Sternpunktbrücke • Verdrahtungsbaustein unten (Verdrahtungsbaustein oben ist nicht im Lieferumfang enthalten. Doppeleinspeisung zwischen Netz- und Dreieckschütz empfohlen). Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 433: Montage Baugröße S6

    Die Stern‑Dreieck‑Kombinationen können aus Schützen mit Schraubanschluss oder Federzuganschluss aufgebaut werden: • Netzschütz (Q 11): links • Dreieckschütz (Q 13): mittig • Sternschütz (Q 12): rechts Diese Anordnung gilt für alle in diesem Kapitel beschriebenen Montageanleitungen. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 434: Montieren Der Stern-Dreieck-Kombination - Baugröße

    Montieren Sie die Stern-Dreieck-Kombination auf eine Grundplatte. Schrauben: M6 (6 x) ③ Stecken Sie den unteren Verdrahtungsbaustein auf. ④ Ziehen Sie die Hauptanschlüsse fest. ⑤ Setzen Sie die Sternpunktbrücke auf. ⑥ Ziehen Sie die Hauptanschlüsse fest. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 435 Zubehör 9.32 Verdrahtungsbausatz für Stern-Dreieck-Kombinationen (Baugröße S6 bis S12) ① Schieben Sie die Einstecklaschen für die Schraubbefestigung am Zeitrelais ein. ② ③ Schrauben Sie das Zeitrelais an der Grundplatte fest. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 436: Montieren Der Stern-Dreieck-Kombination - Baugröße S6-S6-S6 Ohne Rahmenklemmenblock

    Schieben Sie die Einstecklaschen für die Schraubbefestigung am Zeitrelais ein. ② ③ Schrauben Sie das Zeitrelais an der Grundplatte fest. ④ ⑤ Schrauben Sie den unteren Verdrahtungsbaustein und die Sternpunktbrücke oben an die Anschlussschienen. ⑥ Schieben Sie die Anschlussabdeckungen auf. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 437: Montage Baugröße S10 Und S12

    Die Stern‑Dreieck‑Kombinationen können aus Schützen mit Schraubanschluss oder Federzuganschluss aufgebaut werden: • Netzschütz (Q 11): links • Dreieckschütz (Q 13): mittig • Sternschütz (Q 12): rechts Diese Anordnung gilt für alle in diesem Kapitel beschriebenen Montageanleitungen. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 438 Schrauben: M8 (12 x) ③ Schrauben Sie den unteren Verdrahtungsbausatz an die Anschlussschienen (3/3.1/3.2/3.3). Schrauben: M10 x 35 (3 x) ④ Schrauben Sie die Sternpunktbrücke oben an die Anschlussschienen. Schrauben: M10 x 35 (3 x) Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 439 Schrauben Sie das Zeitrelais an der Grundplatte fest. ④ ⑤ Brechen Sie bei den Abdeckungen für den Verdrahtungsbaustein die Verlängerungsstücke ab. ⑥ ⑦ Schieben Sie die Abdeckungen für den Verdrahtungsbaustein und die Anschlussabdeckungen auf. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 440 Montieren Sie die Stern-Dreieck-Kombination auf eine Grundplatte. ③ Stecken Sie den unteren Verdrahtungsbaustein auf. ④ Ziehen Sie die Hauptanschlüsse fest. ⑤ Setzen Sie die Sternpunktbrücke auf. ⑥ Ziehen Sie die Hauptanschlüsse fest. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 441 Zubehör 9.32 Verdrahtungsbausatz für Stern-Dreieck-Kombinationen (Baugröße S6 bis S12) ① Schieben Sie die Einstecklaschen für die Schraubbefestigung am Zeitrelais ein. ② ③ Schrauben Sie das Zeitrelais an der Grundplatte fest. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 442: Anschlussabdeckung Für Kabelschuhanschluss Und Schienenanschluss

    Adapter für die Anschlussabdeckung 3RT1966-4EA1 bei Schützkombi‐ nationen) 3RT19.6-4EA3 Tabelle 9-46 Anschlussabdeckungen für Kabelschuhanschluss und Schienenanschluss - Abdeckung eines Schienenanschlusses, aufschraubbar auf ein freies Schienenende Baugröße Artikelnummer 3TX6526-3B S10 / S12 3TX6546-3B Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 443: Montage

    Artikelnummer 3RT1956‑4EA4 9.33.2 Montage Montage der Anschlussabdeckung für Kabelschuhanschluss und Schienenanschluss Die folgende Darstellung zeigt am Beispiel des Schütz 3RT2.4 in Baugröße S3 den Anbau der Anschlussabdeckung für Kabelschuhanschluss und Schienenanschluss 3RT1946‑4EA1. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 444 Öffnen Sie die Schrauben am Rahmenklemmenblock. ② Setzen Sie den Schraubendreher, wie in der Abbildung dargestellt, zwischen dem Schütz und dem abnehmbaren Rahmenklemmenblock an. Hebeln Sie den abnehmbaren Rahmenklemmenblock vorsichtig vom Schütz ab. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 445 Schieben Sie die Anschlussabdeckung für Kabelschuhanschluss und Schienenanschluss in die dafür vorgesehenen Führungsnasen am Schütz. Die Montage der Anschlussabdeckungen für Kabelschuhanschluss und Schienenanschluss an Schütze der Baugröße S6 und S10 / S12 ist äquivalent zur beschriebenen Vorgehensweise. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 446: Abdeckung 3Rt19.6-4Ea2 Montieren

    Verrasten Sie den Hilfsleiteranschluss für Rahmenklemme. ④ Ziehen Sie die Schrauben am Rahmenklemmenblock fest. ⑤ Die Klemmenabdeckung für Rahmenklemmen wird auf den Rahmenklemmenblock in die Füh‐ rungen gesteckt und nach hinten geschoben, bis sie einrastet. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 447: Abdeckung 3Rt19.6-4Ea3 Montieren

    Bei S10 und S12: Kürzen Sie vor der Montage die Abdeckung 3RT1966- 4EA3 (sie dient gleich‐ zeitig als Adapter für die Anschlussabdeckung 3RT1966-4EA1 bei Schützkombinationen. ③ Schieben Sie die Abdeckung in die Führungen am Schütz ein. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 448: Montage Der Schienenabdeckung Zwischen Schütz 3Rt1 Und Überlastrelais 3Rb2

    Schrauben Sie das elektronische Überlastrelais mit den dafür vorgesehenen Schrauben an das Schütz. ③ Schieben Sie die Anschlussabdeckungen zur Abdeckung der Stromschienen, wie in der Abbildung dargestellt, in die dafür vorgesehenen Öffnungen am elektronischen Überlastrelais und am Schütz. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 449 Schieben Sie die Verdrahtungsbausteine für den Anschluss ohne Rahmenklemmenblock von unten an die Schütze. Schrauben Sie die Verdrahtungsbausteine für den Anschluss ohne Rahmenklemmenblock mit den dafür vorgesehenen Schrauben an die Schütze. ④ ⑤ ⑥ ⑦ Montieren Sie die Klemmenabdeckungen (optional). Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 450 ② Schieben Sie die Verdrahtungsbausteine für den Anschluss ohne Rahmenklemmenblock von oben an die Schütze. Schrauben Sie die Verdrahtungsbausteine für den Anschluss ohne Rahmenklemmenblock mit den dafür vorgesehenen Schrauben an die Schütze. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 451: Klemmenabdeckung Für Rahmenklemmenblock

    Beschreibung Klemmenabdeckung für Rahmenklemmenblock Für die Schütze 3RT (Baugröße S2 bis S12) stehen Klemmenabdeckungen für Rahmenklemmenblöcke als zusätzlicher Berührungsschutz zur Verfügung. Tabelle 9-49 Anschlussabdeckungen für Kabelschuhanschluss und Schienenanschluss Baugröße Artikelnummer 3RT2936‑4EA2 3RT2946‑4EA2 Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 452: Montage

    Schieben Sie die Klemmenabdeckung für den Rahmenklemmenblock in die dafür vorgesehenen Öffnungen am Rahmenklemmenblock des Schützes. Die folgenden Darstellungen zeigen den Anbau der Klemmenabdeckung für Rahmenklemmen an ein 4‑poliges Schütz 3RT233 / 3RT253 (Baugröße S2) und 3RT234 / 3RT254 (Baugröße S3). Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 453 Schieben Sie die montierte Klemmenabdeckung in die dafür vorgesehenen Öffnungen am Rah‐ menklemmenblock des Schützes. Bild 9-22 Montage der Klemmenabdeckung für Rahmenklemmen 3RT2936‑4EA4 an ein 4‑poliges Schütz 3RT233 / 3RT253 (Baugröße S2) Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 454: Hauptstrombahn-Bedämpfungsmodul Für Vakuumschütze

    <= 690 V: 3RT1966-1PV3 • U <= 1000 V: 3RT1966-1PV4 Das Hauptstrombahn‑Bedämpfungsmodul wird getrennt vom Schütz über eine ca. 35 cm lange Leitung an der Abgangsseite des Schützes 2T1 / 4T2 / 6T3 angeschlossen. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 455: Montage

    Zubehör 9.35 Hauptstrombahn-Bedämpfungsmodul für Vakuumschütze 9.35.2 Montage Anschlussschema 360° 360° L1 L2 L3 3RT126. 3RT126. T1 T2 T3 3RT19 66-1PV3 3RT19 66-1PV3 Leitungsanschluss Hauptstrombahn-Bedämpfungsmodul Abmessungen 3RT1966-1PV3 3RT1966-1PV4 102,5 Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 456: Rahmenklemmenblock (Baugröße S6 Bis S12)

    Standardmäßig an Schütz 3RT1054‑1 (55 kW). 9.36.2 Montage Montage des Rahmenklemmenblocks Die folgenden Darstellungen zeigen die Montage und Demontage des Rahmenklemmenblocks an das Schütz 3RT1.6 / 3RT1.7 in der Baugröße S10 / S12. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 457 Setzen Sie den Schraubendreher, wie in der Abbildung dargestellt, mittig am Schütz an. ② Lösen Sie den Rahmenklemmenblock, indem Sie den Rahmenklemmenblock etwas anhebeln. ③ Nehmen Sie den Rahmenklemmenblock nach oben vom Schütz ab. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 458: Elektronisch Verzögerte Hilfsschalter (Baugröße S6 Bis S12)

    AC 100 … 127 V 0,05 ... 1 3RT1926-2EC11 0,5 ... 10 3RT1926-2EC21 5 ... 100 3RT1926-2EC31 AC 200 … 240 V 0,05 ... 1 3RT1926-2ED11 0,5 ... 10 3RT1926-2ED21 5 ... 100 3RT1926-2ED31 Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 459: Funktionen Ansprechverzögert Und Rückfallverzögert

    • das Schütz, auf das der elektronisch verzögerte Hilfsschalter montiert ist, arbeitet unverzögert. Anschluss Die Anschlussklemmen A1 und A2 für die Bemessungssteuerspeisespannung des elektronisch verzögerten Hilfsschalters werden über Leitungen mit dem zugehörigen Schütz verbunden. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 460: Klemmenbezeichnung

    Funktion "Rückfallverzögert ohne Steuersignal" Die Stellung der Ausgangskontakte ist im Anlieferzustand nicht definiert (bistabiles Relais). Legen Sie die Steuerspannung einmal an und schalten Sie sie wieder ab, damit der Grundzustand der Kontakte hergestellt wird. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 461: Anschlussverbreiterung Für Schütze 3Rt136 Und 3Rt137 (Baugröße S10 Und S12)

    • 3RT1374 und 3RT1375: Ab 450 A muss die Anschlussverbreiterung 3RT1976-4D verwendet werden. 9.38.2 Montage Montage der Anschlussverbreiterung Die folgende Darstellung zeigt die Montage der Anschlussverbreiterung 3RT1966‑4D an das Schütz 3RT136. in der Baugröße S10. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 462 Schieben Sie die Anschlussverbreiterung von oben an den Schienenanschluss des Schütz. ② ③ Schrauben Sie die Anschlussverbreiterung mit einem Innensechskantschlüssel am Schienen‐ anschluss fest. Hinweis Die Vorgehensweise für die Montage der der Anschlussverbreiterung 3RT1976‑4D an das Schütz 3RT137. ist analog. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 463: Anschlussabdeckung Für Schütze 3Rt135, 3Rt136 Und 3Rt137 (Baugröße S6 Bis S12)

    Tabelle 9-54 Anschlussabdeckung Baugröße Artikelnummer 3RT1956-4EB10 3RT1966-4EB10 3RT1976-4EB10 9.39.2 Montage Montage der Anschlussabdeckung Die folgenden Darstellungen zeigen die Montage der Anschlussabdeckung 3RT19.6-4EB10 an das Schütz 3RT13. Montage / Demontage der Anschlussabdeckung 3RT1956-4EB10 Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 464 Zubehör 9.39 Anschlussabdeckung für Schütze 3RT135, 3RT136 und 3RT137 (Baugröße S6 bis S12) Montage / Demontage der Anschlussabdeckung 3RT1966-4EB10 Montage / Demontage der Anschlussabdeckung 3RT1976-4EB10 Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 465: Mechanische Verriegelung Für Schütze 3Rt135, 3Rt136 Und 3Rt137 (Baugröße S6 Bis S12)

    9.40.2 Montage Montage der mechanischen Verriegelung Die folgenden Darstellungen zeigen exemplarisch die Montage der mechanischen Verriegelung 3RA1954‑3A an die Schütze 3RT135. Hinweis Der Zusammenbau zweier Schütze in verschiedenen Baugrößen ist nicht zulässig. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 466 Nehmen Sie den Hilfsschalter seitlich vom Schütz ab. ③ Schieben Sie die beiden Stößel nach vorne. ④ Setzen Sie die mechanische Verriegelung in die Öffnung auf der rechten Seite am Schütz ein. ⑤ Verbinden Sie die Schütze miteinander. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 467: Phasentrennwand Für Schütze 3Rt148

    Tabelle 9-56 Phasentrennwand Schütz Artikelnummer 3RT1481 3RT1983‑4AA1 3RT1482 3RT1483 3RT1485 3RT1987‑4AA1 3RT1486 3RT1487 9.41.2 Montage Montage der Phasentrennwand Die folgenden Darstellungen zeigen exemplarisch die Montage der Phasentrennwand 3RT1983‑4AA1 an die Schütze 3RT1483. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 468 Montage / Demontage der Phasentrennwand 3RT1983‑4AA1 ① Lösen Sie mit einem Schraubendreher die Schrauben. ② Schieben Sie die Schützhälften auseinander. ③ Ziehen Sie die Phasentrennwände ein Stück nach vorne. Nehmen Sie die Phasentrennwände ab. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 469 Schieben Sie das Vorderteil des Schützes wieder auf die hintere Schützhälfte. ⑥ Verschrauben Sie die beiden Schützhälften (3,5 - 4,0 Nm) mit einem Schraubendreher. Die folgenden Darstellungen zeigen exemplarisch die Montage der Phasentrennwand 3RT1987‑4AA1 an die Schütze 3RT1487. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 470 Lösen Sie mit einem Schraubendreher die 4 äußeren Schrauben der vorderen Schützhälfte. ③ Schieben Sie die Schützhälften auseinander. ④ Ziehen Sie die Phasentrennwände ein Stück nach vorne. Nehmen Sie die Phasentrennwände ab. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 471 Verschrauben Sie die 4 äußeren Schrauben der vorderen Schützhälfte (3,5 - 4,0 Nm) mit einem Schraubendreher. ⑧ Verschrauben Sie die 2 inneren Schrauben der vorderen Schützhälfte (1,5 - 1,8 Nm) mit einem Schraubendreher. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 472 Zubehör 9.41 Phasentrennwand für Schütze 3RT148 Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 473: Technische Daten

    Technische Daten 10.1 Technische Daten im Siemens Industry Online Support Technisches Datenblatt Technische Daten zum Produkt finden Sie auch im Siemens Industry Online Support (https:// support.industry.siemens.com/cs/ww/de/ps/16132/td). 1. Geben Sie im Feld "Produkt" die vollständige Artikelnummer des gewünschten Geräts ein und bestätigen Sie mit der Eingabetaste.
  • Seite 474 Technische Daten 10.1 Technische Daten im Siemens Industry Online Support Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 475: Schaltpläne

    Schaltpläne 11.1 CAx-Daten Die CAx-Daten finden Sie im Siemens Industry Online Support (https:// support.industry.siemens.com/cs/ww/de/ps/16132/td). 1. Geben Sie im Feld "Produkt" die vollständige Artikelnummer des gewünschten Geräts ein und bestätigen Sie mit der Eingabetaste. 2. Klicken Sie auf den Link "CAx-Daten".
  • Seite 476 Schütz S00, mit interner Diodenkombination, Schütz S00, mit interner Diodenkombination, 1 Schließer 1 Öffner 3RT201.-.Q..1, 3RT201.-.W..1 3RT201.-.Q..2, 3RT201.-.W..2 Schütz S00, mit frontseitig aufgestecktem Va‐ Schütz S00, mit frontseitig aufgestecktem Va‐ ristor, 1 Schließer ristor, 1 Öffner Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 477 Schütz mit 4 Hauptstrombahnen 3RT23 (Baugröße S00) 3RT231.-.A..0, 3RT231.-.B..0 Bild 11-1 Schütze mit 4 Hauptstrombahnen zum Schalten von schwachinduktiven Lasten oder nichtinduktiven Lasten Polwendeschütz 3RT25 (Baugröße S00) 3RT251.-.A..0, 3RT251.-.B..0 Polwendeschütz S00, 4 Hauptstrombahnen, 2 Schließer, 2 Öffner Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 478 Schütz S0 / S2 / S3, mit internem Varistor, 1 Schließer, 1 Öffner 3RT202.-.N..0, 3RT202.-.X..0, 3RT203.-.N..0, 3RT203.-.X..0, 3RT204.-.N..0, 3RT204.-.X..0 Schütz, S0 / S2 / S3, mit elektronischem Antrieb, 1 Schließer, 1 Öffner Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 479 Polwendeschütz, S0, S2 und S3, 4 Hauptstrombahnen, 2 Schließer, 2 Öffner, zusätzlich 1 Schließer, 1 Öffner Hilfsschütze 3RH2 3RH2122-.A..0, 3RH2122-.B..0, 3RH2131-.A..0, 3RH2131-.B..0, 3RH2122-.H..0, 3RH2122-.M..0 3RH2131-.H..0, 3RH2131-.M..0 Hilfsschütz, ohne Beschaltung, 2 Schlie‐ Hilfsschütz, ohne Beschaltung, 3 Schließer, 1 Öffner ßer, 2 Öffner Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 480 3RH2122-.F..0, 3RH2122-.J..0, 3RH2131-.F..0, 3RH2131-.J..0, 3RH2122-.V..0 3RH2131-.V..0 Hilfsschütz, mit integrierter Diode, 2 Schlie‐ Hilfsschütz, mit integrierter Diode, 3 Schließer, ßer, 2 Öffner 1 Öffner 3RH2140-.F..0, 3RH2140-.J..0, 3RH2140-.V..0 Hilfsschütz, mit integrierter Diode, 4 Schlie‐ ßer Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 481 4 Schließer 3RH2122-.K..0, 3RH2122-.S..0 3RH2131-.K..0, 3RH2131-.S..0 Hilfsschütz, mit integrierter Suppressordio‐ Hilfsschütz, mit integrierter Suppressordiode, de, 2 Schließer, 2 Öffner 3 Schließer, 1 Öffner 3RH2140-.K..0, 3RH2140-.S..0 Hilfsschütz, mit integrierter Suppressordio‐ de, 4 Schließer Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 482 Hilfsschütz, mit integriertem Vollweggleichrich‐ richter, 2 Schließer, 2 Öffner ter, 3 Schließer, 1 Öffner 3RH2140-.G..0 Hilfsschütz, mit integriertem Vollweggleich‐ richter, 4 Schließer Bahnschütz 3RH2122-.K...-0LA00 3RH2122-.K...-0LA00 Bahnschütz, mit integrierter Suppressordio‐ de, 2 Schließer, 2 Öffner Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 483 Hilfsschalter, seitlich, 2 Öffner Hilfsschalter, seitlich, 2 Öffner 3RH2911-.DA11 3RH2911-.DE11 3RH2921-.DA11 3RH2921-.DE11 Hilfsschalter, seitlich, Hilfsschalter, seitlich, Hilfsschalter, seitlich, Hilfsschalter, seitlich, 1 Schließer, 1 Öffner 1 Schließer, 1 Öffner 1 Schließer, 1 Öffner 1Schließer, 1Öffner Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 484 Hilfsschalter, frontseitig, 1-polig, 1 Öffner Hilfsschalter, frontseitig, 1-polig, 1 Schließer Frontseitige Hilfsschalter, 2-polig 3RH2911-.LA20, 3RH2911-.MA20 3RH2911-.NF20 Hilfsschalter, frontseitig, 2-polig, 2 Schließer Hilfsschalter, frontseitig, 2-polig, 2 Schließer 3RH2911-.NF02 Hilfsschalter, frontseitig, 2-polig, 2 Öffner Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 485 Hilfsschalter, frontseitig, 4-polig, 1 Öffner Hilfsschalter, frontseitig, 4-polig, 1 Schließer 3RH2911-.HA02 3RH2911-.HA20 Hilfsschalter, frontseitig, 4-polig, 2 Öffner Hilfsschalter, frontseitig, 4-polig, 2 Schließer 3RH2911-.HA03 3RH2911-.HA30 Hilfsschalter, frontseitig, 4-polig, 3 Öffner Hilfsschalter, frontseitig, 4-polig, 3 Schließer Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 486 Hilfsschalter, frontseitig, 4-polig, 1 Schlie‐ Hilfsschalter, frontseitig, 4-polig, 1 Schlie‐ ßer, 3 Öffner ßer, 3 Öffner 3RH2911-.GA31 3RH2911-.HA31 Hilfsschalter, frontseitig, 4-polig, 3 Schlie‐ Hilfsschalter, frontseitig, 4-polig, 3 Schlie‐ ßer, 1 Öffner ßer, 1 Öffner Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 487 Hilfsschalter, frontseitig, 4-polig, 2 Schlie‐ ßer, 2 Öffner ßer, 1 Öffner 3RH2911-.FB22 3RH2911-2FA22 Hilfsschalter, frontseitig, 4-polig, 1 x über‐ schneidend, 2 Schließer, 2 Öffner Hilfsschalter, frontseitig, 4-polig, 2 Schlie‐ ßer, 2 Öffner Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 488: Überspannungsbegrenzer

    11.2 Schütze und Schütz-Zubehör 3RH2911-.HA11 Hilfsschalter, frontseitig, 4-polig, 1 Schlie‐ ßer, 1 Öffner Überspannungsbegrenzer 3RT29.6-1C... 3RT29.6-.B... Überspannungsbegrenzer, RC-Glied Überspannungsbegrenzer, Varistor 3RT29.6-1D... 3RT2926-1E... Überspannungsbegrenzer, Entstördiode Überspannungsbegrenzer, Diodenkombinati‐ 3RT29.6-1J... 3RT29.6-1L... Überspannungsbegrenzer, Varistor mit LED Überspannungsbegrenzer, Entstördiode mit Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 489 Schaltpläne 11.2 Schütze und Schütz-Zubehör 3RT2926-1M... Überspannungsbegrenzer, Diodenkombination mit LED Mechanischer Verklinkblock 3RT2926-3A.31 Mechanischer Verklinkblock LED-Anzeigebaustein 3RT2926-1Q... LED-Anzeigebaustein zur Anzeige der Schützfunktion Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 490: Kondensatorschütze (S00 / S0 / S2 / S3)

    Schaltpläne 11.3 Kondensatorschütze (S00 / S0 / S2 / S3) 11.3 Kondensatorschütze (S00 / S0 / S2 / S3) Kondensatorschütze (Baugröße S00) 3RT261.-.A..3 3RT261.-.B..3 3RT261.-.A..5 Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 491 Schaltpläne 11.3 Kondensatorschütze (S00 / S0 / S2 / S3) 3RT261.-.B..5 Kondensatorschütze (Baugröße S0) 3RT262.-.A..5 3RT262.-..B..5 Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 492 Schaltpläne 11.3 Kondensatorschütze (S00 / S0 / S2 / S3) 3RT262.-.N..5 Kondensatorschütze (Baugröße S2 und S3) 3RT263.-.A..3 / 3RT264.-.A..3 Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 493 Schaltpläne 11.3 Kondensatorschütze (S00 / S0 / S2 / S3) 3RT263.-.A..5 / 3RT264.-.A..5 3RT263.-.N..5 / 3RT264.-.N..5 Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 494: Wendekombinationen (S00 / S0 / S2 / S3)

    Wendekombinationen (S00 / S0 / S2 / S3) Wendekombination, Baugröße S00 3RA231.-..Bild 11-2 Wendekombination S00 Wendekombination, Baugrößen S0, S2 und S3 3RA232.-../ 3RA233.-../ 3RA234.-..Bild 11-3 Wendekombination S0, S2 und S3 Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 495: Wendekombinationen (S6 / S10 / S12)

    Schaltpläne 11.5 Wendekombinationen (S6 / S10 / S12) 11.5 Wendekombinationen (S6 / S10 / S12) Hauptstromkreis Steuerstromkreis Tasterbetätigung AC 50 Hz (DC) ... V L1(L+) N(L-) Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 496: Stern-Dreieck-Kombinationen (S00 / S0 / S2 / S3)

    AC 50 Hz (DC) ... V L1(L+) 1 0 2 N(L-) 11.6 Stern-Dreieck-Kombinationen (S00 / S0 / S2 / S3) Stern-Dreieck-Kombinationen mit Funktionsmodulen für Stern-Dreieck-Start 3RA28 3RA241.-..F.. Bild 11-4 Stern-Dreieck-Kombination S00, mit Funktionsmodulen für Stern-Dreieck-Start 3RA28 Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 497: Stern-Dreieck-Kombinationen Mit Angebauten Funktionsmodulen Für As-Interface

    Stern-Dreieck-Kombinationen mit angebauten Funktionsmodulen für AS-Interface 3RA241.-..H.. Bild 11-6 Stern-Dreieck-Kombination S00, mit angebauten Funktionsmodulen für AS-Interface 3RA242.-..H.. / 3RA243.-..H.. / 3RA244.-..H.. Bild 11-7 Stern-Dreieck-Kombination S0, S2 und S3, mit angebauten Funktionsmodulen für AS-Interface Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 498: Stern-Dreieck-Kombinationen Mit Angebauten Funktionsmodulen Für Io-Link

    Stern-Dreieck-Kombinationen mit angebauten Funktionsmodulen für IO-Link 3RA241.-..E.. Bild 11-8 Stern-Dreieck-Kombination S00, mit angebauten Funktionsmodulen für IO-Link 3RA242.-..E.. / 3RA243.-..E.. / 3RA244.-..E.. Bild 11-9 Stern-Dreieck-Kombination S0, S2 und S3, mit angebauten Funktionsmodulen für IO-Link Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 499: Stern-Dreieck-Kombinationen (S6 / S10 / S12)

    3 x AC 50 Hz ...V 1 3 5 Steuerstromkreis Tasterbetätigung AC 50 Hz (DC) ...V L1(L+) N(L ) Taste "AUS" Taste "EIN" Dauerkontaktgeber Netzschütz Sternschütz Dreieckschütz Elektronisch verzögerter Hilfsschalter bzw. Zeitrelais Sicherungen Überlastrelais Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 500 Schaltpläne 11.7 Stern-Dreieck-Kombinationen (S6 / S10 / S12) Dauerkontaktgabe AC 50 Hz (DC) ...V L1(L+) N(L ) Taste "AUS" Taste "EIN" Dauerkontaktgeber Netzschütz Sternschütz Dreieckschütz Elektronisch verzögerter Hilfsschalter bzw. Zeitrelais Sicherungen Überlastrelais Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 501: Zuordnungsarten

    Nach einer Kurzschlussabschaltung darf keine Beschädigung des Überlastauslösers oder eines anderen Teils aufgetreten sein. Der Verbraucherabzweig kann ohne Teilerneuerung wieder in Betrieb genommen werden. Lediglich ein Verschweißen der Schützkontakte ist zulässig, wenn diese ohne nennenswerte Verformung leicht zu trennen sind. Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 502 Zuordnungsarten Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 503: B Literatur

    (https:// support.industry.siemens.com/cs/ww/de/view/81366718). Safety Evaluation Tool Das Safety Evaluation Tool (http://www.siemens.de/safety-evaluation-tool) von Siemens für die Normen IEC 62061 und EN ISO 13849‑1 unterstützt Sie bei der Bewertung von Sicherheitsfunktionen Ihrer Maschine. Das TÜV-geprüfte Online-Tool führt Sie schrittweise von der Festlegung der Struktur des Sicherheitssystems über die Auswahl der Komponenten bis hin zur Ermittlung der erreichten Sicherheitsintegrität (SIL / PL).

  • Seite 504: B.2 Handbücher - Sirius Systembaukasten

    • SIRIUS - Systemübersicht • Handbuch "SIRIUS - Systemübersicht" (https:// support.industry.siemens.com/cs/ww/de/view/60311318) • Schütze und Schützkombinationen 3RT, 3RH • Handbuch "SIRIUS - Schütze/Schützkombinationen SIRIUS 3RT" (https:// und 3RA support.industry.siemens.com/cs/ww/de/view/60306557) • Halbleiterschaltgeräte 3RF34 • Handbuch "SIRIUS - Halbleiterschaltgeräte SIRIUS 3RF34" (https:// support.industry.siemens.com/cs/ww/de/view/60298187) •...
  • Seite 505 Schütze 3RT2" (https://support.industry.siemens.com/cs/ww/de/view/ 60279150) • Funktionsmodule 3RA27 zur Anbindung an • Handbuch "SIRIUS - Funktionsmodule SIRIUS 3RA2712 für AS-Interface" die übergeordnete Steuerung (https://support.industry.siemens.com/cs/ww/de/view/39318922) • Handbuch "SIRIUS - Funktionsmodule SIRIUS 3RA2711 für IO-Link" (https://support.industry.siemens.com/cs/ww/de/view/39319600) Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 506 Literatur B.2 Handbücher - SIRIUS Systembaukasten Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 507: Maßbilder (Maße In Mm)

    Maßbilder (Maße in mm) CAx-Daten Die CAx-Daten finden Sie im Siemens Industry Online Support (https:// support.industry.siemens.com/cs/ww/de/ps/16132/td). 1. Geben Sie im Feld "Produkt" die vollständige Artikelnummer des gewünschten Geräts ein und bestätigen Sie mit der Eingabetaste. 2. Klicken Sie auf den Link "CAx-Daten".
  • Seite 508 Schütz 3RT2.1.‑1 und Hilfsschütze 3RH21..‑1 (Schraubanschlusstechnik) mit montierten Hilfsschaltern 3‑Phasen‑Einspeiseklemme 3RA2913‑3K Überspannungsbegrenzer 3RT2916‑1... Frontseitig aufgesteckter Hilfsschalter 3RH2911‑1AA.. / ‑1BA.. EMV‑Entstörmodul 3RT2916‑1P.. Bild C-3 Schütze 3RT2.1.‑1 und Hilfsschütze 3RH21..‑1 (Schraubanschlusstechnik) mit angebautem Zubehör Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 509: Schütze 3Rt2.1.-2 Und Hilfsschütze 3Rh21..-2 (4-Polig) In Federzuganschlusstechnik Mit Angebautem Zubehör

    Frontseitig aufgesteckter Hilfsschalter 3RH2911‑2FA.. / ‑2GA.. / ‑2HA.. / ‑2NF.. Bild C-5 Schütz 3RT2.1.‑2 und Hilfsschütz 3RH21..‑2 (Federzuganschlusstechnik) mit montierten Hilfsschaltern Überspannungsbegrenzer 3RT2916‑1... Bild C-6 Schütz 3RT2.1.‑2 und Hilfsschütz 3RH21..‑2 (Federzuganschlusstechnik) mit angebautem Überspannungsbegrenzer Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 510: Schütze 3Rt2.1-4. Und Hilfsschütze 3Rh21..-4 (4-Polig) In Ringkabelschuhanschlusstechnik Mit Angebautem Zubehör

    Frontseitig aufgesteckter Hilfsschalter 3RH2911‑4FA.. / ‑4GA.. / ‑4HA.. / ‑4NF.. Bild C-8 Schütz 3RT2.1‑4. und Hilfsschütz 3RH21..‑4 (Ringkabelschuhanschlusstechnik) mit montierten Hilfsschaltern Verklinktes 4‑poliges Hilfsschütz 3RH24..‑1 in Schraubanschlusstechnik Bild C-9 Verklinktes 4‑poliges Hilfsschütz 3RH24..‑1 (Schraubanschlusstechnik) Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 511 Hilfsschütze 3RH201. und 3RH21.. mit erweitertem Arbeitsbereich (Federzuganschlusstechnik) Bohrpläne der Schütze 3RT2.1.‑1 / 3RT2.1‑4. / 3RT2.1.‑2 und Hilfsschütze 3RH21.. 1 / 3RH21..‑4 / 3RH21..‑2 Bild C-12 Bohrplan der Schütze und Hilfsschütze in Schraubanschlusstechnik und Ringkabelschuhanschlusstechnik (Baugröße S00) Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 512: C.3 Schütze 3Rt2.2 (Baugröße S0)

    C.3 Schütze 3RT2.2 (Baugröße S0) Bild C-13 Bohrplan der Schütze und Hilfsschütze in Federzuganschlusstechnik (Baugröße S00) Schütze 3RT2.2 (Baugröße S0) Schütze 3RT2.2.‑1 (3‑polig) in Schraubanschlusstechnik mit angebautem Zubehör Bild C-14 Schütze 3RT2.2.-1 (Schraubanschlusstechnik) Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 513 Lasten oder nichtinduktiven Lasten 4‑poliges Polwendeschütz zur Polumschaltung 3RT252. bei Hebezeugmotoren (2 Schließer und 2 Öff‐ ner) Spulenanschlussmodul 3RT2926‑4RA11 / ‑4RB11 Frontseitig aufgesteckter Hilfsschalter 3RH2911‑1AA.. / ‑1BA Bild C-16 Schütze 3RT2.2.‑1 (Schraubanschlusstechnik) mit angebautem Zubehör Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 514 Bild C-17 Schütze 3RT2.2.-2 und 3RT202.-..-0LA2 (Federzuganschlusstechnik) Seitlich anbaubarer Hilfsschalter 3RH2921‑2DA.. / ‑2DE.. Frontseitig aufgesteckter Hilfsschalter 3RH2911‑2FA.. / ‑2GA.. / ‑2HA.. / ‑2NF.. Bild C-18 Schütze 3RT2.2.‑2 und 3RT202.‑..‑0LA2 (Federzuganschlusstechnik) mit montierten Hilfsschaltern Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 515: Schütze 3Rt2.2.-4 (3-Polig) In Ringkabelschuhanschlusstechnik Mit Angebautem Zubehör

    Spulenanschlussmodul (von oben / von unten) 3RT2926‑4RA12 / ‑4RB12 Bild C-19 Schütze 3RT2.2.‑2 und 3RT202.‑..‑0LA2 (Federzuganschlusstechnik) mit angebautem Zubehör Schütze 3RT2.2.‑4 (3‑polig) in Ringkabelschuhanschlusstechnik mit angebautem Zubehör Bild C-20 Schütze 3RT2.2.-4 (Ringkabelschuhanschlusstechnik) Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 516 3RH2911‑4FA.. / ‑4GA.. / ‑4HA.. / ‑4NF.. Bild C-21 Schütze 3RT2.2.‑4 (Ringkabelschuhanschlusstechnik) mit montierten Hilfsschaltern Bohrplan der Schütze 3RT202.-1 / 3RT232.-1 / 3RT252.-1 Bild C-22 Bohrplan der Schütze 3RT202.-1 / 3RT232.-1 / 3RT252.-1 (Baugröße S0) Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 517: Bohrplan Der Schütze 3Rt202

    Maßbilder (Maße in mm) C.3 Schütze 3RT2.2 (Baugröße S0) Bohrplan der Schütze 3RT202.-2 Bild C-23 Bohrplan der Schütze 3RT202.-2 (Baugröße S0) Bohrplan der Schütze 3RT202.-4 Bild C-24 Bohrplan der Schütze 3RT202.-4 (Baugröße S0) Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 518: C.4 Schütze 3Rt2.3 (Baugröße S2)

    Schütz 3RT2.3.-1 (Schraubanschlusstechnik) Seitlich anbaubarer Hilfsschal‐ 3RH2921‑1DA.. / ‑1DE.. Frontseitig aufgesteckter Hilfs‐ 3RH2911‑1FA.. / ‑1GA.. / ‑1HA.. / ‑1NF.. schalter 3‑Phasen‑Einspeiseklemme 3RV2925‑5AB Bild C-26 Schütze 3RT2.3.‑1 (Schraubanschlusstechnik) mit montierten Hilfsschaltern und 3-Phasen- Einspeiseklemme Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 519: Schütze 3Rt2.3.-3 (3-Polig) Mit Angebautem Zubehör

    Hebezeugmotoren (2 Schließer und 2 Öff‐ ner) Spulenanschlussmodul 3RT2926‑4RA11 / ‑4RB11 Frontseitig aufgesteckter Hilfsschalter 3RH2911‑1AA.. / ‑1BA Bild C-27 Schütze 3RT2.3.‑1 (Schraubanschlusstechnik) mit angebautem Zubehör Schütze 3RT2.3.‑3 (3‑polig) mit angebautem Zubehör Bild C-28 Schütz 3RT2.3.-3 (Federzuganschlusstechnik) Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 520 3RH2921‑1DA.. / ‑1DE.. schalter Frontseitig aufgesteckter 3RH2911‑1FA.. / ‑1GA.. / ‑1HA.. / ‑1NF.. Hilfsschalter Bild C-29 Schütze 3RT2.3.‑3 (Schraubanschlusstechnik) mit montierten Hilfsschaltern Bohrplan der Schütze 3RT2.3. Bild C-30 Bohrplan der Schütze 3RT2.3. (Baugröße S2) Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 521: C.5 Schütze 3Rt2.4 (Baugröße S3)

    Seitlich anbaubarer Hilfsschal‐ 3RH2921‑1DA.. / ‑1DE.. Frontseitig aufgesteckter Hilfs‐ 3RH2911‑1FA.. / ‑1GA.. / ‑1HA.. / ‑1NF.. schalter 1‑Phasen‑Einspeiseklemme 3RA2943‑3L (3 x) Bild C-32 Schütze 3RT204.‑1 (Schraubanschlusstechnik) mit montierten Hilfsschaltern und 1-Phasen- Einspeiseklemmen Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 522: Schütze 3Rt204.-3 (3-Polig) Mit Angebautem Zubehör

    Hebezeugmotoren (2 Schließer und 2 Öff‐ ner) Spulenanschlussmodul 3RT2926‑4RA11 / ‑4RB11 Frontseitig aufgesteckter Hilfsschalter 3RH2911‑1AA.. / ‑1BA Bild C-33 Schütze 3RT2.4.‑1 (Schraubanschlusstechnik) mit angebautem Zubehör Schütze 3RT204.‑3 (3‑polig) mit angebautem Zubehör Bild C-34 3RT204.‑3 (Federzuganschlusstechnik) Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 523: Bohrplan Der Schütze 3Rt2

    C.5 Schütze 3RT2.4 (Baugröße S3) Seitlich anbaubarer Hilfs‐ 3RH2921‑1DA.. / ‑1DE.. schalter Frontseitig aufgesteckter 3RH2911‑1FA.. / ‑1GA.. / ‑1HA.. / ‑1NF.. Hilfsschalter Bild C-35 Schütz 3RT204.‑3 (Federzuganschlusstechnik) mit montierten Hilfsschaltern Bohrplan der Schütze 3RT2.4 Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 524: C.6 Schütze 3Rt105 / 3Rt145 (Baugröße S6)

    Maßbilder (Maße in mm) C.6 Schütze 3RT105 / 3RT145 (Baugröße S6) Schütze 3RT105 / 3RT145 (Baugröße S6) Schütze 3RT105 / 3RT145 Bohrplan der Schütze 3RT1.5 Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 525: C.7 Schütze 3Rt135 (Baugröße S6)

    Maßbilder (Maße in mm) C.7 Schütze 3RT135 (Baugröße S6) Schütze 3RT135 (Baugröße S6) C.7.1 Schütze 3RT135 Schütze 3RT135 C.7.2 Bohrplan der Schütze Bohrplan der Schütze 3RT135 Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 526: C.8 Schütze 3Rt106 / 3Rt146 (Baugröße S10)

    Maßbilder (Maße in mm) C.8 Schütze 3RT106 / 3RT146 (Baugröße S10) Schütze 3RT106 / 3RT146 (Baugröße S10) Schütze 3RT106 / 3RT146 Ø Bohrplan der Schütze 3RT1.6 Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 527: C.9 Schütze 3Rt126 (Baugröße S10)

    Maßbilder (Maße in mm) C.9 Schütze 3RT126 (Baugröße S10) Schütze 3RT126 (Baugröße S10) C.9.1 Schütze 3RT126 Schütze 3RT126 Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 528: C.9.2 Bohrplan Der Schütze

    Maßbilder (Maße in mm) C.9 Schütze 3RT126 (Baugröße S10) C.9.2 Bohrplan der Schütze Bohrplan der Schütze 3RT126 Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 529: C.10 Schütze 3Rt136 (Baugröße S10)

    Maßbilder (Maße in mm) C.10 Schütze 3RT136 (Baugröße S10) C.10 Schütze 3RT136 (Baugröße S10) C.10.1 Schütze 3RT136 Schütze 3RT136 Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 530: C.10.2 Bohrplan Der Schütze

    Maßbilder (Maße in mm) C.11 Schütze 3RT107 / 3RT147 (Baugröße S12) C.10.2 Bohrplan der Schütze Bohrplan der Schütze 3RT136 C.11 Schütze 3RT107 / 3RT147 (Baugröße S12) Schütze 3RT107 / 3RT147 Ø Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 531: C.12 Schütze 3Rt127 (Baugröße S12)

    Maßbilder (Maße in mm) C.12 Schütze 3RT127 (Baugröße S12) Bohrplan der Schütze 3RT1.7 C.12 Schütze 3RT127 (Baugröße S12) C.12.1 Schütze 3RT127 Schütze 3RT127 Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 532: C.12.2 Bohrplan Der Schütze

    Maßbilder (Maße in mm) C.12 Schütze 3RT127 (Baugröße S12) C.12.2 Bohrplan der Schütze Bohrplan der Schütze 3RT127 Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 533: C.13 Schütze 3Rt137 (Baugröße S12)

    Maßbilder (Maße in mm) C.13 Schütze 3RT137 (Baugröße S12) C.13 Schütze 3RT137 (Baugröße S12) C.13.1 Schütze 3RT137 Schütze 3RT137 Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 534: C.13.2 Bohrplan Der Schütze

    Bohrplan der Schütze 3RT137 C.14 Schütze 3RT148 C.14.1 Schütze 3RT1481 und 3RT1482 Schütze 3RT1481 und 3RT1482 R/ 1/ L1 S/ 3/ L2 T/ 5/ L3 U/ 2/ T1 V/ 4/ T2 W/ 6/ T3 Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 535: C.14.2 Bohrplan Der Schütze 3Rt1481 Und 3Rt1482

    Bohrplan der Schütze 3RT1481 und 3RT1482 Bohrplan der Schütze 3RT1481 und 3RT1482 C.14.3 Schütze 3RT1483 Schütze 3RT1483 R/ 1/ L1 S/ 3/ L2 T/ 5/ L3 U/ 2/ T1 V/ 4/ T2 W/ 6/ T3 Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 536: C.14.4 Bohrplan Der Schütze 3Rt1483

    Maßbilder (Maße in mm) C.14 Schütze 3RT148 C.14.4 Bohrplan der Schütze 3RT1483 Bohrplan der Schütze 3RT1483 Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 537: C.14.5 Schütze 3Rt1485 Und 3Rt1486

    Maßbilder (Maße in mm) C.14 Schütze 3RT148 C.14.5 Schütze 3RT1485 und 3RT1486 Schütze 3RT1485 und 3RT1486 R/ 1/ L1 S/ 3/ L2 T/ 5/ L3 U/ 2/ T1 V/ 4/ T2 W/ 6/ T3 Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 538: C.14.6 Bohrplan Der Schütze 3Rt1485 Und 3Rt1486

    Maßbilder (Maße in mm) C.14 Schütze 3RT148 C.14.6 Bohrplan der Schütze 3RT1485 und 3RT1486 Bohrplan der Schütze 3RT1485 und 3RT1486 290 x 389 (4 x M8) 312 x 136 (4 x M8) Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 539: Schütze 3Rt1487

    Maßbilder (Maße in mm) C.14 Schütze 3RT148 C.14.7 Schütze 3RT1487 Schütze 3RT1487 R/ 1/ L1 S/ 3/ L2 T/ 5/ L3 U/ 2/ T1 V/ 4/ T2 W/ 6/ T3 Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 540: C.14.8 Bohrplan Der Schütze 3Rt1487

    Bohrplan der Schütze 3RT1487 290 x 389 (4 x M8) 312 x 136 (4 x M8) C.15 Kondensatorschütze 3RT26 C.15.1 Kondensatorschütze 3RT261 (Baugröße S00) Kondensatorschütze 3RT261.-1..(Baugröße S00) Bild C-36 Kondensatorschütze 3RT261.-1..(Baugröße S00) Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 541: C.15.2 Kondensatorschütze 3Rt262 (Baugröße S0)

    C.15 Kondensatorschütze 3RT26 Bohrplan der Kondensatorschütze 3RT261.-1..(Baugröße S00) Bild C-37 Bohrplan der Kondensatorschütze 3RT261.-1..(Baugröße S00) C.15.2 Kondensatorschütze 3RT262 (Baugröße S0) Kondensatorschütze 3RT262.-1..(Baugröße S0) Bild C-38 Kondensatorschütze 3RT2625-1A... (Baugröße S0) Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 542 Maßbilder (Maße in mm) C.15 Kondensatorschütze 3RT26 Bild C-39 Kondensatorschütze 3RT2625-1B... (Baugröße S0) Bild C-40 Kondensatorschütze 3RT2628-1A... (Baugröße S0) Bild C-41 Kondensatorschütze 3RT2628-1B... (Baugröße S0) Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 543: C.15.3 Kondensatorschütze 3Rt263 (Baugröße S2)

    C.15 Kondensatorschütze 3RT26 Bohrplan der Kondensatorschütze 3RT262.-1..(Baugröße S0) Bild C-42 Bohrplan der Kondensatorschütze 3RT262.-1..(Baugröße S0) C.15.3 Kondensatorschütze 3RT263 (Baugröße S2) Kondensatorschütze 3RT263.-1..(Baugröße S2) Bild C-43 Kondensatorschütze 3RT263.-1..(Baugröße S2) Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 544: C.15.4 Kondensatorschütze 3Rt264 (Baugröße S3)

    C.15 Kondensatorschütze 3RT26 Bohrplan der Kondensatorschütze 3RT263.-1..(Baugröße S2) Bild C-44 Bohrplan der Kondensatorschütze 3RT263.-1..(Baugröße S2) C.15.4 Kondensatorschütze 3RT264 (Baugröße S3) Kondensatorschütze 3RT264.-1..(Baugröße S3) Bild C-45 Kondensatorschütze 3RT264.-1..(Baugröße S3) Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 545: C.16 Wendekombinationen 3Ra23

    Bohrplan der Kondensatorschütze 3RT264.-1..(Baugröße S3) Bild C-46 Bohrplan der Kondensatorschütze 3RT264.-1..(Baugröße S3) C.16 Wendekombinationen 3RA23 C.16.1 Wendekombinationen 3RA231 (Baugröße S00) Wendekombinationen 3RA231.-8X.3.-1 (Baugröße S00, Schraubanschlusstechnik) Bild C-47 Wendekombinationen 3RA231.-8X.3.-1 (Baugröße S00, Schraubanschlusstechnik) Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 546 Maßbilder (Maße in mm) C.16 Wendekombinationen 3RA23 Bohrplan der Wendekombinationen 3RA231.-8X.3.-1 (Baugröße S00, Schraubanschlusstechnik) Bild C-48 Bohrplan der Wendekombinationen 3RA231.-8X.3.-1 (Baugröße S00, Schraubanschlusstechnik) Wendekombinationen 3RA231.-8X.3.-2 (Baugröße S00, Federzuganschlusstechnik) Bild C-49 Wendekombinationen 3RA231.-8X.3.-2 (Baugröße S00, Federzuganschlusstechnik) Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 547: C.16.2 Wendekombinationen 3Ra232 (Baugröße S0)

    Bohrplan der Wendekombinationen 3RA231.-8X.3.-2 (Baugröße S00, Federzuganschlusstechnik) C.16.2 Wendekombinationen 3RA232 (Baugröße S0) Wendekombinationen 3RA232.-8XB30-1 und 3RA232.-8XD3.-1 (Baugröße S0, Schraubanschlusstechnik) 92 / 102 (AC / DC) Bild C-51 Wendekombinationen 3RA232.-8XB30-1 (Baugröße S0, Schraubanschlusstechnik) Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 548 Maßbilder (Maße in mm) C.16 Wendekombinationen 3RA23 Bild C-52 Wendekombinationen 3RA232.-8XD3.-1 (Baugröße S0, Schraubanschlusstechnik) Bohrplan der Wendekombinationen 3RA232.-8XB30-1 und 3RA232.-8XD3.-1 (Baugröße S0, Schraubanschlusstechnik) Bild C-53 Bohrplan der Wendekombinationen 3RA232.-8XB30-1 und 3RA232.-8XD3.-1 (Baugröße S0, Schraubanschlusstechnik) Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 549 Maßbilder (Maße in mm) C.16 Wendekombinationen 3RA23 Wendekombinationen 3RA232.-8XB30-2 und 3RA232.-8XD3.-2 (Baugröße S0, Federzuganschlusstechnik) 92 / 102 (AC / DC) Bild C-54 Wendekombinationen 3RA232.-8XB30-2 (Baugröße S0, Federzuganschlusstechnik) Bild C-55 Wendekombinationen 3RA232.-8XD3.-2 (Baugröße S0, Federzuganschlusstechnik) Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 550: C.16.3 Wendekombinationen 3Ra233 (Baugröße S2)

    Bohrplan der Wendekombinationen 3RA232.-8XB30-2 und 3RA232.-8XD3.-2 (Baugröße S0, Federzuganschlusstechnik) Bild C-56 Bohrplan der Wendekombinationen 3RA232.-8XB30-2 und 3RA232.-8XD3.-2 (Baugröße S0, Federzuganschlusstechnik) C.16.3 Wendekombinationen 3RA233 (Baugröße S2) Wendekombinationen 3RA233.-8XB30-1 (Baugröße S2) Bild C-57 Wendekombinationen 3RA233.-8XB30-1 Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 551: C.16.4 Wendekombinationen 3Ra234 (Baugröße S3)

    Maßbilder (Maße in mm) C.16 Wendekombinationen 3RA23 Bohrplan der Wendekombinationen 3RA233.-8XB30-1 (Baugröße S2) Bild C-58 Bohrplan der Wendekombinationen 3RA233.-8XB30-1 C.16.4 Wendekombinationen 3RA234 (Baugröße S3) C.16.4.1 Wendekombinationen 3RA234.-8X.30-1 (Baugröße S3) Wendekombinationen 3RA234.-8X.30-1 (Baugröße S3) Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 552: C.16.4.2 Bohrplan Der Wendekombinationen 3Ra234.-8X.30-1 (Baugröße S3)

    Bohrplan der Wendekombinationen 3RA234.-8X.30-1 (Baugröße S3) Bohrplan der Wendekombinationen 3RA234.-8X.30-1 (Baugröße S3) C.17 Stern-Dreieck-Kombinationen 3RA24 C.17.1 Stern-Dreieck-Kombinationen 3RA241 (Baugröße S00) Stern-Dreieck-Kombinationen 3RA241.-8X.31-1 (Baugröße S00, Schraubanschlusstechnik) Bild C-59 Stern-Dreieck-Kombinationen 3RA241.-8X.31-1 (Baugröße S00, Schraubanschlusstechnik) Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 553: Bohrplan Der Stern-Dreieck-Kombinationen 3Ra241.-8X.31-1 (Baugröße S00, Schraubanschlusstechnik)

    Bohrplan der Stern-Dreieck-Kombinationen 3RA241.-8X.31-1 (Baugröße S00, Schraubanschlusstechnik) Stern-Dreieck-Kombinationen 3RA241.-8X.31-2 (Baugröße S00, Federzuganschlusstechnik) Bild C-61 Stern-Dreieck-Kombinationen 3RA241.-8X.31-2 (Baugröße S00, Federzuganschlusstechnik) Bohrplan der Stern-Dreieck-Kombinationen 3RA241.-8X.31-2 (Baugröße S00, Federzuganschlusstechnik) Bild C-62 Bohrplan der Stern-Dreieck-Kombinationen 3RA241.-8X.31-2 (Baugröße S00, Federzuganschlusstechnik) Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 554: C.17.2 Stern-Dreieck-Kombinationen 3Ra242 (Baugröße S0)

    Stern-Dreieck-Kombinationen 3RA242.-8X.3.-1 (Baugröße S0, Schraubanschlusstechnik) Bild C-63 Stern-Dreieck-Kombinationen 3RA242.-8X.3.-1 (Baugröße S0, Schraubanschlusstechnik) C.17.2.2 Bohrplan der Stern-Dreieck-Kombinationen 3RA242.-8X.3.-1 (Baugröße S0, Schraubanschlusstechnik) Bohrplan der Stern-Dreieck-Kombinationen 3RA242.-8X.3.-1 (Baugröße S0, Schraubanschlusstechnik) Bild C-64 Bohrplan der Stern-Dreieck-Kombinationen 3RA242.-8X.3.-1 (Baugröße S0, Schraubanschlusstechnik) Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 555: C.17.2.3 Stern-Dreieck-Kombinationen 3Ra242.-8X.3.-2 (Baugröße S0, Federzuganschlusstechnik)

    Stern-Dreieck-Kombinationen 3RA242.-8X.3.-2 (Baugröße S0, Federzuganschlusstechnik) Bild C-65 Stern-Dreieck-Kombinationen 3RA242.-8X.3.-2 (Baugröße S0, Federzuganschlusstechnik) C.17.2.4 Bohrplan der Stern-Dreieck-Kombinationen 3RA242.-8X.3.-2 (Baugröße S0, Federzuganschlusstechnik) Bohrplan der Stern-Dreieck-Kombinationen 3RA242.-8X.3.-2 (Baugröße S0, Federzuganschlusstechnik) Bild C-66 Bohrplan der Stern-Dreieck-Kombinationen 3RA242.-8X.3.-2 (Baugröße S0, Federzuganschlusstechnik) Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 556: C.17.3 Stern-Dreieck-Kombinationen 3Ra243 (Baugröße S2)

    Maßbilder (Maße in mm) C.17 Stern-Dreieck-Kombinationen 3RA24 C.17.3 Stern-Dreieck-Kombinationen 3RA243 (Baugröße S2) Stern-Dreieck-Kombinationen 3RA243.-8X.32-1 (Baugröße S2) Bild C-67 Stern-Dreieck-Kombination 3RA2434-8X.32-1 / 3RA2435-8X.32-1 / 3RA2436-8X.32-1 (S2-S2-S0) auf Montageplatte Bild C-68 Stern-Dreieck-Kombination 3RA2437-8X.32-1 (S2-S2-S2) auf Montageplatte Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 557 Maßbilder (Maße in mm) C.17 Stern-Dreieck-Kombinationen 3RA24 Bohrplan der Montageplatte für Stern-Dreieck-Kombinationen 3RA243.-8X.32-1 (Baugröße S2) Bild C-69 Bohrplan der Montageplatte für Stern-Dreieck-Kombinationen 3RA243.-8X.32-1 Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 558: C.17.4 Stern-Dreieck-Kombinationen 3Ra244 (Baugröße S3)

    Maßbilder (Maße in mm) C.17 Stern-Dreieck-Kombinationen 3RA24 C.17.4 Stern-Dreieck-Kombinationen 3RA244 (Baugröße S3) C.17.4.1 Stern-Dreieck-Kombinationen 3RA244.-8X.32-1 (Baugröße S3) Stern-Dreieck-Kombinationen 3RA244.-8X.32-1 (Baugröße S3) Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 559: C.17.4.2 Bohrplan Der Stern-Dreieck-Kombinationen 3Ra244.-8X.32-1 (Baugröße S3)

    Maßbilder (Maße in mm) C.17 Stern-Dreieck-Kombinationen 3RA24 C.17.4.2 Bohrplan der Stern-Dreieck-Kombinationen 3RA244.-8X.32-1 (Baugröße S3) Bohrplan der Montageplatte für Stern-Dreieck-Kombinationen 3RA244.-8X.32-1 (Baugröße S3) Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 560 Maßbilder (Maße in mm) C.17 Stern-Dreieck-Kombinationen 3RA24 Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...

  • Seite 561: Index

    Dauerbelastung bei Parallelschaltung, 362 Luftschütze 3RT1, 43 DIN EN 50005, 288 Schütze, 249 DIN EN 50011, 288 Stern-Dreieck-Kombination, 66 DIN EN 50012, 289 Vakuumschütze 3RT12, 43 Diodenkombination, 316, 323 Wendekombination, 64 Direktstarter, 145 Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 562 Gültigkeitsbereich Lange Steuerleitungen, 159 Gerätehandbuch, 14 Lange Steuerleitungen (Schütze) Ausschalten, 162 Einschalten, 159 Lebensdauer Leistungsschütze, 101 Halteleistung, 122 LED-Anzeigebaustein Haupteintrag, 206 Schütze, 351 Leistungsschütz, 29, 30, 31 kommunikationsfähig, 37, 38, 151, 401 Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 563 Stern-Dreieck-Kombinationen, 29, 30, 66, 76, 150, rückfallverzögert, 366, 368 Änderung der Drehrichtung, 157 Hauptstromkreis, 158 Steuerstromkreis, 159 Steuerstromverdrahtung, 152, 399, 407 Rahmenklemmenblock Stern-Dreieck-Start Schütze, 456 Schütze, 151 RC‑Glied, 316, 322 Störsignale, 315 Systembaukasten, 504 Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
  • Seite 564 Verbindungsbaustein zum Leistungsschalter, 365 Zusatzverbraucherbaustein, 342, 343 zulässiger Reststrom, 342 Zuordnungsarten, 501 Wendekombinationen, 29, 30, 63, 145 Zusatzverbraucherbaustein Schaltungsbeispiel Hauptstromkreis, 149 Schütze, 342, 343 Schaltungsbeispiel Steuerstromkreis, 149 Zwangsgeführte Kontaktelemente, 23 Zeitrelais, 152, 375, 399, 407 Schütze / Schützkombinationen SIRIUS 3RT Gerätehandbuch, 08/2022, A5E03656507110A/RS-AH/009...
