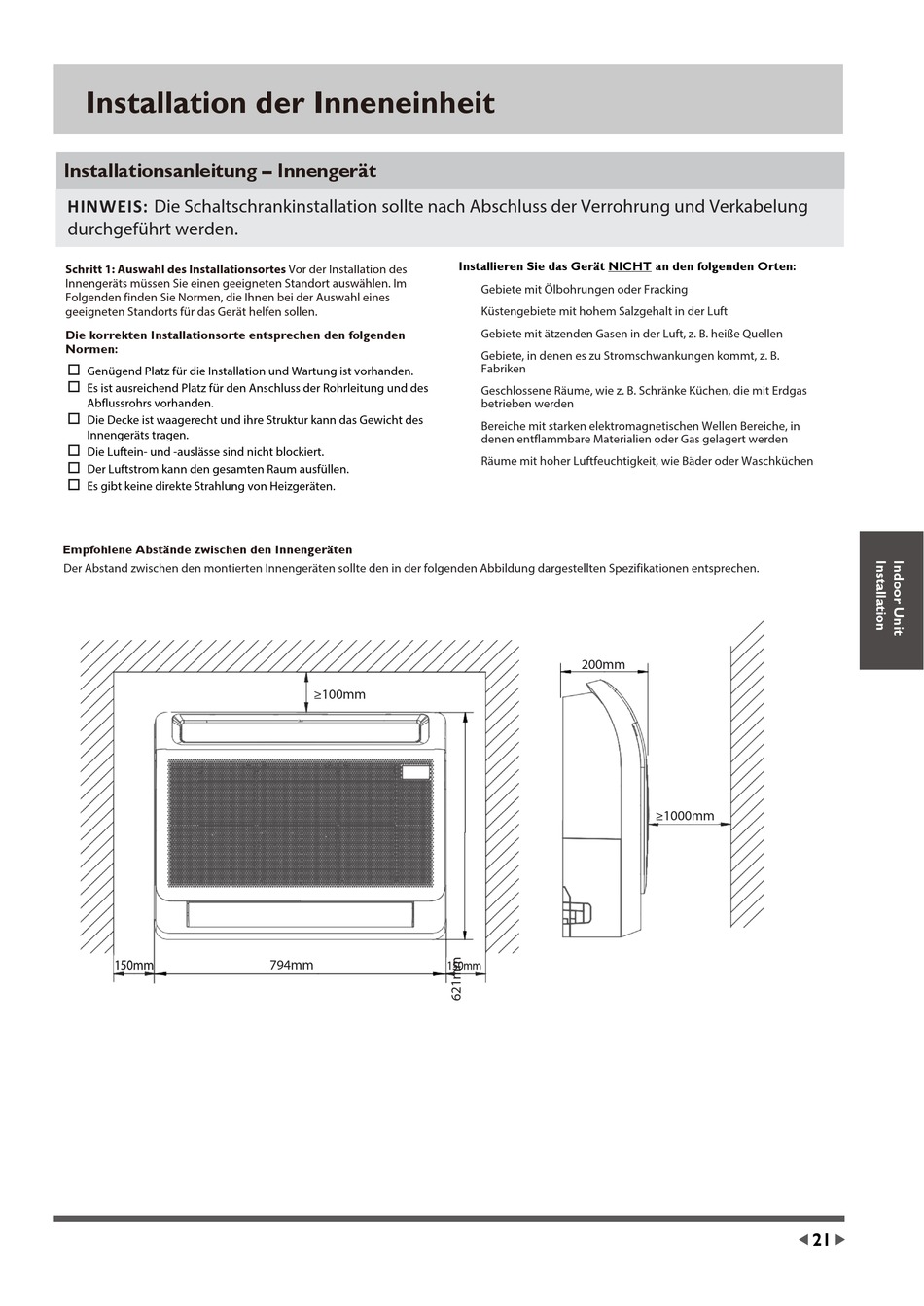

Installation der Inneneinheit
Installationsanleitung – Innengerät
HINWEIS: Die Schaltschrankinstallation sollte nach Abschluss der Verrohrung und Verkabelung
durchgeführt werden.
Schritt 1: Auswahl des Installationsortes Vor der Installation des
Innengeräts müssen Sie einen geeigneten Standort auswählen. Im
Folgenden finden Sie Normen, die Ihnen bei der Auswahl eines
geeigneten Standorts für das Gerät helfen sollen.
Die korrekten Installationsorte entsprechen den folgenden
Normen:
Genügend Platz für die Installation und Wartung ist vorhanden.
Es ist ausreichend Platz für den Anschluss der Rohrleitung und des
Abflussrohrs vorhanden.
Die Decke ist waagerecht und ihre Struktur kann das Gewicht des
Innengeräts tragen.
Die Luftein- und -auslässe sind nicht blockiert.
Der Luftstrom kann den gesamten Raum ausfüllen.
Es gibt keine direkte Strahlung von Heizgeräten.
Empfohlene Abstände zwischen den Innengeräten
Der Abstand zwischen den montierten Innengeräten sollte den in der folgenden Abbildung dargestellten Spezifikationen entsprechen.
≥100mm
794mm
Installieren Sie das Gerät NICHT an den folgenden Orten:
Gebiete mit Ölbohrungen oder Fracking
Küstengebiete mit hohem Salzgehalt in der Luft
Gebiete mit ätzenden Gasen in der Luft, z. B. heiße Quellen
Gebiete, in denen es zu Stromschwankungen kommt, z. B.
Fabriken
Geschlossene Räume, wie z. B. Schränke Küchen, die mit Erdgas
betrieben werden
Bereiche mit starken elektromagnetischen Wellen Bereiche, in
denen entflammbare Materialien oder Gas gelagert werden
Räume mit hoher Luftfeuchtigkeit, wie Bäder oder Waschküchen
200mm
≥1000mm
21
