6.6 IEC 61850-Schnittstelle
Die Möglichkeiten der IEC61850-Schnittstelle sind in einem separaten Dokument beschrieben:
> IEC61850-Schnittstelle UBN AMx000/DM5000, UBN PQx000
> Dieses Dokument ist via
•
https://www.berg-energie.de
6.7 PROFINET IO-Schnittstelle
Die PROFINET-Schnittstelle stellt ein zyklisches Prozessabbild zur Verfügung, welches vom Anwender
frei zusammengestellt werden kann.
6.7.1 Gerätebeschreibungsdatei (GSD)
Die GSD-Datei beschreibt die über die PROFINET-Schnittstelle des Gerätes verfügbare Funktionalität.
Während der Projektierung mit Hilfe einem Konfigurationstool (z.B. TIA oder Simatic Step 7 von Siemens)
dient die GSD-Datei dazu, Geräte mit geringstem Aufwand in ein PROFINET-System zu integrieren.
Die Beschreibungssprache für die GSD-Datei ist bei PROFINET GSDML (Generic Station Description
Markup Language), also ein sprachunabhängiges XML-Format. Quellen für den Download der GSDML-
Datei des Gerätes sind:
•
https://www.berg-energie.de
• USB-Stick mit Software und Dokumentation, Mat-Nr. 156'027 (optional)

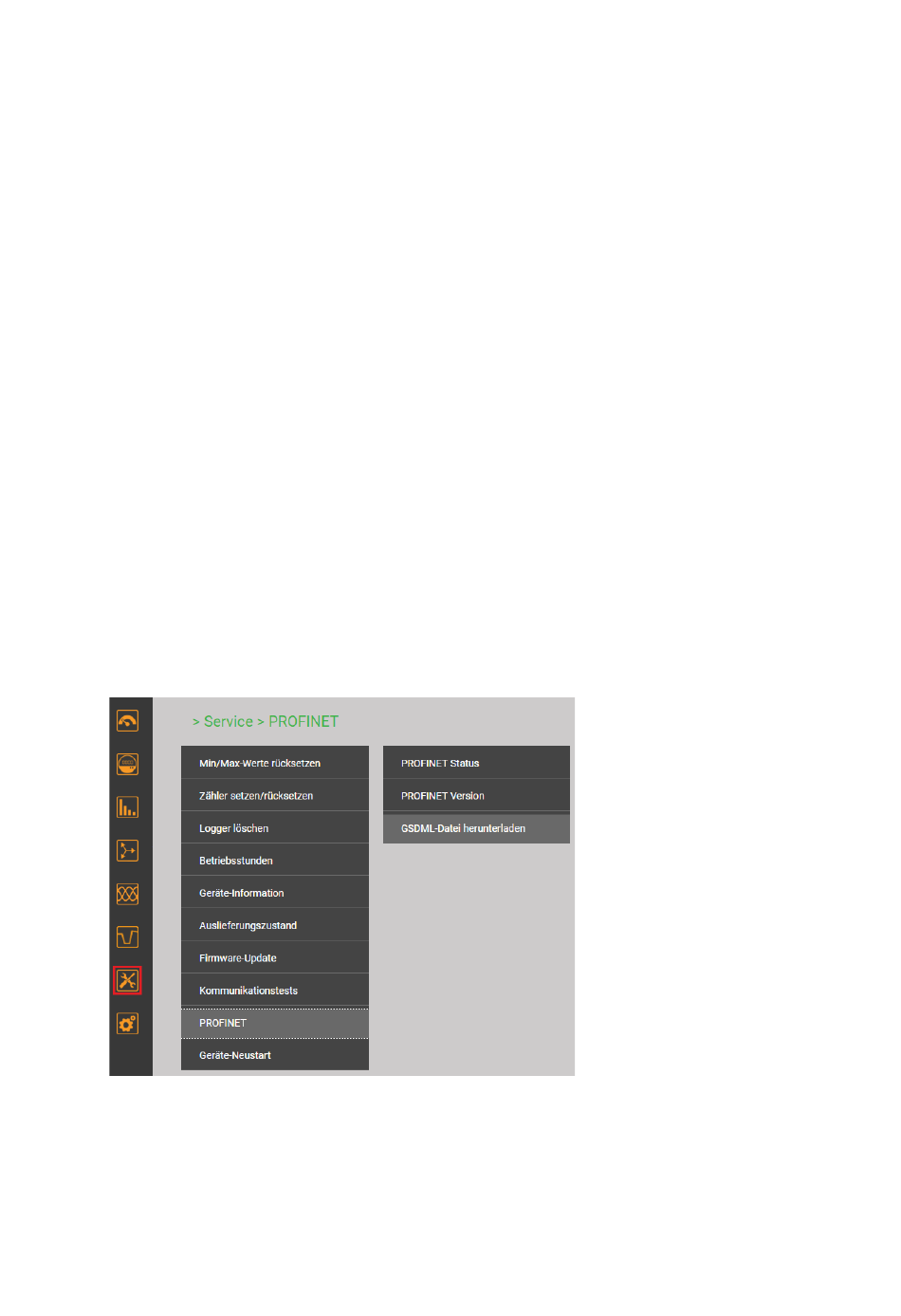

• Die Webseite des Gerätes selbst:
PM 1001607 000 13
verfügbar.
Geräte-Handbuch UBN PQx000
44/124
