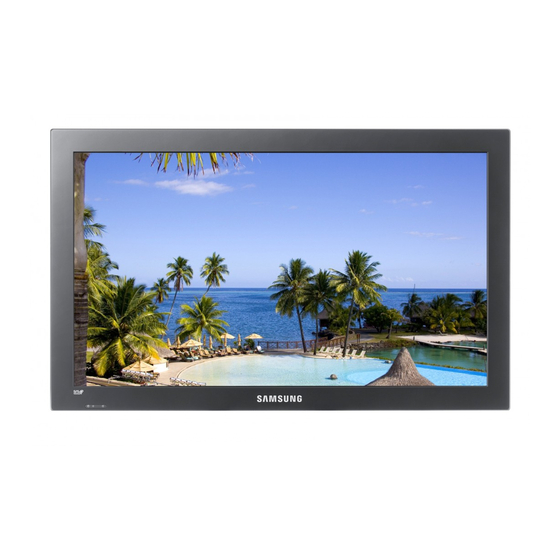

Samsung 320BX Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Samsung Anleitungen
  4. Fernseher
  5. 320BX
  6. Benutzerhandbuch
Samsung 320BX Benutzerhandbuch

Samsung 320BX Benutzerhandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Benutzerhandbuch
320BX
400BX
460BX
Farbe und Aussehen des Geräts sind geräteabhängig, und
jederzeitige Änderungen der technischen Daten des Geräts zum
Zweck der Leistungssteigerung sind vorbehalten.
BN46-00029B-08

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Samsung 320BX

Inhaltszusammenfassung für Samsung 320BX

  • Seite 1 Benutzerhandbuch 320BX 400BX 460BX Farbe und Aussehen des Geräts sind geräteabhängig, und jederzeitige Änderungen der technischen Daten des Geräts zum Zweck der Leistungssteigerung sind vorbehalten. BN46-00029B-08...

  • Seite 2: Vor Inbetriebnahme Des Geräts

    Die teilweise oder vollständige Verwendung oder Vervielfältigung dieses Handbuchs ohne die Genehmigung von Samsung Electronics ist untersagt. Die Logos SAMSUNG und SyncMaster sind eingetragene Marken von Samsung Electronics. Microsoft, Windows und Windows NT sind eingetragene Marken der Microsoft Corporation. VESA, DPM und DDC sind eingetragene Marken der Video Electronics Standards Association.

  • Seite 3: Reinigung

    Vor Inbetriebnahme des Geräts Reinigung Seien Sie vorsichtig bei der Reinigung, weil Display und Verkleidung moderner LCD-Bildschirme anfällig für Kratzer sind. Gehen Sie bei der Reinigung wie folgt vor. Schalten Sie den Bildschirm und den Computer aus. Ziehen Sie das Netzkabel vom Bildschirm ab. Halten Sie das Stromkabel am Stecker, und berühren Sie das Kabel nicht mit nassen Händen.

  • Seite 4: Sicherheitshinweise

    Vor Inbetriebnahme des Geräts Sicherheitshinweise VORSICHT STROMSCHLAGGEFAHR - NICHT ÖFFNEN VORSICHT: UM DAS RISIKO EINES STROMSCHLAGS ZU VERRINGERN, DÜRFEN SIE DIE ABDECKUNG (ODER RÜCKSEITE) NICHT ÖFFNEN. ES BEFINDEN SICH IM INNEREN KEINE TEILE, DIE VON BENUTZERN GEWARTET WERDEN KÖNNEN. ALLE WARTUNGSARBEITEN SIND QUALIFIZIERTEM FACHPERSONAL ZU ÜBERLASSEN.

  • Seite 5: Strom Und Sicherheit

    Vor Inbetriebnahme des Geräts Strom und Sicherheit Die folgenden Abbildungen dienen nur als Referenz. Reale Situationen können sich von den in den Abbildungen gezeigten unterscheiden. Warnung Verwenden Sie kein(en) beschädigtes/n Netzkabel oder Stecker oder eine lose Steckdose. Dies kann zu einem elektrischen Schlag oder Brand führen. Verwenden Sie nicht mehrere Geräte an nur einer Steckdose.

  • Seite 6: Installieren

    Ziehen Sie das Netzkabel nicht ab, während das Gerät verwendet wird. Das Gerät könnte durch eine Überspannung beschädigt werden. Verwenden Sie nur das von Samsung mit dem Gerät gelieferte Netzkabel. Verwenden Sie das Netzkabel nicht mit anderen Geräten. Andernfalls könnte dies einen Brand oder Stromschlag verursachen.
  • Seite 7 Vor Inbetriebnahme des Geräts Stellen Sie das Gerät mindestens 10 cm von der Wand weg, um genügend Luftzirkulation zu ermöglichen. Eine erhöhte Innentemperatur kann einen Brand verursachen. Lassen Sie die Verpackungsfolien nicht in die Hände von Kindern gelangen. Kinder könnten daran ersticken. Stellen Sie das Gerät nicht auf eine instabile oder vibrierende Oberfläche (unsicheres Regal, geneigte Fläche usw.).

  • Seite 8: Betrieb

    Bahnhof, wo das Gerät ständig für einen längeren Zeitraum im Betrieb sein soll) SAMSUNG aufstellen, kann dies seine Leistung erheblich beeinträchtigen. Wenden Sie sich unbedingt an das Samsung Kundenservicecenter, bevor Sie das Gerät an einem solchen Ort aufstellen. Betrieb Warnung Im Inneren des Geräts liegt Hochspannung an.
  • Seite 9 Vor Inbetriebnahme des Geräts Wenn das Gerät ein seltsames Geräusch, Brandgeruch oder Rauch von sich gibt, ziehen Sie sofort das Netzkabel ab und wenden sich an das Samsung Kundenservicecenter. Dies kann zu einem elektrischen Schlag oder Brand führen. Lassen Sie Kinder nicht mit dem Gerät spielen.
  • Seite 10 Schalten Sie das Produkt aus, und ziehen Sie das Netzkabel ab, wenn Wasser oder andere Fremdstoffe in das Gerät gelangt sind. Wenden Sie sich dann an das Samsung Kundenservicecenter. Andernfalls kann es zu Betriebsstörungen, einem elektrischen Schlag oder Brand kommen.
  • Seite 11 Vor Inbetriebnahme des Geräts Stellen Sie den Bildschirm nicht auf den Kopf. Transportieren Sie ihn nicht, indem Sie ihn am Ständer halten. Das Gerät könnte herunterfallen und beschädigt werden und/oder Verletzungen verursachen. Wenn Sie über einen längeren Zeitraum aus zu geringer Entfernung auf den Bildschirm schauen, kann dies zu einer Verschlechterung Ihres Sehvermögens führen.
  • Seite 12 Inhaltsverzeichnis VOR INBETRIEBNAHME Copyright DES GERÄTS Reinigung Aufbewahrung Sicherheitshinweise Symbole Strom und Sicherheit Installieren Betrieb VORBEREITUNG Überprüfen des Inhalts Entfernen der Verpackung Überprüfen des Lieferumfangs Bauteile Frontsensor Rückseite Schloss für den Diebstahlschutz Fernbedienung Vor dem Aufstellen des Geräts (Installationshandbuch) Kippwinkel und Drehung Lüftung Abmessungen Montieren der Wandhalterung...

  • Seite 13: Inhaltsverzeichnis

    Inhaltsverzeichnis Anschließen und Verwenden eines PCs Anschließen eines PCs Treiberinstallation Ändern der Auflösung Anschließen eines Videogeräts Verbinden über das Videokabel Anschließen mit einem RGB- Komponentenkabel Anschließen mit einem HDMI/DVI-Kabel Anschließen und Verwenden eines externen Geräts Quellen/Name bearb. VERWENDEN VON MDC Konfigurieren der Einstellungen für Multi Control Konfigurieren der Einstellungen für Multi Control...
  • Seite 14 Inhaltsverzeichnis Verwenden des Programms MDC Verbinden mit MDC Verbindungsverwaltung Auto Set ID Klonen Befehl wiederholen Erste Schritte mit MDC Aufteilung des Hauptbildschirms Menüs Bildschirmanpassung Anpassen des Tons Systemkonfiguration Tool-Einstellungen Sonstige Funktionen Handbuch zur Fehlerbehebung BILDSCHIRMANPASSUNG Modus Ändern des Bild-Modus Benutzerd. Konfigurieren der Benutzerd.
  • Seite 15 Inhaltsverzeichnis Signalabgleich Konfigurieren der Einstellungen für den Signalabgleich Format Ändern des Bild-Formats Digitale RM Aktivieren von Digitale RM HDMI-Schwarzwert Konfigurieren der Einstellungen für den HDMI- Schwarzwert Filmmodus Aktivieren des Filmmodus Optimalkontrast Ändern der Einstellungen für den Optimalkontrast Lampensteuerung Ändern der Einstellungen für die Lampensteuerung Bild zurücksetzen Aktivieren der Funktion Bild zurücksetzen...

  • Seite 16: Ändern Der Auflösung

    Inhaltsverzeichnis Ton zurücksetzen Zurücksetzen der Toneinstellungen (Ton zurücksetzen) EINSTELLUNGEN Sprache Ändern der Sprache Zeit Uhr stell. Sleep-Timer Timer1 / Timer2 / Timer3 Feiertagsverwaltung Menütransparenz Ändern der Menütransparenz Tastensperre PIN ändern Sperren Energiesparmod. Einstellen des Energiesparmod. Videowand Videowand Format Horizontal Vertikal Bildschirmposition Sicherheitsbild Pixel-Shift...
  • Seite 17 Einstellung zurücks. Zurücksetzen der Einstellungen (Einstellung zurücks.) Alle zurücksetzen Zurücksetzen aller Einstellungen (Alle zurücksetzen) HANDBUCH ZUR Anforderungen vor einer Kontaktaufnahme mit dem Samsung- FEHLERBEHEBUNG Kundendienstcenter Testen des Geräts Überprüfen von Auflösung und Frequenz Überprüfen Sie folgenden Punkte. FAQs TECHNISCHE DATEN...
  • Seite 18 Inhaltsverzeichnis Terminologie Ordnungsgemäße Entsorgung Korrekte Entsorgung von Altgeräten (Elektroschrott) Korrekte Entsorgung der Batterien dieses Produkts INDEX Inhaltsverzeichnis...

  • Seite 19: Vorbereitung

    Vorbereitung Überprüfen des Inhalts 1.1.1 Entfernen der Verpackung Entfernen Sie den schwarzen Verschluss unten an der Kiste. Heben Sie das Oberteil der Kiste an den Einkerbungen hoch und legen Sie es bei Seite. Überprüfen Sie die Komponenten und entfernen Sie das Styropor und Kunststoffhülle. Das Aussehen und die Komponenten können von dargestellten Bild abweichen.

  • Seite 20: Überprüfen Des Lieferumfangs

    Vorbereitung 1.1.2 Überprüfen des Lieferumfangs Wenn Komponenten fehlen, wenden Sie sich an den Anbieter, bei dem Sie das Gerät gekauft haben. Das Aussehen des lieferbaren Zubehörs und der lieferbaren Teile kann vom dargestellten Bild abweichen. Komponenten Der Inhalt der Lieferkiste kann sich je nach Standort unterscheiden. Kurzanleitung zur Konfiguration Garantiekarte Benutzerhandbuch...
  • Seite 21 Vorbereitung RGB-BNC-Kabel RGB-Komponentenkabel Videokabel 1 Vorbereitung...
  • Seite 22 Vorbereitung Bauteile 1.2.1 Frontsensor Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten. Dieses Gerät kann nur mit der Fernbedienung gesteuert werden. Sensor Beschreibung Netzleuchte Normal: An / Energiesparbetrieb: Blinken Einzelheiten zum Energiesparmodus finden Sie unter "8.2...

  • Seite 23: Rückseite

    Anschließen an ein externes Gerät mit Hilfe eines D-SUB- oder RGB-Komponentenkabels [DC OUT (5V/1.5A)] Stellen Sie sicher, dass Sie die von Samsung angegebene TV- Tunerbox an den [DC OUT]-Anschluss anschließen. Anderenfalls ist die Leistung des Geräts möglicherweise eingeschränkt. [RS232C IN] Anschließen an einen MDC mit Hilfe eines RS232C-Kabels...

  • Seite 24: Schloss Für Den Diebstahlschutz

    Vorbereitung 1.2.3 Schloss für den Diebstahlschutz Durch das Schloss für den Diebstahlschutz können Sie das Gerät sogar im öffentlichen Bereich sicher verwenden. Die Form und Verriegelungsmethode des Schlosses hängen vom jeweiligen Hersteller ab. Informationen zur richtigen Anwendung des Diebstahlschutzes entnehmen Sie bitte der Bedienungsanleitung.
  • Seite 25 Vorbereitung 1.2.4 Fernbedienung Wenn Sie andere Anzeigen im gleichen Bereich wie die Fernbedienung dieses Geräts verwenden, kann es passieren, dass die anderen Anzeigen versehentlich damit bedient werden. Die Funktionen der Fernbedienungstasten können sich je nach Gerät unterscheiden. POWER Einschalten des Geräts. Ausschalten des Geräts.
  • Seite 26 Vorbereitung Bedieneen des Bildschirmmenüs mit der Fernbedienung Öffnen Sie das Bildschirmmenü. MENU Wählen Sie im angezeigten Menü zwischen: Eingang, Bild, Ton, Einstellungen Multi Control. Ändern Sie die Einstellungen wie gewünscht. Beenden Sie die Einstellungen. Schließen Sie das Bildschirmmenü. So legen Sie die Batterien in die Fernbedienung ein: Öffnen Sie den Deckel auf der Rückseite der Fernbedienung.

  • Seite 27: Empfangsbereich Der Fernbedienung

    Vorbereitung Empfangsbereich der Fernbedienung Verwenden Sie die Fernbedienung in einer Entfernung bis maximal 7 oder 10 m vom Fühler am Gerät und in einem Winkel von 30˚ nach rechts und links. Bewahren Sie Batterien außerhalb der Reichweite von Kindern auf. Verwenden Sie neue und gebrauchte Batterien niemals zusammen.

  • Seite 28: Kippwinkel Und Drehung

    Andernfalls könnte das Gerät herunterfallen und Verletzungen verursachen. Bringen Sie ausschließlich die angegebene Wandbefestigung an. 1.3.1 Kippwinkel und Drehung Wenden Sie sich für weitere Einzelheiten an das Samsung-Kundendienscenter. 15 Û Das Gerät kann bis zu einem Winkel von 15 gegenüber der senkrechten Wandfläche gekippt werden.

  • Seite 29: Montage An Einer Senkrechten Wand

    Vorbereitung 1.3.2 Lüftung 1. Montage an einer senkrechten Wand Mindestens 40 mm Umgebungstemperatur: Under 35 C Wenn Sie das Gerät an einer senkrechten Wand montieren, lassen Sie mindestens 40 mm Raum zwischen dem Gerät und der Wandfläche, damit ausreichende Belüftung gewährleistet ist, und stellen Sie sicher, dass die Umgebungstemperatur stets unterhalb von 35 C liegt.

  • Seite 30: Montage An Einer Unregelmäßigen Wandfläche

    Vorbereitung 2. Montage an einer unregelmäßigen Wandfläche Wenden Sie sich für weitere Einzelheiten an das Samsung-Kundendienscenter. Draufsicht Mindestens 40 mm Mindestens 70 mm Mindestens 50 mm Mindestens 50 mm Umgebungstemperatur: Under 35 C Figure 1.2 Ansicht von der Seite Wenn Sie das Gerät an einer unregelmäßigen Wandfläche montieren, lassen Sie mindestens soviel Raum zwischen dem Gerät und der Wandfläche, wie oben angegeben ist, damit ausreichende...

  • Seite 31: Abmessungen

    Vorbereitung 1.3.3 Abmessungen MONITOR - Abmessungen (B x T x H) [mm] ohne Standfuß Modellname 320BX 782.0 697.7 392.3 478.5 85.5 400BX 969.0 888.8 501.4 582.0 91.0 460BX 1102.0 1019.8 574.6 656.8 91.4 Die Zeichnungen sind nicht immer maßstabsgetreu. Einige Abmessungen können ohne vorherige Ankündigung geändert werden.

  • Seite 32: Montieren Der Wandhalterung

    Informationen zur Montage der Wandhalterung finden Sie in der Gebrauchsanweisung der Wandhalterung. Wir empfehlen Ihnen, die Montage der Wandhalterung von einem Handwerker durchführen zu lassen. Samsung Electronics ist nicht verantwortlich für jegliche Schäden am Gerät oder Verletzungen von Ihnen oder anderen Personen, wenn Sie die Wandhalterung selbst montieren.

  • Seite 33: Spezifikationen Des Wandhalterungskits (Vesa)

    Wandbefestigungsspezifikationen variieren. Ziehen Sie die Schrauben nicht zu fest an. Andernfalls könnte das Produkt beschädigt werden oder herunterfallen und Verletzungen verursachen. Samsung haftet nicht für diese Art von Unfällen. Samsung haftet nicht für Produkt- oder Personenschäden, wenn eine Nicht-VESA- oder nicht spezifizierte Wandhalterung verwendet wird oder der Endverbraucher nicht die Montageanweisungen des Produkts befolgt.

  • Seite 34: Fernbedienung

    Vorbereitung Fernbedienung 1.5.1 Kabelanschluss Schnittstelle RS232C (9-polig) Stift TxD (Stift 2), RxD (Stift 3), GND (Stift 5) Bitrate 9600 Bit/s Datenbits 8 Bit Parität Keine Stoppbits 1 Bit Übertragungssteuerun Keine Maximale Länge: 15m (nur mit Abschirmung) Stiftbelegung 1 2 3 4 5 6 7 8 9 Stift Signal...
  • Seite 35 Vorbereitung RS232C-Kabel Anschluss: 9-poliges D-Sub Kabel: Kreuzkabel -P1- -P1- -P2- -P2- Dose --------> Dose <-------- --------- Anschluss 1 Vorbereitung...

  • Seite 36: Steuercodes

    Vorbereitung 1.5.2 Steuercodes Anzeigen des Steuerstatus (Befehl: Get control) Vorspann Befehl Datenlänge Prüfsumme 0xAA Befehlstyp Steuerung (Befehl: Set control) Vorspann Befehl Datenlänge Daten Prüfsumme 0xAA Befehlstyp Wert Befehl Wertebereic Nein. Befehlstyp Befehl Steuerung – Stromversorgung 0x11 Steuerung – Lautstärke 0x12 0~100 Steuerung –...

  • Seite 37: Steuerung - Stromversorgung

    Vorbereitung Um alle mit einem seriellen Kabel verbundenen Geräte unabhängig von ihrer ID simultan zu steuern, stellen Sie die ID "0xFE" ein und senden Sie die Befehle. Die Befehle werden von jedem Gerät ausgeführt, aber es gibt keine Bestätigung mit ACK. Steuerung –...

  • Seite 38: Steuerung - Lautstärke

    Vorbereitung Steuerung – Lautstärke Funktion Die Lautstärke des Fernsehers/Monitors kann mit Hilfe eines PCs eingestellt werden. Anzeigen der aktuellen Lautstärke (Get Volume Status) Vorspann Befehl Datenlänge Prüfsumme 0xAA 0x12 Einstellen der Lautstärke (Set Volume) Vorspann Befehl Datenlänge Daten Prüfsumme 0xAA 0x12 "Volume"...

  • Seite 39: Steuerung - Eingangsquelle

    Vorbereitung Steuerung – Eingangsquelle Funktion Die Signalquelle des Fernsehers/Monitors kann mit Hilfe eines PCs geändert werden. Anzeigen der aktuellen Signalquelle (Get Input Source Status) Vorspann Befehl Datenlänge Prüfsumme 0xAA 0x14 Einstellen der Signalquelle (Set Input Source) Vorspann Befehl Datenlänge Daten Prüfsumme 0xAA 0x14...
  • Seite 40 Vorbereitung Bestätigung Vorspann Befehl Bestätigung/ Datenlänge Keine r-CMD Wert1 Bestätigung Prüfsumme "Input 0xAA 0xFF ‘A’ 0x14 Source" "Input Source": Der Parameter für die Eingangsquelle wird am Fernseher/Monitor eingestellt. Keine Bestätigung Vorspann Befehl Bestätigung/ Datenlänge Keine r-CMD Wert1 Prüfsumme Bestätigung 0xAA 0xFF ‘N’...
  • Seite 41 Vorbereitung Projektionsfläche Funktion Der Anzeigemodus des Fernsehers/Monitors kann mit Hilfe eines PCs geändert werden. Der Anzeigemodus kann nicht gesteuert werden, wenn die Videowand-Funktion aktiviert ist. Dieses Steuerelement steht nur bei Modellen mit Fernsehfunktion zur Verfügung. Anzeigen des Bildschirmstatus (Get Screen Mode Status) Vorspann Befehl Datenlänge...

  • Seite 42: Steuerung Der Bildschirmgröße

    Vorbereitung Steuerung der Bildschirmgröße Funktion Das Bildformat des Fernsehers/Monitors kann mit Hilfe eines PCs geändert werden. Anzeigen des Bildschirmformats (Get Screen Size Status) Vorspann Befehl Datenlänge Prüfsumme 0xAA 0x19 Bestätigung Vorspann Befehl Bestätigung/ Datenlänge Keine r-CMD Wert1 Bestätigung Prüfsumme "Screen 0xAA 0xFF ‘A’...
  • Seite 43 Vorbereitung Steuerung – PIP Ein/Aus Funktion Der PIP-MOdus des Fernsehers/Monitors kann mit Hilfe eines PCs aktiviert bzw. deaktiviert werden. Verfügbar nur in Modellen mit PIP-Funktion. Der Modus kann nicht gesteuert werden, wenn die Videowand-Funktion aktiviert (Ein) ist. Diese Funktion ist nur in MagicInfo nicht verfügbar. Anzeigen des PIP-Aktivierungsstatus (Get the PIP ON / OFF Status) Vorspann Befehl...

  • Seite 44: Steuerung - Automatische Einstellung (Nur Pc Und Bnc)

    Vorbereitung Steuerung – Automatische Einstellung (nur PC und BNC) Funktion Automatische Einstellung der PC-Systemanzeige mit Hilfe eines PCs. Anzeigen des Status der Funktion für automatische Einstellung (Get Auto Adjustment Status) Einstellen der automatischen Einstellung (Set Auto Adjustment) Vorspann Befehl Datenlänge Daten Prüfsumme 0xAA...

  • Seite 45: Steuerung Des Videowandmodus

    Vorbereitung Steuerung des Videowandmodus Funktion Dieser Videowand Modus kann auf einem Fernseher/Monitor mit Hilfe eines PCs aktiviert werden. Dieses Steuerelement ist nur Fernsehern/Monitoren verfügbar, bei denen die Videowand aktiviert ist. Diese Funktion ist nur in MagicInfo nicht verfügbar. Anzeigen des Videowandmodus (Get Video Wall Mode) Vorspann Befehl Datenlänge...

  • Seite 46: Sicherheitsverriegelung

    Vorbereitung Sicherheitsverriegelung Funktion Der PC kann verwendet werden, um die Tastensperre eines Fernsehers/Monitors zu aktivieren/ deaktivieren. Dieses Steuerelement ist verfügbar, egal ob die Stromversorgung ausgeschaltet ist oder nicht. Anzeigen des Status der Tastensperre (Get Safety Lock Status) Vorspann Befehl Datenlänge Prüfsumme 0xAA 0x5D...

  • Seite 47: Anschließen Und Verwenden Eines Externen Geräts

    Anschließen und Verwenden eines externen Geräts Vor dem Anschließen Überprüfen Sie Folgendes, bevor Sie dieses Gerät an andere Geräte anschließen. Zu den Geräten, die Sie mit diesem Gerät verbinden können, gehören PCs, Camcorder, Lautsprecher, Receiver und DVD-/Blu-Ray-Player. 2.1.1 Vorbereitungen vor dem Anschließen Lesen Sie vor dem Anschließen eines externen Geräts das jeweilige Benutzerhandbuch.

  • Seite 48: Anschließen Und Verwenden Eines Pcs

    Anschließen und Verwenden eines externen Geräts Anschließen und Verwenden eines PCs 2.2.1 Anschließen eines PCs Sie können den PC auf vielerlei Weise an das Gerät anschließen. Wählen Sie für Ihren Computer geeignete Anschlussmethode. Die Anschlussteile können je nach Produkt unterschiedlich sein. Anschließen mit einem D-Sub-Kabel (analog) RGB / COMPONENT IN...

  • Seite 49: Anschließen Mit Einem Hdmi-Dvi-Kabel

    Anschließen und Verwenden eines externen Geräts Anschließen mit einem DVI-Kabel (digital) DVI IN AUDIO IN Verbinden Sie den [DVI IN]-Anschluss des Monitors über ein DVI-Kabel mit dem DVI-Anschluss des Computers. Verbinden Sie den [AUDIO IN]-Anschluss des Geräts über ein Audiokabel mit dem Tonausgang des PCs.

  • Seite 50: Treiberinstallation

    Treiber installieren. Der Installationstreiber befindet sich auf der zusammen mit dem Gerät gelieferten CD. Wenn die mitgelieferten Dateien beschädigt sind, wechseln Sie zur Samsung-Website (http:// www.samsung.com) und laden Sie die Dateien herunter. Legen Sie die mit dem Gerät gelieferte CD des Benutzerhandbuchs in das CD-ROM-Laufwerk ein.

  • Seite 51: Ändern Der Auflösung

    Anschließen und Verwenden eines externen Geräts 2.2.3 Ändern der Auflösung Passen Sie für eine optimale Bildqualität die Auflösungs- und Aktualisierungsrate auf Ihrem PC unter „Systemsteuerung“ an. Die Bildqualität von TFT LCDs kann sich verschlechtern, wenn nicht die optimale Auflösung ausgewählt wird.
  • Seite 52 Anschließen und Verwenden eines externen Geräts Ändern der Auflösung unter Windows Vista Öffnen Sie Systemsteuerung Persönliche Einstellungen Anzeigeeinstellungen, und ändern Sie die Auflösung. 2 Anschließen und Verwenden eines externen Geräts...
  • Seite 53 Anschließen und Verwenden eines externen Geräts Ändern der Auflösung unter Windows 7 Öffnen Sie Systemsteuerung Anzeige Bildschirmauflösung, und ändern Sie die Auflösung. 2 Anschließen und Verwenden eines externen Geräts...

  • Seite 54: Anschließen Eines Videogeräts

    Anschließen und Verwenden eines externen Geräts Anschließen eines Videogeräts Sie können das Videogerät über ein Kabel anschließen. Die Anschlussteile können je nach Produkt unterschiedlich sein. 2.3.1 Verbinden über das Videokabel AV IN AUDIO IN Verbinden Sie den [AV IN]-Anschluss des Geräts über das Videokabel mit dem Videoanschluss des Videogeräts.

  • Seite 55: Anschließen Mit Einem Rgb-Komponentenkabel

    Anschließen und Verwenden eines externen Geräts 2.3.2 Anschließen mit einem RGB-Komponentenkabel AUDIO IN RGB / COMPONENT IN Schließen Sie den [RGB/COMPONENT IN]-Anschluss des Geräts farblich passend mit einem RGB- Komponentenkabel an die Komponentenanschlüsse des Videogeräts an. Schließen Sie den [AUDIO IN]-Anschluss des Geräts farblich passend mit einem RCA-Stereokabel an den AUDIO OUT-Ausgang des Videogeräts an.
  • Seite 56 Anschließen und Verwenden eines externen Geräts 2.3.3 Anschließen mit einem HDMI/DVI-Kabel DVI IN AUDIO IN Verbinden Sie den [DVI IN]-Anschluss des Geräts über ein HDMI/DVI-Kabel mit dem HDMI- Anschluss des Videogeräts. Schließen Sie den [AUDIO IN]-Anschluss des Geräts farblich passend mit einem RCA-Stereokabel an den AUDIO OUT-Ausgang des Videogeräts an.
  • Seite 57 Anschließen und Verwenden eines externen Geräts Anschließen und Verwenden eines externen Geräts 2.4.1 Quellen/Name bearb. Im Menü Quellen können Sie die gewünschten externen Geräte auswählen und deren Namen ändern. Quellen Sie können den Bildschirm eines an das Gerät angeschlossenen externen Geräts anzeigen. Wählen Sie ein externes Gerät aus dem Menü...

  • Seite 58: Quellen/Name Bearb

    Anschließen und Verwenden eines externen Geräts Name bearb. Sie können den Namen eines angeschlossenen externen Geräts ändern. In einigen Fällen wird der Bildschirm nicht ordnungsgemäß angezeigt, bevor der Name des externen Geräts unter Name bearb. festgelegt wird. Außerdem sollte der Name des externen Geräts immer unter Name bearb.
  • Seite 59 Anschließen und Verwenden eines externen Geräts Drücken Sie die Taste um zum gewünschten externen Gerät zu wechseln und drücken Sie ]. Der Name des ausgewählten externen Geräts wird, wie unten abgebildet, angezeigt. N a m e b e a r b . A V - R e c e i v e r D V I - - - -...
  • Seite 60 Anschließen und Verwenden eines externen Geräts Einstell. für autom. Quelle Wenn Sie die Anzeige bei aktivierter Ein Autom. Quelle einschalten, werden automatisch die verschiedenen Videosignalquellen für das aktive Videosignal durchsucht, sofern die zuletzt verwendete Videosignalquelle nicht aktiv ist. Konfigurieren der Einstell. für autom. Quelle Dieses Gerät kann nur mit der Fernbedienung gesteuert werden.
  • Seite 61 Anschließen und Verwenden eines externen Geräts Primärquelle Legen Sie die Primärquelle als automatische Eingangsquelle fest. P r i m ä r q u e l l e D V I K o m p . A l l e N a v i g . E i n g a b e Z u r ü...

  • Seite 62: Konfigurieren Der Einstellungen Für Multi

    Verwenden von MDC MDC (Multiple Display Control) ist eine Anwendung, mit der Sie problemlos mehrere Anzeigegeräte gleichzeitig über einen PC steuern können. Konfigurieren der Einstellungen für Multi Control So weisen Sie dem Gerät eine ID zu. 3.1.1 Konfigurieren der Einstellungen für Multi Control Dieses Gerät kann nur mit der Fernbedienung gesteuert werden.

  • Seite 63: Installieren/Deinstallieren Des

    Verwenden von MDC Installieren/Deinstallieren des Programms 3.3.1 Installieren Legen Sie die Installations-CD in das CD-Laufwerk ein. Klicken Sie auf das MDC Unified-Installationsprogramm. Wenn das Fenster für die Softwareinstallation auf dem Hauptbildschirm nicht angezeigt wird, führen Sie die Installation mit der EXE-Datei "MDC Unified" durch, die sich im MDC-Ordner auf der CD befindet.

  • Seite 64: Verbinden Mit Mdc

    Verwenden von MDC Verwenden des Programms MDC 3.4.1 Verbinden mit MDC Verwenden von MDC über RS-232C (Standard zur seriellen Datenübertragung) Die seriellen Anschlüsse an PC und Bildschirm müssen über ein serielles RS-232C-Kabel verbunden sein. Verwenden von MDC über Ethernet Geben Sie die IP-Adresse des primären Anzeigegeräts ein, und verbinden Sie es mit dem PC. Ein Anzeigegerät kann über ein serielles RS-232C-Kabel mit einem anderen Anzeigegerät verbunden werden.

  • Seite 65: Verbindungsverwaltung

    Verwenden von MDC 3.4.2 Verbindungsverwaltung Die Verbindungsverwaltung umfasst die Verbindungsliste und die Änderungsoptionen für die Verbindungsliste. Verbindungsliste - zeigt die Details der Verbindungen wie Verbindungseinstellung (IP-Adresse/COM, Portnummer, MAC und Connection Type), Verbindungsstatus, Set ID Range und erkannte Geräte an. Jede Verbindung kann maximal 100 Geräte enthalten, die seriell hintereinander geschaltet sind. Alle in einer Verbindung erkannten LFDs werden in der Geräteliste angezeigt.

  • Seite 66: Auto Set Id

    Verwenden von MDC 3.4.3 Auto Set ID Die Funktion Auto Set ID weist allen hintereinander geschalteten LFDs eine Set ID zu. Eine Verbindung kann maximal 100 LFDs enthalten. Der Geräte-ID wird in der Hintereinanderschaltung fortlaufend 1-99 zugewiesen. Die letzte Geräte-ID ist 0. 3 Verwenden von MDC...
  • Seite 67 Verwenden von MDC 3.4.4 Klonen Mithilfe der Funktion Klonen können Sie die Einstellung eines LFDs kopieren und für mehrere ausgewählte LFDs übernehmen. Im Fenster mit den Kopiereinstellungen können Sie Einstellungen bestimmter oder aller Registerkarten zum Klonen auswählen. 3 Verwenden von MDC...

  • Seite 68: Befehl Wiederholen

    Verwenden von MDC 3.4.5 Befehl wiederholen Diese Funktion dient zur Angabe der maximalen Häufigkeit, mit der der MDC-Befehl wiederholt wird, wenn keine Reaktion oder eine fehlerhafte Reaktion von einem LFD erfolgte. Der Wert für die Wiederholungsanzahl kann im MDC-Optionsfenster festgelegt werden. Der Wert für die Wiederholungsanzahl muss zwischen 1 und 10 liegen.

  • Seite 69: Erste Schritte Mit Mdc

    Verwenden von MDC 3.4.6 Erste Schritte mit MDC Klicken Sie auf Start Alle Programme Samsung MDC Unified, um das Programm zu starten. Klicken Sie auf Add, um ein Anzeigegerät hinzuzufügen. Wenn die Verbindung über RS232C erfolgt, navigieren Sie zu Serial und geben den COM Port...
  • Seite 70 Verwenden von MDC Wenn die Verbindung über Ethernet erfolgt, geben Sie die IP-Adresse ein, die für das Anzeigegerät eingegeben wurde. 3 Verwenden von MDC...

  • Seite 71: Aufteilung Des Hauptbildschirms

    Verwenden von MDC 3.4.7 Aufteilung des Hauptbildschirms Ändert den Status eines Anzeigegeräts oder die Eigenschaften des Menüleiste Programms Zeigt eine Liste der verbundenen Anzeigegeräte oder Gerätegruppen an Gerätekategorie Zeigt eine Liste mit Zeitplänen für Anzeigegeräte an Zeitplankategorie Zur Auswahl des anzupassenden Geräts Geräteliste Zum Hinzufügen, Bearbeiten, Neugruppieren oder Löschen von Geräten Geräteliste ändern...
  • Seite 72 Verwenden von MDC 3.4.8 Menüs Sie können ein ausgewähltes Gerät ein- oder ausschalten oder die Eingangsquelle oder die Lautstärke des Geräts ändern. Wählen Sie Anzeigegeräte aus der Geräteliste aus, und klicken Sie dann auf die Registerkarte Home. Home Wählen Sie ein Element aus, und ändern Sie die entsprechende Einstellung. Netz On: schaltet das ausgewählte Anzeigegerät ein Off: schaltet das ausgewählte Anzeigegerät aus...
  • Seite 73 Verwenden von MDC Alert Fault Device Dieses Menü zeigt eine Liste der Anzeigegeräte an, die folgende Fehler aufweisen: Lüfterfehler, Temperaturfehler, Helligkeitssensorfehler oder Lampenfehler. Wählen Sie ein Gerät aus der Liste aus. Die Schaltfläche Repair wird aktiviert. Klicken Sie auf die Schaltfläche „Aktualisieren“, um den Fehlerstatus des Anzeigegeräts zu aktualisieren. Das wiederhergestellte Anzeigegerät wird aus der Fault Device List entfernt.
  • Seite 74 Verwenden von MDC 3.4.9 Bildschirmanpassung Die Bildschirmeinstellungen (Kontrast, Helligkeit usw.) können angepasst werden. Wählen Sie Anzeigegeräte aus der Geräteliste aus, und klicken Sie dann auf die Registerkarte Picture. Benutzerdef. Wählen Sie ein Element aus, und ändern Sie die entsprechende Bildschirmeinstellung. Color und Tint sind nicht verfügbar, wenn die Eingangsquelle PC ist.
  • Seite 75 Verwenden von MDC Green Passt die Intensität der grünen Farbe des ausgewählten Anzeigegeräts an. Blue Passt die Intensität der blauen Farbe des ausgewählten Anzeigegeräts an. 3 Verwenden von MDC...
  • Seite 76 Verwenden von MDC Optionen Dynamic Contrast Ändert den Dynamic Contrast des ausgewählten Anzeigegeräts. Gamma Control Ändert den Gammawert des ausgewählten Anzeigegeräts. Auto Motion Plus Diese Option wird verwendet, um dynamische Bilder anzuschauen. Off: deaktiviert die Auto Motion Plus-Funktion Clear: stellt die Auto Motion Plus-Stufe auf klar ein. Dieser Modus eignet sich für die Anzeige lebendiger Bilder.
  • Seite 77 Verwenden von MDC Größe Picture Size Ändert die Bildschirmgröße des ausgewählten Anzeigegeräts. Das Element Detail wird deaktiviert, wenn Picture Size auf einen Modus eingestellt ist, der keine detaillierte Konfiguration unterstützt. Die Schaltflächen -/+ können zur Zoom-Änderung verwendet werden. Der Bildschirm kann mit den Nach-oben-/Nach-unten-/Nach-links-/Nach-rechts-Schaltflächen neu positioniert werden.
  • Seite 78 Verwenden von MDC 3.4.10 Anpassen des Tons Sie können die Toneinstellungen anpassen. Wählen Sie Anzeigegeräte aus der Geräteliste aus, und klicken Sie dann auf die Registerkarte Sound. Bass oder Treble ist deaktiviert, wenn das Element vom ausgewählten Gerät nicht unterstützt wird. Bass Anpassen der Bässe des ausgewählten Anzeigegeräts Treble...

  • Seite 79: Systemkonfiguration

    Verwenden von MDC 3.4.11 Systemkonfiguration Wählen Sie Anzeigegeräte aus der Geräteliste aus, und klicken Sie dann auf die Registerkarte System. Video Wall Die Funktion Video Wall kann verwendet werden, um einen Bildausschnitt anzuzeigen oder auf jedem der angeschlossenen Anzeigegeräte dasselbe Bild anzuzeigen. Video Wall ist nur aktiviert, wenn sich Geräte in der Gruppe befinden.
  • Seite 80 Verwenden von MDC Auswählen der Anzahl der horizontal anzuordnenden Teilbildschirme Bis zu 15 Teilbildschirme können in einer Reihe angeordnet werden. V kann maximal den Wert 6 haben, wenn H den Wert 15 hat. Auswählen der Anzahl der vertikal anzuordnenden Teilbildschirme Bis zu 15 Teilbildschirme können in einer Reihe angeordnet werden.
  • Seite 81 Verwenden von MDC Zur Einstellung von PIP erforderliche grundlegende Informationen werden im Menü angezeigt. PIP ist deaktiviert, wenn Video Wall ON ist. Beachten Sie, dass Picture Size deaktiviert ist, wenn PIP ON ist. PIP Size Anzeigen der PIP Size des aktuellen Anzeigegeräts. PIP Source Auswählen einer PIP-Eingangsquelle Sound Select...

  • Seite 82: Lüfter Und Temperatur

    Verwenden von MDC Allgemein User Auto Color Automatische Einstellung der Bildschirmfarben Nur im PC-Modus verfügbar. Auto Power Stellt das Gerät so ein, dass es sich automatisch einschaltet. Standby Control Aktiviert den Standby-Modus, wenn keine Eingangsquelle erkannt wird. Lüfter und Temperatur Konfiguriert die Einstellungen, die zur Erkennung der Lüfterdrehzahl und Innentemperatur zum Schutz des Geräts erforderlich sind.

  • Seite 83: Sicherheit

    Verwenden von MDC Sicherheit Safety Lock Sperren der Bildschirmmenüs Stellen Sie zum Entsperren der Menüs Safety Lock auf Off ein. Button Lock Sperren der Tasten am Anzeigegerät Stellen Sie zum Entsperren der Tasten Button Lock auf Off ein. OSD-Anzeige Source OSD Wählen Sie aus, ob eine Meldung angezeigt werden soll, wenn die Source geändert wird.
  • Seite 84 Verwenden von MDC Zeit Clock Set Ändert die aktuelle Uhrzeit auf dem ausgewählten Anzeigegerät in die Uhrzeit eines angeschlossenen PCs. Wenn auf dem Anzeigegerät keine Uhrzeit eingestellt ist, werden Null-Werte angezeigt. Timer On Time: legt fest, zu welcher Uhrzeit das ausgewählte Anzeigegerät eingeschaltet werden soll Off Time: legt fest, zu welcher Uhrzeit das ausgewählte Anzeigegerät ausgeschaltet werden soll Volume: legt die Lautstärke des Anzeigegeräts fest, wenn es von On Time eingeschaltet wird Source: legt die Eingangsquelle des Anzeigegeräts fest, wenn es von On Time eingeschaltet wird...
  • Seite 85 Verwenden von MDC Repeat: legt den Zeitraum fest, in dem der ausgewählte Timer wiederholt werden soll Once: Timer einmal aktivieren EveryDay: Timer täglich aktivieren Mon~Fri: Timer von Montag bis Freitag aktivieren Mon~Sat: Timer an Samstagen und Sonntagen aktivieren Manual: zur Auswahl der Wochentage, an denen der Timer aktiviert werden soll Die Kontrollkästchen zur Auswahl der Wochentage unter Repeat sind nur aktiviert, wenn Manual ausgewählt ist.

  • Seite 86: Einbrennschutz

    Verwenden von MDC Einbrennschutz Pixel Shift Verschiebt den Bildschirm leicht in bestimmten Zeitabständen, um ein Einbrennen zu verhindern. Screen Saver Diese Funktion verhindert das Einbrennen, wenn der Bildschirm des ausgewählten Anzeigegeräts für einen längeren Zeitraum nicht verwendet wird. Interval: legt die Wartezeit bis zur Aktivierung von Screen Saver (Bildschirmschoner) fest. Mode: Die Time-Einstellung kann für Mode jeweils unterschiedlich sein.

  • Seite 87: Tool-Einstellungen

    Verwenden von MDC Die Funktion Safety Screen verhindert das Einbrennen, wenn der Bildschirm eines Anzeigegeräts für einen längeren Zeitraum ein statisches Bild anzeigt. Lamp Control Lamp Control wird verwendet, um die Hintergrundbeleuchtung anzupassen und den Stromverbrauch zu reduzieren. Stellt die Hintergrundbeleuchtung für das gewählte Anzeigegerät zu einer gegebenen Zeit automatisch ein.
  • Seite 88 Verwenden von MDC Zurückset. Reset Picture Setzt die Bildschirmeinstellungen zurück. Reset Sound Setzt die Toneinstellungen zurück. Reset System Setzt die Systemeinstellungen zurück. Reset All Setzt gleichzeitig die Bildschirm-, Ton- und Systemeinstellungen zurück. Edit Column Zur Auswahl der Elemente, die in der Geräteliste angezeigt werden sollen. Information Zeigt die Programminformationen an 3 Verwenden von MDC...

  • Seite 89: Sonstige Funktionen

    Verwenden von MDC 3.4.13 Sonstige Funktionen Ändern der Größe eines Fensters Platzieren Sie den Mauszeiger auf einer Ecke des Programmfensters. Ein Pfeil erscheint. Bewegen Sie den Pfeil, um die Größe des Programmfensters anzupassen. 3 Verwenden von MDC...

  • Seite 90: Gruppenverwaltung

    Verwenden von MDC Gruppenverwaltung Erstellen von Gruppen Sie können Gruppen erstellen und die Gerätelisten pro Gruppe verwalten. Doppelte Gruppennamen sind nicht zulässig. Klicken Sie mit der rechten Maustaste, und wählen Sie in der auf der linken Seite des Programmfensters angezeigten Geräteliste Group>Edit aus. Klicken Sie im Fenster Edit Group auf Add on the same level oder Add on the sub level.
  • Seite 91 Verwenden von MDC Add on the sub level: erstellt eine Untergruppe unter der ausgewählten Gruppe. Geben Sie den Namen der Gruppe ein. Löschen von Gruppen Wählen Sie einen Gruppennamen aus, und klicken Sie auf Edit. Klicken Sie im Fenster Edit Group auf Delete. Klicken Sie auf Yes.

  • Seite 92: Zeitplanverwaltung

    Verwenden von MDC Zeitplanverwaltung Erstellen von Zeitplänen Zum Erstellen und Registrieren eines Zeitplans auf Gruppenebene. Klicken Sie im Zeitplanabschnitt auf der linken Seite des Programmfensters auf All Schedule List. Die Schaltfläche Add wird aktiviert. Klicken Sie auf die Schaltfläche Add. Das Fenster Add Schedule wird angezeigt. 3 Verwenden von MDC...
  • Seite 93 Verwenden von MDC Klicken Sie unterhalb von Device Group auf Add, und wählen Sie die Gruppe aus, der Sie einen Zeitplan hinzufügen möchten. Wählen Sie Date&Time/Action aus, und klicken Sie auf OK. Der Zeitplan wird hinzugefügt, und eine Liste der Zeitpläne wird in der Geräteliste angezeigt. Device Group: zur Auswahl einer Gruppe Date&Time Instant Execution: führt den Zeitplan sofort aus...
  • Seite 94 Verwenden von MDC 3.4.14 Handbuch zur Fehlerbehebung Problem Lösung Das Anzeigegerät, das Sie steuern Überprüfen Sie den Anschluss des RS232C-Kabels möchten, wird in der (kontrollieren Sie, ob das Kabel ordnungsgemäß mit dem Steuerungsinfotabelle nicht richtigen seriellen Anschluss verbunden ist). angezeigt. Stellen Sie sicher, dass kein weiteres Anzeigegerät mit der gleichen ID angeschlossen ist.
  • Seite 95 Verwenden von MDC Dieses Programm kann manchmal aufgrund eines Kommunikationsproblems zwischen dem PC und dem Anzeigegerät oder wegen elektromagnetischer Störungen, die von elektronischen Geräten in unmittelbarer Nähe stammen, versagen. 3 Verwenden von MDC...
  • Seite 96 Verwenden von MDC So können Sie die Eigenschaften der Anzeigegeräte anzeigen, wenn mehrere Anzeigegeräte verwendet werden Es wurde kein Anzeigegerät ausgewählt: Der Standardwert wird angezeigt. Es wurde ein Anzeigegerät ausgewählt: Die Einstellungen für das ausgewählte Anzeigegerät werden angezeigt. Es wurden zwei Anzeigegeräte ausgewählt (z. B. in der Reihenfolge ID 1 und ID 3): Die Einstellungen für ID 1 werden vor denen für ID 3 angezeigt.

  • Seite 97: Ändern Des Bild-Modus

    Bildschirmanpassung Konfigurieren Sie die Bildeinstellungen (Helligkeit, Farbtemp. usw.). Das Layout der Optionen im Menü Bild ist modellabhängig. Die im Menü Bild zur Verfügung stehenden Optionen können je nach dem ausgewählten externen Gerät und den unter Name bearb. konfigurierten Einstellungen unterschiedlich sein. (Weitere Informationen zu Name bearb.
  • Seite 98 Bildschirmanpassung Als Eingangsquelle ist AV, Komp. oder TV eingestellt: M o d u s D y n a m i s c h S t a n d a r d F i l m B e n u t z e r d . N a v i g .
  • Seite 99 Bildschirmanpassung Benutzerd. Passen Sie nach Bedarf unter Bild Farbton Wenn Sie die Einstellungen unter Benutzerd. ändern, werden die Moduseinstellungen auf Benutzerd. eingestellt. Diese Funktion ist verfügbar, wenn Optimalkontrast deaktiviert ist Aus. (Einzelheiten zu Optimalkontrast finden Sie auf Seite seite 114) 4.2.1 Konfigurieren der Benutzerd.
  • Seite 100 Bildschirmanpassung Gamma(Natürlich/Modus1/Modus2/Modus3) Einstellen der Helligkeit im mittleren Bereich (Gamma) des Bilds. Natürlich wird das Originalbild angezeigt. Mit Modus1 wird das Bild heller als im Modus Natürlich angezeigt. Mit Modus2 wird der Bildschirm dunkler als mit Modus1 angezeigt. Mit Modus3 werden die dunkleren Stellen des Bilds dunkler und die helleren Stellen heller angezeigt. Drücken Sie die Taste um zur gewünschten Option zu wechseln und drücken Sie [ ].
  • Seite 101 Bildschirmanpassung Als Eingangsquelle ist AV, Komp. oder TV eingestellt: B e n u t z e r d . K o n t r a s t 1 0 0 H e l l i g k e i t S c h ä...
  • Seite 102 Bildschirmanpassung Farbtemp. Stellen Sie die allgemeine Farbtemperatur des Bilds ein. Diese Funktion ist verfügbar, wenn Optimalkontrast deaktiviert ist Aus. (Einzelheiten zu Optimalkontrast finden Sie auf Seite seite 114) Wenn Sie die Einstellungen unter Farbtemp. ändern, werden die Moduseinstellungen auf Benutzerd. eingestellt.

  • Seite 103: Farbanpassung

    Bildschirmanpassung Farbanpassung Sie können die Farbeinstellungen des Bilds ändern, indem Sie die Werte für Rot, Grün Blau anpassen. (Bereich: 0~100) Ein höherer Wert erhöht die Intensität der ausgewählten Farbe. Diese Option ist verfügbar, wenn als Eingangsquelle oder eingestellt ist. Diese Funktion ist nicht verfügbar, wenn Farbtemp.
  • Seite 104 Bildschirmanpassung Color Temp. Passt die Farbtemperatur (Rot/Grün/Blau) an. (Bereich: 5000K–15000K) Diese Funktion ist verfügbar, wenn Optimalkontrastund Farbtemp. deaktiviert sind Aus. (Weitere Informationen zu Farbtemp. Optimalkontrast finden Sie auf den Seiten seite 102 und seite 114.) 4.5.1 Konfigurieren der Einstellungen für die Color Temp. Dieses Gerät kann nur mit der Fernbedienung gesteuert werden.

  • Seite 105: Konfigurieren Der Einstellungen Für Die Bildjustierung

    Bildschirmanpassung Bildjustierung Verbessern der Bildqualität durch Entfernen von (statischem) Rauschen, wie Flackern oder Zittern der Anzeige. Diese Option ist verfügbar, wenn als Eingangsquelle eingestellt ist. 4.6.1 Konfigurieren der Einstellungen für die Bildjustierung Dieses Gerät kann nur mit der Fernbedienung gesteuert werden. Drücken Sie die Taste MENU auf der Fernbedienung.

  • Seite 106: Auto Einstellung

    Bildschirmanpassung Auto Einstellung Automatisches Anpassen der Einstellungen für Grob, Fein, H-Position und V-Position. Mit dieser Funktion können Sie Rauschen auf dem Bildschirm automatisch erkennen und entfernen sowie die Position des Bilds korrigieren lassen. Diese Funktion wird automatisch ausgeführt, sobald die Auflösung des Bildschirms geändert wird. Diese Option ist verfügbar, wenn als Eingangsquelle eingestellt ist.

  • Seite 107: Konfigurieren Der Einstellungen Für Den Signalabgleich

    Bildschirmanpassung Signalabgleich Mit dieser Funktion wird ein schwaches RGB-Signal, das über ein langes Kabel übertragen wird, verstärkt. Diese Funktion ist verfügbar, wenn als Eingangsquelle ausgewählt ist und Optimalkontrast deaktiviert ist Aus. (Einzelheiten zu Optimalkontrast finden Sie auf Seite seite 114) 4.8.1 Konfigurieren der Einstellungen für den Signalabgleich Dieses Gerät kann nur mit der Fernbedienung gesteuert werden.
  • Seite 108 Bildschirmanpassung Drücken Sie die Taste um zur gewünschten Option zu wechseln und drücken Sie [ Das folgende Fenster wird angezeigt. R - G a i n N a v i g . E i n s t . Z u r ü c k Festlegen der Werte für RGB (Rot/Grün/Blau) Gain und Offset.

  • Seite 109: Ändern Des Bildformats

    Bildschirmanpassung Format Ändern des Bildformats. 4.9.1 Ändern des Bild-Formats Dieses Gerät kann nur mit der Fernbedienung gesteuert werden. Drücken Sie die Taste MENU auf der Fernbedienung. Drücken Sie die Taste um zu Bild zu wechseln und drücken Sie [ Drücken Sie die Taste um zu Format zu wechseln und drücken Sie [...
  • Seite 110 Bildschirmanpassung Als Eingangsquelle ist AV oder Komp. eingestellt: F o r m a t 1 6 : 9 Z o o m 1 Z o o m 2 4 : 3 B i l d a n p a s s u n g B e n u t z e r d .

  • Seite 111: Aktivieren Von Digitale Rm

    Bildschirmanpassung 4.10 Digitale RM Verbessern der Bildqualität durch Minimieren des (statischen) Rauschens auf dem Bildschirm. Diese Option ist verfügbar, wenn als Eingangsquelle AV, Komp. oder eingestellt ist. Digitale RM wird nicht von allen Auflösungen unterstützt. 4.10.1 Aktivieren von Digitale RM Dieses Gerät kann nur mit der Fernbedienung gesteuert werden.

  • Seite 112: Konfigurieren Der Einstellungen Für Den Hdmi-Schwarzwert

    Bildschirmanpassung 4.11 HDMI-Schwarzwert Wenn Sie das Gerät über ein DVI-Kabel an einen DVD-Player oder eine Set-Top-Box anschließen, verschlechten sich möglicherweise Kontrast und Farbe und das Bild erscheint dunkler. Korrigieren Sie in diesem Fall die verschlechterte Bildqualität mit HDMI-Schwarzwert. (Normal/Gering) Diese Option ist verfügbar, wenn ein externes Gerät mit HDMI-Anschluss angeschlossen ist und als Eingangsquelle eingestellt ist.

  • Seite 113: Filmmodus

    Bildschirmanpassung 4.12 Filmmodus Verbessern der Bildqualität für eine bessere Fernseherfahrung beim Wiedergeben eines Films. Diese Option ist verfügbar, wenn als Eingangsquelle AV, Komp. oder eingestellt ist. Diese Option ist nur dann verfügbar, wenn unter „HDMI“-Modus als Scan-Modus „Interlace“ eingestellt ist. Sie ist nicht im Progressive Scan-Modus verfügbar. Wenn diese Funktion aktiv ist, werden Untertitel möglicherweise verzerrt angezeigt.

  • Seite 114: Ändern Der Einstellungen Für Den Optimalkontrast

    Bildschirmanpassung 4.13 Optimalkontrast Hiermit wird der optimale Kontrast beibehalten, indem der Kontrast zwischen den Objekten und dem Hintergrund automatisch angepasst wird. Sie können Optimalkontrast aktivieren und deaktivieren. (Aus/Ein) 4.13.1 Ändern der Einstellungen für den Optimalkontrast Dieses Gerät kann nur mit der Fernbedienung gesteuert werden. Drücken Sie die Taste MENU auf der Fernbedienung.

  • Seite 115: Lampensteuerung

    Bildschirmanpassung 4.14 Lampensteuerung Mit dieser Funktion wird die Helligkeit der Hintergrundbeleuchtung angepasst, um den Energieverbrauch zu senken. (Bereich: 0~100) Diese Option ist verfügbar, wenn Optimalkontrast deaktiviert ist. (Einzelheiten zu Optimalkontrast finden Sie auf Seite seite 114) 4.14.1 Ändern der Einstellungen für die Lampensteuerung Dieses Gerät kann nur mit der Fernbedienung gesteuert werden.

  • Seite 116: Aktivieren Der Funktion Bild Zurücksetzen

    Bildschirmanpassung 4.15 Bild zurücksetzen Wiederherstellen der Standardwerte für die Bildeinstellungen. 4.15.1 Aktivieren der Funktion Bild zurücksetzen Dieses Gerät kann nur mit der Fernbedienung gesteuert werden. Drücken Sie die Taste MENU auf der Fernbedienung. Drücken Sie die Taste um zu Bild zu wechseln und drücken Sie [ Drücken Sie die Taste um zu...

  • Seite 117: Anpassen Des Tons

    Anpassen des Tons Konfigurieren der Toneinstellungen (Ton) für das Gerät Modus Wählen Sie einen Tonmodus (Modus), der für die Einsatzumgebung des Geräts geeignet ist. 5.1.1 Ändern der Moduseinstellung Dieses Gerät kann nur mit der Fernbedienung gesteuert werden. Drücken Sie die Taste MENU auf der Fernbedienung.
  • Seite 118 Anpassen des Tons Benutzerd. Sie können die Toneinstellungen nach Ihren Wünschen anpassen. 5.2.1 Konfigurieren der Benutzerd. Einstellungen Dieses Gerät kann nur mit der Fernbedienung gesteuert werden. Drücken Sie die Taste MENU auf der Fernbedienung. Drücken Sie die Taste um zu zu wechseln und drücken Sie [ Drücken Sie die Taste um zu...
  • Seite 119 Anpassen des Tons Auto. Lautst. Mit dieser Funktion können Sie die Lautstärke auf einen gewünschten Wert einstellen, wenn sie sehr viel höher oder niedriger als normal ist. 5.3.1 Ändern der Einstellungen für Auto. Lautst. Dieses Gerät kann nur mit der Fernbedienung gesteuert werden. Drücken Sie die Taste MENU auf der Fernbedienung.

  • Seite 120: Einstellen Der Funktion Srs Ts Xt

    Anpassen des Tons SRS TS XT Mit dieser Funktion können Sie auch mit nur zwei Lautsprechern die großartige und reiche Tonqualität von 5.1-Kanallautsprechern genießen. TruSurround (TS) XT bietet realistischen Surround Sound über ein 2-Kanallautsprechersystem (z. B. die eingebauten Lautsprecher). Es ist vollständig kompatibel mit allen Mehrkanalformaten.

  • Seite 121: Ton Zurücksetzen

    Anpassen des Tons Ton zurücksetzen Zurücksetzen der Toneinstellungen auf die werkseitigen Standardwerte. 5.5.1 Zurücksetzen der Toneinstellungen (Ton zurücksetzen) Dieses Gerät kann nur mit der Fernbedienung gesteuert werden. Drücken Sie die Taste MENU auf der Fernbedienung. Drücken Sie die Taste um zu zu wechseln und drücken Sie [ Drücken Sie die Taste um zu...

  • Seite 122: Einstellungen

    Einstellungen Sie können bei Bedarf zusätzliche Einstellungen konfigurieren. Sprache Hiermit können Sie die Menüsprache festlegen. English Deutsch Español Français Italiano Svenska Português Türkçe Die Änderungen der Spracheinstellung werden nur auf das Bildschirmmenü übernommen. Sie werden nicht auf andere Funktionen des PCs übernommen. 6.1.1 Ändern der Sprache Dieses Gerät kann nur mit der Fernbedienung gesteuert werden.
  • Seite 123 Einstellungen Zeit Sie können die Uhr stell. oder den Sleep-Timer konfigurieren. Außerdem können Sie das Gerät mithilfe der Timer-Funktion so einstellen, dass es zu einer angegebenen Zeit automatisch ein- oder ausgeschaltet wird. 6.2.1 Uhr stell. Einstellen der aktuellen Uhrzeit. Ändern der Einstellungen für die Option Uhr stell. Dieses Gerät kann nur mit der Fernbedienung gesteuert werden.

  • Seite 124: Einstellen Des Sleep-Timers

    Einstellungen 6.2.2 Sleep-Timer Hiermit stellen Sie das Gerät so ein, dass es nach einem angegebenen Zeitraum automatisch ein- oder ausgeschaltet wird. Sie können einstellen, dass das Gerät nach 30, 60, 90, 120, 150 oder 180 Minuten ab der aktuellen Uhrzeit ausgeschaltet wird. Einstellen des Sleep-Timers Dieses Gerät kann nur mit der Fernbedienung gesteuert werden.

  • Seite 125: Einstellen Des Timers

    Einstellungen 6.2.3 Timer1 / Timer2 / Timer3 Hiermit stellen Sie das Gerät so ein, dass es zu einer angegebenen Zeit automatisch ein- oder ausgeschaltet wird. Das Gerät wird mit den Einstellungen für Lautstärke und Eingangsquelle eingeschaltet, die beim Ausschalten des Geräts konfiguriert waren. Einstellen des Timers Dieses Gerät kann nur mit der Fernbedienung gesteuert werden.

  • Seite 126: Feiertagsverwaltung

    Einstellungen 6.2.4 Feiertagsverwaltung Hiermit wird der Timer während eines als Feiertag festgelegten Zeitraums deaktiviert. Einstellen der Feiertagsverwaltung Dieses Gerät kann nur mit der Fernbedienung gesteuert werden. Drücken Sie die Taste MENU auf der Fernbedienung. Drücken Sie die Taste um zu Einstellungen zu wechseln und drücken Sie [ Drücken Sie die Taste...

  • Seite 127: Menütransparenz

    Einstellungen Menütransparenz Einstellen der Transparenz für die Menüfenster: Hoch, Mittel, Gering, Deckend Wählen Sie Menütransparenz und wechseln Sie zur gewünschten Option. Als Vorschau für die ausgewählte Transparenz wird das Menüfenster angezeigt. Wählen Sie die gewünschte Option und drücken Sie [ ] oder [ ].

  • Seite 128: Tastensperre

    Einstellungen Tastensperre Aktivieren Sie die Tastensperre des Geräts, um Störungen oder unbeabsichtigte Änderungen der Einstellungen zu verhindern, oder ändern Sie die PIN der Tastensperre. 6.4.1 PIN ändern Ändern der PIN, die zum Aktivieren der Tastensperre benötigt wird. Die Standard-PIN lautet „0000“. Wählen Sie ändern, um das Feld für die Eingabe der PIN zu öffnen.

  • Seite 129: Einstellen Der Funktion Sperren

    Einstellungen Geben Sie die neue PIN noch einmal ein. P I N ä n d e r n N e u e P I N b e s t ä t i g e n 0 . . 9 E i n s t . E i n g a b e Z u r ü...
  • Seite 130 Einstellungen Energiesparmod. Mithilfe des Energiesparmod. können Sie Energie sparen. Wenn der Energiesparmodus aktiv ist, wird der Stromverbrauch zum Sparen von Energie gesenkt. 6.5.1 Einstellen des Energiesparmod. Dieses Gerät kann nur mit der Fernbedienung gesteuert werden. Drücken Sie die Taste MENU auf der Fernbedienung.

  • Seite 131: Aktivieren Der Videowand

    Einstellungen Videowand Hiermit können Sie die Bildschirme mehrerer angeschlossener Anzeigegeräte so anpassen, dass sie eine Videowand bilden. Zudem können Sie einen Bildaussschnitt oder das gleiche Bild auf allen angeschlossenen Anzeigegeräten anzeigen. Weitere Informationen zum Anzeigen mehrerer Bilder finden Sie in der MDC-Hilfe oder dem MagicInfo- Benutzerhandbuch.

  • Seite 132: Ändern Des Formats

    Einstellungen 6.6.2 Format Wählen Sie das Format aus, mit dem Sie die Bilder auf mehreren Anzeigegeräten anzeigen möchten. Vollbild: Anzeigen der Bilder als Vollbild. Natural: Anzeigen der Bilder mit der ursprünglichen Auflösung ohne sie zu vergrößern oder zu verkleinern. Ändern des Formats Dieses Gerät kann nur mit der Fernbedienung gesteuert werden.

  • Seite 133: Einstellen Der Option Horizontal

    Einstellungen 6.6.3 Horizontal Mit dieser Funktion wird der Bildschirm automatisch entsprechend der Anzahl der horizontalen Teilbildschirme unterteilt. Geben Sie die Anzahl der horizontal anzuordnenden Teilbildschirme an. Das Bild wird horizontal entsprechend der angegebenen Anzahl aufgeteilt. Horizontal können bis zu 15 Teilbildschirme angeordnet werden. Einstellen der Option Horizontal Dieses Gerät kann nur mit der Fernbedienung gesteuert werden.

  • Seite 134: Einstellen Der Option Vertikal

    Einstellungen 6.6.4 Vertikal Mit dieser Funktion wird der Bildschirm automatisch entsprechend der Anzahl der vertikalen Teilbildschirme unterteilt. Geben Sie die Anzahl der vertikal anzuordnenden Teilbildschirme an. Das Bild wird vertikal entsprechend der angegebenen Anzahl aufgeteilt. Vertikal können bis zu 15 Teilbildschirme angeordnet werden. Einstellen der Option Vertikal Dieses Gerät kann nur mit der Fernbedienung gesteuert werden.

  • Seite 135: Ändern Der Bildschirmposition

    Einstellungen 6.6.5 Bildschirmposition Sie können die Anordnung der Teilbildschirme Ihren Wünschen entsprechend ändern, indem Sie die Teilbildschirme mit der Funktion Bildschirmposition anhand ihrer Nummer verschieben. Wählen Sie „Bildschirmposition“, um die Anordnung der Teilbildschirme (dargestellt mit einer Zahl) anzuzeigen, die bei den Einstellungen für „Horizontal“ und „Vertikal“ festgelegt wurden. Um die Anordnung nach Ihren Wünschen anzupassen, verschieben Sie eine Zahl (Teilbildschirm) mithilfe der Richtungstasten auf der Fernbedienung und drücken Sie [ Ändern der Bildschirmposition...

  • Seite 136: Einstellen Von Pixel-Shift

    Einstellungen Sicherheitsbild Mit der Funktion Sicherheitsbild wird das Einbrennen von Nachbildern auf dem Bildschirm verhindert, wenn ein Standbild über einen längeren Zeitraum angezeigt wird. Mithilfe der Funktion Sicherheitsbild können Sie verschiedene Einstellungen konfigurieren, um den Bildschirm zu schützen. 6.7.1 Pixel-Shift Verhindert das Einbrennen von Nachbildern, indem die Pixel in festgelegten Intervallen leicht verschoben werden.
  • Seite 137 Einstellungen Je höher der Wert, desto geringer die Gefahr des Einbrennens von Nachbildern, aber es besteht die Möglichkeit, dass das Bild dann geringfügig flackert. Vertikal Hiermit legen Sie fest, wie viele Pixel vertikal verschoben werden sollen. (Bereich: 0~4) V e r t i k a l N a v i g .
  • Seite 138 Einstellungen 6.7.2 Timer Sie können den Bildschirm problemlos schützen, indem Sie mit dem Timer den Modus zur Vermeidung von Nachbildern aktivieren. (Balken und Löschen) Einstellen des Timers Dieses Gerät kann nur mit der Fernbedienung gesteuert werden. Drücken Sie die Taste MENU auf der Fernbedienung.

  • Seite 139: Einstellen Der Modi Balken / Löschen

    Einstellungen Periode Hiermit legen Sie das Zeitintervall fest, indem der Timer aktiviert werden soll. (Bereich: 1 bis 10 Stunden) P e r i o d e S t u n d e E i n s t . E i n g a b e Z u r ü...

  • Seite 140: Einstellen Der Seitenbalken

    Einstellungen 6.7.4 Seitenbalken Hiermit können Sie die Helligkeit der grauen Farbe für leere Bereiche auf dem Bildschirm einstellen. (Aus Hell / Dunkel) Einstellen der Seitenbalken Dieses Gerät kann nur mit der Fernbedienung gesteuert werden. Drücken Sie die Taste MENU auf der Fernbedienung. Drücken Sie die Taste um zu Einstellungen...

  • Seite 141: Einstellen Der Anschaltkorrektur

    Einstellungen Anschaltkorrektur Sie können die Aufwärmzeit einstellen, die der Bildschirm benötigt, bis er nach dem Drücken der Netztaste eingeschaltet wird. (Bereich: 0 – 50 Sekunden) 6.9.1 Einstellen der Anschaltkorrektur Dieses Gerät kann nur mit der Fernbedienung gesteuert werden. Drücken Sie die Taste MENU auf der Fernbedienung.

  • Seite 142: Menüdrehung

    Einstellungen 6.10 Menüdrehung Sie können das Menüfenster drehen und im Hochformat anzeigen, wenn das Gerät im Hochformat ausgerichtet ist. 6.10.1 Ändern der Menüausrichtung (Menüdrehung) Dieses Gerät kann nur mit der Fernbedienung gesteuert werden. Drücken Sie die Taste MENU auf der Fernbedienung. Drücken Sie die Taste um zu Einstellungen...

  • Seite 143: Erweiterte Einstellungen

    Einstellungen 6.11 Erweiterte Einstellungen Sie können erweiterte Einstellungen für Ihr Anzeigegerät konfigurieren. 6.11.1 Temperatur Sie können Ihre Gerät schützen, indem Sie die Schutzfunktion zum Messen der inneren Temperatur verwenden. Konfigurieren der Temperatursteuerung Dieses Gerät kann nur mit der Fernbedienung gesteuert werden. Drücken Sie die Taste MENU auf der Fernbedienung.

  • Seite 144: Ändern Der Einstellungen Für Auto-Strom

    Einstellungen 6.11.2 Auto-Strom Diese Funktion schaltet das Gerät automatisch ein, wenn das Netzkabel wieder angeschlossen oder der Netzschalter [POWER S/W] auf der Rückseite des Geräts eingeschaltet wird. Das Gerät muss zuerst mit der Netztaste auf der Fernbedienung ausgeschaltet werden, damit diese Funktion verfügbar ist. Sie müssen zum Einschalten des Geräts nicht die Netztaste drücken.

  • Seite 145: Einstellen Der Benutzer-Auto-Farben

    Einstellungen 6.11.3 Benutzer-Auto-Farben Einstellen der Benutzer-Auto-Farben Dieses Gerät kann nur mit der Fernbedienung gesteuert werden. Drücken Sie die Taste MENU auf der Fernbedienung. Drücken Sie die Taste um zu Einstellungen zu wechseln und drücken Sie [ Drücken Sie die Taste / , um zu Erweiterte Einstellungen zu wechseln und drücken Sie [...

  • Seite 146: Standby-Steuerung

    Einstellungen 6.11.4 Standby-Steuerung Sie können einstellen, dass der Bildschirm in den Standby-Modus wechselt, sobald ein Eingangssignal ansteht. Einstellen der Standby-Steuerung Drücken Sie die Taste MENU auf der Fernbedienung. Drücken Sie die Taste um zu Einstellungen zu wechseln und drücken Sie [ Drücken Sie die Taste / , um zu Erweiterte Einstellungen...

  • Seite 147: Einstellen Des Lampenzeitplans

    Einstellungen 6.11.5 Lampenzeitplan Einstellen des Lampenzeitplans Dieses Gerät kann nur mit der Fernbedienung gesteuert werden. Sie müssen zuerst die Uhr einstellen. Drücken Sie die Taste MENU auf der Fernbedienung. Drücken Sie die Taste um zu Einstellungen zu wechseln und drücken Sie [ Drücken Sie die Taste / , um zu Erweiterte Einstellungen...
  • Seite 148 Einstellungen OSD bei ungeeign. Modus O S D b e i u n g e e i g n . M o d u s A u s E i n N a v i g . E i n g a b e Z u r ü...

  • Seite 149: Alle Zurücksetzen

    Einstellungen 6.12 Einstellung zurücks. Mit dieser Option werden die unter „Einstellungen“ konfigurierten Werte auf die werkseitigen Standardwerte zurückgesetzt. 6.12.1 Zurücksetzen der Einstellungen (Einstellung zurücks.) Dieses Gerät kann nur mit der Fernbedienung gesteuert werden. Drücken Sie die Taste MENU auf der Fernbedienung. Drücken Sie die Taste um zu Einstellungen...

  • Seite 150: Handbuch Zur Fehlerbehebung

    Samsung-Kundendienstcenter 7.1.1 Testen des Geräts Bevor Sie sich an das Samsung-Kundendienstcenter wenden, testen Sie Ihr Gerät folgendermaßen. Wenn das Problem weiterhin besteht, wenden Sie sich an das Samsung-Kundendienstcenter. Überprüfen Sie, ob Ihr Gerät ordnungsgemäß funktioniert, indem Sie die Funktion für den Gerätetest verwenden.
  • Seite 151 Handbuch zur Fehlerbehebung 7.1.3 Überprüfen Sie folgenden Punkte. Installationsproblem (PC-Modus) Der Bildschirm wird ständig ein- und Überprüfen Sie die Kabelverbindung zwischen ausgeschaltet. dem Gerät und dem PC. ("2.2Anschließen und Verwenden eines PCs") Diese Bereiche werden nicht vom Monitor Wenn ein HDMI- oder HDMI-DVI-Kabel an den Monitor und den PC angeschlossen ist, sehen Sie verursacht.
  • Seite 152 Handbuch zur Fehlerbehebung Bildschirmproblem Das Bild ist unscharf. Das Bild ist Führen Sie die Grob- und die Feineinstellung verschwommen. durch. Entfernen Sie alle Zubehörteile (Videoverlängerungskabel usw.) und versuchen Sie es erneut. Stellen Sie Auflösung und Frequenz auf die empfohlenen Werte ein. Das Bild ist verwackelt oder zittert.
  • Seite 153 Handbuch zur Fehlerbehebung Tonproblem Die Lautstärke ist zu niedrig. Einstellen der Lautstärke. Wenn die Lautstärke auch nach dem Einstellen auf den höchsten Wert noch zu niedrig ist, stellen Sie die Lautstärke Ihrer PC-Soundkarte oder des Softwareprogramms ein. Der Ton ist zu konturlos. Passen Sie die Höhen Tiefen...
  • Seite 154 Handbuch zur Fehlerbehebung FAQs Frage Antwort Wie kann ich die Frequenz Stellen Sie die Frequenz auf Ihrer Grafikkarte ein. ändern? "Windows XP": Wechseln Sie zu Systemsteuerung Darstellung und Designs Anzeige Einstellungen Erweitert Bildschirm und passen Sie die Frequenz unter Bildschirmeinstellungen an. "Windows ME/2000": Wechseln Sie zu Systemsteuerung Anzeige Einstellungen...
  • Seite 155 Handbuch zur Fehlerbehebung Frage Antwort Wie wird die Auflösung "Windows XP": Wechseln Sie zu Systemsteuerung eingestellt? Darstellung und Designs Anzeige Einstellungen und passen Sie die Auflösung an. "Windows ME/2000": Wechseln Sie zu Systemsteuerung Anzeige Einstellungen und passen Sie die Auflösung an. "Windows Vista": Wechseln Sie zu Systemsteuerung Darstellung und Anpassung Anpassung...

  • Seite 156: Technische Daten

    Technische Daten Allgemein Modellname 320BX 400BX 460BX Display Größe 32 Zoll (80 cm) 40 Zoll (101 cm) 46 Zoll (116 cm) Anzeigebereich 697,6845 mm 885,6 mm (H) x 1018,08 mm (H) (H) x 392.256 498,15 mm (V) x 572,67 mm (V)
  • Seite 157 Technische Daten Modellname 320BX 400BX 460BX Plug & Play Dieser Monitor kann auf jedem Plug & Play-fähigen System installiert werden. Durch den Datenaustausch zwischen dem Monitor und dem Computersystem werden die Monitoreinstellungen optimiert. Die Installation des Monitors wird automatisch durchgeführt.

  • Seite 158: Energiesparmodus

    Betrieb modus(DPM) (Netzschalter) Stromversorgungsanzeige Grün Blinkt Gelb Leistungsaufnahme Auslegung 320BX : 120 W Weniger als Weniger als Weniger als 400BX : 180 W 460BX : 220 W Typisch 320BX : 94 W 400BX : 158 W 460BX : 191 W Der angezeigte Stromverbrauch kann je nach den Betriebsbedingungen oder wenn die Einstellungen geändert werden, unterschiedlich sein.

  • Seite 159: Voreingestellter Timing-Modus

    Technische Daten Voreingestellter Timing-Modus Bei diesem Gerät können Sie aufgrund der Beschaffenheit des Bildschirms für jedes Bildschirmformat nur eine optimale Auflösung einstellen. Wenn Sie statt der vorgegebenen Auflösung eine andere verwenden, verschlechtert sich möglicherweise die Bildqualität. Um dies zu vermeiden, wird empfohlen, dass Sie die für Ihren Monitor angegebene optimale Auflösung wählen.
  • Seite 160 Technische Daten Synchronisat Horizontalfrequenz Vertikalfrequenz Pixeltakt Anzeigemodus ionspolarität (kHz) (Hz) (MHz) (H/V) VESA, 1280 x 960 60,000 60,000 108,000 VESA, 1280 x 1024 63,981 60,020 108,000 VESA, 1280 x 1024 79,976 75,025 135,000 VESA, 1360 x 768 47,712 60,015 85,500 VESA, 1366 x 768 47,712 59,790...

  • Seite 161: Anhang

    Anhang Kontakt zu SAMSUNG WORLDWIDE Falls Sie Fragen oder Anregungen zu Samsung-Produkten haben, wenden Sie sich bitte an das SAMSUNG-Kundendienstcenter. NORTH AMERICA U.S.A 1-800-SAMSUNG (726-7864) http://www.samsung.com CANADA 1-800-SAMSUNG (726-7864) http://www.samsung.com/ca http://www.samsung.com/ch_fr (French) MEXICO 01-800-SAMSUNG (726-7864) http://www.samsung.com LATIN AMERICA ARGENTINA 0800-333-3733 http://www.samsung.com...
  • Seite 162 07001 33 11 http://www.samsung.com CROATIA 062 SAMSUNG (062 726 7864) http://www.samsung.com CZECH 800 - SAMSUNG (800-726786) http://www.samsung.com Samsung Zrt., česká organizační složka, Oasis Florenc, Sokolovská394/17, 180 00, Praha 8 DENMARK 70 70 19 70 http://www.samsung.com FINLAND 030 - 6227 515 http://www.samsung.com...
  • Seite 163 Anhang EUROPE PORTUGAL 808 20 - SAMSUNG (808 20 http://www.samsung.com 7267) RUMANIA From landline : 08010-SAMSUNG http://www.samsung.com (7267864) From landline & mobile : (+40) 21 206 01 10 SERBIA 0700 Samsung (0700 726 7864) http://www.samsung.com SLOVAKIA 0800 - SAMSUNG http://www.samsung.com...
  • Seite 164 BELARUS 810-800-500-55-500 http://www.samsung.com MOLDOVA 00-800-500-55-500 http://www.samsung.com ASIA PACIFIC AUSTRALIA 1300 362 603 http://www.samsung.com NEW ZEALAND 0800 SAMSUNG (0800 726 786) http://www.samsung.com CHINA 400-810-5858 http://www.samsung.com HONG KONG (852) 3698 - 4698 http://www.samsung.com/hk http://www.samsung.com/ hk_en/ INDIA 1800 1100 11 http://www.samsung.com...
  • Seite 165 Anhang MIDDlE EAST IRAN 021-8255 http://www.samsung.com OMAN 800-SAMSUNG (726-7864) http://www.samsung.com KUWAIT 183-2255 http://www.samsung.com BAHRAIN 8000-4726 http://www.samsung.com EGYPT 08000-726786 http://www.samsung.com JORDAN 800-22273 http://www.samsung.com MOROCCO 080 100 2255 http://www.samsung.com SAUDI ARABIA 9200-21230 http://www.samsung.com U.A.E 800-SAMSUNG (726-7864) http://www.samsung.com AFRICA CAMEROON 7095- 0077 http://www.samsung.com...

  • Seite 166: Optimale Bildqualität Und Vermeidung Des Einbrennens Von Nachbildern

    Anhang Optimale Bildqualität und Vermeidung des Einbrennens von Nachbildern Optimale Bildqualität Um optimale Bildqualität zu erhalten, wechseln Sie auf Ihrem PC zur Systemsteuerung und passen Sie die Auflösung und die Bildwiederholfrequenz folgendermaßen an. Die Bildqualität von TFT LCDs kann sich verschlechtern, wenn nicht die optimale Auflösung ausgewählt wird. 32 Zoll Auflösung: 1366 X 768 Vertikalfrequenz (Bildwiederholfrequenz): 60 Hz...
  • Seite 167 Anhang Bildschirm zurückbleiben. Um dies zu verhindern, muss die akkumulierte Spannungsdifferenz gesenkt werden. Black Matrix Farbfilter Gemeinsame Elektrode (ITO) Quelle Entleeren Speicherkondensator Gate Pixelelektrode (Cs) (ITO) Datenbusleitung Ausschalten, Bildschirmschoner und Energiesparmodus Schalten Sie das Gerät nach 20 stündigem Betrieb für 4 Stunden aus. Schalten Sie das Gerät nach 12 stündigem Betrieb für 2 Stunden aus.
  • Seite 168 Anhang Wie empfehlen die Verwendung eines Bildschirmschoners. Wir empfehlen zudem einen Bildschirmschoner mit einer einzigen Farbe oder bewegten Bildern. Regelmäßiger Farbwechsel Type 1 Type 2 FLIGHT TIME FLIGHT TIME OZ348 20:30 OZ348 20:30 UA102 21:10 UA102 21:10 Verwenden Sie zwei Farben Wechseln Sie wie oben gezeigt alle 30 Minuten zwischen zwei Farben.
  • Seite 169 Anhang Bildlauf Effekt: Ein schwarzer Balken bewegt sich horizontal. Horizontal bar with Black color FLIGHT TIME OZ348 20:30 UA102 21:10 Bildbalken Effekt: Zwei schwarze Balken bewegen sich vertikal und horizontal. FLIGHT TIME Horizontal bar OZ348 20:30 UA102 21:10 Bildlöschfunktion Bildlauf Effekt: Ein schwarzer Balken bewegt sich horizontal.
  • Seite 170 Anhang Terminologie Punktabstand Der Monitor und der Bildschirm sind aus roten, grünen und blauen Punkten aufgebaut. Je geringer der Abstand zwischen den Punkten, desto höher die Auslösung. Der Punktabstand ist der kürzeste Abstand zwischen den Punkten gleicher Farbe. Der Punktabstand wird in Millimetern angegeben. Vertikalfrequenz Auf dem Monitor wird ein einziges Bild mehrere Male pro Sekunde (wie bei einer flackernden Leuchtstoffröhre) angezeigt, um das vom Zuschauer wahrgenommene Bild wiederzugeben.
  • Seite 171 Anhang Multiple Display Control (MDC) MDC (Multiple Display Control) ist eine Anwendung, mit der Sie problemlos mehrere Anzeigegeräte gleichzeitig über einen PC steuern können. Die Kommunikation zwischen dem PC und dem Monitor wird über RS232C-Kabel (serielle Datenübertragung) und RJ45-Kabel (LAN) ermöglicht. DVD (Digital Versatile Disc) Eine DVD ist ein Speichermedium von der Größe einer CD, auf dem Multimedia-Anwendungen (Audio, Video oder Spiele) mithilfe einer MPEG-2-Bildkompressionstechnologie gespeichert werden können.

  • Seite 172: Ordnungsgemäße Entsorgung

    Anhang Ordnungsgemäße Entsorgung Korrekte Entsorgung von Altgeräten (Elektroschrott) (In den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem) Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der dazugehörigen Dokumentation gibt an, dass das Produkt und Zubehörteile (z. B. Ladegerät, Kopfhörer, USB-Kabel) nach ihrer Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden dürfen.
  • Seite 173 Index Alle zurücksetzen Konfigurieren der Auflösung Ändern der Sprache Konfigurieren der Transparenz Anpassen des Tons Kontrast Anschluss Auto Einstellung Auto Lautst Lieferbares Zubehör AutoStrom Menüdrehung Balance Modus Batterien Benutzerdefinierte Toneinstellungen Bildanpassung PCAnschluss Bildschirmposition Problembericht Energiesparmodus RS232CAnschluss Farbe Schärfe Farbtemp SleepTimer Farbton Sperrfunktion Fenster der benutzerdefinierten Einstellungen...
  • Seite 174 Index Zeit Zoom1/Zoom2 Index...
