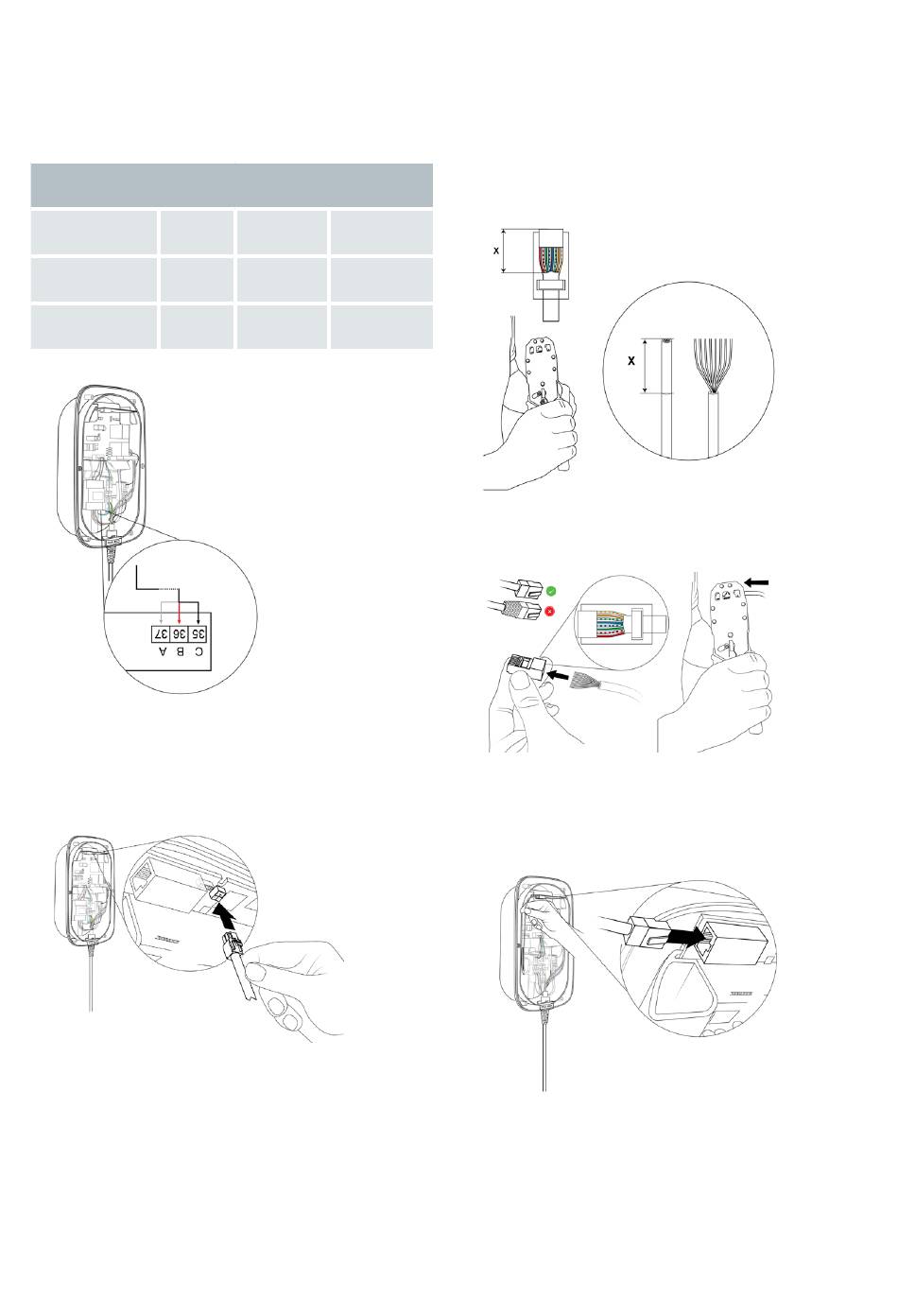

6. Optional können Sie das RS485-Kabel
anschließen.
a. Stecken Sie die drei Adern entsprechend
der Farbkodierung unten in den
kWh-Zähler.
Farbkodierung für RS485-Ladekabel
Adern
N
Farbe
Weiß
Anschluss eines
37 / A
kWh-Zählers
RS485-Kabel
b. Stecken Sie den Stecker des Kabels in
den entsprechenden Anschluss auf der
Kommunikationsplatine.
45
P
PE
Rot
Schwarz
36 / B
35 / C
kWh-
Zähler
7. Bringen Sie optional das Ethernet-Kabel
an und schließen Sie es an.
a. Entfernen Sie die äußere Isolation des
Kabels, isolieren dann die einzelnen
Adern auf einer für den Ethernet-
Anschluss angemessenen Länge
ab und crimpen sie.
Ethernet
b. Montieren Sie den Ethernet-Anschluss.
c. Schließen Sie das Ethernet-Kabel an der
Kommunikationsplatine an.
