- Seite 1 BETRIEBS- UND MONTAGEANLEITUNG POWERKIT PRO ADEN GmbH www.aden-sports.com DE | S. 1...
-
Seite 2: Inhaltsverzeichnis
POWERKIT PRO — MONTAGEANLEITUNG INHALT Inhaltsverzeichnis Wichtige Hinweise ........... 4 Fahrzeugansicht und Lieferumfang ......5 Montage ..............6 Vor der ersten Inbetriebnahme ......... 12 Pflege und Wartung ..........15 Allgemeine Warnhinweise ......... 16 Allgemeine Geschäftsbedingungen ......17 Kontakt ..............18 ADEN GmbH www.aden-sports.com... - Seite 3 POWERKIT PRO — MONTAGEANLEITUNG Willkommen. Herzlichen Glückwunsch zum Kauf eines ADEN Powerkits. Wir freuen uns, dich heute in der ADEN Familie begrüßen zu dürfen. Damit du an deinem Powerkit lange Freude hast, bitten wir dich, alle Montageschritte sorgfältig auszuführen, die Pflege- und Wartungshinweise genau zu beachten und schließlich die Sicher-...
-
Seite 4: Wichtige Hinweise
POWERKIT PRO — MONTAGEANLEITUNG Wichtige Hinweise ADEN Powerkits sind nicht für den öffentlichen Straßenverkehr zugelassen. Wir empfehlen zudem ausdrücklich, nie ohne die angemessene Schutzkleidung (Helm, Knieschützer, Handschuhe, Stiefel, Hose und Jacke mit Protektoren) zu fahren. Nach einem Sturz ist es besonders wichtig den Helm und Fahrrad gründlich auf mögliche... -
Seite 5: Fahrzeugansicht Und Lieferumfang

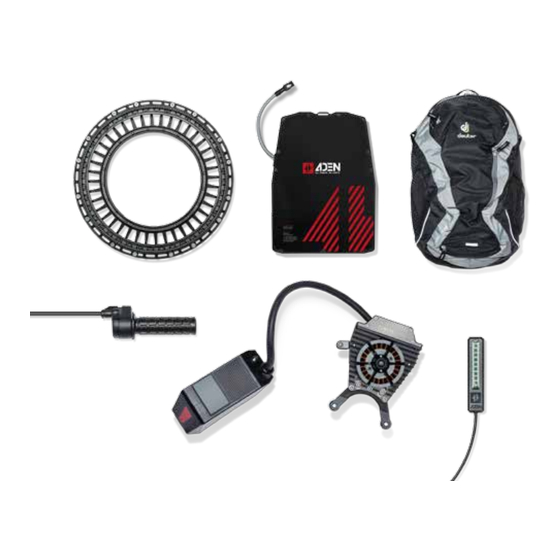

POWERKIT PRO — MONTAGEANLEITUNG POWERKIT PRO Fahrzeugansicht und Lieferumfang (Fahrrad ist nicht im Lieferumfang enthalten.) Powerkit Pro beinhaltet: Antriebsscheibe, Rucksack mit Akku und Akkuladegerät, Gasgriff, Antriebseinheit, Energieanzeige. ADEN GmbH www.aden-sports.com DE | S. 5... -
Seite 6: Montage
POWERKIT PRO — MONTAGEANLEITUNG MONTAGE Werkzeug: » Inbusschlüssel Größe 5 » Inbusschlüssel Größe 3 » Kreuzschlitzschraubenzieher » Meterstab » Seitenschneider Montage Fahrrad in Montageständer einspannen oder auf den Kopf stellen. Hinterrad ausbauen und Antriebsscheibe darauf mittig positio- nieren. Mit Speichenklemmen an den Speichen fixieren. Die Markierung (kleiner Punkt) muss in Fahrtrichtung zeigen, damit die Klemme nicht von der Speiche rutschen kann, falls die Schraube sich löst. - Seite 7 POWERKIT PRO — MONTAGEANLEITUNG MONTAGE Alle Speichenklemmen auf die Speichen schieben. Die Klemmen haben die ideale Position erreicht, wenn ein deutliches Klicken hörbar ist. Schrauben noch locker lassen, sie werden erst später endgültig angezogen. Rahmenhalterung am der oberen Strebe der Schwinge anbringen (Inbus Gr.
- Seite 8 POWERKIT PRO — MONTAGEANLEITUNG MONTAGE Um die Antriebsscheibe endgültig zu zentrieren, einfach das Verbindungsstück so ausrichten, dass es an der Antriebsscheibe anliegt. Jetzt Rad drehen und Rundlauf der Scheibe kontrollieren. Alternativ kann auch ein Kabelbinder an der Schwinge befestigt werden. Jetzt Rad drehen und Rundlauf der Scheibe kontrollieren.
- Seite 9 POWERKIT PRO — MONTAGEANLEITUNG MONTAGE Befestigung für die Elektronikeinheit über die Sattelstange schieben und fixieren (Inbus Gr. 3). Sattel wieder anbringen. Elektronikeinheit in die Halterung schieben. Elektronikeinheit mit der mitgelieferten Schraube fixieren (Inbus Gr. 3). Auf ausreichend Abstand zum Reifen achten, insbesondere bei Fahrrad mit gefederter Schwinge.
- Seite 10 POWERKIT PRO — MONTAGEANLEITUNG MONTAGE Die unteren zwei Lager des Motors in den inneren Ring der Antriebsscheibe einsetzen. Den oberen Teil des Motors bis zum Anschlag auf die Scheibe drücken. Mit dem Inbus Gr. 5 die verstellbaren Lager in der Mitte der Motoreinheit nach oben anlegen und fixieren.
- Seite 11 POWERKIT PRO — MONTAGEANLEITUNG MONTAGE Die mittlere Schraube dient zur Winkeleinstellung des Motors. (Inbus G. 5) Motoreinheit mit Hilfe der mitgelieferten Schraube am Verbindungsstück anbringen. Durch Öffnen der Kabelverschraubung an der Elektronikeinheit kann das Motorkabel um ein paar cm verlängert oder verkürzt werden.
-
Seite 12: Vor Der Ersten Inbetriebnahme
POWERKIT PRO — MONTAGEANLEITUNG VOR DER ERSTEN INBETRIEBNAHME Stecker in die Buchse stecken und durch Drehung fixieren. Vor der ersten Inbetriebnahme AKKUS ANSCHLIESSEN Aufsitzen und mit Hilfe des Steckers den Akku mit der Elektronik- einheit verbinden. Verpolung nicht möglich. Fest zusammenstecken, damit eine optimale Verbindung vorhanden ist. - Seite 13 POWERKIT PRO — MONTAGEANLEITUNG VOR DER ERSTEN INBETRIEBNAHME ANFAHREN ACHTUNG! Aus dem Stand kann nicht angefahren werden – eine Grundgeschwindigkeit von ca. 5 km/h wird benötigt! Einfach am Anfang energisch in die Pedale treten und dann langsam am Gasgriff drehen. Wenn die erforderliche Grundge- schwindigkeit nicht gegeben ist, rattert der Motor bzw.
- Seite 14 POWERKIT PRO — MONTAGEANLEITUNG VOR DER ERSTEN INBETRIEBNAHME Akku beinahe leer – bitte laden! Die beiden Stecker des Akkus mit der Ladeeinheit verbinden. Das Netzteil der Ladeeinheit einschalten und ca. 3 Sekunden auf den Startknopf drücken, um den Ladevorgang zu starten.
-
Seite 15: Pflege Und Wartung
In regelmäßigen Abständen (ca. alle 3-5 Betriebsstunden) » die Zahnräder auf Verschleiß oder Beschädigungen, » die Speichenspannung und » alle Kabel auf Beschädigungen überprüfen. In jedem Fall ADEN Powerkit regelmäßig warten. Bei Fragen sind wir telefonisch erreichbar. ADEN GmbH www.aden-sports.com DE | S. 15... -
Seite 16: Allgemeine Warnhinweise
Der Bausatz enthält Kleinteile die von Kleinkindern verschluckt werden können. Außerdem sind elektronische Komponenten enthalten, zu denen Kinder ebenfalls keinen Zugang haben sollten. Die Verwendung des Powerkit Pro ist ab einem Alter von 16 Jahren geeignet. Für den Fahrbetrieb wird eine geeignete Schutzkleidung dringend empfohlen. -
Seite 17: Allgemeine Geschäftsbedingungen
POWERKIT PRO — MONTAGEANLEITUNG Allgemeine Geschäftsbedingungen Art. 1 Geltungsbereich und Vertragsgrundlagen 2. Die Regelungen unter 1. gelten nicht für Schadensersatzansprüche wegen Verletzung des 1. Diese allgemeinen Geschäftsbedingungen gelten für alle Leistungen und Lieferungen nur Lebens, des Körpers oder der Gesundheit oder aufgrund einer grob fahrlässigen oder vorsätz- gegenüber Verbrauchern im Sinne von §... -
Seite 18: Kontakt
POWERKIT PRO — MONTAGEANLEITUNG KONTAKT Kontakt ADEN GmbH Albstraße 3 · 73271 Holzmaden · GERMANY Telefon: +49 (0) 7023 74660 info@aden-sports.com aden-sports.com facebook.com/adensports ADEN GmbH www.aden-sports.com DE | S. 18...
