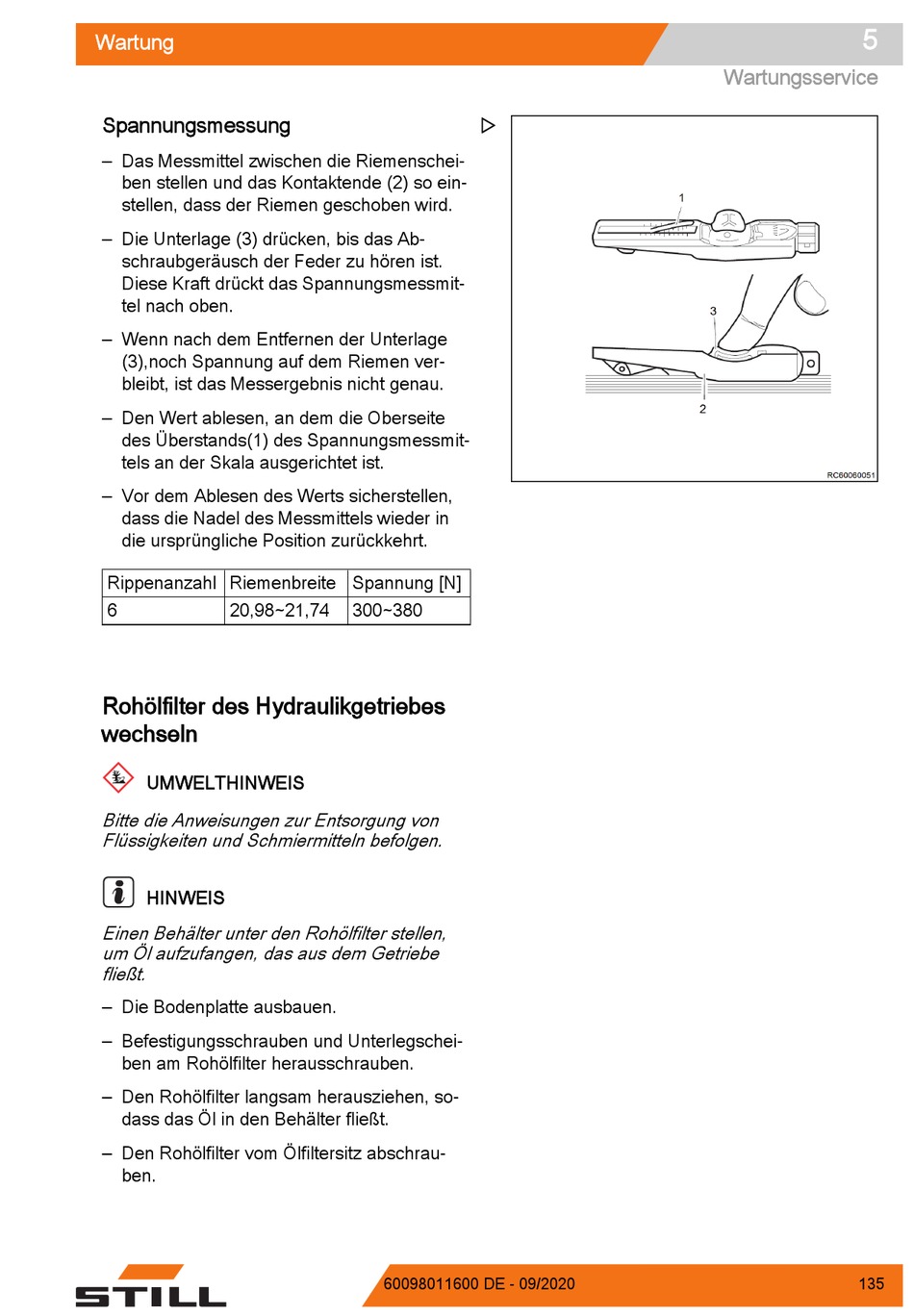

Spannungsmessung
– Das Messmittel zwischen die Riemenschei-
ben stellen und das Kontaktende (2) so ein-
stellen, dass der Riemen geschoben wird.
– Die Unterlage (3) drücken, bis das Ab-
schraubgeräusch der Feder zu hören ist.
Diese Kraft drückt das Spannungsmessmit-
tel nach oben.
– Wenn nach dem Entfernen der Unterlage
(3),noch Spannung auf dem Riemen ver-
bleibt, ist das Messergebnis nicht genau.
– Den Wert ablesen, an dem die Oberseite
des Überstands(1) des Spannungsmessmit-
tels an der Skala ausgerichtet ist.
– Vor dem Ablesen des Werts sicherstellen,
dass die Nadel des Messmittels wieder in
die ursprüngliche Position zurückkehrt.
Rippenanzahl Riemenbreite Spannung [N]
6
20,98~21,74
Rohölfilter des Hydraulikgetriebes
wechseln
UMWELTHINWEIS
Bitte die Anweisungen zur Entsorgung von
Flüssigkeiten und Schmiermitteln befolgen.
HINWEIS
Einen Behälter unter den Rohölfilter stellen,
um Öl aufzufangen, das aus dem Getriebe
fließt.
– Die Bodenplatte ausbauen.
– Befestigungsschrauben und Unterlegschei-
ben am Rohölfilter herausschrauben.
– Den Rohölfilter langsam herausziehen, so-
dass das Öl in den Behälter fließt.
– Den Rohölfilter vom Ölfiltersitz abschrau-
ben.
300~380
