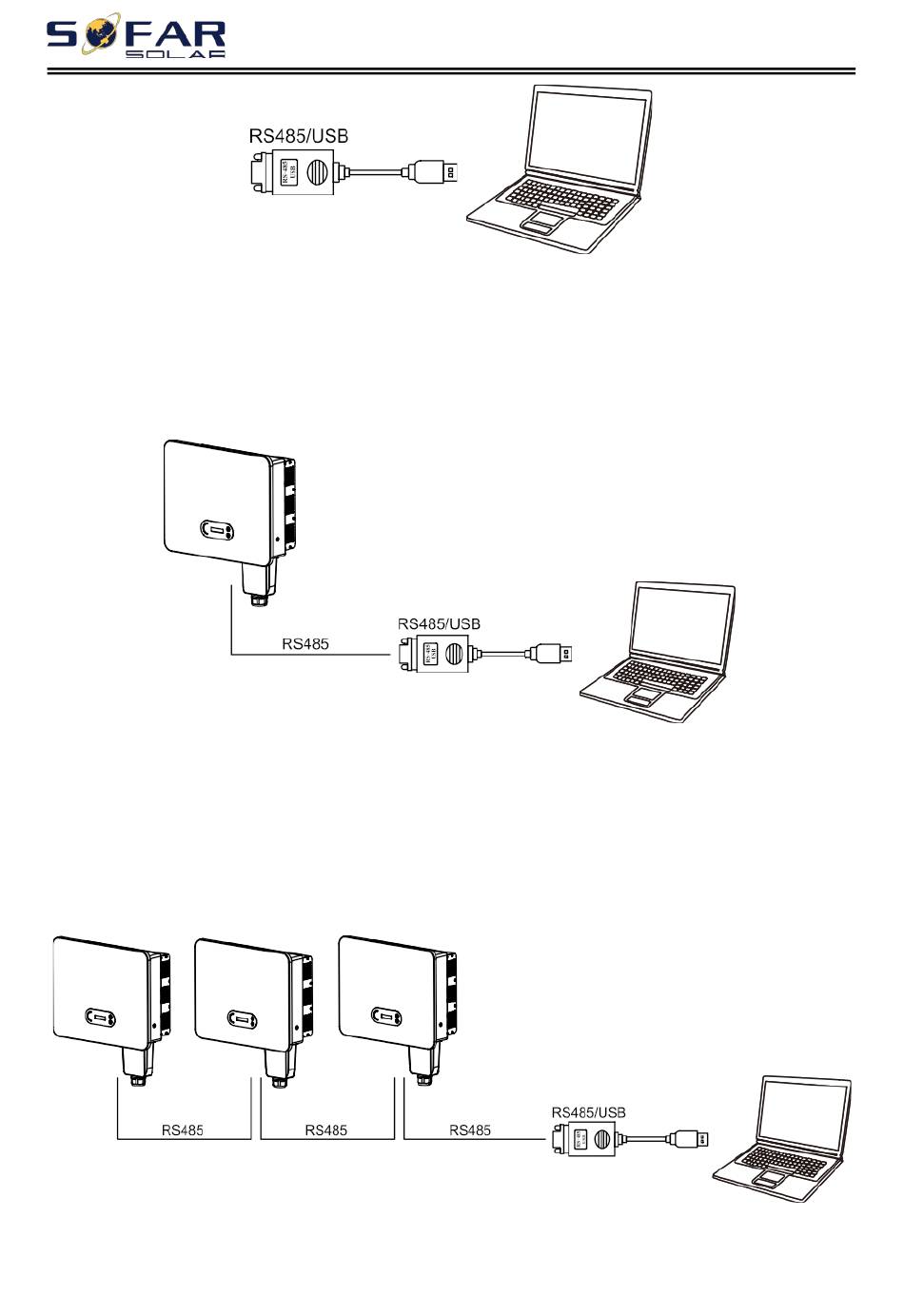

Abbildung 4-17 Abbildung des RS485/USB-Konverters und des PC-Terminals
Wenn nur ein SOFAR 25~50KTLX-G3 verwendet wird, verwenden Sie ein
Kommunikationskabel, siehe
Abschnitt 4.5.2 für die COM-Pin-Definition, und wählen Sie einen der beiden RS485-
Ports.
Abbildung 4-18 Eine einzelne SOFAR 25~50KTLX-G3 Kommunikationsverbindung
Wenn mehrere SOFAR 25~50KTLX-G3 verwendet werden, verbinden Sie alle
SOFAR 25~50KTLX-G3 im Daisy-Chain-Modus über das RS485-
Kommunikationskabel. Stellen Sie für jeden Wechselrichter im LCD-Display eine
andere Modbus-Adresse (1~31) ein.
Abbildung 4-19 Multi SOFAR 25~50KTLX-G3 Anschluss Kommunikation
SOFAR 25~50KTLX-G3
- 60 -
Urheberrecht © Shenzhen SOFARSOLAR Co.,
Ltd.
