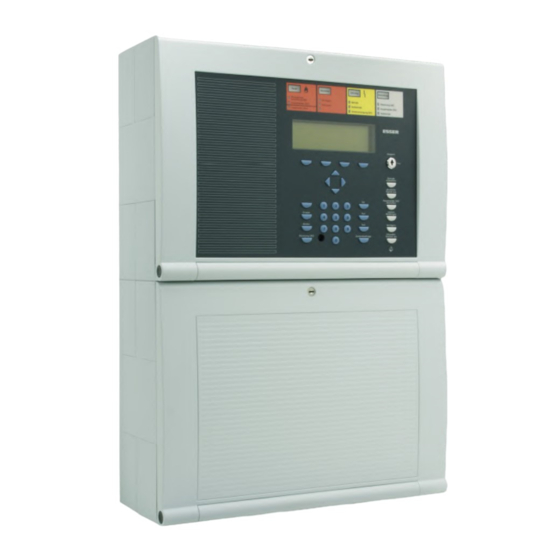

- Seite 1 Brandmelderzentrale IQ8Control C / M Bedienungsanleitung 798950.10 01.2020...
- Seite 2 Rechtinhaber. Die Verwendung dieser Dokumentation begründet weder ein Lizenzrecht noch ein anderes Recht zur Nutzung aller Namen, Markenzeichen oder Labels, die hierin genannt oder dargestellt werden. Diese Dokumentation unterliegt dem Urheberrecht von Honeywell. Die Inhalte dürfen ohne ausdrückliche vorherige schriftliche Zustimmung von Honeywell weder kopiert, noch veröffentlicht, angepasst, vertrieben, übertragen, verkauft oder verändert werden.
-
Seite 3: Inhaltsverzeichnis
Brandmelderzentrale IQ8Control C/M Inhaltsverzeichnis Allgemein / Anwendung ............................. 4 Pflichten des Betreibers ............................5 Anzeige- und Bedienelemente ..........................6 Zugangsebenen ..............................7 Schlüsselschalter / Bedienfreigabe ........................8 Funktion der Anzeige- und Bedienelemente ..................... 9 ... -
Seite 4: Allgemein / Anwendung
Brandmelderzentrale IQ8Control C/M Allgemein / Anwendung Die Qualität und Zuverlässigkeit der innovativen Produkte von Esser ist bekannt und sorgen über Jahre hinweg für höchste Sicherheit an ihrem Einsatzort. Diese Bedienungsanleitung soll Sie, zusätzlich zu den Erklärungen Ihres Facherrichters, schnell und umfassend über die Bedienung der Brandmelderzentrale IQ8Control C/M informieren. -
Seite 5: Pflichten Des Betreibers
Brandmelderzentrale IQ8Control C/M Pflichten des Betreibers Die, für die Brandmeldeanlage verantwortliche Person, sollte grundsätzlich die erforderlichen Kenntnisse für die Handhabung von Brandmeldeanlagen besitzen. Folgende Kenntnisse werden nach der Einweisung und der Übergabe der Anlage durch den Facherrichter vorausgesetzt. Bedienungen der BMZ innerhalb der Zugangsebenen 1 und 2 ... -
Seite 6: Anzeige- Und Bedienelemente
Brandmelderzentrale IQ8Control C/M Anzeige- und Bedienelemente Abb. 1: Übersicht der Anzeige- und Bedienelemente Gruppeneinzelanzeige (GEA), optional Sammelanzeige FEUER Sammelanzeige VORALARM LED mit Beschriftungsfeld Sammelanzeige STÖRUNG Sammelanzeige ABSCHALTUNG Display Funktionstasten – Display Schlüsselschalter Cursor-Tasten – weitere Meldungen / Informationen Funktionstasten allgemein Funktionstasten –... -
Seite 7: Zugangsebenen
Brandmelderzentrale IQ8Control C/M Zugangsebenen Bei der Bedienfreigabe mit dem Schlüsselschalter und einem, abhängig von der Zugangsberechtigung erforderlichen Zugangscode, wird zwischen vier unterschiedlichen Zugangsebenen unterschieden. Zugangsebene 1 Gehäusetür geschlossen und Schlüsselschalter gesperrt. (uneingeschränkte Nutzung) Nur die Tasten >Summer aus<, >Funktionstaste F1< und die Cursor- Tasten zur Anzeige der Meldungen im Display sind bedienbar. -
Seite 8: Schlüsselschalter / Bedienfreigabe
Brandmelderzentrale IQ8Control C/M Schlüsselschalter / Bedienfreigabe Mit dem Schlüsselschalter kann die Tastatur des Bedienfeldes der Brandmelderzentrale IQ8Control für die unbefugte Bedienung gesperrt werden. Im Normalbetrieb sollte die Tastatur daher gesperrt sein. Schlüsselschalter in senkrechter Position (Zugangsebene 1) Gesperrt Frei Abb. 2: Tastatur gesperrt ... -
Seite 9: Funktion Der Anzeige- Und Bedienelemente
Brandmelderzentrale IQ8Control C/M Funktion der Anzeige- und Bedienelemente Die Bedienung der BMZ IQ8Control erfolgt über das integrierte Anzeige- und Bedienfeld. Je nach Programmierung sind kleine Unterschiede in der Darstellung der Informationen möglich. Abb. 4: Bedienfeld - Tastatur – Standard-Display Sammelanzeigen ... - Seite 10 Brandmelderzentrale IQ8Control C/M Feuer Brandschutz- einrichtung (BSE) Hauptmelder (ÜE) Feuerwehr rufen Abb. 5: Sammelanzeige Feuer Die Sammelanzeige >Feuer< zeigt an, das mindestens eine Feuermeldung erkannt wurde. Der entsprechende Melder bzw. die entsprechende Gruppe wird auf dem Display angezeigt. Sind Evakuierungspläne oder Richtlinien zum Verhalten bei einem Feueralarm vorhanden, so sind diese zu beachten und das Gebäude unter Umständen zu räumen.
- Seite 11 Brandmelderzentrale IQ8Control C/M Voralarm Verzögert Erkunden Abb. 6: Sammelanzeige Voralarm und LED mit Beschriftungsfeld Ein >Voralarm< wird gemeldet, wenn ein intelligenter Brandmelder die Voralarmschwelle erreicht oder bei einer programmierten Zwei-Gruppen- / Zwei-Melderabhängigkeit eine Gruppe oder ein Melder einen Feueralarm erkannt hat.
- Seite 12 Brandmelderzentrale IQ8Control C/M Verzögert Die Funktion >Verzögern< ist aktiv. Bei einem Feueralarm wird die Ansteuerung der ÜE / AÜE automatisch um die programmierte Verzögerungszeit verzögert. gelbe LED leuchtet Es wurde eine Alarmmeldung während der eingeschalteten Funktion >Verzögern< erkannt. Die Verzögerungszeit wird gestartet. Nach Ablauf dieser Zeit ...
-
Seite 13: Stromversorgung (Ev)
Brandmelderzentrale IQ8Control C/M Störung Betrieb Notbetrieb Stromversorgung (EV) Abb. 7: Sammelanzeige Störung Die Sammelanzeige >Störung< zeigt an, dass mindestens eine Störungsmeldung erkannt wurde. Die Störungsursache wird zusätzlich im Display angezeigt. STÖRUNG (Sammelanzeige) Eine Komponente der Brandmelderzentrale oder eine Störung überwachte Ansteuereinrichtung, wie zum Beispiel ein externer Signalgeber oder eine Übertragungseinrichtung, ist gestört. -
Seite 14: Abschaltung
Brandmelderzentrale IQ8Control C/M Abschaltung Steuerung Hauptmelder (ÜE) Testbetrieb Abb. 8: Sammelanzeige Abschaltung Die Sammelanzeige >Abschaltung< zeigt an, dass mindestens ein Ausgang, ein Eingang oder eine Komponente der Brandmelderzentrale abgeschaltet wurde. Die Abschaltung wird zusätzlich im Display angezeigt. ABSCHALTUNG (Sammelanzeige) A bschaltung Mindestens ein Eingang/Ausgang - z.B. - Seite 15 Brandmelderzentrale IQ8Control C/M Feuer Feuer Abschaltung/Störung Abschaltung/Störung Abb. 9: 64-fach Gruppeneinzelanzeige (GEA) In das Bedienfeld der BMZ IQ8Control können optische Anzeigen (LED) für 64 Gruppen eingesetzt werden. Die Meldung >Feuer< wird mit der roten LED und >Abschaltung / Störung< mit einer gelben LED angezeigt. Für jede Gruppe ist ein eigenes Beschriftungsfeld vorhanden, in das die Bezeichnung der Gruppe oder des Überwachungsbereiches dieser Gruppe eingetragen werden kann.
-
Seite 16: Zentrale Rückstellen
Brandmelderzentrale IQ8Control C/M Zentrale rückstellen Alle entsprechenden Brandmelder, Gruppen, Anzeigen und technische Zentrale rückstellen Alarmmeldungen (TAL-Alarm) werden in den meldebereiten Normalzu- stand zurückgesetzt. Zugangsebene 2 (Tastaturfreigabe mit Schlüssel) erforderlich. Akustische Signale stumm/aus Akustische Zugangsebene 2: Signale stumm/aus Angesteuerte Signalgeber können durch Drücken der Taste stummge- schaltet oder wieder aktiviert werden (Wechselfunktion). - Seite 17 Brandmelderzentrale IQ8Control C/M Erkunden Durch Drücken der Taste kann bei eingeschalteter >Verzögern Funktion< Erkunden im Ereignisfall die Erkundenzeit zur verzögerten ÜE / AÜE-Ansteuerung gestartet werden. Ohne weitere Tastenbetätigung erscheinen im Display wieder die erste und letzte Meldung mit der höchsten Priorität. Die Funktion >...
-
Seite 18: Bedienteilfront - Austria A (Art.-Nr. 786007)
Brandmelderzentrale IQ8Control C/M Bedienteilfront - Austria (Art.-Nr. 786007) In diesem Kapitel werden von der Standard-Bedienteilfront abweichende Funktionen und Anzeigen der Bedienteilfront – Austria dargestellt. Diese Bedienteilfront wird gemäß den Anforderungen für das Land Österreich eingesetzt. Abb. 10: Bedienteilfront Austria (Art.-Nr. 786007) ... - Seite 19 Brandmelderzentrale IQ8Control C/M Feuer Steuerung aktiv Feuerwehr kommt Feuerwehr rufen Abb. 11: Sammelanzeige Feuer Die Sammelanzeige >Feuer< zeigt an, das mindestens eine Feuermeldung erkannt wurde. Der entsprechende Melder bzw. die entsprechende Gruppe wird auf dem Display angezeigt. Sind Evakuierungspläne oder Richtlinien zum Verhalten bei einem Feueralarm vorhanden, so sind diese zu beachten und das Gebäude unter Umständen zu räumen.
- Seite 20 Brandmelderzentrale IQ8Control C/M Warnung Intervention aktiv Interventionszeit Steuerung gestört Abb. 12: Sammelanzeige Warnung Die Sammelanzeige >Warnung< ist bei der Bedienteilfront - nicht aktiv. Intervention aktiv Die Funktion >Intervention aktiv< ist aktiviert. Bei einem Feueralarm wird die Ansteuerung der ÜE / AÜE automatisch um die programmierte Verzögerungszeit verzögert.
- Seite 21 Brandmelderzentrale IQ8Control C/M Störung Betrieb Systemstörung EV-Störung Abb. 13: Sammelanzeige Störung Die Sammelanzeige >Störung< zeigt an, dass mindestens eine Störungsmeldung erkannt wurde. Die Störungsursache wird zusätzlich im Display angezeigt. STÖRUNG (Sammelanzeige) Eine Komponente der Brandmelderzentrale oder eine Störung überwachte Ansteuereinrichtung, wie zum Beispiel ein externer Signalgeber oder eine ÜE / AÜE, ist gestört.
- Seite 22 Brandmelderzentrale IQ8Control C/M Abschaltung Steuerung Hauptmelder (ÜE) Sirenen Abb. 14: Sammelanzeige Abschaltung Die Sammelanzeige >Abschaltung< zeigt an, dass mindestens ein Ausgang, ein Eingang oder eine Komponente der Brandmelderzentrale abgeschaltet wurde. Die Abschaltung wird zusätzlich im Display angezeigt. ABSCHALTUNG (Sammelanzeige) A bschaltung Mindestens ein Eingang/Ausgang - z.B.
- Seite 23 Brandmelderzentrale IQ8Control C/M Zentrale rückstellen Zentrale Alle entsprechenden Brandmelder, Gruppen, Anzeigen und technische rückstellen Alarmmeldungen (TAL-Alarm) werden in den meldebereiten Normal- zustand zurückgesetzt. Sirene Rückstellen / Abschaltung Die Ansteuerung der Relais dieser BMZ, die mit der Funktion Sirene Rückstellen / >Akustikverhalten<...
- Seite 24 Brandmelderzentrale IQ8Control C/M Verzögern ein Verzögern ein: Durch Drücken der Taste kann bei eingeschalteter Funktion Verzögern ein >Intervention< im Ereignisfall die Erkundenzeit zur verzögerten AÜE- Ansteuerung gestartet werden. Die Funktion >Intervention und Verzögern< siehe Kapitel 4.7. Weitere Meldungen werden im Display angezeigt. Auswahl über die Cursor-Tasten. Ohne weitere Tastenbetätigung erscheinen im Display wieder die erste und letzte Meldung mit der höchsten Priorität.
-
Seite 25: Bedienteilfront Mit Fba - Schweiz C H (Art.-Nr. 786207)
Brandmelderzentrale IQ8Control C/M Bedienteilfront mit FBA - Schweiz (Art.-Nr. 786207) Die Bedienteilfront mit integriertem Feuerwehrbedien- und Anzeigenteil (FBA) ist als Option für den Einsatz der Brandmelderzentrale IQ8Control in der Schweiz verfügbar. Gemäß den Anforderungen der Vereinigung Kantonaler Feuerversicherungen (VKF-Schweiz) muss jede Brandmeldeanlage an einer für die Feuerwehr geeigneten Stelle mit einem genormten Feuerwehrbedien- und Anzeigenteil (FBA) ausgerüstet sein. - Seite 26 Brandmelderzentrale IQ8Control C/M Feueralarm Diese LED hat die Funktion einer Sammelanzeige. Mindestens eine Feuermeldung wurde erkannt. rote LED leuchtet dauernd Störung Diese LED hat die Funktion einer Sammelanzeige. Mindestens eine Störungsmeldung wurde erkannt. gelbe LED leuchtet dauernd Abgeschaltete oder gestörte Gruppen melden im Ereignisfall keinen Alarm. Fernalarm Die Fernalarmierung wurde ausgelöst und eine hilfeleistende ...
-
Seite 27: Anzeige Der Betriebszustände
Brandmelderzentrale IQ8Control C/M Anzeige der Betriebszustände Bei der Brandmelderzentrale IQ8Control wird der aktuelle Betriebszustand auf dem Bedienfeld angezeigt. Es sind fünf verschiedene Betriebszustände möglich. Normalzustand Unter dem Normalzustand versteht man den betriebsbereiten, nicht durch äußere Eingriffe veränderten Überwachungszustand der Zentrale. ... -
Seite 28: Störung
Brandmelderzentrale IQ8Control C/M Störung Die Sammelanzeige >STÖRUNG< (gelbe LED) leuchtet und der Zentralensummer ertönt taktend. Mindestens eine Zentralenfunktion ist gestört ! Im Display erscheint ein Text zu der Störungsmeldung / Ursache. Auf der Gruppeneinzelanzeige (Option) blinkt die gelbe LED der gestörten Gruppe. Gestörte Melder- / Relaisgruppen bzw. -
Seite 29: Abschaltung
Brandmelderzentrale IQ8Control C/M Abschaltung Der Normalzustand der BMZ wurde durch einen äußeren Eingriff verändert. Anzeigen: Es leuchtet die Sammelanzeige >Abschaltung< (gelbe LED). Ggf. wird durch eine weitere LED in der Sammelanzeige angezeigt, welche Komponente abgeschaltet wurde, wie z.B. >Steuerung (AE)< oder >Hauptmelder (ÜE)<. ... -
Seite 30: Bedienung
Brandmelderzentrale IQ8Control C/M Bedienung Der folgende Abschnitt beschreibt die wichtigen Bedienungsmöglichkeiten einer einzelnen Brandmelderzentrale ® IQ8Control. Bei einer Vernetzung mehrerer BMZ über das essernet ist eine von diesen Erklärungen abweichende Bedienung möglich. Bitte fragen Sie hierzu Ihren Facherrichter. Bei einer installierten und meldebereiten Brandmelderzentrale dürfen Bedienungen nur von autorisierten und eingewiesenen Personen, unter Beachtung von Sicherheitsvorkehrungen und ggf. - Seite 31 Brandmelderzentrale IQ8Control C/M Errichter Bedienungsmöglichkeiten für den Facherrichter zu Service- und Wartungszwecken. (Eingabe eines speziellen Zugangscode erforderlich, wenn ein Code programmiert wurde). Zeitfunkt. Eingabe von Zeit/Datum und den Schaltzeitpunkten der Verzögern/Erkunden - bzw. Intervention/Verzögern - Funktion. Abbruch Abbruch der aktuellen Eingabeaufforderung ohne zu speichern bzw.
-
Seite 32: Displayanzeige / Displaysteuerung
Brandmelderzentrale IQ8Control C/M 4.1.1 Displayanzeige / Displaysteuerung 1. FEUER-M Grp : 002 Mel : 02 15:10 28:07 Büro 1 Raum 17 1. Etage 3. FEUER-M Grp : 002 Mel : 02 15:10 28:07 EDV-Raum Raum 21 1. Etage Übersicht Service Zeitfunkt. - Seite 33 Brandmelderzentrale IQ8Control C/M Erste / Letzte Meldung nächst höherer Priorität Nächste Meldung gleicher Priorität / weitere Meldungen Erste / Letzte Meldung nächst niedriger Priorität Vorhergehende Meldung gleicher Priorität Abb. 19: Cursor-Tasten Weitere Anzeigen / Meldungen Im Display werden (falls vorhanden) zur Information zusätzlich folgende Meldungen angezeigt: ...
-
Seite 34: Anzeigepriorität Der Meldungen Im Display
Brandmelderzentrale IQ8Control C/M 4.1.3 Anzeigepriorität der Meldungen im Display Anzeigepriorität Im Display der Brandmelderzentrale IQ8Control wird jeweils die erste und letzte Meldung mit der momentan höchsten Priorität angezeigt. Sollten mehrere Meldungen gleicher Priorität anstehen, können diese durch Drücken der Cursor-Tasten abgefragt werden. In der Prioritätsstufe 1 werden zur besseren Übersicht nur Gruppen mit einer Feuermeldung angezeigt. -
Seite 35: Infotext / Zusatztext- Und Parameteranzeige
Brandmelderzentrale IQ8Control C/M 4.1.4 Infotext / Zusatztext- und Parameteranzeige 1. FEUER-M Grp : 002 Mel : 02 15:10 28:07 Büro 1 Raum 17 1. Etage Zugang über Treppenhaus rechts ! Herrn Mustermann benachr. (Tel. 02137 / 99152) Zustand Param/ZT Abb. 20: Infotext-Anzeige (Beispiel) ... -
Seite 36: Zeit / Datum Eingeben
Brandmelderzentrale IQ8Control C/M Zeit / Datum eingeben Zeitfkt. Zeit/Datum Zeit : 10:4 Uhr Datum : Mi. 02.06.99 Verz. ein : --:-- aus: --:-- Abbruch Funktion Abb. 21: Einstellen von Zeit und Datum Zur Eingabe der Uhrzeit bzw. des Datums wird der Menüpunkt >Zeitfunkt.< mit der entsprechenden Funktionstaste angewählt. -
Seite 37: Gruppen
Brandmelderzentrale IQ8Control C/M Gruppen 4.3.1 Einschalten / Rücksetzen einer Gruppe Mit dem Einschalten / Rücksetzen wird eine abgeschaltete Gruppe inkl. aller Brandmelder in den meldebereiten Betriebszustand geschaltet oder eine bereits eingeschaltete Gruppe zurückgesetzt und evtl. anstehende Meldungen wie Feuer oder Störung gelöscht. Gruppe Tasten drücken Abb. -
Seite 38: Abschalten Einer Gruppe
Brandmelderzentrale IQ8Control C/M 4.3.2 Abschalten einer Gruppe Mit dem Abschalten wird die entsprechende Gruppe inkl. aller Brandmelder abgeschaltet. Die Gruppe wird mit der jeweiligen Gruppennummer angewählt. Gruppe Tasten drücken Abb. 24: Gruppe 4 ausschalten (Beispiel) Bedienung Gruppe: Melder: wird ausgeführt Abb. -
Seite 39: Zustandsabfrage Einer Gruppe
Brandmelderzentrale IQ8Control C/M 4.3.3 Zustandsabfrage einer Gruppe Mit dieser Funktion wird direkt der aktuelle Zustand, wie z.B. >normal<, >Alarm< und >Störung<, der entsprechenden Gruppe abgefragt. Gruppe Zustandsabfrage Tasten drücken Abb. 27: Zustandsabfrage der Gruppe 2 (Beispiel) Bedienung Grp : 0002 Zustand: normal Ende... -
Seite 40: Melder
Brandmelderzentrale IQ8Control C/M Melder Melderbezogene Funktionen sind nur bei adressierbaren Brandmeldern möglich. Diese Brandmelder können über eine eigene Melderadresse angewählt und gesteuert werden. 4.4.1 Einschalten / Rücksetzen eines Melders Mit dem Einschalten wird ein einzelner abgeschalteter Melder der angewählten Gruppe in den meldebereiten Betriebszustand geschaltet oder bei bereits eingeschalteten Meldern eine evtl. -
Seite 41: Abschalten Eines Melders
Brandmelderzentrale IQ8Control C/M 4.4.2 Abschalten eines Melders Mit dem Abschalten wird ein einzelner Melder der angewählten Gruppe abgeschaltet. Zusätzlich zur Meldung im Display wird die Abschaltung des Melders optisch in der Sammelanzeige >Abschaltung< angezeigt. Eine Abschaltung von einzelnen Meldern einer Gruppe ist nur bei den adressierbaren möglich. Bei Grenzwertmeldern der Serie 9000 und ES Detect ist eine Meldereinzelabschaltung nicht möglich. -
Seite 42: Zustandsabfrage Eines Melders
Brandmelderzentrale IQ8Control C/M 4.4.3 Zustandsabfrage eines Melders Mit dieser Funktion wird direkt der aktuelle Zustand, wie z.B. >normal<, >Alarm< und >Störung<, des entsprechenden Melders abgefragt. Eine Zustandsabfrage von einzelnen Meldern einer Gruppe ist nur bei den adressierbaren Brandmeldern möglich. Bei der Eingabe ist zu beachten, dass immer zuerst die Gruppennummer und anschließend die Meldernummer eingegeben wird. -
Seite 43: Ausgänge
Brandmelderzentrale IQ8Control C/M Ausgänge 4.5.1 Einschalten eines Ausganges Mit dem Einschalten wird ein abgeschaltetes Relais bzw. ein Optokopplerausgang wieder in den betriebsbereiten Zustand geschaltet. Im Ereignisfall wird der eingeschaltete Ausgang zu der in den Kundendaten programmierten Ansteuerungs- bedingung angesteuert. Steuerung Tasten drücken Abb. -
Seite 44: Abschalten Eines Ausganges
Brandmelderzentrale IQ8Control C/M 4.5.2 Abschalten eines Ausganges Mit dem Abschalten wird ein Relais oder ein Optokopplerausgang abgeschaltet. Zusätzlich zur Meldung im Display wird die Abschaltung des Ausganges optisch im Feld Sammelanzeige >Abschaltung< angezeigt. Steuerung Tasten drücken Abb. 37: Ausschalten des Relais 2 (Beispiel) Bedienung Steuerung : 2 wird ausgeführt... -
Seite 45: Zustandsabfrage Eines Ausganges
Brandmelderzentrale IQ8Control C/M 4.5.3 Zustandsabfrage eines Ausganges Mit dieser Funktion wird direkt der aktuelle Zustand, wie z.B. >normal<, >angesteuert<, >abgeschaltet< oder >Störung< des entsprechenden Ausganges abgefragt. Steuerung Zustandsabfrage Tasten drücken Abb. 39: Zustandsabfrage des Relais 2 (Beispiel) Bedienung Steuerung : 0002 Ansteuerung: 0001 Meldung Ende... -
Seite 46: Sammelanzeige Der Zustandsmeldungen
Brandmelderzentrale IQ8Control C/M Sammelanzeige der Zustandsmeldungen In der Sammelanzeige >Übersicht< werden alle aktuellen Meldungen wie >Feuer<, >Abschaltung<, >Störungen< und >weitere Zustände< der Brandmelderzentrale nach Priorität geordnet angezeigt. Sind mehr Meldungen vorhanden als im Display dargestellt werden können, so kann die Displayanzeige mit den Cursor-Tasten "durchgeblättert"... -
Seite 47: Verzögern Und Erkunden Bzw. Intervention Und Verzögern A
Brandmelderzentrale IQ8Control C/M Verzögern und Erkunden bzw. Intervention und Verzögern In dem Menüpunkt >Zeitfunktion< kann zusätzlich zu der in den Kundendaten programmierten Schaltzeit (falls von dem Errichter der BMA programmiert), eine Schaltzeit für die Funktion >Verzögern/Erkunden< von dem Betreiber der Brandmeldeanlage eingegeben werden. Fragen Sie bitte Ihren Facherrichter, ob die Funktion >Verzögern/Erkunden<... -
Seite 48: Verzögern Und Erkunden
Brandmelderzentrale IQ8Control C/M 4.7.1 Verzögern und Erkunden Durch Drücken der Taste >Verzögern< wird die Funktion >Verzögern< manuell gestartet oder beendet (Wechselfunktion). Die aktivierte >Verzögern< Funktion wird durch die dauerleuchtende gelbe LED >Verzögert< auf dem Bedienfeld angezeigt. Verzögern Abb. 44: Taste Verzögern ein Bei einem Feueralarm während der aktivierten >Verzögern<... -
Seite 49: Intervent. Schaltung Ein / Verzögern Ein A
Brandmelderzentrale IQ8Control C/M 4.7.2 Intervent. Schaltung ein / Verzögern ein Durch Drücken der Taste >Intervent. Schaltung ein< wird die Funktion >Intervention< manuell gestartet oder beendet (Wechselfunktion). Die aktivierte >Intervention< wird durch die dauerleuchtende gelbe LED >Intervention aktiv< auf dem Bedienfeld angezeigt. Intervent. -
Seite 50: Alarmzähler
Brandmelderzentrale IQ8Control C/M Alarmzähler Differenzierte Anzeige der erkannten Alarmmeldungen von Feuer- und technischen Alarmgruppen für diese einzelne BMZ und dem Summenwert der im essernet ® verbundenen anderen Brandmelderzentralen. Alarmzähler 10:24 10:05 Feuer Summe : 50 Techn. Alarm Summe Übersicht Abb. 48: Displayanzeige Alarmzähler Beispiel Displayanzeige Bisher wurden 6 Feuermeldungen und 2 technische Alarme von dieser Brandmelderzentrale erkannt. -
Seite 51: Serviceebene
Brandmelderzentrale IQ8Control C/M Serviceebene Die Serviceebene ermöglicht, z.B. dem Betreiber an einer betriebsbereiten Brandmeldeanlage, Bedienungen und Abschaltungen von einzelnen Brandmeldern bzw., einzelnen Meldersensoren durchzuführen. ® Diese Bedienungen können bei vernetzten BMZ auch im essernet -Verbund, d.h. zentralenübergreifend ausgeführt werden. Übersicht Service Zeitfunkt. -
Seite 52: Sensorfunktionen (Leitung)
Brandmelderzentrale IQ8Control C/M Sensorfunktionen (Leitung) Mit dieser Funktion können einzelne Meldersensoren der Multisensormelder, wie zum Beispiel alle O-Sensoren (Optisch = Streulichtsensor) oder alle I-Sensoren (I = Ionisationsrauchsensor) oder bei OTG-Multisensormeldern die Kombination OG-Sensor oder bei OTI-Multisensormeldern die Kombination OI-Sensor auf einer Ringleitung abgeschaltet werden. - Seite 53 Brandmelderzentrale IQ8Control C/M Beispiel zur Sensorabschaltung auf einer Ringleitung: Primärleitungsnummer der Ringleitung eingeben auf der eine Sensorabschaltung durchgeführt werden soll und Funktionstaste >Übernahme< drücken. Zahl für die gewünschte Funktion (1=O-Sensor aus, 2=OI-Sensor aus, 3=I/G-Sensor aus, 4=alle Sensoren ein) eingeben oder die Funktion mit den Cursor-Tasten anwählen und Taste Funktion drücken. Der gewählte Sensortyp wird bei allen Multisensormeldern der Ringleitung abgeschaltet.
-
Seite 54: Sensorfunktionen (Gruppe/Melder)
Brandmelderzentrale IQ8Control C/M Sensorfunktionen (Gruppe/Melder) Mit dieser Funktion ist es möglich, bei Gruppen oder auch einzelnen Brandmeldern der Ringleitung eine Sensorabschaltung durchzuführen. Über die Eingabe der Gruppen- und Meldernummer kann bei jedem einzelnen Multisensormelder eine individuelle Sensorabschaltung durchgeführt werden. Wird nur die Gruppennummer angegeben (Meldernummer=0), so wird die gewünschte Sensorabschaltung für alle Multisensormelder dieser Gruppe durchgeführt. -
Seite 55: Primärleitungsfunktionen (Zugangsebene 3 Und 4)
Brandmelderzentrale IQ8Control C/M Primärleitungsfunktionen (Zugangsebene 3 und 4) Für die Bedienung der Primärleitungsfunktion ist die Berechtigung für Zugangsebene 3 und 4 erforderlich. In diesem Menüpunkt können Primärleitungen dieser BMZ inkl. aller angeschlossenen Gruppen und Melder über die Bedienfeldtastatur ein-/ausgeschaltet werden. Die Konfiguration der Primärleitungsfunktionen erfolgt über den Facherrichter. - Seite 56 Brandmelderzentrale IQ8Control C/M Steckplatz und zugehörige Primärleitungsnummer Einzelne Baugruppen der BMZ IQ8Control können mit der internen Primärleitungsnummer über die Zentralentastatur ein-/ausgeschaltet oder auch vom Facherrichter mit der Programmiersoftware tools 8000 programmiert werden. Diese interne Primärleitungsnummer setzt sich aus der Zentralennummer, dem Steckplatz und der Baugruppennummer zusammen.
- Seite 57 Brandmelderzentrale IQ8Control C/M Notizen FB 798950.10 / 01.20...
- Seite 58 Brandmelderzentrale IQ8Control C/M Notizen FB 798950.10 / 01.20...
- Seite 59 Brandmelderzentrale IQ8Control C/M Notizen FB 798950.10 / 01.20...
- Seite 60 Novar GmbH a Honeywell Company Dieselstraße 2 41469 Neuss, Germany Telefon: +49 2131 40615-600 Telefax: +49 2131 40615-606 Internet: www.esser-systems.com Technische Änderungen vorbehalten! E-Mail: info@esser-systems.com © 2020 Honeywell International Inc.
