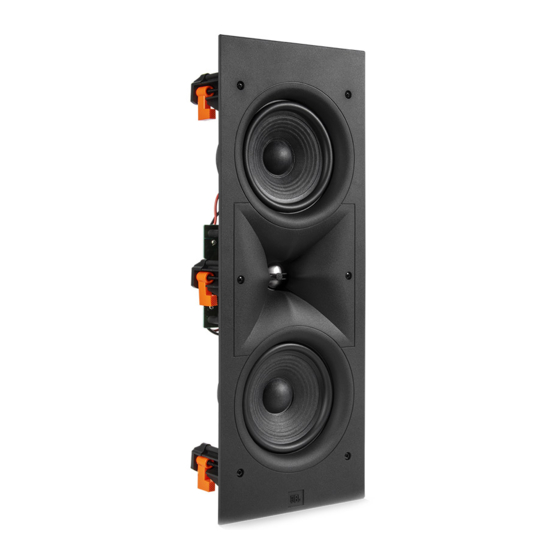

- Seite 1 Stage 2 Architektur-Lautsprecher Einbau Anleitung 1.1 | 20220829 © 2022 Harman International...
-
Seite 2: Übersicht
Stage 280C 2-Wege 8" Deckeneinbau Deckeneinbau Stage 280CSA 2-Wege 8" abgewinkelter SGK8 Quadratischer Gitterbausatz für 8" Deckeneinbau Deckeneinbau Verpackungsinhalt 1x Stage Architektur-Lautsprecher 1x Zero Blendengitter 1x Ausschnittschablone 1x Kurzanleitung (dieses Dokument) Stage 2 Architektur-Lautsprecher Installationsanleitung | ©2022 Harman International Seite 2... -
Seite 3: Sicherheitshinweise
Installation beginnst. Unter Erhältliches Zubehör ist eine Liste der verfügbaren Halterungen zu finden. 8. Stelle sicher, dass die Wand- und Deckenplatten zwischen 13 und 51 mm stark sind und das Gewicht des Lautsprechers tragen können. Stage 2 Architektur-Lautsprecher Installationsanleitung | ©2022 Harman International Seite 3... -
Seite 4: Vorbereitungen Für Die Installation
Stelle sicher, dass zu diesem Zeitpunkt keine Kabel am Verstärker angeschlossen sind. Kabelquerschnitt nach Länge Entfernung/Länge Kabelquerschnitt < 15 m 1,31 mm² 15–30 m 3,31 mm² > 30 m 5,26 mm² Stage 2 Architektur-Lautsprecher Installationsanleitung | ©2022 Harman International Seite 4... -
Seite 5: Installieren Der Lautsprecher
Lautsprecher sich von der Wand/Decke lösen kann. 8. Bringe das Gitter am Lautsprecher an, indem du es vorsichtig auf den Lautsprecher setzt, bis die Magnete das Gitter an den Lautsprecher ziehen. Stage 2 Architektur-Lautsprecher Installationsanleitung | ©2022 Harman International Seite 5... -
Seite 6: Technische Daten
H: 400 mm x B: 266 mm Ausschnittmaße H: 460 mm x B: 162 mm H: 311 mm x B: 184 mm H: 372 mm x B: 238 mm Einbautiefe 96 mm 92 mm 98 mm Stage 2 Architektur-Lautsprecher Installationsanleitung | ©2022 Harman International Seite 6... - Seite 7 3000 Hz 3400 Hz Eingänge Vernickelte federbelastete Anschlüsse Vernickelte federbelastete Anschlüsse Gitterabmessungen Durchm.: 233 mm Durchm.: 275 mm Ausschnittmaße Durchm.: 203 mm Durchm.: 244 mm Einbautiefe 100 mm 108 mm Stage 2 Architektur-Lautsprecher Installationsanleitung | ©2022 Harman International Seite 7...
-
Seite 8: Deckeneinbau (Sondereinsatz)
H: 289 mm x B: 289 mm Ausschnittmaße Durchm.: 203 mm H: 219 mm x B: 219 mm H: 260 mm x B: 260 mm Einbautiefe 106 mm 127 mm 138 mm Stage 2 Architektur-Lautsprecher Installationsanleitung | ©2022 Harman International Seite 8... - Seite 9 260W 280W 260CSA 280CSA Produkte Quadratische Gitterbausätze JBLSGK6 JBLSGK8 Quadratisches weißes Quadratisches weißes Beschreibung lackierbares Gitter für 6" lackierbares Gitter für 8" Deckeneinbau Deckeneinbau Unterstützte 260C / 260CDT 280C Produkte Stage 2 Architektur-Lautsprecher Installationsanleitung | ©2022 Harman International Seite 9...
