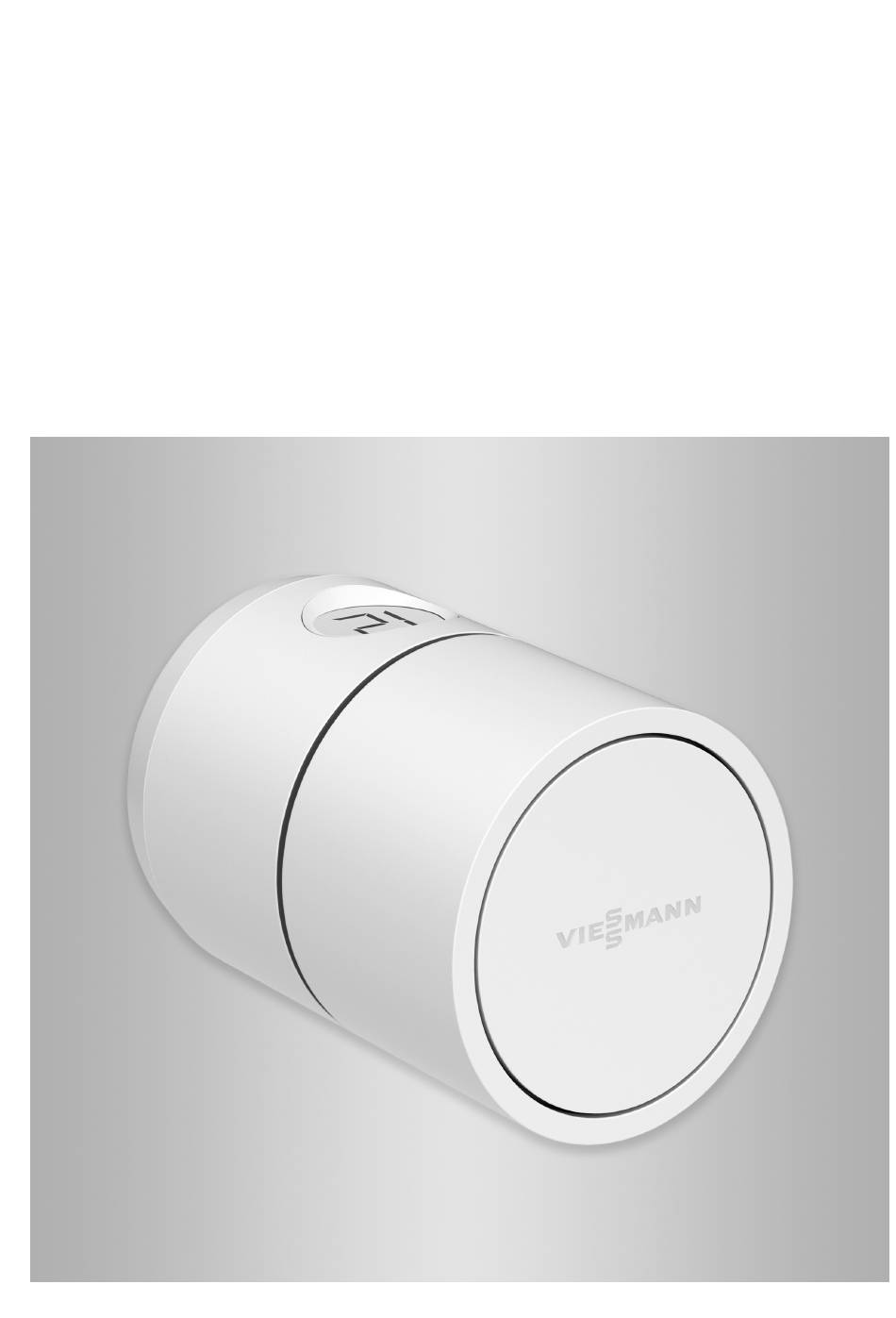

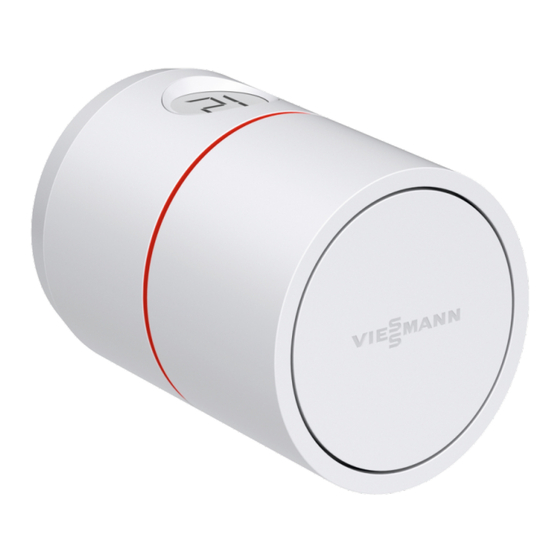

- Seite 1 VIESMANN Bedienungsanleitung für den Anlagenbetreiber ViCare Heizkörperthermostat Heizkörperstellantrieb zur Einzelraumregelung ViCare Heizkörperthermostat Bitte aufbewahren! 5802069 DE 5/2022...
-
Seite 2: Erläuterung Der Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bitte befolgen Sie diese Sicher- heitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Gefahr Hinweis Dieses Zeichen warnt vor Perso- Angaben mit dem Wort Hinweis enthal- nenschäden. ten Zusatzinformationen. Achtung Dieses Zeichen warnt vor Sach- und Umweltschäden. -
Seite 3: Sicherheitshinweise
Schäden. Nehmen Sie ein beschä- – Direkter Sonneneinstrahlung digtes Gerät nicht in Betrieb. – Anderer direkter Wärmestrahlung – Nach einem Neustart Status der Funk- ■ komponenten prüfen. Zusatzkomponenten und Einzelteile Bei Austausch ausschließlich Viessmann Originalteile oder von Viessmann freigegebene Einzelteile ver- wenden. -
Seite 4: Inhaltsverzeichnis
5. Inbetriebnahme Anzeige- und Bedienelemente ............... 14 Anzeigen im Display ................14 ■ Standby-Anzeige ................15 ■ ViCare Heizkörperthermostat anlernen ..........15 6. Einstellungen Werkseitige Einstellung wiederherstellen ..........16 Kindersicherung ..................16 Kindersicherung aktivieren ..............16 ■ 7. Was ist zu tun? Das Display blinkt. - Seite 5 Servers oder der Software entstehen sowie für Schä- Es gelten die Allgemeinen Verkaufsbedingungen von den aus unsachgemäßer Verwendung. Viessmann, die in der jeweils aktuellen Viessmann Die Haftung ist auf den typischerweise entstehenden Preisliste enthalten sind. Schaden begrenzt, falls eine wesentliche Vertrags- Push-Benachrichtigungen und E-Mail-Dienste sind pflicht leicht fahrlässig verletzt wird, deren Erfüllung die...
-
Seite 6: Bestimmungsgemäße Verwendung
Bauteil nicht im Hausmüll entsorgen. Bestimmungsgemäße Verwendung Das ViCare Heizkörperthermostat ist bestimmungsge- In Verbindung mit einem Viessmann Gateway werden mäß ausschließlich in Verbindung mit den elektron- die ermittelten Werte über Funk an das Gateway wei- ischen Regelungen und Steuerungen der hierfür unter- tergeleitet. -
Seite 7: Produktinformation
Smartphone Sichere Internetverbindung zum Viessmann Ser- Bedienung über App ViCare App Sie können Ihre Heizungsanlage oder die ViCare Ein- zelraumregelung über das Internet per App fernbedie- nen. Weitere Informationen: Siehe www.vicare.info oder im Apple App Store und Google Play Store:... - Seite 8 Der Montageort muss trocken und frostfrei sein. ■ Prüfen Sie die Empfangsqualität des Thermostats ■ Umgebungstemperaturen zwischen 0 und +40 °C am geplanten Montageort. Dazu das ViCare Heizkör- gewährleisten. perthermostat vor der Montage in der Nähe des ■ Montage auf Anschlussadapter am Thermostatventil Gateways anlernen, siehe Seite 15.
-
Seite 9: Montageablauf
Ohne Gateway Anschlussadapter auf Thermostatventil montieren. ViCare Heizkörperthermostat öffnen. Batterien einlegen. ViCare Heizkörperthermostat anlernen. — ViCare Heizkörperthermostat auf Anschlussadapter montieren und einrichten. Anschlussadapter montieren Hinweis Vor der Demontage des bisherigen Heizkörperstellant- riebs muss das Ventil weit geöffnet sein. Drehen Sie... - Seite 10 Montageablauf Anschlussadapter montieren (Fortsetzung) RAVL Abb. 4...
-
Seite 11: Thermostat Öffnen
Montageablauf Anschlussadapter montieren (Fortsetzung) Optional als Zubehör erhältlich: Caleffi, Giacomini Abb. 5 Thermostat öffnen Abb. 6... -
Seite 12: Batterien Einlegen Oder Austauschen
Montageablauf Batterien einlegen oder austauschen Abb. 7 2. Legen Sie die Batterien ein. Anzeige im Display: ■ Auslieferungszustand: „ “ wird angezeigt. – – Der Montagemodus ist aktiv. ■ Austausch der Batterien: Der Raumtemperatur-Sollwert wird angezeigt. Hinweis Verwenden Sie keine Akkus. Thermostat montieren 1. - Seite 13 Montageablauf Thermostat montieren (Fortsetzung) 2. Drehen Sie das Thermostat nach links (entgegen dem Uhrzeigersinn) und richten Sie das Display wie gewünscht aus. 3. Drücken Sie den Taster für min. 3 Sekunden, um das Thermostatventil zu schließen. Anzeige im Display: Der Raumtemperatur-Sollwert wird angezeigt. Abb.
-
Seite 14: Anzeige- Und Bedienelemente
Links drehen: Sie verringern den Raumtemperatur-Sollwert in 0,5-°C-Schritten (hörbares Klicken). Anzeigen im Display Hinweis ■ Falls die Funkverbindung zwischen ViCare Heizkör- ° perthermostat und Gateway unterbrochen wurde, wird diese Verbindung automatisch wieder aufge- baut. Falls Sie bei aktivierter Kindersicherung Einstellun- ■... -
Seite 15: Standby-Anzeige
Thermostatkopf vornehmen, wird die Standby-Anzeige aktiviert. Das Display wird dunkel. ViCare Heizkörperthermostat anlernen Nur in Verbindung mit einem Gateway 1. Öffnen Sie die ViCare App. Öffnen Sie das Einstel- lungsmenü. Tippen Sie auf „Einzelraumsteue- rung“. Folgen Sie den Anweisungen in der App. -
Seite 16: Werkseitige Einstellung Wiederherstellen
Der Montagemodus ist aktiv. Kindersicherung Nur in Verbindung mit einem Gateway Kindersicherung aktivieren Öffnen Sie die ViCare App. Öffnen Sie das Einstel- Hinweis lungsmenü. Tippen Sie auf „Einzelraumsteuerung“. Falls die Kindersicherung aktiviert ist, sind am Ther- Folgen Sie den Anweisungen in der App. -
Seite 17: Das Display Blinkt
Was ist zu tun? Das Display blinkt. Ursache Behebung Am Thermostat liegt eine Störung an. Drehen Sie am Thermostatkopf, um weitere Informationen zu den Störungen zu erhalten. blinkt. Ursache Behebung Ca. 1 Monat bevor die Batterien leer sind Tauschen Sie die Batterien aus: Siehe Seite 12. blinkt im Display des Thermostats. -
Seite 18: Erscheint Im Display
Tauschen Sie ggf. das Heizkörperthermostat. ■ erscheint im Display. Ursache Behebung Fehler Funkverbindung Wiederholen Sie den Anlernvorgang des ViCare Heizkörperther- mostats: Siehe Seite 15. erscheint im Display. Ursache Behebung Fehler Hardware Entnehmen Sie die Batterien. Legen Sie die Batterien erneut ein: ■... -
Seite 19: Instandhaltung
Instandhaltung Software-Update Nur in Verbindung mit einem Viessmann Gateway. Falls ein neues Software-Update zur Verfügung steht, wird dieses automatisch über das Gateway herunter- geladen und auf dem Thermostat aktualisiert. Reinigung Achtung Die Oberflächen des Thermostats können Sie mit Handelsübliche Reinigungsmittel können die einem Mikrofasertuch reinigen. - Seite 20 Technische Daten Technische Daten Spannungsversorgung 2 x 1,5 V Alkalibatterie LR6, Typ AA Hinweis Verwenden Sie keine Akkus. Lebensdauer Batterien Ca. 2 Jahre Geräuschpegel < 30 dB(A) in der Reichweite von 1 m Funkfrequenz 2,4 GHz Low-Power-Funk 3.0 Funkstandard Frequenzband 2405,0 bis 2480,0 MHz Max.
-
Seite 21: Anhang
Thermostats. Schrauben Sie den Thermostat gegen den Uhrzeigersinn vom Adapter ab. Abb. 15 Endgültige Außerbetriebnahme und Entsorgung der Heizungsanlage Viessmann Produkte sind recyclingfähig. Komponen- ten und Betriebsstoffe Ihrer Heizungsanlage gehören nicht in den Hausmüll. Bitte sprechen Sie wegen der fachgerechten Entsor- gung Ihrer Altanlage Ihren Fachbetrieb an. - Seite 22 – Montieren..............12 Durchdringungswinkel..........8 Thermostat öffnen............11 E-Mail................5 Umgebungstemperaturen.......... 20 Unterstützte Gateways..........7 Update................19 Fernbedienen............... 7 Fernüberwachen............7 Verkaufsbedingungen..........5 ViCare App..............7 Haftung.................5 Wartung..............19 Inbetriebnahme............14 Werkseitige Einstellung wiederherstellen....16 Information..............7 WLAN-Verbindungen Reichweite.........8 Kindersicherung............16 Zulässige Umgebungstemperaturen......20 Montage –...
- Seite 24 Viessmann Ges.m.b.H. Viessmann Climate Solutions SE A-4641 Steinhaus bei Wels 35108 Allendorf Telefon: 07242 62381-110 Telefon: 06452 70-0 Telefax: 07242 62381-440 Telefax: 06452 70-2780 www.viessmann.at www.viessmann.de...
