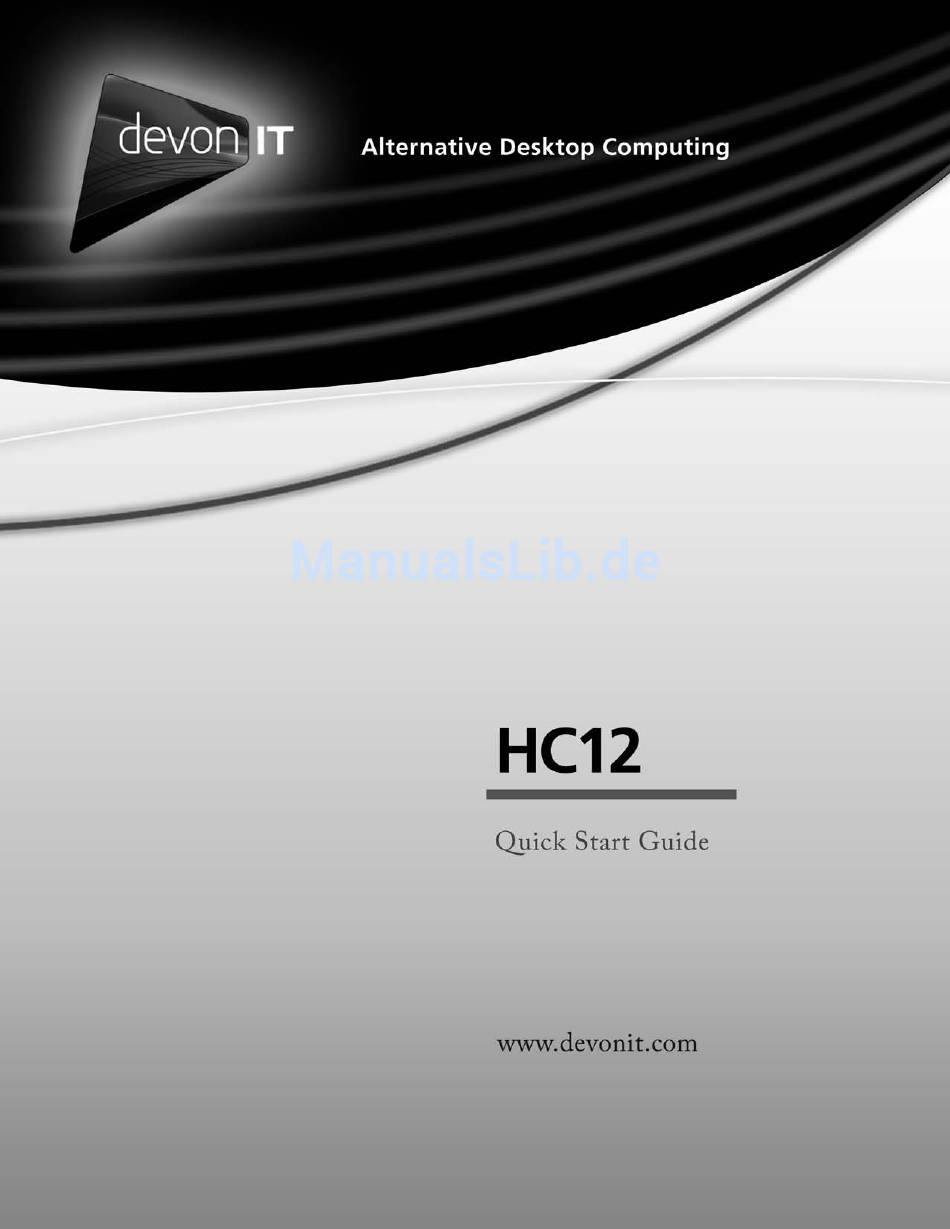

devonit HC12 Kurzanleitung

Vorschau ausblenden

Seite von 88

/ 88
Inhalt
Inhaltsverzeichnis
Lesezeichen

Inhaltsverzeichnis

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen

Visit us on the web: http://www.devonit.com

Inhaltsverzeichnis

Inhaltszusammenfassung für devonit HC12

Seite 2: About Your Computer
About Your Computer Front View 1. Power button, power light 5. USB 2.0 connectors (2) 2. Drive activity light 6. Optical drive 3. Network activity lights (2) 7. Optical drive eject button 4. Diagnostic lights (4) 8. Hard drive bays (2) Back View 1.
Seite 3 3. Network activity light 10. Network activity light 4. Line-out connector 11. Network adapter connector 5. Line-in connector (secondary) 6. Serial connectors (2) 12. Network link integrity light © 2008 Devon IT, Inc. All Rights Reserved Visit us on the web: http://www.devonit.com...
Seite 4: Setting Up Your Computer
Setting Up Your Computer Quick Setup CAUTION: Before you begin any of the procedures in this section, read and follow the safety instructions provided with your computer. This section describes the steps to set up your computer for the first time. 1.
Seite 5 Devon IT HC12 Quick Start Guide version1 3. Connect the keyboard and mouse. 4. Connect the monitor (optional). © 2008 Devon IT, Inc. All Rights Reserved Visit us on the web: http://www.devonit.com...
Seite 6 5. Connect the computer and monitor (optional) power cables. 6. Attach the power cable retention bracket on the right bend of the power supply handle. Bend the power cable into a loop as shown in the illustration and attach the cable to the bracket’s cable clasp. 7.
Seite 7 8. Press the power button on the computer and monitor (optional). Adjust the monitor's controls, as needed, until the displayed image is satisfactory. 9. Install the bezel (optional). © 2008 Devon IT, Inc. All Rights Reserved Visit us on the web: http://www.devonit.com...
Seite 8: Connecting To The Internet
Connecting to the Internet NOTE: ISPs and ISP offerings vary by country. To connect to the Internet, you need a network connection and an Internet service provider (ISP). Contact your ISP for setup instructions. Setting Up Your Internet Connection To set up an Internet connection with an ISP desktop shortcut: 1.
Seite 9: Transferring Information To A New Computer
7. Under What do you want to transfer?, click to select the data you want to transfer, and click Next. The selected data is copied and the Completing the Collection Phase screen appears. 8. Click Finish. © 2008 Devon IT, Inc. All Rights Reserved Visit us on the web: http://www.devonit.com...
Seite 10 TRANSFER DATA TO THE DESTINATION COMPUTER 1. Go to the destination computer. 2. Under Now go to your old computer, click Next. 3. Under Where are the files and settings?, click to select the method you chose for transferring your settings and files and then click Next.
Seite 11: Specifications
NOTE: ASF 2.0 support and wakeup on LAN are not avail- able on the secondary NIC and are not available on the primary NIC in teaming mode. RAID support RAID 0 and RAID 1 (mirroring) © 2008 Devon IT, Inc. All Rights Reserved Visit us on the web: http://www.devonit.com...
Seite 12 Memory Type 667-MHz DDR2 ECC fully buffered DIMMs (FBD) Memory connectors four Memory capacities 256 MB, 512 MB, 1 GB, 2 GB, 4 GB, and 8 GB Minimum memory 256 MB Maximum memory 32 GB Drives up to two 3.5-inch drive bays (FlexBay) Externally accessible one 5.25-inch slimline drive bay NOTICE: Hard drives are not hot swappable.
Seite 13: Expansion Slots
Connector data width (Maximum) x8 PCI Express lane PCI Express x16: Connector two x16 Connector Size 164 pins Connector data width (Maximum) x16 PCI Express lane © 2008 Devon IT, Inc. All Rights Reserved Visit us on the web: http://www.devonit.com...
Seite 14 Connectors External connectors two front panel USB 2.0-compliant connectors three back panel USB 2.0-compliant connectors Network adapter (NIC) two back panel RJ-45 connectors (for integrated 1-GB NICs) Video back panel DVI connector (on graphics card) back panel VGA connector (on graphics card) PS/2 (keyboard and mouse) two back panel 6-pin mini-DIN Serial...
Seite 15 — Flashes when computer is transmit- network adapter) ting or receiving network data. A high volume of network traffic may make this light appear to be in a steady on state. © 2008 Devon IT, Inc. All Rights Reserved Visit us on the web: http://www.devonit.com...
Seite 16 Power DC power supply Wattage 750 W Maximum heat dissipation For 750-W power supply: 2559 BTU/hr NOTE: Heat dissipation is calculated based upon the power supply wattage rating. Voltage Autoranging power supply: 90–240 VAC at 50–60 Hz NOTE: See the safety information that shipped with your computer for important voltage setting information.
Seite 17 –16 to 3048 m (–50 to 10,000 ft) Storage –16 to 10,600 m (–50 to 35,000 ft) Airborne contaminant level G2 or lower as defined by ISA-S71.04-1985 © 2008 Devon IT, Inc. All Rights Reserved Visit us on the web: http://www.devonit.com...
Seite 20 Acerca de su computadora Vista frontal 1. Botón de encendido, luz 5. Conectores USB 2.0 (2) indicadora de encendido 6. Unidad óptica 2. Luz indicadora de actividad en la unidad 7. Botón de expulsión de la unidad óptica 3. Luces indicadoras de actividad en la red (2) 8.
Seite 21 6. Conectores en serie (2) 12. Luz indicadora de la integridad del vínculo de red 2008 evon IT Inc. Todos los derechos reservados 2008 evon IT Inc. Todos los derechos reservados Visítenos en Internet en http://www.devonit.com Visítenos en Internet en http://www.devonit.com...
Seite 22 Configuración de su computadora Configuración rápida PRECAUCIÓN: Antes de comenzar con cualquiera de los procedimientos de esta sección, lea y siga las instruc- ciones de seguridad que se incluyen con la computadora. Esta sección describe los pasos para configurar su computadora por primera vez. 1.
Seite 24 5. Conecte los cables de energía de la computadora y el monitor (opcional). 6. Coloque la abrazadera de retención del cable de energía en el codo derecho de la manija del suministro de energía. Doble el cable de energía en una vuelta como se muestra en la imagen y sujete el cable con la abrazadera. 7.
Seite 25 8. Oprima el botón de encendido de la computadora y el monitor (opcional). Ajuste los controles del monitor según lo requiera, hasta que la imagen sea satisfactoria. 9. Instale el panel frontal (opcional). 2008 evon IT Inc. Todos los derechos reservados Visítenos en Internet en http://www.devonit.com...
Seite 26 Cómo conectarse a Internet NOTA: Los servicios y proveedores de Internet (Internet Service Provider, ISP) varían en cada país. Para conectarse a Internet, necesita una conexión de red y un proveedor de servicio de Internet (Internet Service Provider, ISP). Comuníquese con su ISP para obtener instrucciones de configuración. Configuración de su conexión de Internet Para configurar una conexión a Internet con un acceso directo desde su escritorio para el ISP: 1.
Seite 27 5. En ¿Qué equipo es éste? (Which computer is this?) haga clic en Old Computer y haga clic en Next. 6. En Seleccione un método de transferencia (Select a transfer method) haga clic en el método de transferencia que prefiera y haga clic en Next. 2008 evon IT Inc. Todos los derechos reservados Visítenos en Internet en http://www.devonit.com...
Seite 28 7. En Elija qué desea transferir (What do you want to transfer?) haga clic para seleccionar los datos que desea transferir y haga clic en Next. Los datos seleccionados se copian y aparece la pantalla Completando la fase de recopilación (Completing the Collection Phase).
Seite 29: Especificaciones
NOTA: El soporte y activación ASF 2.0 en LAN no están disponibles en la NIC secundaria ni en la NIC primaria en modo de equipo. RAID support RAID 0 y RAID 1 (en espejo) 2008 evon IT Inc. Todos los derechos reservados Visítenos en Internet en http://www.devonit.com...
Seite 30 Memoria Tipo DIMMs totalmente protegidos de 667 MHz DDR2 ECC (FBD) Conectores de memoria Cuatro Capacidades de memoria 256 MB, 512 MB, 1 GB, 2 GB, 4 GB, and 8 GB Memoria mínima 256 MB Memoria máxima 32 GB Unidades Accesibles desde el exterior Hasta dos módulos para unidades de 3,5 pulgadas (FlexBay) Un módulo de unidad delgada de 5,25 pulgadas...
Seite 31 Ancho (máximo) del conector de datos Pista x8 PCI Express PCI Express x16: Dos x16 Conector Tamaño del conector 164 clavijas Ancho (máximo) del conector de datos Pista x16 PCI Express 2008 evon IT Inc. Todos los derechos reservados Visítenos en Internet en http://www.devonit.com...
Seite 32 Conectores Conectores externos: Dos conectores en el panel frontal que cumplen con USB 2.0 Tres conectores en el panel posterior que cumplen con USB 2.0 Adaptador de red (NIC) Dos conectores RJ-45 en el panel posterior (para NIC integrada de 1 GB) Video Conector DVI en el panel posterior (en la tarjeta gráfica) Conector VGA en el panel posterior (en la tarjeta gráfica)
Seite 33 Es posible que la luz parezca estar en modo encendido permanente si el volumen de tráfico en la red es elevado. 2008 evon IT Inc. Todos los derechos reservados Visítenos en Internet en http://www.devonit.com...
Seite 36 Ihr Computer Frontansicht 1. Ein/Aus-Taste, Netzleuchte 5. USB-2.0-Anschlüsse (2) 2. Festplattenaktivitätsleuchte 6. Optisches Laufwerk 3. Netzwerkaktivitätsleuchten (2) 7. Auswurftaste optisches Laufwerk 4. Diagnoseleuchten (4) 8. Festplattenschächte (2) Rückansicht 1. Netzanschluss 2. Steckplätze für Erweiterungskarten 3. Rückwärtige Anschlüsse...
Seite 37 9. USB-2.0-Anschlüsse (3) 3. Netzwerkaktivitätsleuchte 10. Netzwerkaktivitätsleuchte 4. Leitungsanschluss, Ausgang (Line-out) 11. Netzwerkadapteranschluss 5. Leitungsanschluss, Eingang (Line-in) (sekundär) 6. Serielle Anschlüsse (2) 12. Anzeige der Netzwerk-Link-Integrität © 2008 Devon IT, Inc. Alle Rechte vorbehalten. Besuchen Sie uns im Internet: http://www.devonit.com...
Seite 38: Einrichten Des Computers
Einrichten des Computers Kurzanleitung für den Aufbau VORSICHT: Bevor Sie mit einer der in diesem Abschnitt beschriebenen Vorgehensweisen beginnen, lesen und befolgen Sie die im Lieferumfang Ihres Computers enthaltenen Sicherheitshinweise. In diesem Abschnitt wird beschrieben, wie Sie beim ersten Einrichten Ihres Computers vorgehen. 1.
Seite 40 5. Schließen Sie die Netzkabel für Computer und Monitor (optional) an. 6. Bringen Sie die Netzkabelhalterung am rechten Bogen des Netzteilgriffs an. Biegen Sie das Netzkabel wie in der Abbildung gezeigt zu einer Schlaufe und setzen Sie es in die Halterungsklammer ein. 7.
Seite 41 8. Drücken Sie die Ein/Aus-Taste am Computer und am Monitor (optional). Stellen Sie das angezeigte Bild über die Bedienelemente des Monitors nach Bedarf ein, bis es zufriedenstellend ist. 9. Bauen Sie die Frontblende ein (optional). © 2008 Devon IT, Inc. Alle Rechte vorbehalten. Besuchen Sie uns im Internet: http://www.devonit.com...
Seite 42 Anschluss an das Internet HINWEIS: Internetdienstanbieter, auch Provider genannt, und ihre Leistungen unterscheiden sich je nach Land. Um eine Verbindung mit dem Internet herzustellen, benötigen Sie eine Netzwerkverbindung und einen Internetdienstanbieter. Eine Installationsanleitung erhalten Sie von Ihrem Internetdienstanbieter. Einrichten Ihrer Internetverbindung Um eine Internetverbindung über das Symbol des Internetdienstanbieters auf dem Desktop einzurichten, gehen Sie folgendermaßen vor: 1.
Seite 43: Übertragen Von Daten Auf Einen Neuen Computer
7. Wählen Sie unter „Was soll übertragen werden?“ die Daten aus, die Sie übertragen möchten. Klicken Sie dann auf „Weiter“. Daraufhin werden die ausgewählten Daten kopiert und das Fenster „Fertigstellen des Sammlungsvorgangs“ wird angezeigt. 8. Klicken Sie auf „Fertig stellen“. © 2008 Devon IT, Inc. Alle Rechte vorbehalten. Besuchen Sie uns im Internet: http://www.devonit.com...
Seite 44 DATEN AUF DEN ZIELCOMPUTER ÜBERTRAGEN 1. Wechseln Sie zum Zielcomputer. 2. Klicken Sie unter „Wechseln Sie jetzt zum Quellcomputer“ auf „Weiter“. 3. Klicken Sie unter „Wo befinden sich die Dateien und Einstellungen?“ auf die Methode, die Sie zum Übertragen Ihrer Einstellungen und Dateien ausgewählt haben, und dann auf „Weiter“.
Seite 45: Systeminformationen
HINWEIS: ASF-2.0-Unterstützung und Wake on LAN sind bei der sekundären NIC nicht und bei der primären NIC nicht im Teaming-Modus verfügbar. RAID-Unterstützung RAID 0 und RAID 1 (Datenspiegelung) © 2008 Devon IT, Inc. Alle Rechte vorbehalten. Besuchen Sie uns im Internet: http://www.devonit.com...
Seite 46 Speicher 667 MHz, DDR2-ECC-DIMM (FBD), vollständig gepuffert Speicheranschlüsse vier Speicherkapazitäten 256 MB, 512 MB, 1 GB, 2 GB, 4 GB und 8 GB Mindestspeicher 256 MB Maximalspeicher 32 GB Laufwerke bis zu zwei Schächte für 3,5-Zoll-Laufwerke (FlexBay) Extern zugänglich ein Schacht für 5,25-Zoll-Slimline-Laufwerk ACHTUNG: Festplatten können nicht bei laufendem Betrieb ausgetauscht werden.
Seite 47: Erweiterungssteckplätze
Anschluss eine x16 (unterstützt x8-, x4- und x1-Karten) Anschlussgröße 164-polig Anschlussdatenbreite (maximal) PCI-Express x8-Bandbreite PCI Express x16 Anschluss zwei x16 Anschlussgröße 164-polig Anschlussdatenbreite (maximal) PCI-Express x16-Bandbreite © 2008 Devon IT, Inc. Alle Rechte vorbehalten. Besuchen Sie uns im Internet: http://www.devonit.com...
Seite 48 Anschlüsse Externe Anschlüsse zwei USB-2.0-konforme Anschlüsse auf der Frontplatte drei USB-2.0-konforme Anschlüsse auf der Rückseite Netzwerkadapter (NIC) zwei RJ-45-Anschlüsse auf der Rückseite (für integrierte 1-GB-NIC) Video DVI-Anschluss auf der Rückseite (an der Grafikkarte) VGA-Anschluss auf der Rückseite (an der Grafikkarte) PS/2 (Tastatur und Maus) zwei 6-polige Mini-DIN-Anschlüsse auf der Rückseite Seriell...
Seite 49: Bedienelemente Und Leuchten
Gelbes Blinklicht — Blinkt, wenn der Computer Netzwerkdaten (am integrierten Netzwerkadapter) sendet oder empfängt. Bei hohem Verkehrsaufkommen im Netzwerk sieht diese Leuchte möglicherweise wie Dauerlicht aus. © 2008 Devon IT, Inc. Alle Rechte vorbehalten. Besuchen Sie uns im Internet: http://www.devonit.com...
Seite 50: Abmessungen Und Gewicht
Stromversorgung Gleichstromnetzteil Leistung 750 W Maximale Wärmeabgabe Bei Leistung von 750 W: 2559 BTU/h HINWEIS: Die Wärmeabgabe wird anhand der Nennleistung des Netzteils berechnet. Spannung Automatischer Einstellbereich des Netzteils 90 - 240 V AC bei 50 - 60 Hz HINWEIS: In den Sicherheitshinweisen, die im Lieferumfang Ihres Computers enthalten sind, finden Sie wichtige Informationen zur Spannungseinstellung.
Seite 51: Umgebungsbedingungen
105 G +/– 5 % bei Impulsdauer von 2 ms +/– 10 % (entspricht 127 cm/s) Höhe Bei Betrieb -16 bis 3048 m Bei Lagerung -16 bis 10.600 m Luftverschmutzungsgrad G2 oder niedriger gemäß ISA-S71.04-1985 © 2008 Devon IT, Inc. Alle Rechte vorbehalten. Besuchen Sie uns im Internet: http://www.devonit.com...
