WAGNER SUNGO SXL Bedienungsanleitung

BEDIENUNGSANLEITUNG
Solarregler SUNGO SXL
●
Großes beleuchtetes Display für die Anzeige von Tem-
peraturen, Bilanzwerten und Anlagenzuständen mit klar
gestalteten Piktogrammen für den Überblick.
●
Einfache, aber sichere Bedienung über vier Tasten zum
waagrechten und senkrechten Scrollen durch die Me-
nüs.
●
Umfassendes Diagnosesystem zur Überwachung der
Anlagenfunktionen wie z.B. Fühlerunterbrechung oder
„dT zu hoch"
●
Eingebaute Sicherheitsfunktionen wie Kollektorküh-
lung, Speicherkühlung, Anlagenschutz und Röhren-
kollektorfunktion
●
Solare Beladung mit bis zu 3 Speichern über bis zu 2 un-
abhängigen Kollektorfeldern
●
System mit gemischtem Heizkreis für die optimale Kom-
bination von Solaranlage und Pelletheizung.
Inhalt
1. Anlagensysteme in der Übersicht . . . . . . . . . . . 2
2. System auswählen . . . . . . . . . . . . . . . . . . . . 4
2.1 Erklärung der System-Darstellungen . . . . . . . . . 4
2.2 Beschreibung der Sonderfunktionen . . . . . . . . . 6
2.3 Beschreibung weiterer Funktionen . . . . . . . . . . 9
2.4 Systeme im Detail . . . . . . . . . . . . . . . . . . . 10
3. Allgemeine Sicherheitshinweise . . . . . . . . . . . 20
3.1 Qualifikation des Anwenders . . . . . . . . . . . . . 20
3.2 Bestimmungsgemäßer Einsatz . . . . . . . . . . . . 20
3.3 Hinweise zu Montage und Betrieb . . . . . . . . . . 20
4. Montage . . . . . . . . . . . . . . . . . . . . . . . . . 21
4.1 Gehäuse befestigen . . . . . . . . . . . . . . . . . . 21
4.2 Kabel anschließen . . . . . . . . . . . . . . . . . . . 21
Gedruckt auf Recyclingpapier aus 100 % Altpapier
Solarthermie/Solarkreis D-SUNGO-SXL-TI-MA-BA-0707-1122P400
●
System für Großanlagen mit Vorwärmspeicher.
●
Alternative Wahl von Thermostatfunktion A + B, Rück-
laufanhebung und Freier Regler
●
Bilanz-/ Resetwerte
●
8 Temperatureingänge Pt1000, 1 Impulseingang und
1 Strahlungssensor
●
6 Ausgänge, drehzahlgeregelt vorbereitet je nach Sys-
temvariante
●
Mit dem Fühler T6 (Solar-Rücklauf) und einem externen
Volumenmessteil kann der Regler die Wärmemenge in
kWh ermitteln.
●
Optionaler DATAstick zum Speichern und Auslesen von
Messwerten und Anlagenzuständen, sowie zum Update
der Reglersoftware.
●
Sechs Sprachen stehen zur Wahl.
5. Bedienung . . . . . . . . . . . . . . . . . . . . . . . 23
5.1 Display und Tasten . . . . . . . . . . . . . . . . . . . 23
5.2 Inbetriebnahme . . . . . . . . . . . . . . . . . . . . 26
5.3 Menü „Sonderfunktionen" . . . . . . . . . . . . . . 27
5.4 Menü „Einstellung". . . . . . . . . . . . . . . . . . . 31
5.5 Menü „Information" . . . . . . . . . . . . . . . . . . 35
5.6 Menü „Handbetrieb". . . . . . . . . . . . . . . . . . 37
6. Technische Informationen. . . . . . . . . . . . . . . 38
7. Zubehör . . . . . . . . . . . . . . . . . . . . . . . . . 39
8. Service . . . . . . . . . . . . . . . . . . . . . . . . . . 39
8.1 Service - Meldeprotokoll . . . . . . . . . . . . . . . 39
8.2 Service - Systemmeldungen . . . . . . . . . . . . . 40
8.3 Service - Kontrolle der Fühler. . . . . . . . . . . . . 40
Wagner& Co

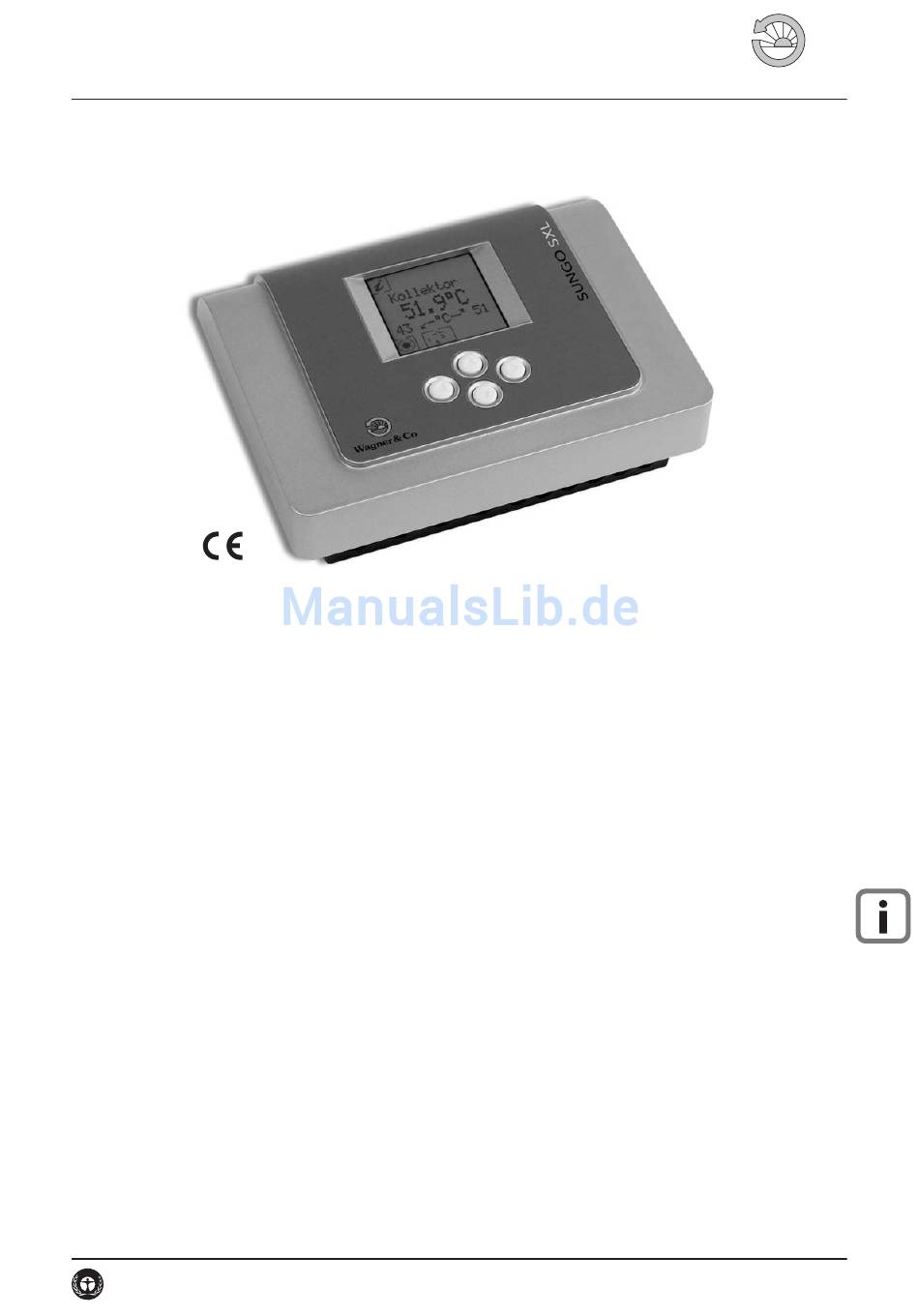

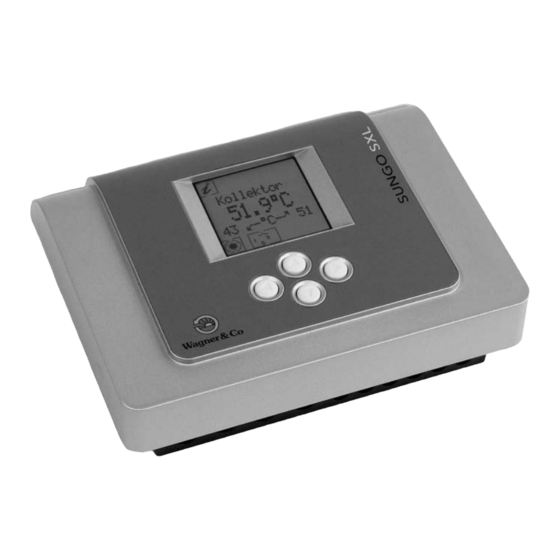

Bild 1 Der Solarregler SUNGO SXL
Sprache
auswählen
siehe Seite 26
1
