Kopp HK07 Basic Bedienungsanleitung

Beschreibung: HK07 Raumthermostat Basic,
HK07 Raumthermostat Premium,
1. Anwendung
Der elektronische Raumthermostat HK07 .... ist für die
raumtemperaturabhängige
Kühleinrichtungen in trockenen geschlossenen Räumen
ausgelegt. Das PWM-Regelverhalten
Vorgaben des GEG 2020. Der HK07 Raumthermostat
Basic ist für 2-Draht-Anschluss (ohne Neutralleiter N)
ausgelegt, damit können ältere Bimetall-Thermostate
ersetzt werden.
Es können 2 Stellantriebe 230V AC / Funktion stromlos
geschlossen (NC) angeschlossen werden.
2. Funktion

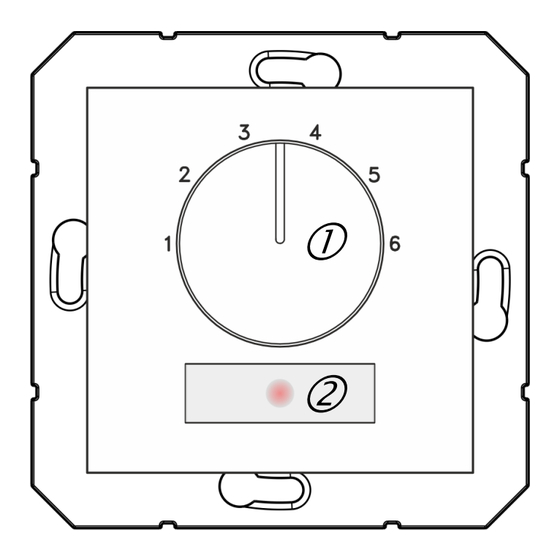

Die Raumtemperatur wird mit dem internen Temperatur-
fühler erfasst. Über den Drehknopf
Raumtemperatur zwischen 5°C und 35°C eingestellt. Mit
Hilfe der Leuchtdiode
angezeigt.
2.1 Heizen (HK07 Raumthermostat Basic)
Der Ausgang wird angesteuert, wenn die Raumtemperatur
unter den eingestellten Sollwert fällt. Im Bereich einer
Temperaturabweichung von 0-1K taktet der elektronische
Raumthermostat mit einer Pulsweite von 20 Minuten von
0-100%. Die Leuchtdiode bleibt dabei angeschaltet.
Bei Abweichungen > 1K ist der Ausgang kontinuierlich
angeschaltet.
2.2 Heizen / Kühlen (HK07 Raumthermostat Premium)
In dieser Betriebsart wird über ein externes Signal am
Mode-Eingang (M/N) zwischen Heizen und Kühlen umge-
schaltet. Die Frostschutzfunktion und die Absenkung sind
in diesem Modus nicht aktiv.
2.3 Frostschutz
Die Frostschutzfunktion ist in der Betriebsart Heizen
immer aktiv. Sinkt die Raumtemperatur unter 4°C wird die
Heizung eingeschaltet. In der Betriebsart Kühlen ist die
Frostschutzfunktion nicht aktiv.
2.4 Ventiltraining
Um ein Festsetzen der Ventile (Stellantriebe) zu vermeiden,
schaltet das Regelgerät alle sieben Tage für 3 Minuten
den Ausgang ein.


Regelung von Heiz-
entspricht

wird die gewünschte

wird die Energieanforderung
Artikelnr. 296529003
Artikelnr. 296729009
3. Montage - nur für autorisiertes Fachpersonal
Achtung: Fehler
Beschädigung des Regelgerätes führen! Für
Schäden,
und/oder
entstehen, wird nicht gehaftet!
 Vor Arbeiten am Gerät Leitungen spannungsfrei schalten.
 Der Anschluss und Service darf nur durch autorisiertes
Fachpersonal erfolgen!
 Der Anschluss ist nach dem beigefügten Prinzipschalt-
bild durchzuführen.
 Es dürfen keine Geräte mit Schutzkleinspannung
(SELV) angeschlossen werden.
 Für die Spannungsversorgung (Klemme L) und die
bzw.
Absenkung
(Klemme M) muss die gleiche Phase verwendet
den
werden.
 Das Gerät ist nur für den Anschluss an festverlegte
Leitungen in trockenen geschlossenen Räumen bestimmt.
 Die Anschlussklemmen sind für einen Leitungsquer-
schnitt von max. 1,5mm² geeignet.
 Zu beachten ist die VDE 0100, die EN 60730, Teil 1,
sowie die Vorschriften der örtlichen EVU.
 Das Regelgerät ist so zu montieren, dass es die durch-
schnittliche Raumtemperatur erfassen kann (Nähe von
Zu- und Abluftkanälen sowie Fenster und Türen meiden).
Montage an Innenwänden in ca. 1,3 bis 1,5m über dem
Fußboden (direkte Sonnenbestrahlung vermeiden).
Sollte das Gerät nicht funktionieren, überprüfen Sie bitte
zuerst den
Spannungsversorgung.
3.1 Mechanik, Gehäuse
Der Raumthermostat besteht aus folgenden Teilen:
 Unterteil mit Achse und Messdom
zur Montage in einer Unterputzdose
mittels Schrauben (nicht im Lieferumfang enthalten)
 Dekorteil zum Aufschnappen auf montiertes Unterteil
 Drehknopf
*)
Drehknopf
*)
Dekorteil
Gehäuseunterteil:
Achse
Messdom
Unterteil
*)
Abnehmbar zur Montage
beim Anschluss
die durch falschen
unsachgemäße
bzw. Heizen- / Kühlen-Umschaltung
korrekten Anschluss
können zur
Anschluss
Handhabung
und die
