Inhaltszusammenfassung für HOMCOM 839-218

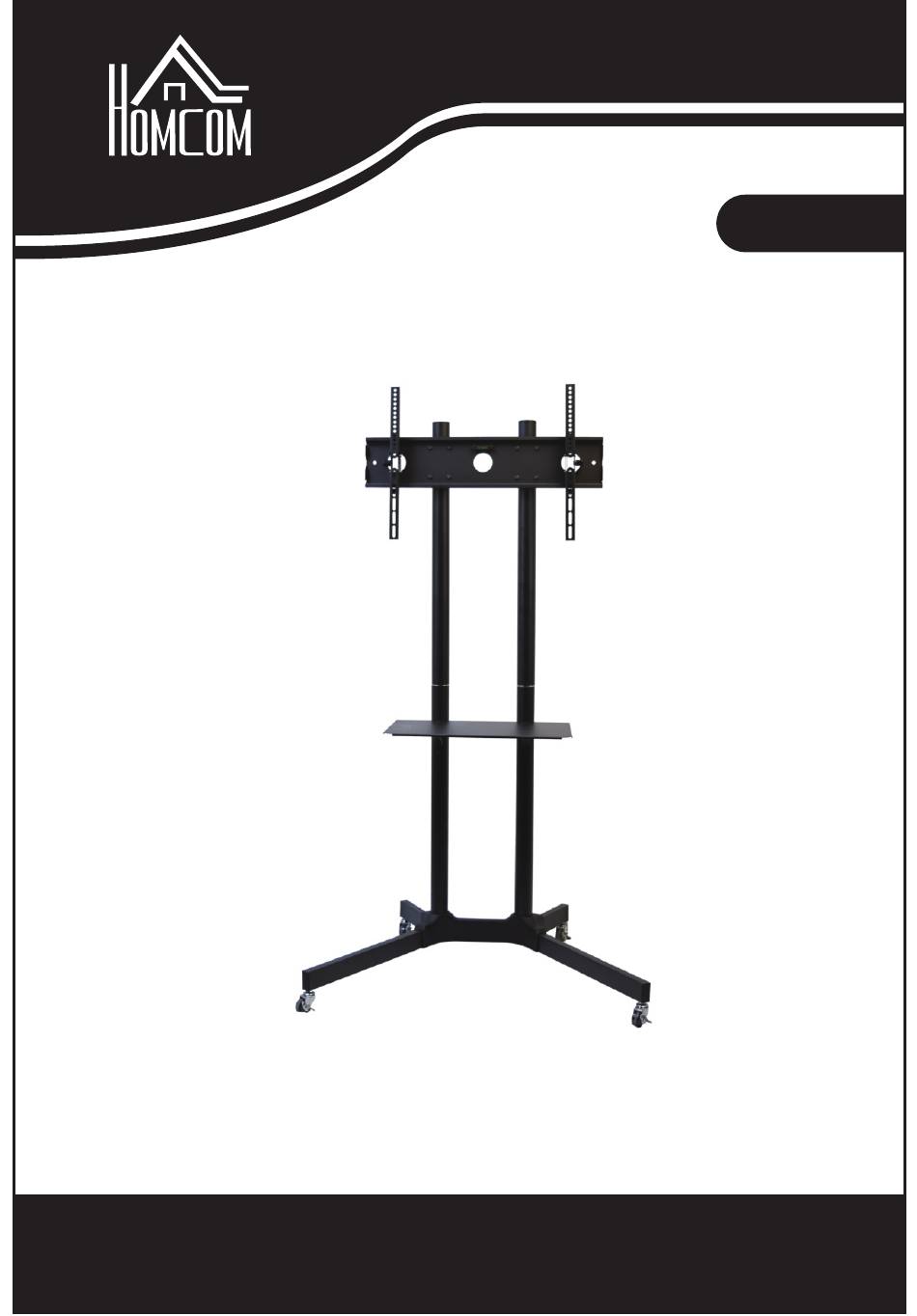

- Seite 1 INcgc096_DE_EN 839-218 IMPORTANT, RETAIN FOR FUTURE REFERENCE: READ CAREFULLY ASSEMBLY INSTRUCTION...
-
Seite 2: Verpackungsinhalt
WARNUNG! Wenn Sie diese Anweisungen nicht verstehen oder wenn Sie Zweifel an der Sicherheit der Installation haben, wenden Sie sich an einen qualifizierten Techniker. Überprüfen Sie sorgfältig, dass keine Teile fehlen oder defekt sind. Eine unsachgemäße Installation kann zu Schäden oder schweren Verletzungen führen. - Seite 3 NOTWENDIGE ERFORDERLICHES WERKZEUG WERKZEUGE ÜBERSCHREITEN SIE NICHT DIE GEWICHTSKAPAZITÄT. WAGEN REGAL Nichtbeachtung kann zu schweren Verletzungen führen. Kreuzschlitzschr aubendreher WARNUNG: ERSTICKUNGSGEFAHR KLEINTEILE - NICHT FÜR KINDER UNTER 3 JAHREN GEEIGNET. DIE BEAUFSICHTIGUNG DURCH EINEN ERWACHSENEN IST ERFORDERLICH. MONTAGESCHRITTE SCHRITT1 Befestigen Sie die Räder (9) an den langen und kurzen Vierkantrohren (1,2) mit dem mitgelieferten Schraubenschlüssel (15).
- Seite 4 SCHRITT3 Befestigen Sie die Grundstangen (5) mit den M6 x 10-Schrauben (13) hinten am Rohrverbinder (3). Schrauben Sie die Stangenverbinder (7) auf die Oberseiten jeder Grundstange (5). Seien Sie beim Einschrauben der Stangenverbinder vorsichtig. Die Gewinde sind sehr fein und können scharfe Kanten aufweisen. SCHRITT4 4a: Schieben Sie die Rohrverbinderabdeckung (4) über die 4b: Schrauben Sie die oberen Stangen (6) auf die...
- Seite 5 SCHRITT5 5a: Schieben Sie die quadratischen Plattenverbinder und 5b: Befestigen Sie die quadratische Platte (19) an den Gummipuffer (10) über die Oberseite der oberen Stangen quadratischen Plattenverbindern (10) mit 8 6 x 10 (6) und ziehen Sie die Madenschraube mit dem Innensechskantschrauben (13) und 8 M6 Unterlegscheiben Werkzeugsatz (15) fest.
- Seite 6 SCHRITT7 Befestigen Sie den TV-Armsatz (20) an der quadratischen Platte (19). Ziehen Sie die Sicherungsschrauben an der Unterseite des TV-Armsatzes (20) an, um das Fernsehgerät am Ständer zu befestigen. SCHRITT8 8a: Wenn nach dem Anbringen des Fernsehers eine 8b: Zur Kabelführung können die Kabel durch die zusätzliche Nivellierung und Höheneinstellung erforderlich Oberseiten der Stangenabdeckungen (8) und durch die ist, wiederholen Sie Schritt 6.
- Seite 7 SCHRITT9 Um die Ablage (16) anzubringen, befestigen Sie zunächst die Ablageträger (17) mit 4 M6 x 10-Inbusschrauben (13) an den Grundstangen (5). Befestigen Sie anschließend die Ablage (16) mit 4 M4x6-Senkschrauben (18) an den Ablageträgern (17). Heben Sie die Abdeckung des Rohrverbinders (4) an und befestigen Sie die M5 x 6-Stellschrauben (14) an den Innenlöchern des Rohrverbinders.
-
Seite 8: Assembly Instruction
ASSEMBLY INSTRUCTION... - Seite 9 +1(spare) +1(spare) +1(spare) +1(spare) +1(spare) +1(spare) +1(spare) M8x50 +1(spare) +1(spare) +1(spare) +1(spare) +1(spare)
