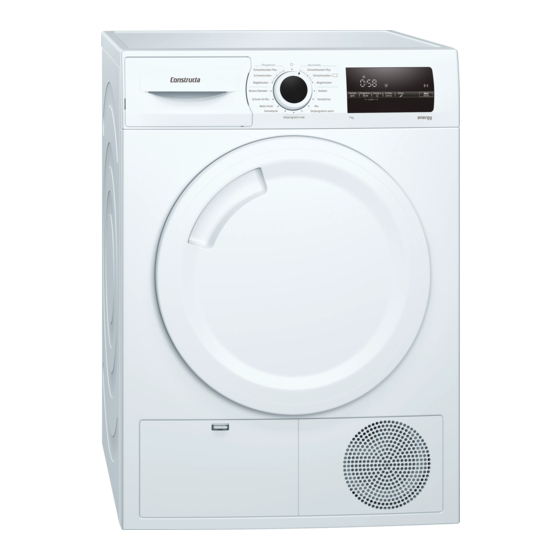

- Seite 1 Wäschetrockner CWK3R203 Gebrauchs- und Montage- anleitung...
-
Seite 2: Inhaltsverzeichnis
Weitere Informationen und Erklärungen fin- den Sie online: Inhaltsverzeichnis 1 Sicherheit ........ 4 9 Programme ......... 22 1.1 Allgemeine Hinweise .... 4 9.1 Automatikprogramme.... 22 1.2 Bestimmungsgemäßer Ge- 9.2 Zeitprogramme...... 23 brauch ........ 4 10 Zubehör ........ 24 1.3 Einschränkung des Nutzer- kreises ........ 4 11 Wäsche ........ - Seite 3 15 Reinigen und Pflegen .... 33 15.1 Tipps zum Reinigen und Pflegen ........ 33 15.2 Bodeneinheit ...... 33 15.3 Feuchtigkeitssensor .... 35 16 Störungen beheben .... 37 17 Transportieren, Lagern und Entsorgen ......... 42 17.1 Gerät für den Transport vor- bereiten........ 42 17.2 Altgerät entsorgen.... 42 18 Kundendienst ......
-
Seite 4: Sicherheit
de Sicherheit 1 Sicherheit Beachten Sie die nachfolgenden Sicherheitshinweise. 1.1 Allgemeine Hinweise Lesen Sie diese Anleitung sorgfältig. ¡ Bewahren Sie die Anleitung sowie die Produktinformationen für ¡ einen späteren Gebrauch oder Nachbesitzer auf. Schließen Sie das Gerät bei einem Transportschaden nicht an. ¡ 1.2 Bestimmungsgemäßer Gebrauch Verwenden Sie das Gerät nur: um trocknergeeignete und mit Wasser gewaschene Textilien zu... -
Seite 5: Sichere Installation
Sicherheit de 1.4 Sichere Installation Wenn Sie das Gerät installieren, beachten Sie die Sicherheitshin- weise. WARNUNG ‒ Stromschlaggefahr! Unsachgemäße Installationen sind gefährlich. Das Gerät nur gemäß den Angaben auf dem Typenschild an- ▶ schließen und betreiben. Das Gerät nur über eine vorschriftsmäßig installierte Steckdose ▶... - Seite 6 de Sicherheit WARNUNG ‒ Brandgefahr! Eine verlängerte Netzanschlussleitung und nicht zugelassene Ad- apter zu verwenden, ist gefährlich. Keine Verlängerungskabel oder Mehrfachsteckdosenleisten ver- ▶ wenden. Nur vom Hersteller zugelassene Adapter und Netzanschlusslei- ▶ tungen verwenden. Wenn die Netzanschlussleitung zu kurz ist und keine längere ▶...
-
Seite 7: Sicherer Gebrauch
Sicherheit de VORSICHT ‒ Verletzungsgefahr! Das Gerät kann während des Betriebs vibrieren oder sich bewe- gen. Das Gerät auf einer sauberen, ebenen und festen Fläche auf- ▶ stellen. Das Gerät mit den Gerätefüßen und einer Wasserwaage aus- ▶ richten. Bei unsachgemäß verlegten Schläuchen und Netzanschlussleitun- gen besteht Stolpergefahr. - Seite 8 de Sicherheit Keine Dampfreiniger, Hochdruckreiniger, Schläuche oder Brau- ▶ sen verwenden, um das Gerät zu reinigen. WARNUNG ‒ Gefahr von Gesundheitsschäden! Kinder können sich im Gerät einsperren und in Lebensgefahr ge- raten. Das Gerät nicht hinter einer Tür aufstellen, die das Öffnen der ▶...
- Seite 9 Sicherheit de WARNUNG ‒ Brandgefahr! Das Kältemittel R290 in diesem Gerät ist umweltfreundlich aber brennbar und kann sich bei Kontakt mit offenem Feuer oder Zünd- quellen entzünden. Offenes Feuer und Zündquellen vom Gerät fernhalten. ▶ WARNUNG ‒ Explosionsgefahr! Rückstände im Flusensieb können sich beim Trocknen entzünden. Das Flusensieb regelmäßig reinigen.
-
Seite 10: Sichere Reinigung Und Wartung
de Sicherheit Keine Gegenstände auf der Gerätetür abstellen. ▶ Das Eingreifen in die drehende Trommel kann zu Verletzungen der Hände führen. Vor dem Eingreifen auf den kompletten Stillstand der Trommel ▶ warten. 1.6 Sichere Reinigung und Wartung Wenn Sie das Gerät reinigen und warten, beachten Sie die Sicher- heitshinweise. -
Seite 11: Sachschäden Vermeiden
Sachschäden vermeiden de Schaumstoff oder Schaumgummi 2 Sachschäden vermei- kann sich beim Trocknen verformen oder schmelzen. Keine schaumstoffhaltige oder ▶ schaumgummihaltige Wäsche Beachten Sie diese Hinweise, um trocknen. Sachschäden und Geräteschäden zu Ungeeignete Reinigungsmittel kön- vermeiden. nen die Oberflächen des Geräts be- ACHTUNG! schädigen. -
Seite 12: Energiesparmodus
de Aufstellen und Anschließen Vor dem Trocknen die Wäsche in 4 Aufstellen und der Waschmaschine schleudern. Anschließen a Feuchtere Wäsche verlängert die Programmdauer und erhöht den Energieverbrauch. 4.1 Gerät auspacken Maximale Beladungsmenge der Pro- ACHTUNG! gramme einhalten. In der Trommel verbleibende Gegen- → "Programme", Seite 22 stände, die nicht für den Betrieb im a Ein Überschreiten der maximalen Gerät vorgesehen sind, können zu... -
Seite 13: Anforderungen An Den Aufstellort
Aufstellen und Anschließen de Entsprechendes Zubehör vor dem ▶ Aufstellort Anforderungen Betrieb des Geräts ersetzen. In einer Wasch- Dieses Gerät nur → "Zubehör", Seite 24 Trocken-Säule mit dem origina- len Verbindungs- Lieferumfang Beschreibung satz des Trock- Wäschetrockner nerherstellers in einer Wasch-Tro- cken-Säule auf- stellen. -
Seite 14: Gerät Ausrichten
de Aufstellen und Anschließen 4.4 Gerät ausrichten Um Geräusche und Vibrationen zu reduzieren, richten Sie das Gerät richtig aus. Um das Gerät auszurichten, die ▶ Gerätefüße drehen. Die Ausrich- tung mit einer Wasserwaage prü- fen. Alle Gerätefüße müssen fest auf dem Boden stehen. 4.5 Gerät elektrisch anschlie- ßen Den Netzstecker der Netzan-... -
Seite 15: Kennenlernen
Kennenlernen de 5 Kennenlernen 5.1 Gerät Hier finden Sie eine Übersicht über die Bestandteile Ihres Geräts. Je nach Gerätetyp können Einzelheiten im Bild abweichen, z. B. Farbe und Form. Lüftungsöffnung Tür Wartungsklappe der Boden- Kondenswasserbehälter einheit → Seite 33 → Seite 30 Flusensieb → Seite 27 Bedienfeld → Seite 16... -
Seite 16: Bedienfeld
de Kennenlernen 5.2 Bedienfeld Über das Bedienfeld stellen Sie alle Funktionen Ihres Geräts ein und erhalten Informationen zum Betriebszustand. Programme → Seite 22 Programmwähler → Seite 25 Display → Seite 17 Tasten → Seite 19... -
Seite 17: Display
Display de 6 Display Im Display sehen Sie die aktuellen Einstellwerte, Auswahlmöglichkeiten oder Hinweistexte. Beispielhafte Displayanzeige Anzeige Benennung Beschreibung 0:40 Programmdauer / Ungefähre voraussichtliche Programmdau- Restzeit des Pro- er oder Restzeit des Programms. gramms 1:25 Zeitprogramm Zeitprogramm ist eingestellt. → "Zeitprogramme", Seite 23 Fertig in - Zeit → "Tasten", Seite 20 Kindersicherung leuchtet: Die Kindersicherung ist akti-... - Seite 18 de Display Anzeige Benennung Beschreibung Trockenziel ange- Das angepasste Trockenziel ist aktiviert. passt → "Tasten", Seite 19 Knitterreduzierung Die Knitterreduzierung ist aktiviert. → "Tasten", Seite 19 Schonendes Schonendes Trocknen für empfindliche Trocknen Textilien ist aktiviert. → "Tasten", Seite 20 Kondenswasser- Den Kondenswasserbehälter leeren behälter → Seite 30. Den Kondenswasserbehälter einschieben → Seite 30.
-
Seite 19: Tasten
Tasten de 7 Tasten Hier finden Sie eine Übersicht zu den Tasten und deren Einstellmöglichkeiten. Taste Auswahl Beschreibung Start Pause starten Programm starten, ab- ¡ brechen oder pausieren. abbrechen ¡ pausieren ¡ 3s aktivieren Die Kindersicherung akti- ¡ vieren oder deaktivieren. deaktivieren ¡... - Seite 20 de Tasten Taste Auswahl Beschreibung Schon aktivieren Schonendes Trocknen ¡ aktivieren oder deaktivie- deaktivieren ¡ ren. Die Temperatur wird für empfindliche Textilien re- duziert, z. B. für Polyacryl oder Elasthan. Die Programmdauer ver- längert sich. Fertig in bis zu 24 Stunden Das Programmende fest- legen.
-
Seite 21: Trockenziel
Trockenziel de 8 Trockenziel Für jedes Automatikprogramm ist ein Trockenziel vorgegeben. Das Trockenziel legt fest, wie trocken oder feucht Ihre Wäsche nach dem Programmende ist. Trockenziel Wäsche Trockungsergebnis Schranktro- Mehrlagige, dicke Wä- Die Wäsche ist trocken. cken Plus sche, die schlecht trock- net. -
Seite 22: Programme
de Programme 9 Programme Sie können Ihre Textilien entweder mit einem Automatikprogramm oder einem Zeitprogramm trocknen. 9.1 Automatikprogramme Automatikprogramme sind Program- Tipps me, in denen Feuchtigkeitssensoren Wählen Sie das Trockenziel ent- ¡ während des Trocknens die Rest- sprechend der Textilien oder des feuchte der Wäsche messen. Das gewünschten Trocknungsergebni- Programm endet erst, wenn das ein- ses. -
Seite 23: Zeitprogramme
Programme de Programm Beschreibung max. Be- ladung (kg) Nach dem Trocknen bügeln Sie die Wä- sche oder hängen Sie diese auf. Die Rest- feuchte verteilt sich dann gleichmäßig. Schnell 40 Min. Textilien aus Synthetik und leichter Baum- wolle trocknen. Handtücher Strapazierfähige und kochfeste Handtü- cher und Bademäntel aus Baumwolle und Leinen trocknen. -
Seite 24: Zubehör
de Zubehör 10 Zubehör Verwenden Sie Originalzubehör. Es ist auf Ihr Gerät abgestimmt. Hinweis: Einige Zubehöre sind in weiteren Farben verfügbar. Kontaktie- ren Sie den → "Kundendienst", Seite 43. Verwendung Bestellnummer Verbindungssatz Gerät platzsparend auf WZ11410, WTZ20410 eine geeignete Wasch- maschine vom gleichen Hersteller und mit der gleichen Breite und Tiefe aufstellen. -
Seite 25: Wäsche
Wäsche de Bedienung 11 Wäsche 12 Grundlegende Bedienung Hinweis: Weiterführende Informatio- nen finden Sie in der Digitalen Ge- Bedienung Hinweis: Weiterführende Informatio- brauchsanleitung durch das Einscan- nen finden Sie in der Digitalen Ge- nen des QR-Codes im Inhaltsver- brauchsanleitung durch das Einscan- zeichnis oder auf www.construc- nen des QR-Codes im Inhaltsver- ta.com. -
Seite 26: Wäsche Einlegen
de Bedienung Hinweis: Die Programmeinstellungen 12.6 Aktivierte Fertig in-Zeit werden nicht dauerhaft für das Pro- ändern gramm gespeichert. Wenn Sie die Fertig in-Zeit für einen 12.4 Wäsche einlegen verzögerten Programmstart einge- stellt und aktiviert haben, können Sie Hinweis: Um Knitterbildung zu ver- die Fertig in-Zeit erneut ändern, bevor meiden, beachten Sie die maximale das Programm startet. -
Seite 27: Programm Abbrechen
Bedienung de Die Flusen der Tür entfernen. 12.8 Programm abbrechen Auf Start Pause drücken. Die Gerätetür öffnen. Die Wäsche entnehmen. → "Wäsche entnehmen", Seite 27 12.9 Wäsche entnehmen Die Tür öffnen. Die Wäsche aus der Trommel neh- men. Das zweiteilige Flusensieb entfer- 12.10 Gerät ausschalten nen. Den Programmwähler auf stel- ▶... - Seite 28 de Bedienung Das zweiteilige Flusensieb trennen. Die beiden Flusensiebe gründlich mit fließendem, warmem Wasser reinigen und abtrocknen. Die beiden Flusensiebe öffnen. Die beiden Flusensiebe schließen und zusammensetzen. Die Flusen entfernen. Das zweiteilige Flusensieb einset- zen. Die Tür schließen.
-
Seite 29: Filtersytem Der Bodenein- Heit
Bedienung de Die Wärmetauscherabdeckung mit 12.12 Filtersytem der Boden- einer weichen Bürste reinigen. einheit Während des Trocknens werden die Flusen aus der Wäsche im Filtersys- tem der Bodeneinheit gesammelt. Das Filtersystem schützt das Gerät vor Flusen. Filtersystem der Bodeneinheit reinigen Wenn das Display während des Be- triebs einen Hinweis zeigt, reinigen Sie das Filtersystem der Bodenein- Stellen Sie sicher, alle Verunreini-... -
Seite 30: Kondenswasserbehälter
de Bedienung Die Filtermatte auf die Halterungen Den Kondenswasserbehälter waa- schieben. gerecht herausziehen. Stellen Sie sicher, die gereinigte Den Kondenswasserbehälter lee- Filtermatte nicht zu verformen, zu ren. beschädigen oder seitenverkehrt auf die Halterungen zu schieben. Hinweis: Sie können die Filtermat- te → Seite 24 als Ersatzteil beim Kundendienst bestellen. -
Seite 31: Kindersicherung
Kindersicherung de Den Kondenswasserbehälter bis ▶ zum Anschlag einschieben. 13 Kindersicherung Sichern Sie Ihr Gerät gegen ein ver- sehentliches Bedienen an den Be- dienelementen. 13.1 Kindersicherung aktivie- Auf beide Tasten 3s ca. 3 Se- ▶ kunden drücken. Das Display zeigt Die Bedienelemente sind gesperrt. Die Kindersicherung bleibt auch nach dem Ausschalten des Geräts und bei Stromausfall aktiv. -
Seite 32: Grundeinstellungen
de Grundeinstellungen 14 Grundeinstellungen Sie können die Grundeinstellungen Ihres Geräts auf Ihre Bedürfnisse einstellen. 14.1 Übersicht der Grundeinstellungen Grundein- Programmpo- Wert Beschreibung stellung sition Endesignal 0 (aus) Die Lautstärke des Signals nach 1 (leise) Programmende einstellen. 2 (mittel) 3 (laut) 4 (sehr laut) Tastensignal 0 (aus) Die Lautstärke des Signals beim... -
Seite 33: Grundeinstellungen Ändern
Reinigen und Pflegen de 14.2 Grundeinstellungen än- 15.1 Tipps zum Reinigen und dern Pflegen Den Programmwähler auf Position Das Gehäuse Die Geräteteile 1 einstellen. und die Be- bleiben sauber dienelemente nur und hygienisch. mit Wasser und einem feuchten Tuch abwischen. Alle Waschmittel- Frische Ablage- reste, Sprühne- rungen lassen belreste oder... - Seite 34 de Reinigen und Pflegen Die Wartungsklappe öffnen. Bodeneinheit reinigen Sie können sichtbare Verunreinigun- gen in der Bodeneinheit entfernen. VORSICHT Schnittgefahr! Scharfe Kanten am Wärmetauscher können beim Berühren zu Schnittver- letzungen führen. Nicht die Lamellen des Wärmetau- ▶ schers berühren. Die Bodeneinheit öffnen Wenn Sie ein Tuch unter die War- → Seite 33.
-
Seite 35: Feuchtigkeitssensor
Reinigen und Pflegen de Die Lamellen des Wärmetauschers Die Wärmetauscherabdeckung am vorsichtig mit dem Bürstenaufsatz Griff einsetzen. eines Staubsaugers reinigen. Die Hebel der Wärmetauscherab- Stellen Sie sicher, die Lamellen deckung schließen. von oben nach unten abzusaugen und sie dabei nicht zu verformen oder zu beschädigen. - Seite 36 de Reinigen und Pflegen Restfeuchte der Wäsche ändert das Gerät die Dauer des Automatikpro- gramms. Feuchtigkeitssensor reinigen Auf dem Feuchtigkeitssensor können sich nach einiger Zeit Rückstände von Kalk, Waschmitteln und Pflege- mitteln ablagern. Reinigen Sie regel- mäßig den Feuchtigkeitssensor. ACHTUNG! Harte oder raue Gegenstände kön- nen den Feuchtigkeitssensor beschä- digen.
-
Seite 37: Störungen Beheben
Störungen beheben de 16 Störungen beheben Kleinere Störungen an Ihrem Gerät können Sie selbst beheben. Nutzen Sie die Informationen zur Störungsbehebung, bevor Sie den Kundendienst kontaktie- ren. So vermeiden Sie unnötige Kosten. WARNUNG Stromschlaggefahr! Unsachgemäße Reparaturen sind gefährlich. Nur dafür geschultes Fachpersonal darf Reparaturen am Gerät durchführen. ▶... - Seite 38 de Störungen beheben Störung Ursache und Störungsbehebung Gerät pausiert, aber Abkühlprozess aktiv. die Trommel dreht Kein Fehler - keine Handlung notwendig. ▶ sich. Knitterbildung. Beladungsmenge ist zu hoch. Beachten Sie die maximale Beladungsmenge der ▶ → "Programme", Seite 22. Wäsche liegt nach dem Trocknen zu lang in der Trom- mel.
- Seite 39 Störungen beheben de Störung Ursache und Störungsbehebung Kondenswasser im Gerät verwendet Kondenswasser für die automatische Kondenswasserbehäl- Selbstreinigung. ter obwohl Wasserab- Kein Fehler - keine Handlung notwendig. ▶ laufschlauch ange- Wasserablaufschlauch ist nicht korrekt angeschlos- schlossen ist. sen. Stellen Sie sicher, dass der Wasserablaufschlauch ▶...
- Seite 40 de Störungen beheben Störung Ursache und Störungsbehebung Trocknungszeit ist zu → "Bodeneinheit öffnen", Seite 33. lang. Wärmetauscher reinigen. → "Bodeneinheit reinigen", Seite 34 → "Bodeneinheit schließen", Seite 35. Wasser läuft aus. Gerät ist nicht korrekt ausgerichtet. → "Gerät ausrichten", Seite 14 ▶ Dichtung der Wärmetauscherabdeckung ist verunrei- nigt. Reinigen Sie die Dichtung der Wärmetauscherabde- ▶...
- Seite 41 Störungen beheben de Störung Ursache und Störungsbehebung Wäsche ist zu feucht. Beladungsmenge zu gering. Stellen Sie zum Nachtrocknen ein Zeitprogramm ▶ ein. → "Programme", Seite 22 Feuchtigkeitssensor verunreinigt. → "Feuchtigkeitssensor reinigen", Seite 36. ▶ Trocknungsvorgang abgebrochen und Kondenswas- serbehälter gefüllt. → "Kondenswasserbehälter leeren", Seite 30. → "Kondenswasserbehälter einschieben", Seite 30. → "Programm starten", Seite 26.
-
Seite 42: Transportieren, Lagern Und Entsorgen
de Transportieren, Lagern und Entsorgen Den Kondenswasserbehälter ein- 17 Transportieren, schieben → Seite 30. Lagern und Entsorgen Den Netzstecker des Geräts vom Stromnetz trennen. Das Gerät ist transportbereit. 17.1 Gerät für den Transport 17.2 Altgerät entsorgen vorbereiten Durch umweltgerechte Entsorgung ACHTUNG! können wertvolle Rohstoffe wieder- Wenn das Gerät unmittelbar nach verwendet werden. -
Seite 43: Kundendienst
Kundendienst de 18.1 Erzeugnisnummer (E- Dieses Gerät ist entspre- chend der europäischen Nr.) und Fertigungsnum- Richtlinie 2012/19/EU mer (FD) über Elektro- und Elek- tronikaltgeräte (waste Die Erzeugnisnummer (E-Nr.) und die electrical and electronic Fertigungsnummer (FD) finden Sie equipment – WEEE) ge- auf dem Typenschild des Geräts. kennzeichnet. -
Seite 44: Verbrauchswerte
de Verbrauchswerte 19 Verbrauchswerte Das Programm Die tatsächlichen Werte können je nach Gewebeart, Zusammensetzung Baumwolle Schranktrocken (gekennzeichnet durch "Pfeil") ist der zu trocknenden Wäsche, Rest- zum Trocknen normal nasser Baum- feuchte im Gewebe, eingestelltem wollwäsche geeignet und in Bezug Trocknungsgrad, Beladungsmenge, auf den Energieverbrauch für das Umgebungsbedingungen und Aktivie- Trocknen nasser Baumwollwäsche rung von Zusatzfunktionen von den... -
Seite 45: Technische Daten
Technische Daten de Programm End- Bela- Schleu- Pro- Ener- feuchte dung der- fangs- gramm- giever- (kg) dreh- feucte dauer brauch zahl (U/ (h:min) (kWh/ min) Zyklus) Baumwolle Bügeltro- 12,0 2:45 1,51 cken Baumwolle Bügeltro- 12,0 1:40 0,88 cken Pflegeleicht Schrankt- 1:12 0,60 rocken Pflegeleicht Schrankt- 1:24 0,71 rocken... - Seite 48 BSH Hausgeräte GmbH Carl-Wery-Straße 34 *9001729681* 81739 München, GERMANY 9001729681 020519...
