Einstellen Der Automatischen Unterdruckregelung - Retsch AS 200 jet Bedienungsanleitung

Automatische Unterdruckregelung
H
C

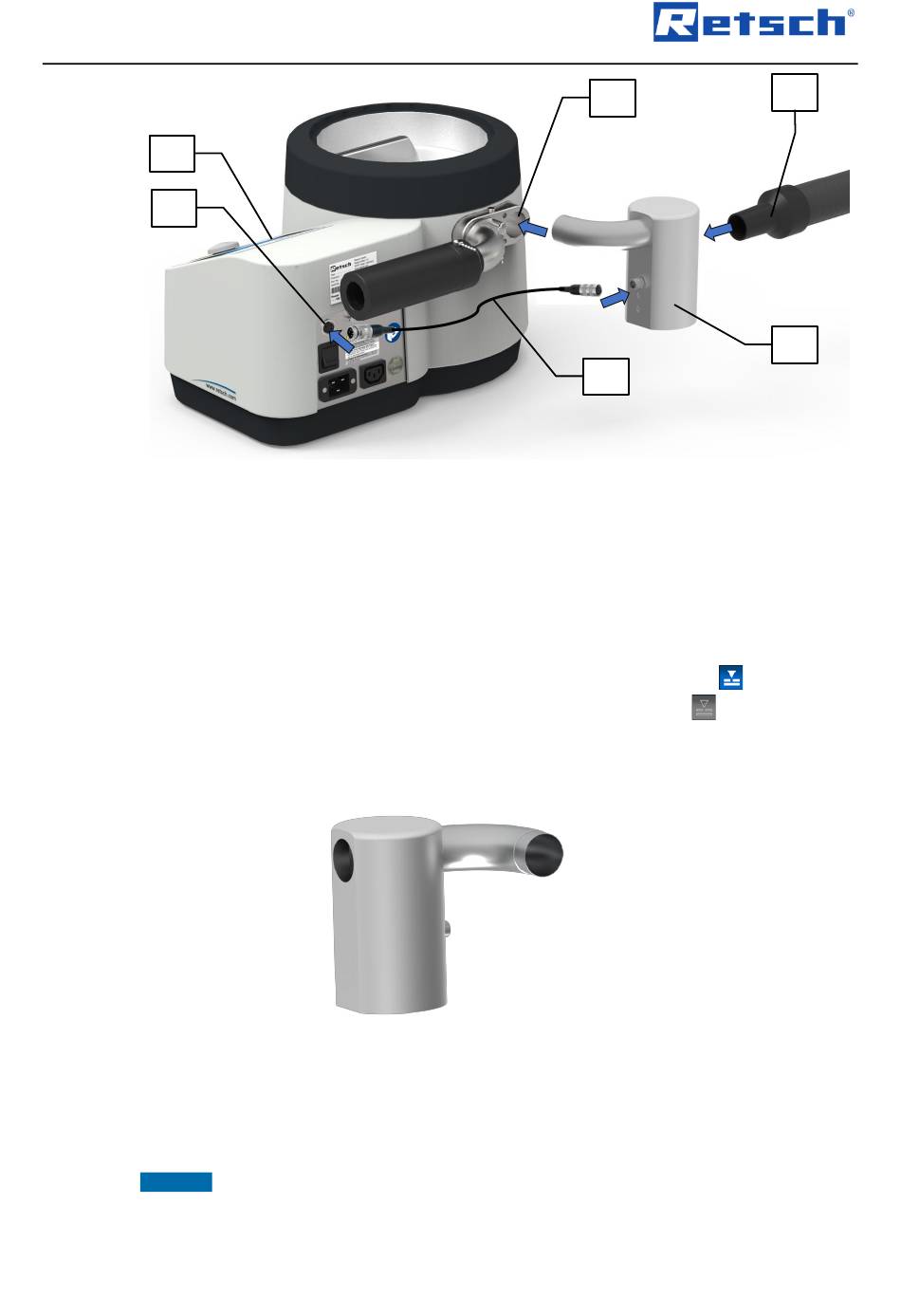

Abb. 1:
 Stecken Sie die automatische Unterdruckregelung (AU) in den Luftauslasskanal (E).
 Schließen Sie das 5-polige Steuerkabel (SK) an die Geräte-Schnittstelle (C) für die
automatische Unterdruckregelung an.
 Schließen Sie das Saugrohr (SR) des Industriestaubsaugers an die automatische
Unterdruckregelung (AU) an.
Ist das Steuerkabel der automatischen Unterdruckregelung an die AS 200 jet angeschlossen,
wird diese automatisch erkannt und in der Bedieneinheit (H) wird das Symbol
keine automatische Unterdruckregelung angeschlossen, wird das Symbol

2.2 Einstellen der automatischen Unterdruckregelung

Abb. 2:
Bei angeschlossener automatischer Unterdruckregelung kann der gewünschte Unterdruck
zwischen 20 und 100 mbar eingestellt werden. Die automatische Unterdruckregelung kann den
Unterdruck in einem Regelbereich Δp von 50 mbar stabil halten.
HINWEIS
100 mbar (10 000 Pa bzw. 1,45 psi) ist.
Montage der automatischen Unterdruckregelung
Automatische Unterdruckregelung
Achten Sie darauf, dass der Unterdruck während des Siebprozesses stets kleiner als
E
SK
angezeigt. Ist
grau dargestellt.
SR
AU
9
