9 Wartung
83260201 1/2019-02 Et
Montage- und Betriebsanleitung
Zweistoffbrenner WGL30/1-C ZM

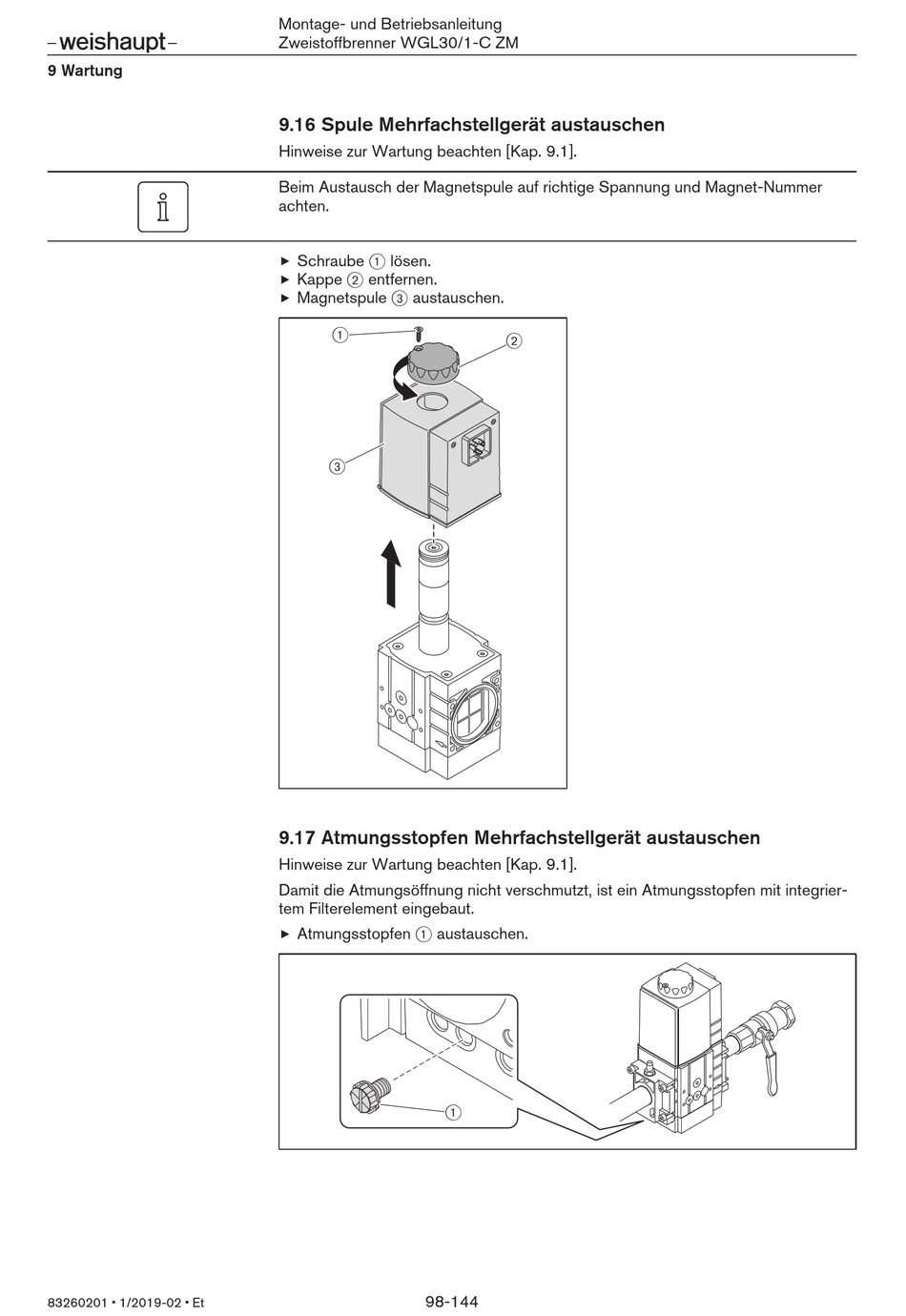

9.16 Spule Mehrfachstellgerät austauschen
Hinweise zur Wartung beachten [Kap. 9.1].
Beim Austausch der Magnetspule auf richtige Spannung und Magnet-Nummer
achten.
Schraube 1 lösen.
Kappe 2 entfernen.
Magnetspule 3 austauschen.
1
3
9.17 Atmungsstopfen Mehrfachstellgerät austauschen
Hinweise zur Wartung beachten [Kap. 9.1].
Damit die Atmungsöffnung nicht verschmutzt, ist ein Atmungsstopfen mit integrier-
tem Filterelement eingebaut.
Atmungsstopfen 1 austauschen.
1
98-144
2
