9.3 Dachverstärkung
Zwischen je 2 gegenüberliegenden Dachsparren Nr. 510 wird ein Rechteckprofil Nr. 550
mit 2 U-förmigen Verbindern Nr. 570 angeschraubt. (Abb. 530)
Dazu werden die 3 oberen, vorher in die Profilnut der Dachsparren eingesetzten Schrauben verwendet.
Rechteckprofil Nr. 550 und Halter Nr. 570 werden mit durchgehenden Schrauben M6 x 45 verbunden.
Der Abstand von 535mm zwischen dem Dachfirst Nr. 500 und dem Halter Nr. 570 wird
wie in Abb. 531 gezeigt eingestellt.
Mittelunterstützung beim Modell Profi XL 60 bis 80:
Zwischen Dachsparren Nr. 510 und Seitenwandstrebe Nr. 340 wird ein Rechteckprofil Nr. 35 auf gleiche
Art montiert. ( Siehe Abb. 527 „Einbauposition Mittelunterstützung"! )An der Seitenwand wird dabei der
Halter Nr. 37 verwendet, der im Bereich der Grundschiene ausgeklinkt ist und ganz unten montiert wird.
Am Dachsparren wird der Abstand von 535mm zwischen Dachrinne Nr. 320 und Halter Nr. 570
eingestellt. (Abb. 531)
Zur Befestigung des Halters am Dachsparren werden hier die 3 unteren Schrauben verwendet.

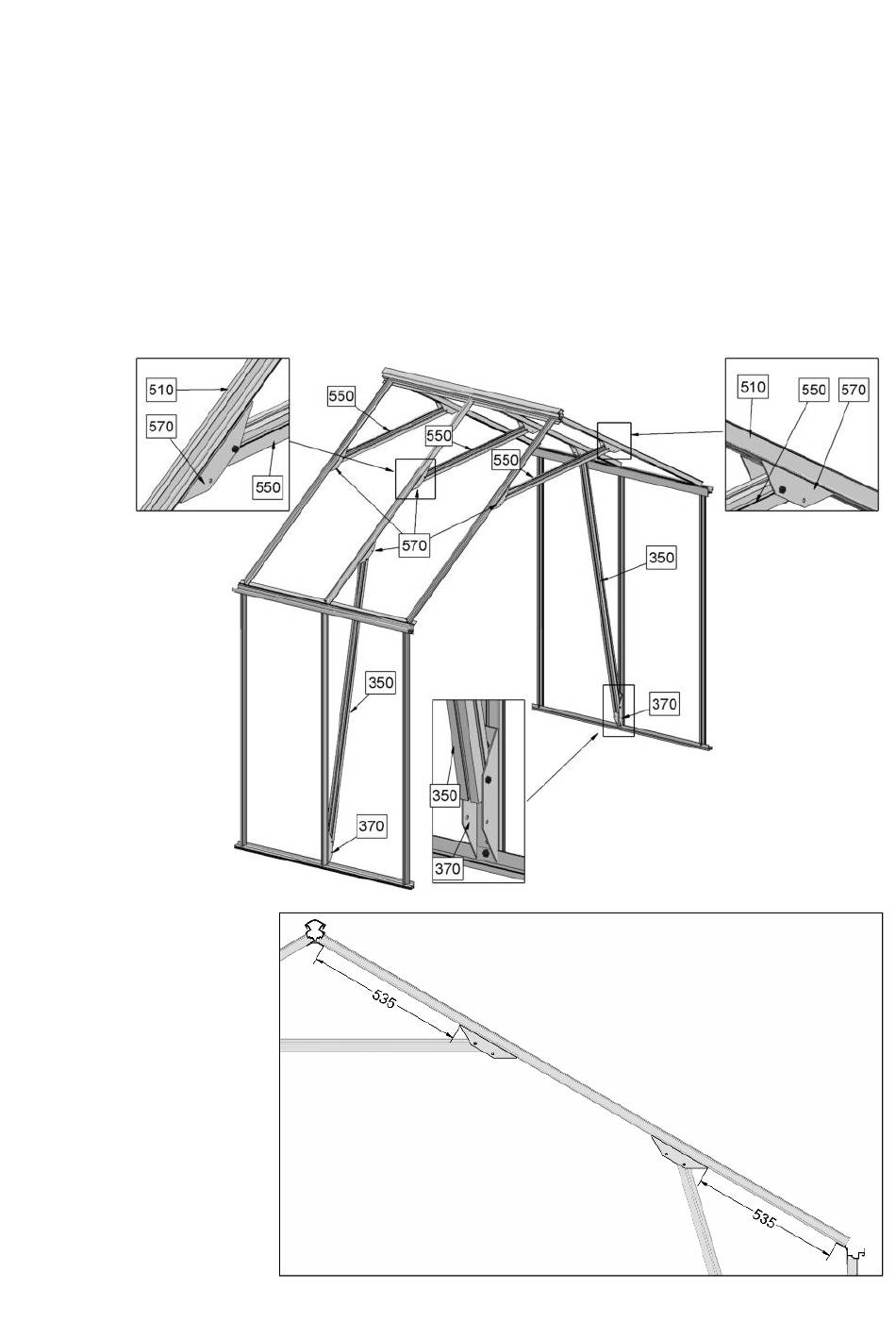

Abb. 530
Abb. 531
Das genaue Einhalten der
Abstände bei der Montage
der Halter ist äußerst wichtig
für die exakte Ausrichtung
des Gewächshauses!
