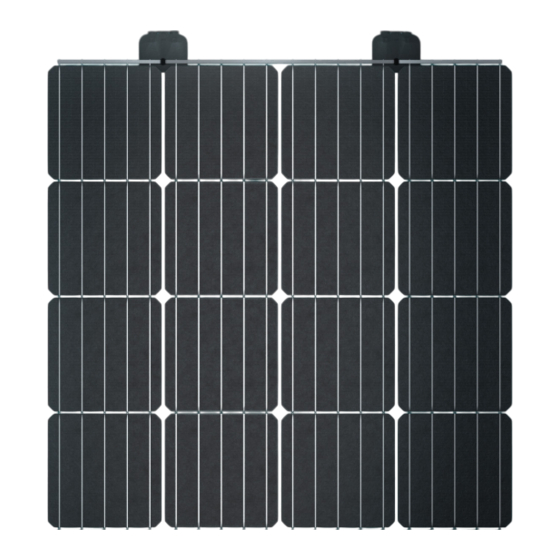

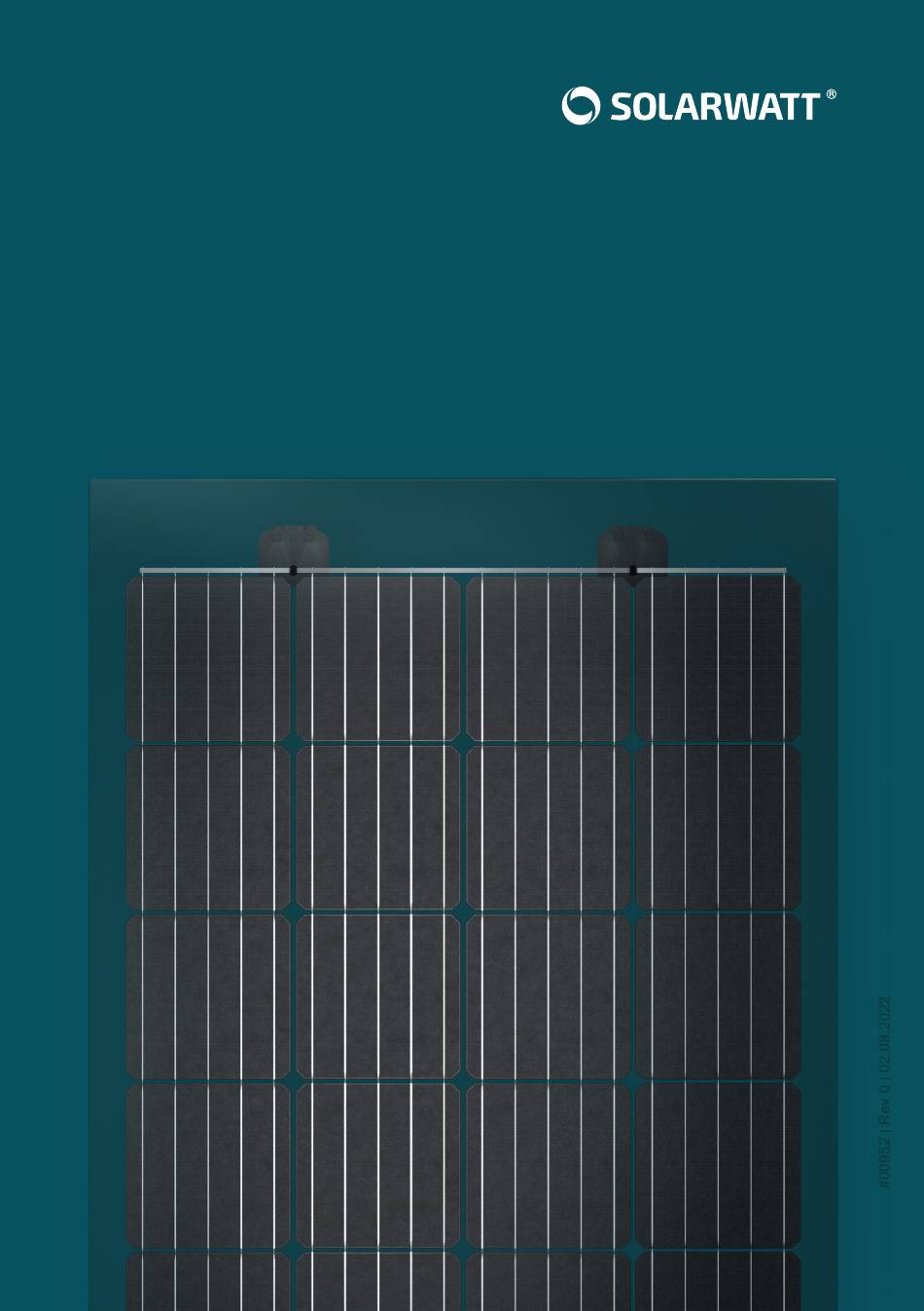

- Seite 1 Vision 36M glass DE Montageanleitung für ungerahmte Glas-Glas Module EN Installation Instructions for frameless glass-glass modules...
- Seite 2 REGIONALE UND LOKALE BESTIMMUNGEN Landesbauordnungen, Technische Baubestimmungen der Länder kommunale Baubestimmungen HAFTUNGSAUSSCHLUSS Es gelten die unter solarwatt.de verfügbaren Garantiebedingungen. Prüfen Sie unter solarwatt.de den aktuellen Stand der Montageanleitung. Weitere Sprachversionen finden Sie unter solarwatt.com. Änderungen vorbehalten | © 2022 Solarwatt GmbH...
- Seite 3 Anforderungen setzen Sie sich mit den zuständigen örtlichen Behörden und dem Netzbetreiber in Verbindung. Solarwatt Module sind durch die Auswahl hochwertiger Materialien und der leistungsfä- higsten Solarzellen äußerst zuverlässig. Die Qualität der ausschließlich in Deutschland gefertigten Solarmodule wird durch eine mehrfache Prüfung der Produkte während des gesamten Produktionsprozesses gesichert.
-
Seite 4: Angaben Zum Solarmodul
Typenschild am Solarmodul. TRANSPORT UND LAGERUNG Solarwatt Solarmodule sind durch den Einsatz hochwertiger Materialien äußerst stabil und langlebig. Trotzdem sollten Sie die Solarmodule bis zur Montage in der Verpackung belassen, um eine eventuelle Beschädigung zu vermeiden. Die Module sollten dabei tro- cken gelagert und vor Witterungseinflüssen geschützt werden. - Seite 5 Solarmodul abgelegt werden. Das kann zu Mikrorissen in den Zellen führen. Halten oder transportieren Sie Solarmodule nicht an der Anschlussdose oder an den Anschlusskabeln. Solarwatt empfiehlt für die Installation die Ver- wendung von sauberen, fett- und möglichst silikonfreien Handschuhen! ACHTUNG Die Solarmodule sind nicht für eine konzentrierte Einstrahlung ausgelegt, eine...
- Seite 6 In besonders schneereichen Regionen kann die nach Norm angenommene Drucklast, entsprechend den örtlichen Schneelastangaben, durch Schneeüberhang oder Anhäufung an den Solarmodulen weit überschritten werden. Solarwatt prüft daher seine Produkte über die Norm IEC 61215 hinaus zusätzlich nach weiteren Standards, um die tatsächlich anfallenden Lasten in der Praxis abzubilden und einen sicheren Betrieb der Produkte über...
- Seite 7 Verwenden Sie keine Klebstoffe, Klebebänder oder Dichtungen zur Befestigung der Laminate welche im Kontakt zum Einbettungsmaterial stehen, sofern diese nicht von Solarwatt explizit freigegeben sind. • Stellen Sie sicher, dass die Laminatkanten nicht in Stauwasser stehen und immer wieder abtrocknen können. Änderungen vorbehalten | © 2022 Solarwatt GmbH...
- Seite 8 Bei Einsatz des Moduls sowohl im Überkopf- als auch im Vertikalbereich, gelten die Be- stimmungen der Zulassung Z-70.3-199 (abZ). Das Dokument steht Ihnen im Pro Bereich von solarwatt.de zur Verfügung. Insbesondere gilt für Planung, Bemessung und Aus- führung die DIN 18008.
- Seite 9 BERECHNUNG OHNE EVA SCHUBVERBUND BERECHNUNG OHNE EVA SCHUBVERBUND Glas Spannungsnachweis σ.d ≤ σ.Rd = 51,3 N/mm² Glas Spannungsnachweis σ.d ≤ σ.Rd = 51,3 N/mm² Max. Bemessungslast qd.ULS ≤ 3,10 kN/m Max. Bemessungslast qd.ULS ≤ 2,80 kN/m Änderungen vorbehalten | © 2022 Solarwatt GmbH...
- Seite 10 BERECHNUNG OHNE EVA SCHUBVERBUND Verformungsnachweis f.max ≤ L/33 ≙ 22 mm Max. Bemessungslast qd.ULS ≤ 2,10 kN/m HINWEIS Unter mechanischer Last darf kein Kontakt zwischen Solarglas und harten Werkstoffen (z.B. Metall, Glas) auftreten. Änderungen vorbehalten | © 2022 Solarwatt GmbH...
-
Seite 11: Elektrischer Anschluss Und Potentialausgleich
Steckerhersteller und -typ wie am Modulanschlusskabel zu erfolgen, dazu dürfen die Modulstecker am Anfang und Ende des Strings entfernt und ersetzt werden (Mehr Informationen im Downloadbereich auf solarwatt.de). Dabei sind die zulässigen Leiterquerschnitte und Kabelaußendurchmesserbereiche des Steckertyps sowie die Mon- tageanleitung des Steckerherstellers zu beachten. - Seite 12 Sie dabei die entsprechenden gültigen Vorschriften (u.a. EN 62305 und VDE 0100). Solarwatt Module, die innerhalb dieser Anwendungsklasse nach IEC 61730 qualifiziert sind, erfüllen bei vorschriftsmäßiger Elektroinstallation die Anforderungen der Schutzklasse II. Unter normalen Montagebedingungen kann ein Solarmodul einen höheren Strom und/ oder eine höhere Spannung liefern, als unter den genormten Prüfbedingungen.
-
Seite 13: Instandhaltung Und Wartung
EU-Mitgliedsland eine eigene gesetzliche Regelung und praktische Handhabung für den Verkauf und die Rücknahme von PV-Modulen. Nehmen Sie über die Email-Adresse info@solarwatt.de oder zu Ihrem Installateur des Vertrauens Kontakt auf und stimmen alle weiteren Einzelheiten zum umweltschonenden Recycling Ihrer Solarmodule ab. - Seite 14 Sie haben Fragen? Melden Sie sich gern bei uns. Wir möchten es Ihnen so einfach wie möglich machen, die Solarwatt GmbH +49-351-8895-555 Energiewende aktiv mitzugestalten. Nutzen Sie gern den Sup- Maria-Reiche-Straße 2a info@solarwatt.de port-Bereich auf unserer Website. Wenn noch Fragen offen...
- Seite 15 Vision 36M glass DE Montageanleitung für ungerahmte Glas-Glas Module EN Installation Instructions for frameless glass-glass modules...
- Seite 16 National technical approval (AbZ) EXCLUSION OF LIABILITY The warranty terms available at solarwatt.com apply. You can check the current status of the installation instructions at solarwatt.com. Please find other languages at solarwatt.com. Subject to changes | © 2022 Solarwatt GmbH...
- Seite 17 The Solarwatt installation instructions should be made available to the operator as part of the solar power system documentation and stored by the operator.
-
Seite 18: Information On The Solar Module
The modules may be installed at altitudes up to 2,000 m above sea level. Solarwatt solar modules must be fixed to suitable substructures, which are designed for the relevant mechanical wind and snow loads, as well as the weight of the solar modules. - Seite 19 Solarwatt solar modules fulfill all the requirements of the extended test standard IEC 61215, including the increased pressure load, making them ideal for use in areas with large amounts of snow.
- Seite 20 Solarwatt therefore tests its modules above and beyond the standard IEC 61215 and in accordance with additional standards, taking into account additional loads in the event of snow overhang or build-up to reflect the actual loads encountered in practice and to ensure that our products work safely throughout their entire service life.
- Seite 21 • Do not use any glues, adhesive tape, or seals to mount the laminates which come into contact with the embedded material unless explicitly allowed by Solarwatt. • Make sure that the laminate edges do not lie in accumulated water and are always able to dry after exposure to rain or other water.
- Seite 22 If the module is installed (vertically as well as overhead), the provisions of the german technical approval (Allgemeine bauaufsichtliche Zulassung - AbZ) Z-70.3-199 apply. The document is available in the PRO area of solarwatt.com. In particular, DIN 18008 applies to planning, dimensioning and installation.
- Seite 23 NON- LINEAR CALCULATION WITHOUT EVA SHEAR-EFFECT Deformation analysis f.max ≤ L/33 ≙ 39 mm Deformation analysis f.max ≤ L/33 ≙ 47 mm Max. recommended load qd.ULS ≤ 0.90 kN/m Max. recommended load qd.ULS ≤ 0.45 kN/m Subject to changes | © 2022 Solarwatt GmbH...
- Seite 24 Deformation analysis f.max ≤ L/33 ≙ 22 mm Max. recommended load qd.ULS ≤ 2.10 kN/m NOTE Under mechanical load, no contact between solar glass and hard materials (eg. metal, glass) may occur. Subject to changes | © 2022 Solarwatt GmbH...
- Seite 25 (More information in the download area at www.solarwatt.com). The allowed cross-section and outer-diameter of the cable and instruction of the manufacturer have to comply. The SOLARWATT pricelist contains matching cablesets, plugs, cables and installation accessories. When connecting the modules, ensure that the plugs engage with an audible click.
- Seite 26 It is advisable to install lightening protection in exposed locations. The solar mo- dules should be incorporated in existing lightening protection equipment. For this, take into account the relevant valid regulations (e.g. EN 62305 and VDE 100). Subject to changes | © 2022 Solarwatt GmbH...
-
Seite 27: Maintenance And Servicing
PV modules. Contact us by e-mail at info@solarwatt.com and specify the number and type of modules to be returned. We will then coordinate all further details for returning your modules. - Seite 28 Any questions? Please contact us. We want to make it as easy as possible to actively participate Solarwatt GmbH +49-351-8895-555 in the energy revolution. Feel free to use the support area on Maria-Reiche-Straße 2a info@solarwatt.com our website. If you still have questions about the installation,...
