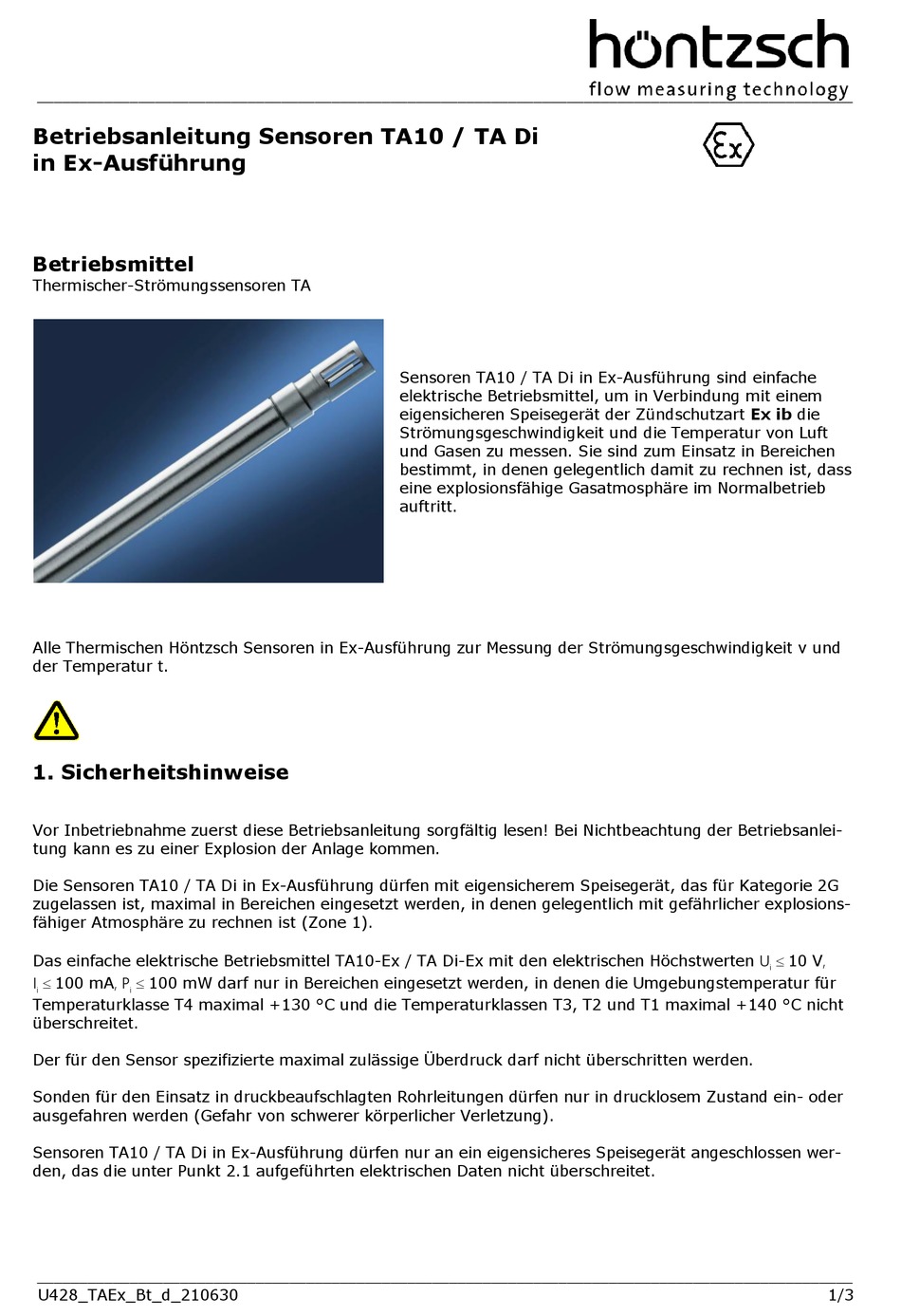

höntzsch TA10 Betriebsanleitung

_________________________________________________________________________________________________
Betriebsanleitung Sensoren TA10 / TA Di
in Ex-Ausführung
Betriebsmittel
Thermischer-Strömungssensoren TA
Alle Thermischen Höntzsch Sensoren in Ex-Ausführung zur Messung der Strömungsgeschwindigkeit v und
der Temperatur t.
1. Sicherheitshinweise
Vor Inbetriebnahme zuerst diese Betriebsanleitung sorgfältig lesen! Bei Nichtbeachtung der Betriebsanlei-
tung kann es zu einer Explosion der Anlage kommen.
Die Sensoren TA10 / TA Di in Ex-Ausführung dürfen mit eigensicherem Speisegerät, das für Kategorie 2G
zugelassen ist, maximal in Bereichen eingesetzt werden, in denen gelegentlich mit gefährlicher explosions-
fähiger Atmosphäre zu rechnen ist (Zone 1).
Das einfache elektrische Betriebsmittel TA10-Ex / TA Di-Ex mit den elektrischen Höchstwerten U
I  100 mA, P
 100 mW darf nur in Bereichen eingesetzt werden, in denen die Umgebungstemperatur für
i i
Temperaturklasse T4 maximal +130 °C und die Temperaturklassen T3, T2 und T1 maximal +140 °C nicht
überschreitet.
Der für den Sensor spezifizierte maximal zulässige Überdruck darf nicht überschritten werden.
Sonden für den Einsatz in druckbeaufschlagten Rohrleitungen dürfen nur in drucklosem Zustand ein- oder
ausgefahren werden (Gefahr von schwerer körperlicher Verletzung).
Sensoren TA10 / TA Di in Ex-Ausführung dürfen nur an ein eigensicheres Speisegerät angeschlossen wer-
den, das die unter Punkt 2.1 aufgeführten elektrischen Daten nicht überschreitet.
_________________________________________________________________________________________________
U428_TAEx_Bt_d_210630
Sensoren TA10 / TA Di in Ex-Ausführung sind einfache
elektrische Betriebsmittel, um in Verbindung mit einem
eigensicheren Speisegerät der Zündschutzart Ex ib die
Strömungsgeschwindigkeit und die Temperatur von Luft
und Gasen zu messen. Sie sind zum Einsatz in Bereichen
bestimmt, in denen gelegentlich damit zu rechnen ist, dass
eine explosionsfähige Gasatmosphäre im Normalbetrieb
auftritt.
 10 V,
i
1/3
