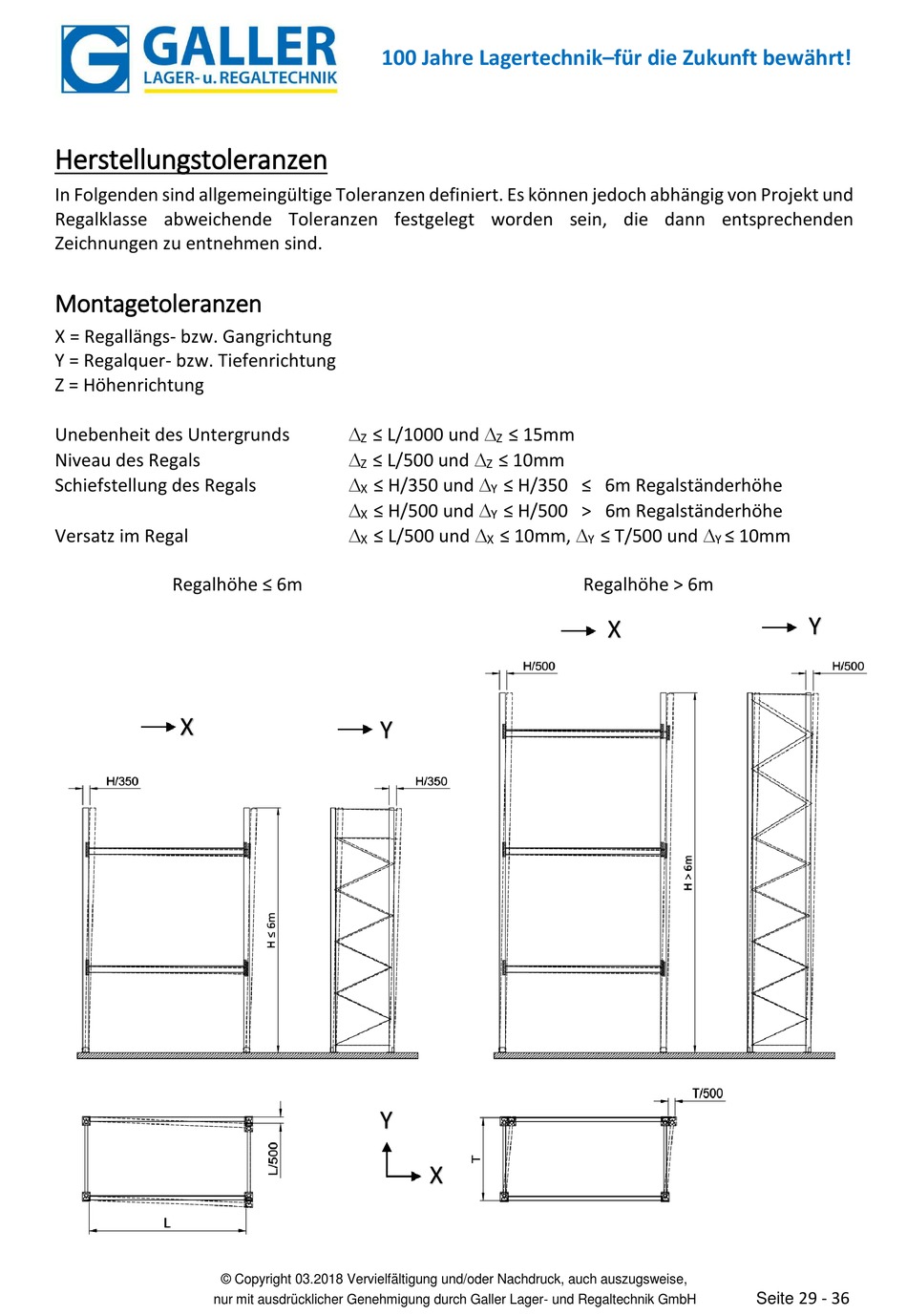

Herstellungstoleranzen
In Folgenden sind allgemeingültige Toleranzen definiert. Es können jedoch abhängig von Projekt und
Regalklasse abweichende Toleranzen festgelegt worden sein, die dann entsprechenden
Zeichnungen zu entnehmen sind.
Montagetoleranzen
X = Regallängs- bzw. Gangrichtung
Y = Regalquer- bzw. Tiefenrichtung
Z = Höhenrichtung
Unebenheit des Untergrunds
Niveau des Regals
Schiefstellung des Regals
Versatz im Regal
Regalhöhe ≤ 6m
X
© Copyright 03.2018 Vervielfältigung und/oder Nachdruck, auch auszugsweise,
nur mit ausdrücklicher Genehmigung durch Galler Lager- und Regaltechnik GmbH
100 Jahre Lagertechnik–für die Zukunft bewährt!
≤ L/1000 und
≤ 15mm
Z
Z
≤ L/500 und
≤ 10mm
Z
Z
≤ H/350 und
≤ H/350 ≤ 6m Regalständerhöhe
X
Y
≤ H/500 und
≤ H/500 > 6m Regalständerhöhe
X
Y
≤ L/500 und
≤ 10mm,
X
X
Y
Y
X
≤ T/500 und
≤ 10mm
Y
Y
Regalhöhe > 6m
X
Y
