11

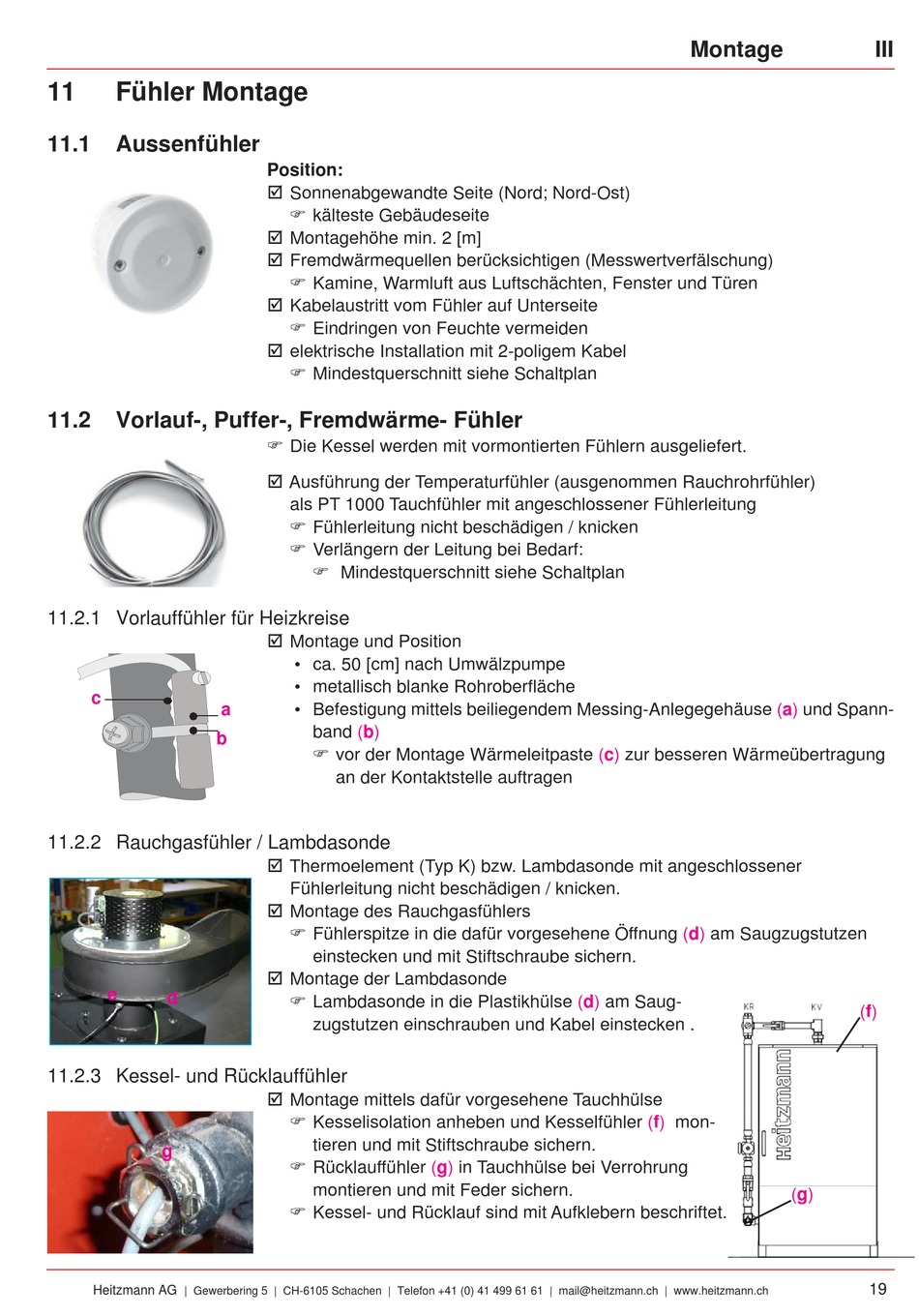

Fühler Montage
11.1
Aussenfühler
11.2
Vorlauf-, Puffer-, Fremdwärme- Fühler
11.2.1 Vorlauffühler für Heizkreise
c
a
b
11.2.2 Rauchgasfühler / Lambdasonde
e
d
11.2.3 Kessel- und Rücklauffühler
g
Heitzmann AG
| Gewerbering 5 | CH-6105 Schachen | Telefon +41 (0) 41 499 61 61 | mail@heitzmann.ch | www.heitzmann.ch
Montage
Position:
Sonnenabgewandte Seite (Nord; Nord-Ost)
kälteste Gebäudeseite
Montagehöhe min. 2 [m]
Fremdwärmequellen berücksichtigen (Messwertverfälschung)
Kamine, Warmluft aus Luftschächten, Fenster und Türen
Kabelaustritt vom Fühler auf Unterseite
Eindringen von Feuchte vermeiden
elektrische Installation mit 2-poligem Kabel
Mindestquerschnitt siehe Schaltplan
Die Kessel werden mit vormontierten Fühlern ausgeliefert.
Ausführung der Temperaturfühler (ausgenommen Rauchrohrfühler)
als PT 1000 Tauchfühler mit angeschlossener Fühlerleitung
Fühlerleitung nicht beschädigen / knicken
Verlängern der Leitung bei Bedarf:
Mindestquerschnitt siehe Schaltplan
Montage und Position
• ca. 50 [cm] nach Umwälzpumpe
• metallisch blanke Rohroberfläche
• Befestigung mittels beiliegendem Messing-Anlegegehäuse
band
(b)
vor der Montage Wärmeleitpaste
an der Kontaktstelle auftragen
Thermoelement (Typ K) bzw. Lambdasonde mit angeschlossener
Fühlerleitung nicht beschädigen / knicken.
Montage des Rauchgasfühlers
Fühlerspitze in die dafür vorgesehene Öffnung
einstecken und mit Stiftschraube sichern.
Montage der Lambdasonde
Lambdasonde in die Plastikhülse
zugstutzen einschrauben und Kabel einstecken .
Montage mittels dafür vorgesehene Tauchhülse
Kesselisolation anheben und Kesselfühler
tieren und mit Stiftschraube sichern.
Rücklauffühler
(g)
montieren und mit Feder sichern.
Kessel- und Rücklauf sind mit Aufklebern beschriftet.
III
(c)
zur besseren Wärmeübertragung
(d)
am Saug-
in Tauchhülse bei Verrohrung
Montage
(a)
und Spann-
(d)
am Saugzugstutzen
(f)
mon-
(g)
III
(f)
19
