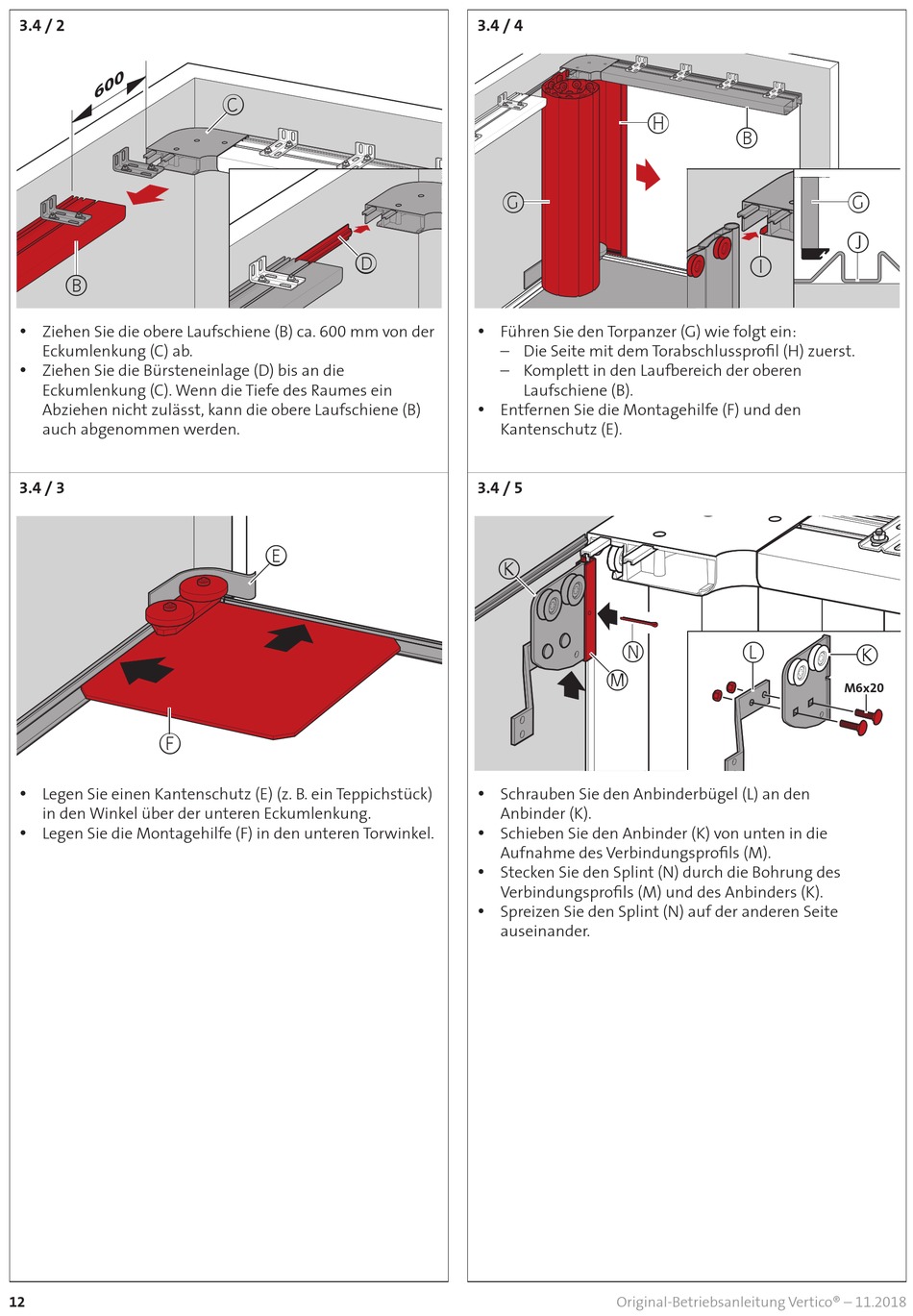

3.4 / 2
0
6 0
B
y Ziehen Sie die obere Laufschiene (B) ca. 600 mm von der
Eckumlenkung (C) ab.
y Ziehen Sie die Bürsteneinlage (D) bis an die
Eckumlenkung (C). Wenn die Tiefe des Raumes ein
Abziehen nicht zulässt, kann die obere Laufschiene (B)
auch abgenommen werden.
3.4 / 3
F
y Legen Sie einen Kantenschutz (E) (z. B. ein Teppichstück)
in den Winkel über der unteren Eckumlenkung.
y Legen Sie die Montagehilfe (F) in den unteren Torwinkel.
12
C
D
E
3.4 / 4
H
G
y Führen Sie den Torpanzer (G) wie folgt ein:
– Die Seite mit dem Torabschlussprofil (H) zuerst.
– Komplett in den Laufbereich der oberen
Laufschiene (B).
y Entfernen Sie die Montagehilfe (F) und den
Kantenschutz (E).
3.4 / 5
K
N
M
y Schrauben Sie den Anbinderbügel (L) an den
Anbinder (K).
y Schieben Sie den Anbinder (K) von unten in die
Aufnahme des Verbindungsprofils (M).
y Stecken Sie den Splint (N) durch die Bohrung des
Verbindungsprofils (M) und des Anbinders (K).
y Spreizen Sie den Splint (N) auf der anderen Seite
auseinander.
Original-Betriebsanleitung Vertico® – 11.2018
B
G
J
I
L
K
M6x20
