- Seite 1 KLING FREITAG E 90 MK II & Version 4.1 Benutzerhandbuch Stand: 23.08.2017 Wichtige Informationen, vor Inbetriebnahme lesen! KLING FREITAG GmbH & Junkersstrasse 14 D-30179 Hannover TEL 0 (049) 511- 969 97-0 FAX 0 (049) 511- 67 37 94 www.kling-freitag.de...
- Seite 2 Benutzerhandbuch E 90 MK II KLING & FREITAG GMBH ©1995 - 20177 Version 4.1, 23.08.2017 Seite 2 von 22...
-
Seite 3: Symbole Im Handbuch
Vielen Dank, dass Sie sich für ein Kling & Freitag Produkt entschieden haben. Bitte lesen Sie sich vor Inbetriebnahme die Gebrauchsanweisung sorgfältig durch, damit ein störungsfreier Betrieb gewährleistet ist und Ihr KLING & FREITAG - E 90 MK II Laut- sprechersystem seine volle Leistungsfähigkeit entwickeln kann. -
Seite 4: Inhaltsverzeichnis
Anschluss der Speakon Stecker an das Anschlussterminal 7.2 Vermeidung von Brummschleifen 7.2.1 Was ist eine Brummschleife? 7.2.2 Maßnahmen gegen Brummschleifen Konfigurationen und Anschlussdiagramme 8.1 E 90 MK II Systeme im Fullrange Betrieb 8.2 Full Range Betrieb & Subwoofer mit Frequenzweiche (XO) Inbetriebnahme Inbetriebnahme Inbetriebnahme Inbetriebnahme 10. -
Seite 5: Allgemeine Sicherheitshinweise Für Lautsprecher
Benutzerhandbuch E 90 MK II 1. Allgemeine Sicherheitshinweise für Lautsprecher Aufstellen der Lautsprecher Um Sach- und Personenschäden vorzubeugen, muss dieses Gerät gemäß dem Kapitel Aufstellungsanweisung für Lautsprecher auf Seite 10 , zuverlässig aufgestellt oder an der Wand befestigt werden. Beachten Sie, dass Lautsprecher durch Vibrationen ‚wandern’... -
Seite 6: Folgende Signale Können Die Lautsprecher Beschädigen
Benutzerhandbuch E 90 MK II Folgende Signale können die Lautsprecher beschädigen − anhaltend hochpegelige Signale mit hoher Frequenz und Dauertöne durch Rück- kopplung. − anhaltend verzerrte Signale mit hohem Pegel. − Geräusche, die entstehen, wenn bei angeschlossenem Lautsprecher ein Gerät der Wichtig Anlage angeschlossen, abgetrennt oder eingeschaltet wird. -

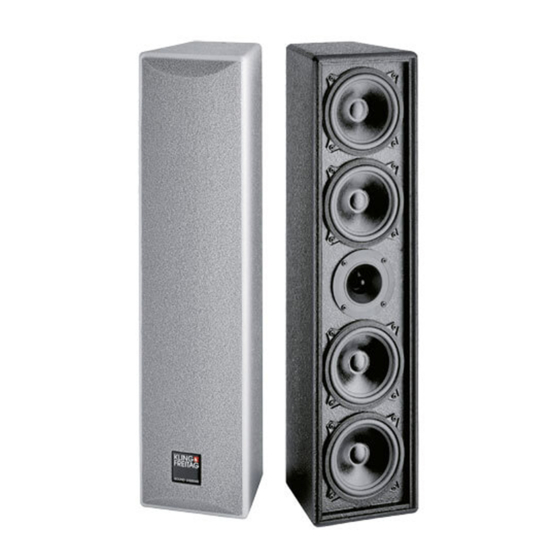

Seite 7: Beschreibung Und Ausstattungsvarianten Der E 90 Mk Ii
Ebenso bietet sich die E 90 MK II wegen ihres dezenten Designs auch für Festinstallationen an. Optionale Ausstattungsvarianten: − E 90 MK II ‚100V’: Variante mit 100V / 50 VA / 100 VA / 150VA Ringkernüber- trager − E 90 MK II ‚Outdoor Mobile’... -
Seite 8: Wichtige Hinweise Für Die Option 'Outdoor
Benutzerhandbuch E 90 MK II Wichtige Hinweise für die Option ‚Outdoor’ Lautsprecher mit Option ‚Outdoor Mobile’ und ‚Outdoor Installation’ sind für die Verwendung im Freien optimiert. Sie widerstehen den Temperaturschwankungen in den gemäßigten Klimazonen und sind resistent gegen Kondenswasserbildung. Damit die Haltbarkeit und Sicherheit des Lautsprechers dauerhaft gewährleistet wer- den kann, müssen die Lautsprecher mit der Option ‚Outdoor’... -
Seite 9: Hinweise Für Variante Mit Der Option '100V
Integration von Lautsprechern in bereits vorhandene 100 V Systeme. 4.2 Anschlussbelegung der 100V Lautsprechereingänge Der 100V Übertrager für die E 90 MK II verfügt über 3 ‚Abgriffe’. Sie können den Lautsprecher wahlweise mit 50 VA, 100 VA oder 150 VA betreiben. Unten sehen Sie an welchem Pin welcher Abgriff angeschlossen ist. -
Seite 10: Aufstellungsanweisung Für Lautsprecher
Benutzerhandbuch E 90 MK II 6. Aufstellungsanweisung für Lautsprecher Stellen Sie die Lautsprecher fest auf. Stellen Sie sicher, dass die Lautsprecher nicht um- oder herabfallen können und dabei Sach- oder Personenschäden herbeiführen. Verle- gen Sie die Kabel so, dass niemand darüber stolpern kann. -
Seite 11: Verkabelung
7. Verkabelung Ein Lautsprecher ist mit zwei parallel verbundenen Speakon Buchsen versehen. − Bevor Sie beginnen Ihr E 90 MK II System zu verkabeln, achten Sie bitte darauf, dass sämtliche Geräte ausgeschaltet sind und drehen Sie alle Regler zu. −... -
Seite 12: Vermeidung Von Brummschleifen
über den Lautsprecher zu hören ist. 7.2.2 Maßnahmen gegen Brummschleifen Wenn nach dem Anschließen Ihres E 90 MK II Systems ein Brummen oder Sirren zu hören ist, überprüfen Sie, ob Sie nicht ungewollt eine "Brummschleife" in Ihre Anlage eingebaut haben. Einige Endverstärker und System Controller verfügen über Ground- lift Schalter. -
Seite 13: Konfigurationen Und Anschlussdiagramme
Warnung − Integrierter Clipping-Limiter − maximale Nennleistung von 300W@8Ohm (entspricht 600W@4Ohm) 8.1 E 90 MK II Systeme im Fullrange Betrieb Diese Betriebsart eignet sich hervorragend zur Übertragung von Sprachanwendungen und Musikanwendungen ohne hohen Bedarf an Bassanteil. Benötigen Sie in dieser Betriebsart dennoch einen höheren Bassanteil, so heben Sie den Bassbereich zwischen... -
Seite 14: Full Range Betrieb & Subwoofer Mit Frequenzweiche (Xo)
Empfohlenes Verhältnis des E90 Systems zu K&F Bass Systemen: 2 E 90 MK II Systeme: 1 - 2 x SW 112-XO 2 - 4 E 90 MK II Systeme: 1 x SW 115D-XO 2 - 4 E 90 MK II Systeme:... -
Seite 15: Inbetriebnahme
Funktion Ihrer Anlage. Hierzu drehen Sie wieder alle End- verstärkereingangsregler zu. Drehen Sie nun den Lautstärkeregler des Endver- stärkers z.B. für das linke E 90 MK II System auf und überprüfen Sie, ob ein korrektes Signal aus dem E 90 MK II System kommt. -
Seite 16: Frequenzweiche: Verdrahtungsplan E 90 Mk
Benutzerhandbuch E 90 MK II 10. Frequenzweiche: Verdrahtungsplan E 90 MK II 2- 1+ 1- 2+ 2- 1+ 1- IN + IN - LF 1 + 2 LF 3 + 4 LF 1 LF 2 LF 3 LF 4 Pinbelegung Speakon NL4 ‚IN’... -
Seite 17: Technische Daten Technische Daten
Benutzerhandbuch E 90 MK II 12. Technische Daten Lautsprecher Prinzip 2-Weg Passiv-System, Schallzeile Übertragungsbereich -10 dB 95 Hz - 20 kHz Übertragungsbereich ±3 dB 140 Hz - 18 Hz Abstrahlwinkel nominal 100° x 20° TT, 70° x 70° HT (hor. x vert.) Bündelungsmaß... -
Seite 18: Messdiagramme Messdiagramme
Benutzerhandbuch E 90 MK II 13. Messdiagramme Frequenzgang ‚on axis’ Frequenzabhängiger Abstrahlwinkel Directivity KLING & FREITAG GMBH ©1995 - 20177 Version 4.1, 23.08.2017 Seite 18 von 22... - Seite 19 Benutzerhandbuch E 90 MK II Horizontales Abstrahlverhalten Vertikales Abstrahlverhalten KLING & FREITAG GMBH ©1995 - 2017 Version 4.1, 23.08.2017 Seite 19 von 22...
-
Seite 20: Abmessungen Abmessungen
Benutzerhandbuch E 90 MK II 14. Abmessungen internal threads M6 112.5 mm [4.431 "] 170 mm 175 mm [6.693 "] [6.890 "] 200 mm [7.875 "] 9° KLING & FREITAG GMBH ©1995 - 20177 Version 4.1, 23.08.2017 Seite 20 von 22... -
Seite 21: Zubehör Zubehör
Benutzerhandbuch E 90 MK II 15. Zubehör Schwenkbügel E 90 Montagebügel E 90 (Abb. zeigt gedrehtes Gitter) Stativadapter TV-Zapfenadapter Pipe Clamp TV-Zapfen Ringschraube M6 x 15 Weitergehende Informationen finden Sie in unserem Katalog als download unter: www.kling-freitag.de KLING & FREITAG GMBH ©1995 - 2017 Version 4.1, 23.08.2017... -
Seite 22: Vorschriften Zur Entsorgung
Benutzerhandbuch E 90 MK II 16. Vorschriften zur Entsorgung 16.1 Deutschland: Eine Entsorgung von Elektro-Altgeräten über den Hausmüll ist nicht zulässig. Geben Sie Kling & Freitag Altgeräte, aber auch nicht bei öffentlichen Sammel- stellen zur Entsorgung ab! Bei Kling & Freitag Produkten handelt es sich um reine Business-to-Business-Produkte (B2B).
