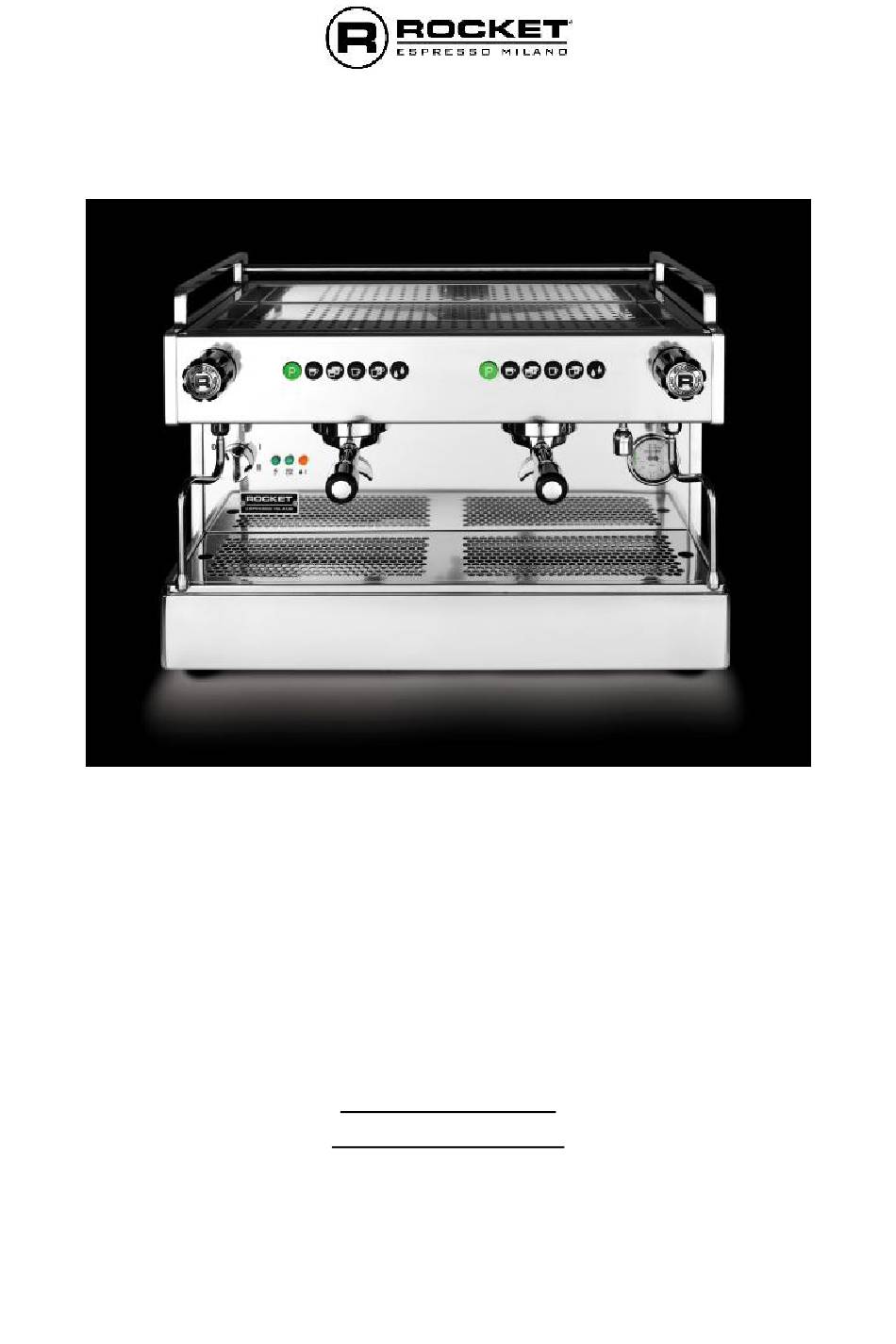

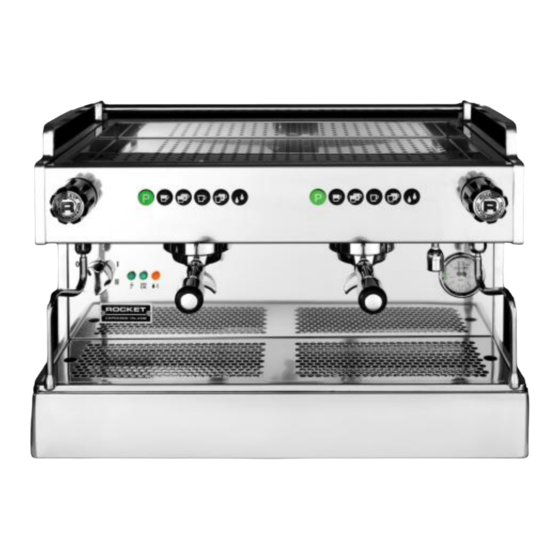

- Seite 1 Bedienungsanleitung Rocket Boxer Espressomaschinen Boxer 1 Gruppe Boxer 2 Gruppen _____________________________________________________________________________________________ © Rocket Espresso Ltd. Espressomaschinen Baureihe Boxer. . Ed. 12/2013. Änderungen vorbehalten. Seite...
-
Seite 2: Inhaltsverzeichnis
Abstellen der Maschine Pflege und Instandhaltung Abmontage / Entsorgung der Maschine Einstellung der Kaffeeportionen Einstellen der Heißwasserportionen EG Konformitäts-Erklärung Informationen für den autorisierten technischen Service Schalplan Schema Wasserkreislauf _____________________________________________________________________________________________ © Rocket Espresso Ltd. Espressomaschinen Baureihe Boxer. . Ed. 12/2013. Änderungen vorbehalten. Seite... -
Seite 3: Allgemeine Angaben
1 Zweitassen-Sieb 1 Blind-Sieb Zweigruppige Maschinen Bedienungsanleitung 1 Eintassen-Siebträger 1 Eintassen-Sieb 2 Zweitassen-Siebträger 2 Zweitassen-Siebe 1 Blind-Sieb _____________________________________________________________________________________________ © Rocket Espresso Ltd. Espressomaschinen Baureihe Boxer. . Ed. 12/2013. Änderungen vorbehalten. Seite... -
Seite 4: Einleitung
Benutzung des Gerätes vertraut ist. Lassen Sie die Maschine nie unbeaufsichtigt. Die vorliegende Bedienungsanleitung ist zum Zeitpunkt des Druckes gültig. Der Hersteller behält sich zukünftige Änderungen vor. _____________________________________________________________________________________________ © Rocket Espresso Ltd. Espressomaschinen Baureihe Boxer. . Ed. 12/2013. Änderungen vorbehalten. Seite... -
Seite 5: Wichtige Sicherheitshinweise
Dampf, Heißwasser und Kaffee. Auf keinen Fall beschädigte elektrische Kabel verwenden. Bitte setzen Sie sich mit dem technischen Kundendienst in Verbindung und nehmen Sie die Maschine nicht in Betrieb. _____________________________________________________________________________________________ © Rocket Espresso Ltd. Espressomaschinen Baureihe Boxer. . Ed. 12/2013. Änderungen vorbehalten. Seite... - Seite 6 Falls die Maschine nicht beaufsichtigt wird, ist die Stromzufuhr zur Maschine abzuschalten. Hierzu den Ein/Ausschalter der Maschine abschalten und danach den elektrischen Hauptschalter (gehört nicht zum Lieferumfang) abschalten. Die Wasserzufuhr zur Maschine muss ebenfalls abgesperrt werden. _____________________________________________________________________________________________ © Rocket Espresso Ltd. Espressomaschinen Baureihe Boxer. . Ed. 12/2013. Änderungen vorbehalten. Seite...
-
Seite 7: Installation
Pflege und die technische Instandhaltung des Geräts durch den autorisierten Kundendienst. Überprüfen Sie den Abfluss (Trichter unter dem Tropfblech), bevor die Maschine in Betrieb genommen wird. _____________________________________________________________________________________________ © Rocket Espresso Ltd. Espressomaschinen Baureihe Boxer. . Ed. 12/2013. Änderungen vorbehalten. Seite... - Seite 8 Die Maschine muss generell mit Sorgfalt behandelt werden. Bitte lassen Sie keine Verpackungsteile herumliegen (z.B. Plastikbeutel). Hier könnte es zu Unfällen kommen, z.B., wenn Kinder in der Nähe sind. _____________________________________________________________________________________________ © Rocket Espresso Ltd. Espressomaschinen Baureihe Boxer. . Ed. 12/2013. Änderungen vorbehalten. Seite...
-
Seite 9: Technische Angaben
8,3 Liter Zweigruppige Maschine: 13,2 Liter Baumasse Breite Tiefe Höhe 1 gruppig 480 mm 490 mm 471 mm 3 gruppig 630 mm 490 mm 471 mm _____________________________________________________________________________________________ © Rocket Espresso Ltd. Espressomaschinen Baureihe Boxer. . Ed. 12/2013. Änderungen vorbehalten. Seite... -
Seite 10: Beschreibung Der Maschinenteile
Gruppe und Siebträger. Werden sehr heiß. Vorsicht! Tropfblech Anzeigelampen Taster für die manuelle Kaffeezubereitung bei eventuellem Ausfall der Elektronik. Bei zweigruppigen Maschinen nur für die linke Brühgruppe. Ein/Ausschalter der Maschine. _____________________________________________________________________________________________ © Rocket Espresso Ltd. Espressomaschinen Baureihe Boxer. . Ed. 12/2013. Änderungen vorbehalten. Seite... -
Seite 11: Inbetriebnahme
Dampfrohr (Abb.1-4), das selbst ebenfalls heiß wird. den Dampvrentil- Griff wieder zudrehen. Bitte warten, bis der Kesseldruck wieder auf ca. 0,9 Bar steht. Jetzt ist die Maschine betriebsbereit. _____________________________________________________________________________________________ © Rocket Espresso Ltd. Espressomaschinen Baureihe Boxer. . Ed. 12/2013. Änderungen vorbehalten. Seite... -
Seite 12: Benutzung
7. Jetzt den Portionstaster (Abb. 3) betätigen. Der Kaffeeauslauf beginnt und wird automatisch nach Erreichen der programmierten Kaffeemenge abgestellt. 8. Nehmen Sie den Siebträger aus der Brühgruppe und entleeren Sie den Kaffeesud. _____________________________________________________________________________________________ © Rocket Espresso Ltd. Espressomaschinen Baureihe Boxer. . Ed. 12/2013. Änderungen vorbehalten. Seite... -
Seite 13: Entnahme Von Heißwasser
Wassermenge ausgelaufen ist. Die Wasserentnahme kann jederzeit vorher durch erneute Betätigung des Heißwasser-Tasters beendet werden. Anmerkung: Die portionierte Heii asser-Menge ist zeitgesteuert und hängt vom ßw Kesseldruck ab. _____________________________________________________________________________________________ © Rocket Espresso Ltd. Espressomaschinen Baureihe Boxer. . Ed. 12/2013. Änderungen vorbehalten. Seite... -
Seite 14: Dampfentnahme
Verwendung mit einem sauberen weichen Tuch. Dieses Tuch darf nur für Lebensmittel verwendet werden. Berühren Sie das Dampfrohr auf keinen Fall. Es kann sehr heiß sein. _____________________________________________________________________________________________ © Rocket Espresso Ltd. Espressomaschinen Baureihe Boxer. . Ed. 12/2013. Änderungen vorbehalten. Seite... - Seite 15 Espressomaschinen durchgeführt werden. Bitten beachten Sie die Anweisungen des Herstellers. Denken Sie daran, nach der Spülung mit diesem Mittel die Gruppe mehrfach nur mit Wasser durchzuspülen. _____________________________________________________________________________________________ © Rocket Espresso Ltd. Espressomaschinen Baureihe Boxer. . Ed. 12/2013. Änderungen vorbehalten. Seite...
-
Seite 16: Abmontage / Entsorgung Der Maschine
Nach erfolgter Kesselentleerung, schließen Sie dieses Ventil wieder. Setzen Sie das Tropfblech (Abb. 1-7) wieder ein. Bewahren Sie die Maschine and einem sicheren, sauberen und trocknem Ort auf. _____________________________________________________________________________________________ © Rocket Espresso Ltd. Espressomaschinen Baureihe Boxer. . Ed. 12/2013. Änderungen vorbehalten. Seite... -
Seite 17: Einstellung Der Kaffeeportionen
Leds aufleuchten. Die Portion für diesen Taster ist eingestellt. Jetzt betätigen Sie bitten den nächsten Taster, den Sie programmieren möchten und folgend den unter Punkt 1 aufgeführten Arbeitsschritten. _____________________________________________________________________________________________ © Rocket Espresso Ltd. Espressomaschinen Baureihe Boxer. . Ed. 12/2013. Änderungen vorbehalten. Seite... -
Seite 18: Einstellen Der Heißwasserportionen
Sekunden warten, Maschine automatisch Programmierebene verlässt. Anmerkung: Die ausgegebene Wassermenge ist zeitgesteuert und hängt vom Kesseldruck ab. Es kann also bei den ausgegebenen Wasserportionen Unterschiede geben. _____________________________________________________________________________________________ © Rocket Espresso Ltd. Espressomaschinen Baureihe Boxer. . Ed. 12/2013. Änderungen vorbehalten. Seite... -
Seite 19: Eg Konformitäts-Erklärung
89/392 con applicazione di: EB^N292-1 ( 1991 ) EN 292-2 ( 1991 ) LAERMPEGEL EN 60335-2-75 Bei normaler Verwendung liegt der Lärmpegel der Maschine bei 70 dB oder niedriger. _____________________________________________________________________________________________ © Rocket Espresso Ltd. Espressomaschinen Baureihe Boxer. . Ed. 12/2013. Änderungen vorbehalten. Seite... -
Seite 20: Schalplan
Rocket Espresso Baureihe Boxer. Schaltplan. _____________________________________________________________________________________________ © Rocket Espresso Ltd. Espressomaschinen Baureihe Boxer. . Ed. 12/2013. Änderungen vorbehalten. Seite... - Seite 21 Magnetventil Gruppe 3 (nicht eingebaut) Magnetventil Kessebefüllung Magnetventil Heißwasser Kontroll-Lampe Kessel ist befüllt Kontroll-Lampe Kessel wird befüllt Schalterleiste Gruppe 1 Schalterleiste Gruppe 2 Durchflussmesser Gruppe 1 Durchflussmesser Gruppe 2 _____________________________________________________________________________________________ © Rocket Espresso Ltd. Espressomaschinen Baureihe Boxer. . Ed. 12/2013. Änderungen vorbehalten. Seite...
-
Seite 22: Schema Wasserkreislauf
Rocket Espresso Baureihe Boxer. Schema Wasserkreislauf. _____________________________________________________________________________________________ © Rocket Espresso Ltd. Espressomaschinen Baureihe Boxer. . Ed. 12/2013. Änderungen vorbehalten. Seite... -
Seite 23: Beschreibung
Manuelle Kesselbefüllung Rückschlagventil Expansionsventil Magnetventil Kesselbefüllung Gruppe Durchflussmesser Dampfventil Heißwasserrohr Heißwasser-Magnetventil Füllstands-Sonde Kessel Überdruckventil Anti-Vakuum Ventil Düse Magnetventil Gruppe Magnetventil Kaltwasser-Beimischung Abfluss-Trichter Kesselentleerungs-Ventil Manometer Pumpendruck Manometer Kesseldruck _____________________________________________________________________________________________ © Rocket Espresso Ltd. Espressomaschinen Baureihe Boxer. . Ed. 12/2013. Änderungen vorbehalten. Seite...
