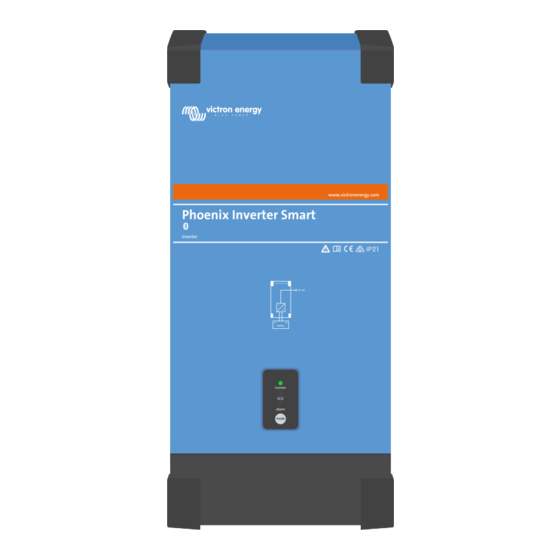

- Seite 1 DEUTSCH Phoenix Inverter Smart Handbuch Rev 00 05/2022...
-
Seite 2: Inhaltsverzeichnis
Phoenix Inverter Smart Handbuch Inhaltsverzeichnis 1. Sicherheitshinweise ......................... 1 2. Allgemeine Beschreibung ......................2 2.1. Wechselrichter ....................... 2 2.2. LED-Diagnose und Überwachung ..................2 2.3. Die VictronConnect App ....................3 2.4. Bluetooth ........................3 2.5. VE.Direct Anschluss ......................3 2.6. Fern-Ein/Aus-Schaltung ....................3 2.7. -
Seite 3: Sicherheitshinweise
Phoenix Inverter Smart Handbuch 1. Sicherheitshinweise Allgemeines Lesen Sie zuerst die mit diesem Produkt gelieferte Dokumentation, und machen Sie sich mit den Sicherheitskennzeichnungen und Sicherheitshinweisen vertraut, bevor Sie das Produkt verwenden. Dieses Produkt wurde in Übereinstimmung mit entsprechenden internationalen Normen und Standards entwickelt und erprobt. Nutzen Sie das Gerät nur für den vorgesehenen Anwendungsbereich. -
Seite 4: Allgemeine Beschreibung
Phoenix Inverter Smart Handbuch 2. Allgemeine Beschreibung 2.1. Wechselrichter Bewährte Zuverlässigkeit Die Wechselrichter verwendet eine vollständige Überbrückung mit einer Ringtransformatorentopologie, die sich seit Jahren bewährt hat. Er ist kurzschlussfest und vor Überhitzung (ob nun durch Überlastung oder durch die Umgebungstemperatur hervorgerufen) geschützt. -
Seite 5: Die Victronconnect App
Phoenix Inverter Smart Handbuch 2.3. Die VictronConnect App Mithilfe der VictronConnect App können Sie den Wechselrichter überwachen, steuern und konfigurieren. Die App kann auf einem Telefon, Tablet oder Computer installiert werden. Die App ist für Android, iOS, Windows und macOS verfügbar. Die App kommuniziert entweder über Bluetooth oder über eine USB-Schnittstelle, die mit dem VE.Direct-Anschluss verbunden ist. -
Seite 6: Installation
Phoenix Inverter Smart Handbuch 3. Installation • Dieses Produkt darf nur von einer qualifizierten Elektrofachkraft installiert werden. • Achten Sie bei der Installation darauf, dass der Anschluss für die Fernsteuerung mit Drahtbrücke entfernt wird (oder schalten Sie ggf. den ferngesteuerten Ein/Aus-Schalter aus), um sicherzustellen, dass der Wechselrichter nicht unerwartet eingeschaltet werden kann. -
Seite 7: Elektrische Installation
Phoenix Inverter Smart Handbuch 3.2. Elektrische Installation Für eine Übersichtszeichnung der Anschlüsse des Wechselrichters siehe Anhang Übersicht der Anschlüsse [20]. 3.2.1. Batterieanschluss Um die Leistung des Wechselrichters voll ausnutzen zu können, sollten die Batterien über eine ausreichende Kapazität und die Batteriekabel über einen ausreichenden Querschnitt verfügen. -
Seite 8: Anschluss Der Fernbedienung
Phoenix Inverter Smart Handbuch Die Erdungsklemme am Gehäuse ist ein M6-Bolzen. Der Wechselstromausgang ist nicht vom Gleichstromeingang isoliert. Der Neutralleiter des Wechselstromausgangs ist mit dem Gehäuse / der Erdung verbunden. Wenn die Installation einen potentialfreien Nullleiter erfordert, muss die Verbindung zwischen Nullleiter und Erdung entfernt werden. - Seite 9 Phoenix Inverter Smart Handbuch • Üblich (COM). • Normalerweise offen (NO). Je nach Programmierung schließt das Relais den Kontakt zwischen „üblich“ und „normalerweise geschlossen“ oder zwischen „üblich“ und „normalerweise offen“. Seite 7 Installation...
-
Seite 10: Konfiguration
Phoenix Inverter Smart Handbuch 4. Konfiguration Der Wechselrichter ist mit den werkseitigen Standardeinstellungen einsatzbereit (siehe Kapitel Technische Angaben [18]). Der Wechselrichter kann über die VictronConnect App konfiguriert werden. Stellen Sie die Verbindung mit einem Smartphone oder Tablet über Bluetooth oder mit einem Computer über USB und eine VE.Direct zu USB-Schnittstelle... -
Seite 11: Dynamische Abschaltung
Phoenix Inverter Smart Handbuch Batteriespannung Abschalten bei schwacher Neustart und Alarm bei Laden erkannt Batterie schwacher Batterie Standardeinstellung: Standardeinstellung: 9,3 V Standardeinstellung: 10,9 V 14 V 12 V Bereich: 0-100 V Bereich: 0-100 V Bereich: 0-100 V Standardeinstellung: Standardeinstellung: 18,6 V... -
Seite 12: Programmierbares Relais
Phoenix Inverter Smart Handbuch • Geben Sie die Spannung für die verschiedenen Entladungsströme ein. Für diese Werte sind bereits die allgemeinen Spannungen eingestellt, die zu dem zuvor ausgewählten Batterietyp gehören. Ändern Sie diese Einstellungen nur, wenn sie angepasst werden müssen und Sie wissen, was Sie tun, oder wenn eine benutzerdefinierte Batterie verwendet wird. -
Seite 13: Einstellungen Auf Standard Zurücksetzen
Phoenix Inverter Smart Handbuch • Navigieren Sie zu den Einstellungen des Wechselrichters, indem Sie auf das Zahnradsymbol n der rechten oberen Ecke klicken. • Klicken Sie auf das Symbol mit den 3 Punkten in der rechten oberen Ecke. • Wählen Sie „Product settings“ (Produkteinstellungen) aus dem Menü. -
Seite 14: Betrieb
Phoenix Inverter Smart Handbuch 5. Betrieb 5.1. Wechselrichter Der Wechselrichter kann über diese Methoden eingeschaltet werden: • Drucktaste auf der Vorderseite. • Hauptschalter an der Unterseite des Geräts (nur 5kVA-Modell). • Die VictronConnect App. • Ferngesteuerter Anschluss mit Drahtschleife. • Fernschalter, der an den Anschluss der Fernbedienung angeschlossen ist (optional). -
Seite 15: Led-Definitionen Und Fehlerbehebung
Phoenix Inverter Smart Handbuch 5.2. LED-Definitionen und Fehlerbehebung LED- LED-Paneel Betriebsmodus Fehlerbehebung Verhalten Um zu prüfen, ob der Wechselrichter betriebsbereit ist, drücken Sie einmal die Modus-Taste. Wenn er nicht betriebsbereit ist, prüfen Sie bitte Folgendes: Der Wechselrichter wurde • Überprüfen Sie den Stecker für ausgeschaltet, entweder direkt oder ferngesteuerte Ein-/Aus-Schaltung. - Seite 16 Phoenix Inverter Smart Handbuch LED- LED-Paneel Betriebsmodus Fehlerbehebung Verhalten Die grüne LED des Wechselrichte Überlastungsalarm. rs blinkt mit Beheben Sie die Ursache der Der Wechselrichter hat sich aufgrund einem Überlastung und starten Sie dann den einer anhaltenden Überlastung schnellen Wechselrichter neu, indem Sie ihn aus- abgeschaltet und startet nicht mehr Doppelpuls.
-
Seite 17: Schutz Und Automatische Neustarts
Phoenix Inverter Smart Handbuch LED- LED-Paneel Betriebsmodus Fehlerbehebung Verhalten Verringern Sie die Gleichstromeingangsspannung, prüfen Sie die korrekte Batteriespannung Die grüne und die korrekte Verkabelung der LED des Batteriebank. Prüfen Sie außerdem, Wechselrichte ob vielleicht defekte oder falsche rs blinkt mit Alarm hohe Batteriespannung. -
Seite 18: Überwachung Über Victronconnect
Phoenix Inverter Smart Handbuch abschaltet. Der Wechselrichter startet nach einer Mindestverzögerung von 30 Sekunden automatisch neu, wenn die Batteriespannung über den Parameter „Low battery restart“ (Neustart bei schwacher Batterie) gestiegen ist. Nach drei Neustarts, gefolgt von einer weiteren Abschaltung bei schwacher Batterie innerhalb von 30 Sekunden nach dem Neustart, wird der Wechselrichter abgeschaltet und bleibt ausgeschaltet. -
Seite 19: Überwachung Über Ein Gx-Gerät, Globallink Und Das Vrm-Portal
Phoenix Inverter Smart Handbuch VictronConnect App. Informationen zur Verbindung finden Sie im Kapitel Die VictronConnect App [3] und/oder im Handbuch zu VictronConnect, das Sie auf der Informationsseite zur VictronConnect App finden. Die VictronConnect App zeigt die folgenden Informationen an: • Last des Wechselrichters in VA. -
Seite 20: Technische Angaben
Phoenix Inverter Smart Handbuch 6. Technische Angaben 6.1. Phoenix Wechselrichter Smart Phoenix Wechselrichter Smart 12/1600 12/2000 12/3000 24/1600 24/2000 24/3000 24/5000 48/1600 48/2000 48/3000 48/5000 Parallelschaltung und Drei-Phasen- Nein Betrieb WECHSELRICHTER Eingangsspannungsbereich 9,3–17 V, 8,6–34 V oder 37,2–68 V Wechselstromausgang 230 VAC ±... - Seite 21 Phoenix Inverter Smart Handbuch Phoenix Wechselrichter Smart 12/1600 12/2000 12/3000 24/1600 24/2000 24/3000 24/5000 48/1600 48/2000 48/3000 48/5000 Schutzklasse: IP21 12 V / 24 V: 2+2 24 V: 2+2 M8- Batterieanschlüsse M8-Bolzen M8-Bolzen M8-Bolzen 48 V: Bolzen 48 V: M8-...
-
Seite 22: Anhang
Phoenix Inverter Smart Handbuch 7. Anhang 7.1. Übersicht der Anschlüsse Anschlüsse des Modells 1600 VA Anschlüsse des Modells 2000 VA Seite 20 Anhang... - Seite 23 Phoenix Inverter Smart Handbuch Anschlüsse des Modells 3000 VA Seite 21 Anhang...
-
Seite 24: Installationshinweise Für Die Modelle 1600 Va Und 2000 Va Mit Schwebender Erdung
Phoenix Inverter Smart Handbuch Anschlüsse des Modells 5000 VA Anschluss Namen der Anschlüsse Wechselstromausgang L (Phase), N (Nullleiter), PE (Erde) Batterie + (positv), - (negativ) Alarm (programmierbares Relais) NO, COM, NC Ferngest. Schalter H, L VE.Direct VE.Direct 7.2. Installationshinweise für die Modelle 1600 VA und 2000 VA mit schwebender Erdung Der Erdungsdraht „G“... -
Seite 25: Installationshinweise Für Die Modelle 3000 Va Und 5000 Va Mit Schwebender Erdung
Phoenix Inverter Smart Handbuch 7.3. Installationshinweise für die Modelle 3000 VA und 5000 VA mit schwebender Erdung Der Erdungsdraht „G“ verbindet den Nullleiter des Ausgangs mit der Erde. Wenn ein „floating“ (potentialfreier) Ausgang gewünscht wird, muss er an eine „Dummy“-Anschlussklemme neu angeschlossen werden. -
Seite 26: Maße Der Modelle 1600 Va Und 2000 Va
Phoenix Inverter Smart Handbuch 7.4. Maße der Modelle 1600 VA und 2000 VA Seite 24 Anhang... -
Seite 27: Maße Des Modells 3000 Va (12 V)
Phoenix Inverter Smart Handbuch 7.5. Maße des Modells 3000 VA (12 V) Seite 25 Anhang... -
Seite 28: Maße Des Modells 3000 Va (24 V, 48 V)
Phoenix Inverter Smart Handbuch 7.6. Maße des Modells 3000 VA (24 V, 48 V) Seite 26 Anhang... -
Seite 29: Maße Des Modells 5000 Va
Phoenix Inverter Smart Handbuch 7.7. Maße des Modells 5000 VA Seite 27 Anhang...
