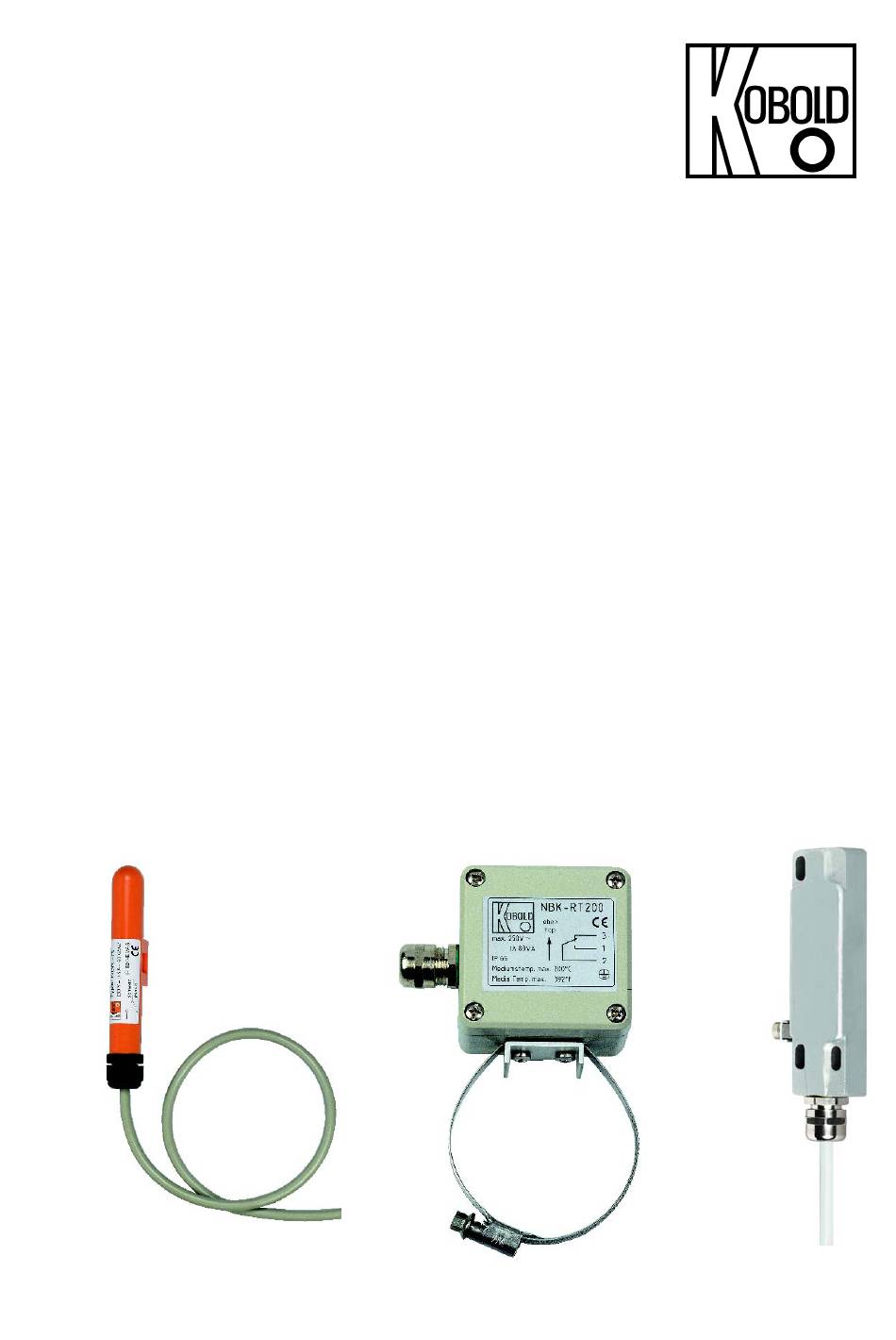

- Seite 1 Bedienungsanleitung für Grenzkontakt Typ: NBK-R NBK-RM NBK-RT NBK-RA...
-
Seite 2: Inhaltsverzeichnis
Abbildungen ....................9 EU-Konformitätserklärung ................10 EG-Baumusterprüfbescheinigung NBK-RA ..........11 Herstellung und Vertrieb durch: Kobold Messring GmbH Nordring 22-24 D-65719 Hofheim Tel.: +49 (0)6192-2990 Fax: +49(0)6192-23398 E-Mail: info.de@kobold.com Internet: www.kobold.com Seite 2 NBK-R K08/0322... -
Seite 3: Hinweis
Paketdienst/Spedition, da die Transportfirma die Haftung für Trans- portschäden trägt. Lieferumfang: Zum Standard-Lieferumfang gehören: Elektrischer Grenzwertgeber Typ NBK-R, NBK-RM, NBK-RT oder NBK-RA 4. Bestimmungsgemäße Verwendung Ein störungsfreier Betrieb des Geräts ist nur dann gewährleistet, wenn alle Punkte dieser Betriebsanleitung eingehalten werden. Für Schäden, die durch Nichtbeachtung dieser Anleitung entstehen, können wir keine Gewährleistung... -
Seite 4: Elektrische Grenzwertgeber
-bänder fest mit dem Bypass-Niveaustandsanzeiger Typ NBK verbunden und sind innerhalb der Messlänge des NBK-Gerätes beliebig auf dem Bypassrohr verschiebbar. Die Reedkontakte in den Grenzwertgebern NBK-R reagieren bistabil und werden durch den magnetischen Schwimmer im NBK-Rohr während des Vorbeifahrens geschaltet. An das Bypassrohr können ein oder mehrere Grenzkontakte angebracht werden. -
Seite 5: Mechanischer Anschluss
NBK-R 6. Mechanischer Anschluss NBK-R/NBK-RM Die Reedschalter (NBK-R, NBK-RM und NBK-RA), soweit vorhanden, mit dem mitgelieferten Spannband (Ex-Kontakt: zwei Spannbänder) auf der Gegenseite der Rollenanzeige Bypassrohr befestigen festspannen. Die Höhe der Schaltkontakte kann frei gewählt werden. Der Kabelanschluss muss nach unten zeigen. -
Seite 6: Elektrischer Anschluss
NBK-R 7. Elektrischer Anschluss Grenzkontakte NBK-R, NBK-RM, NBK-RT, NBK-RA Achtung! Die zulässigen elektrischen Grenzdaten des Grenzwert- gebers beachten. NBK-R NBK-RT NBK-RA NBK-RM Hochtemperatur- ATEX-Kontakt Maximalwerte Kontakt Standard- Kontakt Schaltleistung: 60 W/VA 80 VA 45 W/VA Schaltstrom: 0,6 A Max. Schaltspannung:... -
Seite 7: Inbetriebnahme
Schwimmer unterhalb elektrisch leitend geöffnet Hysterese Als Hysterese bezeichnet man die Differenz zwischen Ein- und Ausschaltpunkt des Kontaktes. Durch werkseitige Abstimmung von Schwimmermagnet und Kontaktstärke erhält man eine Hysterese von ca. 15 mm Schwimmerhub. NBK-R K08/0322 Seite 7... -
Seite 8: Technische Daten
NBK-R 9. Technische Daten Grenzkontakte, Typ NBK-R/NBK-RM Kontaktfunktion: bistabiler Umschaltkontakt Schalthysterese: ca. 15 mm Max. Schaltleistung: 60 W/VA, 230 V , 1A AC/DC Durchgangswiderstand: 100 m Mediumstemperatur: max. 100 °C Umgebungstemperatur: max. 75 °C Anschluss: 3 m PVC-Kabel Gehäuse: Polycarbonat... -
Seite 9: Bestelldaten
NBK-RM NBK-RT200 Hochtemperatur-Grenzkontakt, t 200 °C, NBK-RT400 Hochtemperatur-Grenzkontakt, t 400 °C ATEX-Grenzkontakt, vergussgekapselt, II 2G Ex mb IIC T6/T5 Gb NBK-RA II 2D Ex mb IIIC IP67 T 105 °C Db 11. Abbildungen NBK-R/NBK-RM NBK-RA NBK-RT NBK-R K08/0322 Seite 9... -
Seite 10: Eu-Konformitätserklärung
12. EU-Konformitätserklärung Wir, Kobold Messring GmbH, Hofheim-Ts., Bundesrepublik-Deutschland, erklären, dass das Produkt Grenzkontakt Typ: NBK-R / NBK-RM / NBK-RT mit den unten angeführten Normen übereinstimmt: EN 61010-1: 2010 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte - Teil 1: Allgemeine Anforderungen EN 60529:2014 Schutzart durch Gehäuse (IP-Code) -
Seite 11: Eg-Baumusterprüfbescheinigung Nbk-Ra
NBK-R 13. EG-Baumusterprüfbescheinigung NBK-RA NBK-R K08/0322 Seite 11... - Seite 12 NBK-R Seite 12 NBK-R K08/0322...
- Seite 13 NBK-R NBK-R K08/0322 Seite 13...
- Seite 14 NBK-R Seite 14 NBK-R K08/0322...
- Seite 15 NBK-R NBK-R K08/0322 Seite 15...
- Seite 16 NBK-R Seite 16 NBK-R K08/0322...
