2.5.3

Beispielverdrahtungen

Nachfolgend ist dargestellt, wie eine einzelne und eine doppelte Stromversorgung an
das Gerät angeschlossen wird.
RUGGEDCOM RST2228
Montagehandbuch, 01/2022, C79000-G8900-1359-16

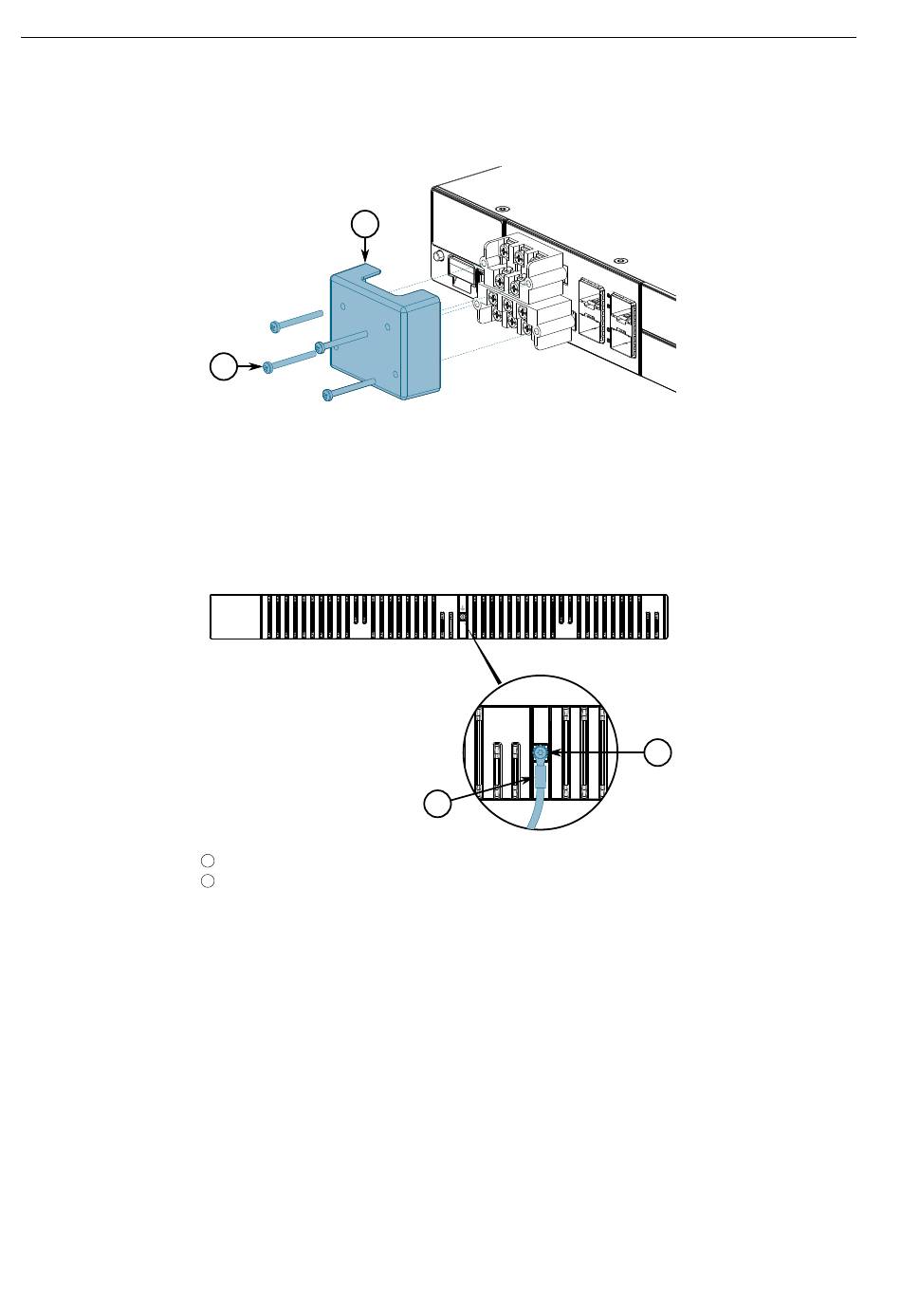

Befestigen Sie bei einer steckbaren Reihenklemme die Sicherheitsabdeckung.
1
2
Abbildung 2.12 Montieren der Sicherheitsabdeckung
Verbinden Sie die Erdungsklemme an der Stromquelle mit der Erdungsklemme
am Gerät.
Verwenden Sie ein Kupferkabel der Größe 14-8 AWG oder ein Kabel mit einem
Querschnitt von 1,5 bis 6 mm².
Schraube M3
1
Ringzunge M3
2
Abbildung 2.13 Gehäuse-Erdungsanschluss
