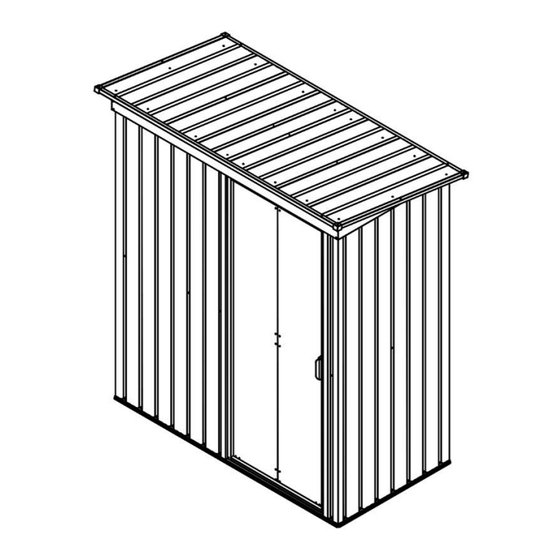

Home Deluxe BOHIO XS Gebrauchsanweisung

Geräteschuppen
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Gebrauchsanweisung
Geräteschuppen BOHIO XS

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Home Deluxe BOHIO XS

Inhaltszusammenfassung für Home Deluxe BOHIO XS

  • Seite 1 Gebrauchsanweisung Geräteschuppen BOHIO XS...

  • Seite 2: Inhaltsverzeichnis

    Geräteschuppen BOHIO XS Inhaltsverzeichnis Allgemeines ..........................3 1.1. Produktübersicht ........................3 1.2. Generelle Hinweise ........................3 1.3. Gewährleistung ......................... 3 Informationen zur Gebrauchsanweisung ................. 3 2.1. Verfügbarkeit der Gebrauchsanweisung .................. 3 2.2. Informationen zur Übersetzung ....................3 Symbolerklärung ........................4 3.1.

  • Seite 3: Allgemeines

    Geräteschuppen BOHIO XS Liebe Kundinnen und Kunden, vielen Dank, dass du dich für ein Produkt der Home Deluxe GmbH entschieden hast. Wir wünschen dir viel Freude mit deinem neuen Geräteschuppen BOHIO XS. Die Gebrauchsanweisung unterstützt dich bei der Montage, der Inbetriebnahme, dem Betrieb und der Wartung des Produkts.

  • Seite 4: Symbolerklärung

    Inbetriebnahme des Produkts gelesen werden, bewahre die Gebrauchsanweisung sorg- sam auf. Benutze das Produkt nur wie in dieser Gebrauchsanweisung beschrieben, damit es nicht verse- hentlich zu Verletzungen oder Schäden kommt. Solltest du den Geräteschuppen BOHIO XS an Dritte wei- tergeben, ist diese Gebrauchsanweisung ebenso zu übergeben.
  • Seite 5 Gefahr für Kinder Halte Kinder von Verpackungsmaterialien fern. Es besteht unter anderem Erstickungsge- fahr! Halte Kinder während der Montage des Produkts fern des Aufbauortes. Der Lieferumfang enthält Kleinteile, die verschluckt werden oder zu schlimmen Verletzungen führen können. Das Produkt ist kein Kinderspielzeug, keine Kletterwand oder Sportgerät. Kindern ist es un- tersagt mit dem Produkt zu spielen.

  • Seite 6: Produktmerkmale

    Geräteschuppen BOHIO XS 4. Produktmerkmale Gesamtmaß (L x B x H) 89 x 163 x 182 cm Höhe Rückwand 170 cm Grundfläche (B x L) 1,2 m Abmaße Tür (B x H) 61 x 165 cm Gewicht ca. 30,5 kg...

  • Seite 7: Montage

    Geräteschuppen BOHIO XS Teil Menge Teil Menge 650 mm 1670 mm 1670 mm 868 mm 868 mm 1670 mm 1670 mm 6. Montage Aufstellort Aufstellen des Produkts ist ggf. durch Bauvorschriften geregelt. Die Genehmigung zum Auf- stellen kann dir bei Verstößen gegen Aufstellbedingungen von der Behörde entzogen werden.

  • Seite 8: Sicherheitshinweise

    Geräteschuppen BOHIO XS 6.1. Sicherheitshinweise Alle Informationen für die Sicherheit und der Gesundheit müssen gelesen werden. Verletzungsgefahr Unsachgemäßer Umgang bei der Montage kann zu Verletzungen führen Dein Produkt wird in einem Paket geliefert. Bitte stelle sicher, dass das Paket oben geöffnet werden.
  • Seite 9 Geräteschuppen BOHIO XS Folgenden Anweisungen müssen sorgfältig gelesen werden. Montageübersicht Home Deluxe GmbH Schanzeweg 2, 32312 Lübbecke Telefon: 05743 - 61 81 0...
  • Seite 10 Geräteschuppen BOHIO XS Schritt 1: Teil Menge Teil Menge • Verschraube 2x Profil (1), Profil (2) und Profil (3) zum Rahmen mit den Schrauben (F1). • Achtung: Der Rahmen muss rechtwinklig ausgerichtet werden. • Sind die Diagonalen gleich lang, ist der Rahmen rechtwinklig.
  • Seite 11 Geräteschuppen BOHIO XS Schritt 2: Teil Menge Hinweis: Der Rahmen muss mit dem Sockel verankert werden. • Stelle die Wände (P3, P4) überlappend in die hintere linke Ecke und in die Nut vom Rahmen. • Schiebe die Unterlegscheibe (S3) auf die Schraube (F2). Verschraube die hintere linke Ecke (P3, P4), mit der Schraube und Mutter (F2).
  • Seite 12 Geräteschuppen BOHIO XS Schritt 4: Teil Menge • Stelle die Wände (P4, P3) überlappend in die vordere rechte Ecke und in die Nut vom Rahmen. • Schiebe die Unterlegscheibe (S3) auf die Schraube (F2). Verschraube die vordere rechte Ecke (P4, P3), mit 2x Schraube und Mutter (F2).
  • Seite 13 Geräteschuppen BOHIO XS Schritt 6: Teil Menge Teil Menge • Schiebe beide Türrollen (G2) in die Aufnahme (7). • Lege die Bleche (12, 7) für das Dach auf den Rahmen. • Verschraube die Bleche (12, 7) mit 5x Schraube (F1) und Unterlegscheibe (S3).
  • Seite 14 Geräteschuppen BOHIO XS Schritt 8: Teil Menge Teil Menge • Stelle die Wände (P12, 4L) überlappend in die Nut vom Rahmen. • Schiebe die Unterlegscheibe (S3) auf die Schraube (F2). Verschraube die Bleche (P12, 4L), mit 2x Schraube und Mutter (F2).
  • Seite 15 Geräteschuppen BOHIO XS Schritt 10: Teil Menge • Lege das Dach (2x P5, 2x P6) überlappend auf den Aufbau, das Dach (P5) ist dabei außen. • Verschraube das Dach (P5, P6) und den Aufbau mit 16x Schraube (F1) und Unterlegscheibe (S3).
  • Seite 16 Geräteschuppen BOHIO XS Schritt 12: Teil Menge Teil Menge • Lege die Türen (D1, D2) nebeneinander. • Lege beide Leisten (D3) bündig auf die Türen und schiebe diese zur Mitte der Tür. • Verschraube (D1, D2 und 2x D3) mit 3x (F2).
  • Seite 17 Geräteschuppen BOHIO XS Schritt 13: Teil Menge • Schiebe die drei Verstärkungen (D4) auf/in die Tür (unten, mitte und oben). • Verschraube die drei Verstärkungen mit je 4x Schraube (F1) und Unterlegscheibe (S3). • Verschraube (D1, D2 und 2x D3) mit 3x (F2).
  • Seite 18 Geräteschuppen BOHIO XS Schritt 14: Teil Menge • Verschraube die Tür (unten, mitte und oben) mit 12x Schraube (F1) und Unterlegscheibe (S3). • Verschraube den Griff (GB) mit der Verstärkung (GB1) an die Tür. Schritt 15: Teil Menge • Verschraube beide Führungen (GD) unten an der Tür mit Schraube (F2) und Unterlegscheibe (S3).

  • Seite 19: Anwendung

    Geräteschuppen BOHIO XS Schritt 16: • Hänge die Tür in das Produkt ein. • Zuerst unten die beiden Führungen (GD), dann oben an den Türrollen(G2) kippen und mit jeweils 2x Schraube (F3) verschrauben. 7. Anwendung 7.1. Sicherheitshinweise Folgende Informationen für Sicherheit und Gesundheit müssen sorgfältig gelesen werden.

  • Seite 20: Betrieb

    Geräteschuppen BOHIO XS 7.3. Betrieb Das Produkt ist wetterfest, pflegeleicht, UV-Beständig und langlebig aufgrund des verzinkten Stahlblechs. • Überzeuge dich vor dem ersten Gebrauch von dem ordnungsgemäßen Zustand des Produkts. • Prüfe die Tür auf Leichtgängigkeit und dass diese richtig schließt.
  • Seite 21 Geräteschuppen BOHIO XS Home Deluxe GmbH Schanzeweg 2 32312 Lübbecke Deutschland Tel.: +49 (0)5743 6181-0 www.home-deluxe-gmbh.de GA-002-01-BOHIO_XS Home Deluxe GmbH Schanzeweg 2, 32312 Lübbecke Telefon: 05743 - 61 81 0...
