Betriebsanleitung
8.4

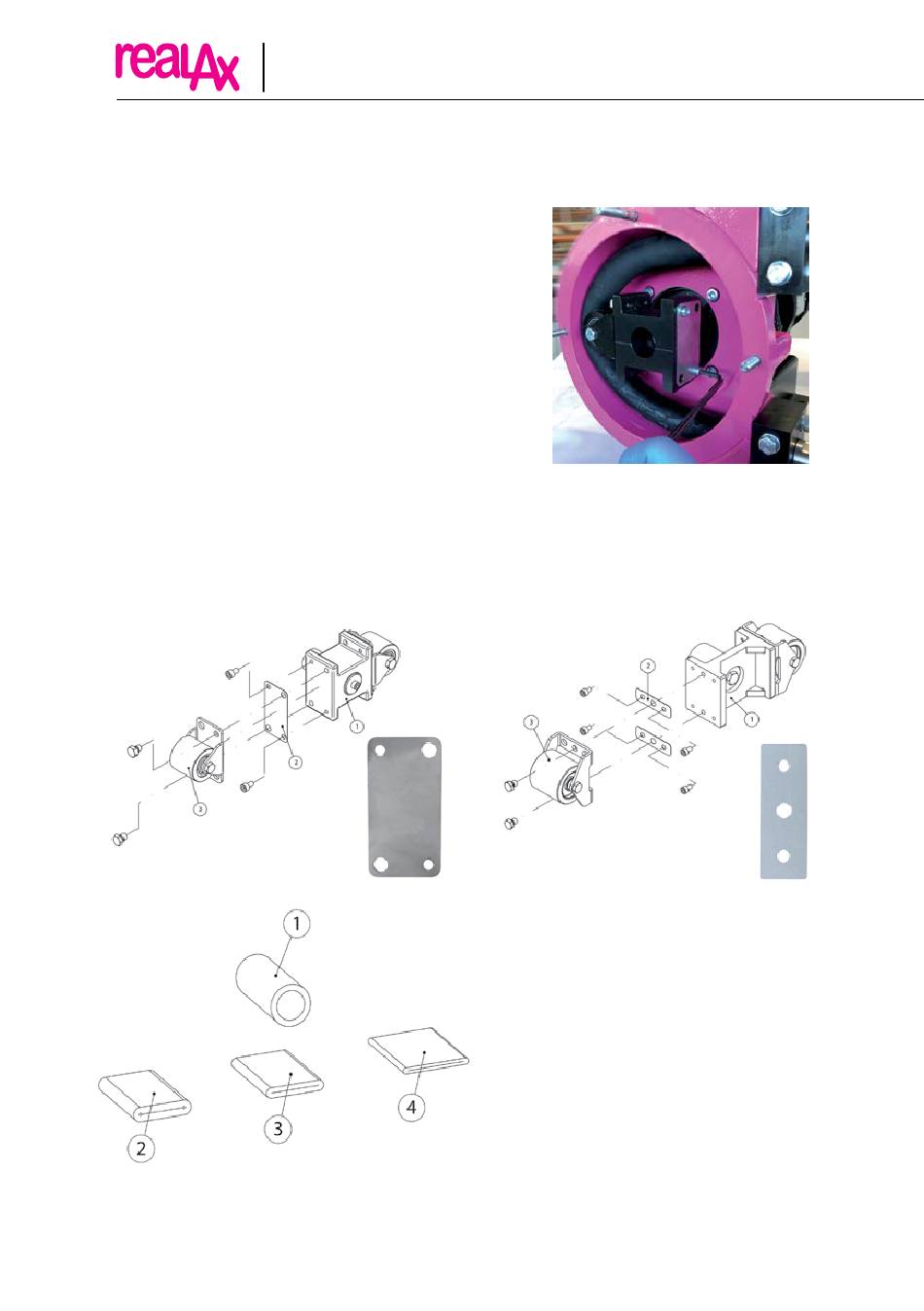

Einstellung des Laufrollendrucks
- Die Schlauchpumpe besitzt Shims-
bleche, um den exakten Abstand
von der Drehachse zur Laufrolle
für die richtige Schlauchkompres-
sion einstellen zu können (auch
abhängig von Geschwindigkeit
und Betriebsdruck).
- Um eine optimale Lebensdauer des
Pumpenschlauchs zu erreichen,
kann die Kompressionskraft des
Pumpenschlauchs eingestellt
werden, indem eine Reihe von Shimsblechen unter den
Laufrollen platziert wird. Die Shimsbleche (2) werden zwischen
dem Rotor (1) und der Laufrolle (3) befestigt.
Die Anzahl der Shimsbleche ergibt sich aus den jeweiligen
Gegendruckverhältnissen.
Einsetzen von Shimsblechen
ISI 10/13/16/19
Schlauchpumpe der Baureihe ISI
Einsetzen von Shimsblechen
Schlauchkompression
1 Schlauch ohne Kompression
2 Unzureichende Kompression (durch in
den Hohlraum zurückfließendes Medium
wird der Schlauch innerhalb kurzer Zeit
zerstört)
3 Optimale Kompression
4 Übermäßige Kompression (erhöhter
Verschleiß von Pumpe und Schlauch)
20
ISI 22
